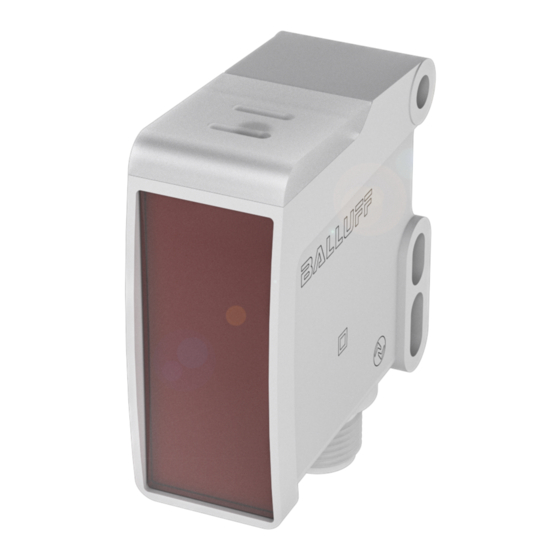

Balluff BOS R254K-UUI-LH10-S4 Manual

Diffuse sensor io-link configuration
Hide thumbs Also See for BOS R254K-UUI-LH10-S4:
Table of Contents
  • Table of Contents
  • Verwendete Fachbegriffe und Abkürzungen
    • Basiswissen IO-Link
  • Verwendete Symbole und Konventionen
  • Zu dieser Anleitung
  • Allgemein
  • Block-Paramtrierung
  • Device Status
  • Protokoll
  • Zykluszeit
  • Data Storage
  • Device-Funktionen und Master Gateway
    • Übersicht IO-Link-Daten und -Funktionen
  • Reset Commands
  • Variantenhandling
  • Übersicht der Enthaltenen Funktionen
  • Gerätevarianten
  • Prozessdatenprofile

Advertisement

Available languages

Available languages

Quick Links

Download this manual
BOS R254K-UUI-LH10-S4
IO-Link-Konfiguration
deutsch
IO-Link Configuration
english

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the BOS R254K-UUI-LH10-S4 and is the answer not in the manual?

Questions and answers

Related Manuals for Balluff BOS R254K-UUI-LH10-S4

Summary of Contents for Balluff BOS R254K-UUI-LH10-S4

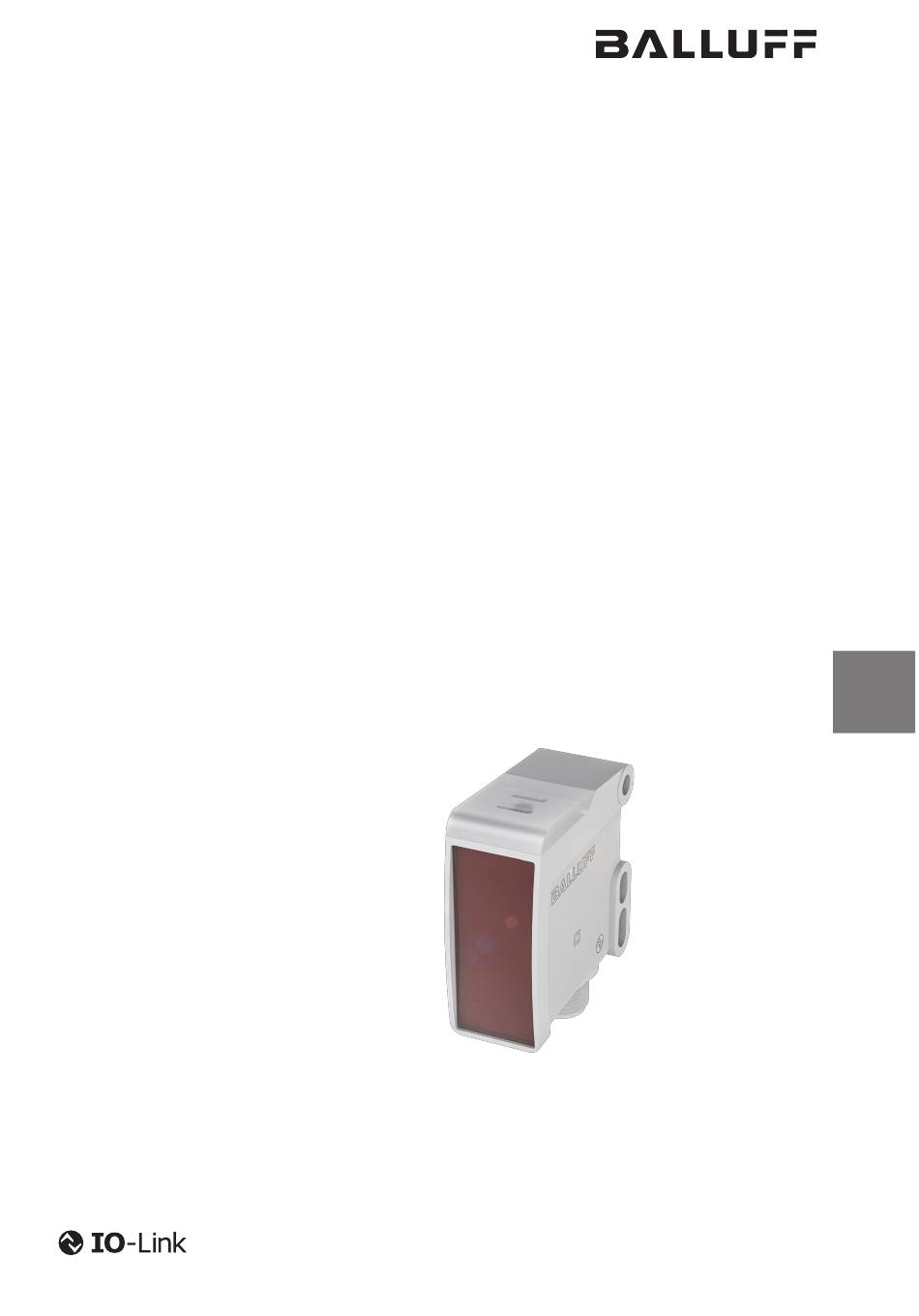

  • Page 1 BOS R254K-UUI-LH10-S4 IO-Link-Konfiguration deutsch IO-Link Configuration english...
  • Page 2 www.balluff.com...
  • Page 3 BOS R254K-UUI-LH10-S4 IO-Link-Konfiguration deutsch...
  • Page 4 www.balluff.com...

  • Page 5: Table Of Contents

    BOS R254K-UUI-LH10-S4 Optoelektronische Sensoren Zu dieser Anleitung Gültigkeit Verwendete Symbole und Konventionen Verwendete Fachbegriffe und Abkürzungen Basiswissen IO-Link Allgemein Protokoll Zykluszeit Device Status Block-Paramtrierung Data Storage Variantenhandling Reset Commands Device-Funktionen und Master Gateway Übersicht IO-Link-Daten und -Funktionen Übersicht der enthaltenen Funktionen Gerätevarianten...
  • Page 6 BOS R254K-UUI-LH10-S4 Optoelektronische Sensoren Systemfunktionen Gerätestatus und detailierter Gerätestatus (Device Status and detailed Device Status) Diagnoseunterdrückung (Diagnosis Suppression) Resetbefehle (Reset Commands) Variantenkonfiguration (Variant Configuration) Pinzuweisung (Pin Assignment) Bedeutung der LED-Zustände und Konfiguration (LED meaning and configuration) Prozessdateninformation und -konfiguration (Process Data Info and Configuration) Profilcharakteristik (Profile Characteristic) Gerätezugriffssperren (Device Access Locks)

  • Page 7: Zu Dieser Anleitung

    Dokumente vollständig, bevor Sie das Produkt installieren und betreiben. Diese Anleitung wurde in Deutsch erstellt. Andere Sprach- versionen sind Übersetzungen dieser Anleitung. © Copyright 2020, Balluff GmbH Alle Inhalte sind urheberrechtlich geschützt. Alle Rechte, einschließlich der Vervielfältigung, Veröffentlichung, Bear- beitung und Übersetzung, bleiben vorbehalten.

  • Page 8: Basiswissen Io-Link

    BOS R254K-UUI-LH10-S4 Optoelektronische Sensoren Basiswissen IO-Link Allgemein Device Status IO-Link integriert konventionelle und intelligente Sensoren Der Device Status gibt den aktuellen Status des Geräts und Aktoren in Automatisierungssysteme und ist als oder der direkt verbundenen Peripherie an. Diese Funktio- Kommunikationsstandard unterhalb der klassischen Feld- nalität ist Teil der IO-Link-Spezifikation.

  • Page 9: Data Storage

    BOS R254K-UUI-LH10-S4 Optoelektronische Sensoren Basiswissen IO-Link (Fortsetzung) Data Storage Device-Funktionen und Master Gateway Data Storage bezeichnet ein spezielles Verfahren, um Die Funktionen des Geräts sind in den weiteren Kapiteln Parameterdaten eines Devices auf dem Master ablegen zu detailliert beschrieben. Wie die Umsetzung der Prozess-, können.

  • Page 10: Übersicht Io-Link-Daten Und -Funktionen

    BOS R254K-UUI-LH10-S4 Optoelektronische Sensoren Übersicht IO-Link-Daten und -Funktionen Übersicht der enthaltenen Funktionen 3.1.3 Systemfunktionen – Gerätestatus und detailierter Gerätestatus (Device Status and detailed Device Status) siehe Seite 77 3.1.1 Primäre Funktionen – Diagnoseunterdrückung (Diagnosis Suppression) siehe – Identifikation (Identification) siehe Seite 22 Seite 79...

  • Page 11: Gerätevarianten

    BOS R254K-UUI-LH10-S4 Optoelektronische Sensoren Übersicht IO-Link-Daten und -Funktionen (Fortsetzung) Gerätevarianten Variante Device ID Baudrate Anzahl Anzahl IO-Link-Protokoll- Minimale PDInput PDOutput version Zykluszeit Variante 1 0x040B08 COM3 (230,4 kbit/s) 1 Byte 1 Byte 1.1.2 3 ms Variante 2 0x040B09 COM3 (230,4 kbit/s) 1 Byte 1 Byte 1.1.2 3 ms Variante 3 0x040B0A COM3 (230,4 kbit/s)
  • Page 12 BOS R254K-UUI-LH10-S4 Optoelektronische Sensoren Übersicht IO-Link-Daten und -Funktionen (Fortsetzung) Variante 3 (Condition Monitoring + LSSC) Variante 4 (Counter + LSSC) PdInput PdInput Byte 0 Byte 0 Bit 7 Bit 6 Bit 5 Bit 4 Bit 3 Bit 2 Bit 1 Bit 0 Bit 7 Bit 6 Bit 5 Bit 4 Bit 3 Bit 2 Bit 1 Bit 0 Byte 1 + 2 Byte 1...
  • Page 13 BOS R254K-UUI-LH10-S4 Optoelektronische Sensoren Übersicht IO-Link-Daten und -Funktionen (Fortsetzung) ISDU – Identifikationsdaten Name Index Sub- Zugriff Länge Datentyp Data Default index Storage Identifikation Vendor Name 0x0010 7 Byte STRING Nein “Balluff” (16) Vendor Text 0x0011 15 Byte STRING Nein “www.balluff.com” (17) Product Name 0x0012 [..]...
  • Page 14 BOS R254K-UUI-LH10-S4 Optoelektronische Sensoren Übersicht IO-Link-Daten und -Funktionen (Fortsetzung) Name Index Sub- Zugriff Länge Datentyp Data Default index Storage Schaltprofile (LSSC) Teach-In Channel 0x003A 8 Bit UIntT8 Nein 0x00 (58) Teach-In Status 0x003B 8 Bit UIntT8 Nein – (59) SSC 1 Parameter 0x003C 64 Bit...
  • Page 15 BOS R254K-UUI-LH10-S4 Optoelektronische Sensoren Übersicht IO-Link-Daten und -Funktionen (Fortsetzung) Name Index Sub- Zugriff Länge Datentyp Data Default index Storage Signalverzögerung Signal Delay Input 0x0096 8 Byte (150) Channel 1 2 Byte ENUM Nein Channel 2 2 Byte ENUM Nein Channel 3 2 Byte ENUM...
  • Page 16 BOS R254K-UUI-LH10-S4 Optoelektronische Sensoren Übersicht IO-Link-Daten und -Funktionen (Fortsetzung) Name Index Sub- Zugriff Länge Datentyp Data Default index Storage Schaltzähler Switching Counter 0x00B6 6 Byte (182) Input 2 Byte ENUM Nein Mode 1 Byte ENUM Nein Limit 2 Byte UINT16 Nein Startup Delay 1 Byte...
  • Page 17 BOS R254K-UUI-LH10-S4 Optoelektronische Sensoren Übersicht IO-Link-Daten und -Funktionen (Fortsetzung) Name Index Sub- Zugriff Länge Datentyp Data Default index Storage Logic Block Input 3 0x0078 8 Byte (120) Logic Block 1 Input 3 2 Byte UINT16_t Nein Logic Block 2 Input 3 2 Byte...
  • Page 18 BOS R254K-UUI-LH10-S4 Optoelektronische Sensoren Übersicht IO-Link-Daten und -Funktionen (Fortsetzung) Name Index Sub- Zugriff Länge Datentyp Data Default index Storage Interne Temperatur Device Temperature 0x0052 10 Byte INT16[] – (82) Device Temperature 2 Byte INT16 Nein – Minimum device 2 Byte INT16 Nein –...
  • Page 19 BOS R254K-UUI-LH10-S4 Optoelektronische Sensoren Übersicht IO-Link-Daten und -Funktionen (Fortsetzung) Name Index Sub- Zugriff Länge Datentyp Data Default index Storage Feuchtigkeitsdetektion Humidity bad 0x005C 1 Bit BOOL Nein (92) Operating Hours at 4 Byte UINT32 Nein exceedance Temperature at 4 Byte INT32 Nein exceedance Gerätestatus und detailierter Gerätestatus...
  • Page 20 BOS R254K-UUI-LH10-S4 Optoelektronische Sensoren Übersicht IO-Link-Daten und -Funktionen (Fortsetzung) Name Index Sub- Zugriff Länge Datentyp Data Default index Storage Pinzuweisung Pin 4 Function 0x0090 2 Byte (144) Behavior IO-Link 1 Byte ENUM 0x00 (0) IO-Link Mode 1 Byte ENUM 0x01 (1) = Digital Output...
  • Page 21 BOS R254K-UUI-LH10-S4 Optoelektronische Sensoren Übersicht IO-Link-Daten und -Funktionen (Fortsetzung) Name Index Sub- Zugriff Länge Datentyp Data Default index Storage Gerätezugriffssperren Device Access Locks 0x000C 2 Byte UINT16 (12) Tab. 3-2: ISDU – Identifikationsdaten System Commands Command-Wert Geräteaktion 0x40 (64) Teach Apply – Berechnet den Schaltpunkt für SP1, SP2.
  • Page 22 BOS R254K-UUI-LH10-S4 Optoelektronische Sensoren Übersicht IO-Link-Daten und -Funktionen (Fortsetzung) Events Event-Code Event-Typ Beschreibung Device Status 0x1850 Benachrichtigung Process Data Profilauswahl nicht anwendbar – Stan- 0 – Device is operating properly. (6224) dardwert wird verwendet. 0x1851 Benachrichtigung Process Data Update Timeout – dient nur zur Infor- 0 –...
  • Page 23 BOS R254K-UUI-LH10-S4 Optoelektronische Sensoren Übersicht IO-Link-Daten und -Funktionen (Fortsetzung) Event-Code Event-Typ Beschreibung Device Status 0x8D10 Warnung Device temperature upper warning – Die eingestellte 0 – Device is operating properly (36112) obere Temperaturwarnschwelle ist überschritten. 0x8D12 Warnung Überschreitung der festgelegten Schwelle der 1 –...
  • Page 24 BOS R254K-UUI-LH10-S4 Optoelektronische Sensoren Primäre Gerätefunktionen Identifikation (Identification) 4.1.1 Beschreibung Die Identifikationsdaten dienen zur Identifikation und Verwaltung der IO-Link-Devices. 4.1.2 ISDU Name Index Subindex Zugriff Länge Datentyp Data Default Storage Vendor 0x0010 (16) 7 Byte STRING Nein “Balluff” Name Vendor Text 0x0011 (17) 15 Byte...
  • Page 25 BOS R254K-UUI-LH10-S4 Optoelektronische Sensoren Primäre Gerätefunktionen (Fortsetzung) Geräteerkennung (Device Discovery) 4.2.1 Beschreibung Mit der Ping-Funktion kann ein IO-Link-Device wiederge- funden werden, indem per System Command eine Signali- sierung an der LED vom Device gestartet wird. 4.2.2 ISDU Name Index Subindex Zugriff Länge...
  • Page 26 BOS R254K-UUI-LH10-S4 Optoelektronische Sensoren Primäre Gerätefunktionen (Fortsetzung) Schaltprofile (Switching Profiles) Übersicht LSSC – Profil – Multiple Schaltkanäle möglich (aktuell werden bis zu 4 Kanäle unterstützt) 4.3.1 Beschreibung – Zwei Schaltpunkte (Setpoints) pro Schaltkanal. – Einstellbare Hysterese. Sensorprinzip / Auswertelogik – Mehrere Schaltmodi möglich: Single Point Mode, Two Point Mode und Window Mode.
  • Page 27 BOS R254K-UUI-LH10-S4 Optoelektronische Sensoren Primäre Gerätefunktionen (Fortsetzung) Schaltpunktmodus (Switchpoint Mode) Window Mode Im Schaltbereichsmodus (Window Mode) werden zwei Das AdSS-Profil unterstützt nur einen Schaltpunkt Schaltpunkte (Setpoints) definiert. (Setpoint). Dementsprechend ist in diesem Profil Schaltverhalten: auch nur der Single Point Mode verfügbar.
  • Page 28 BOS R254K-UUI-LH10-S4 Optoelektronische Sensoren Primäre Gerätefunktionen (Fortsetzung) Teach Verfahren Two Value Teach Beim Two Value Teach wird der Schaltpunkt (Setpoint) Für ein erfolgreiches Teach-in, sowie für das direkte Setzen über zwei Anlernpunkte (Teachpoints) definiert. Der Mittel- eines Setpoints müssen folgende Bedingungen erfüllt sein: wert aus den beiden Anlernpunkten definiert hierbei den –...
  • Page 29 Alternative: 1. Dynamic Teach SP2 Start 2. Dynamic Teach SP1 Stop High erfasste Messwerte Bild 4-12: Dynamic Teach (Balluff) (Two Point Mode) Manual Teach-in Zusätzlich zu den IO-Link-gesteuerten Teach-Verfahren Workflow: Mess- gibt es die Möglichkeit eines manuellen Teach-in. Dabei wert 1.
  • Page 30 BOS R254K-UUI-LH10-S4 Optoelektronische Sensoren Primäre Gerätefunktionen (Fortsetzung) 4.3.2 Process Data (AdSS) Object ID Name Beschreibung Richtung 0x0038 (56) ADSS 1 AdSS Switching signal channel Ausgang 0x003E (62) Teach IN Manual Teach In Trigger Eingang Tab. 4-5: Schaltprofile – Process Data 4.3.3...
  • Page 31 BOS R254K-UUI-LH10-S4 Optoelektronische Sensoren Primäre Gerätefunktionen (Fortsetzung) Teach-In Result Gibt den aktuellen Status des aktuell aktiven bzw. des letzten Teach-in-Vorgangs aus: Teach-In Teach-In State Flags SP Bit 7 Bit 0 Tab. 4-9: Schaltprofile – Teach-In Result Bit- Bedeutung Beschreibung position – reserviert –...
  • Page 32 BOS R254K-UUI-LH10-S4 Optoelektronische Sensoren Primäre Gerätefunktionen (Fortsetzung) 4.3.5 ISDU (LSSC) Name Index Subindex Zugriff Länge Datentyp Data Default Storage Teach-In 0x003A (58) 8 Bit UIntT8 Nein 0x00 Channel Teach-In 0x003B (59) 8 Bit UIntT8 Nein – Status SSC 1 0x003C (60) 64 Bit...
  • Page 33 BOS R254K-UUI-LH10-S4 Optoelektronische Sensoren Primäre Gerätefunktionen (Fortsetzung) Teach-In Channel SSC X Parameter Dieser Parameter repräsentiert die aktuell eingestellten Mit Hilfe dieses Parameters wird der zu teachende Schalt- Schaltpunkte (Setpoint 1 und Setpoint 2). Der Schalt- kanal ausgewählt. punkt 1 (Setpoint 1) ist in jedem Schaltmodus aktiv und...
  • Page 34 BOS R254K-UUI-LH10-S4 Optoelektronische Sensoren Primäre Gerätefunktionen (Fortsetzung) SSC X Configuration 4.3.6 System Commands Dieser ISDU dient zum Konfigurieren des SSC. Es kann die Alle Commands sind für LSSC (wenn ein Schaltmodus Schaltlogik, Schaltmodus sowie die Hysterese eingestellt gewählt wurde, der zwei Setpoints unterstützt) verfügbar.
  • Page 35 BOS R254K-UUI-LH10-S4 Optoelektronische Sensoren Primäre Gerätefunktionen (Fortsetzung) Transmitter Lebenszeit Information (Transmitter Lifetime Info) 4.4.1 Beschreibung Die Funktion Transmitter Lebenszeit Information zeigt den aktuellen Zustand des Sendeelements. Mithilfe der Funk- tion kann frühzeitig ein Ausfall erkannt werden. 4.4.2 Process Data Object ID...
  • Page 36 BOS R254K-UUI-LH10-S4 Optoelektronische Sensoren Primäre Gerätefunktionen (Fortsetzung) Sensor-Betriebsarten (Sensor Operating Modes) 4.5.1 Beschreibung Um den Sensor bestmöglich an die Applikation anzupas- sen, stehen verschiedene Modi zur Verfügung. 4.5.2 ISDU Name Index Subindex Zugriff Länge Datentyp Data Default Storage Sensor Operating 0x009D 1 Byte...
  • Page 37 BOS R254K-UUI-LH10-S4 Optoelektronische Sensoren Primäre Gerätefunktionen (Fortsetzung) Signalqualität (Signal Quality) 4.6.1 Beschreibung Die Signalqualität wird in Prozentschritten als Wert zwi- Zusätzlich bietet die Überwachung der Signalqualität eine schen 0 und 100 % angegeben. Wenn die Signalqualität sofortige Reaktion im Falle eines kritischen Ausfalls. Diese nicht bereitgestellt werden kannwird ein Ersatzwert von Reaktion wird ausgelöst, wenn die Signalqualität unter...
  • Page 38 BOS R254K-UUI-LH10-S4 Optoelektronische Sensoren Primäre Gerätefunktionen (Fortsetzung) 4.6.4 ISDU Name Index Subindex Zugriff Länge Datentyp Data Default Storage Low signal 0x00CE 1 Byte UINT8 quality (206) threshold Current 0x00CF (207) 1 Byte UINT8 Nein signal quality Signal quality 0x00CF (207) 1 Bit...
  • Page 39 BOS R254K-UUI-LH10-S4 Optoelektronische Sensoren Sekundäre Gerätefunktionen Externe Signalausblendung (External Signal Blanking) 5.1.1 Beschreibung Die externe Signalausblendung reduziert die Empfindlich- keit gegenüber umgebenden Störsignalen. Störungen werden herausgefiltert. Bei aktiver externen Signalausblendung, wird einen zusätz- liche Messung mit abgeschalteten Sender durchgeführt. Dadurch kann störendes Fremdlicht ausgeblendet werden.
  • Page 40 BOS R254K-UUI-LH10-S4 Optoelektronische Sensoren Sekundäre Gerätefunktionen (Fortsetzung) Signalverzögerung (Signal Delay) 5.2.1 Beschreibung Dies ist eine Funktion, die auf ein internes Binärsignal angewendet wird. Diese Funktion ermöglicht es dem Benutzer, Zeitverzögerungsfunktionen auf das interne Binärsignal des Sensors anzuwenden (On-Delay, Off- Delay, One-Shot oder On-/Off-Delay).
  • Page 41 BOS R254K-UUI-LH10-S4 Optoelektronische Sensoren Sekundäre Gerätefunktionen (Fortsetzung) 5.2.4 ISDU Name Index Subindex Zugriff Länge Datentyp Data Default Storage Signal Delay 0x0096 (150) 8 Byte Input Channel 1 2 Byte ENUM Nein Channel 2 2 Byte ENUM Nein Channel 3 2 Byte ENUM Nein Channel 4 2 Byte...
  • Page 42 BOS R254K-UUI-LH10-S4 Optoelektronische Sensoren Sekundäre Gerätefunktionen (Fortsetzung) Signal Delay Input Signal Delay Mode Mit Signal Delay Input kann die interne binäre Signalquelle Mit Signal Delay Mode kann der aktuelle Modus der Sig- ausgewählt werden. Input enthält eine Liste der internen nalverzögerungsfunktion ausgewählt werden.
  • Page 43 BOS R254K-UUI-LH10-S4 Optoelektronische Sensoren Sekundäre Gerätefunktionen (Fortsetzung) 5.2.5 System Commands Command- Geräteaktion Wert 0x81 (129) Application Reset – Setzt beschreibbare Parameter auf den Default-Wert zurück. 0x82 (130) Reset Factory Settings – Setzt beschreibbare Parameter auf den Default-Wert zurück. Tab. 5-9: Signalverzögerung –...
  • Page 44 BOS R254K-UUI-LH10-S4 Optoelektronische Sensoren Sekundäre Gerätefunktionen (Fortsetzung) Signalgeschwindigkeitsüberwachung (Signal Speed Monitor) 5.3.1 Beschreibung Mit dem Signal Speed Monitor wird aus Events (z. B: Objekt Detektionen) ein Geschwindigkeitswert berechnet (Events pro Minute). 5.3.2 Mathematik/Algorithmus Bild 5-2: Signalgeschwindigkeitsüberwachung – Mathematik/ Algorithmus 5.3.3 Process Data...
  • Page 45 BOS R254K-UUI-LH10-S4 Optoelektronische Sensoren Sekundäre Gerätefunktionen (Fortsetzung) 5.3.4 ISDU Name Index Subindex Zugriff Länge Datentyp Data Default Storage Switching 0x009B (155) 6 Byte Speed Input 2 Byte ENUM Nein Mode 1 Byte ENUM Nein Speed Upper 2 Byte UINT16 Nein Limit High Speed Upper 2 Byte...
  • Page 46 BOS R254K-UUI-LH10-S4 Optoelektronische Sensoren Sekundäre Gerätefunktionen (Fortsetzung) Speed Monitoring Input Speed Monitoring Mode Mit Speed Monitoring Input kann die interne binäre Signal- Mit Speed Monitoring Mode kann der aktuelle Modus der quelle ausgewählt werden. Input enthält eine Liste der Zählfunktion ausgewählt werden.
  • Page 47 BOS R254K-UUI-LH10-S4 Optoelektronische Sensoren Sekundäre Gerätefunktionen (Fortsetzung) Speed Monitoring Value Mit Speed Monitoring Value kann der aktuelle Geschwin- digkeitswert abgelesen werden. 5.3.5 System Commands Command- Geräteaktion Wert 0x81 (129) Application Reset – Setzt beschreibbare Parameter auf den Default-Wert zurück. 0x82 (130) Reset Factory Settings –...
  • Page 48 BOS R254K-UUI-LH10-S4 Optoelektronische Sensoren Sekundäre Gerätefunktionen (Fortsetzung) Schaltzähler (Switching Counter) 5.4.1 Beschreibung Mit dem Switching Counter können Events (z. B: Objekter- kennungen) gezählt werden. 5.4.2 Mathematik/Algorithmus Switching Counter – Static Mode Bei jeder steigenden Flanke des Eingangssignals wird der Zählerwert erhöht (siehe Bild 5-3).
  • Page 49 BOS R254K-UUI-LH10-S4 Optoelektronische Sensoren Sekundäre Gerätefunktionen (Fortsetzung) Switching Counter – Auto Mode Bei jeder steigenden Flanke des Eingangssignals wird der Zählerwert erhöht (siehe Bild 5-4). Ist der Zählerwert kleiner als die konfigurierte Zählergrenze, wird das Zählerzustandsflag not reached gesetzt. Sobald der Zählwert größer oder gleich der konfigurierten Zähler-...
  • Page 50 BOS R254K-UUI-LH10-S4 Optoelektronische Sensoren Sekundäre Gerätefunktionen (Fortsetzung) 5.4.4 ISDU Name Index Subindex Zugriff Länge Datentyp Data Default Storage Switching 0x00B6 (182) 6 Byte Counter Input 2 Byte ENUM Nein Mode 1 Byte ENUM Nein Limit 2 Byte UINT16 Nein Startup Delay 1 Byte UINT8 Nein...
  • Page 51 BOS R254K-UUI-LH10-S4 Optoelektronische Sensoren Sekundäre Gerätefunktionen (Fortsetzung) Switching Counter Input Switching Counter Mode Mit Switching Counter Input kann die interne binäre Signal- Mit Switching Counter Mode kann der aktuelle Modus der quelle ausgewählt werden. Input enthält eine Liste der Zählfunktion ausgewählt werden.
  • Page 52 BOS R254K-UUI-LH10-S4 Optoelektronische Sensoren Sekundäre Gerätefunktionen (Fortsetzung) 5.4.5 System Commands Command- Geräteaktion Wert 0x81 (129) Application Reset – Setzt beschreibbare Parameter auf den Default-Wert zurück. 0x82 (130) Reset Factory Settings – Setzt beschreibbare Parameter auf den Default-Wert zurück. 0xA6 (166) Switching Counter Reset –...
  • Page 53 BOS R254K-UUI-LH10-S4 Optoelektronische Sensoren Sekundäre Gerätefunktionen (Fortsetzung) Grundlegende Statistik (Basic Statistics) 5.5.1 Beschreibung Mit der Funktion Basic Statistics können Statistikvorgänge ausgeführt werden, wie z. B. die Berechnung von Mini- mum, Maximum und Durchschnitt. Darüber hinaus ist es möglich, den gleitenden Durchschnitt zu berechnen.
  • Page 54 BOS R254K-UUI-LH10-S4 Optoelektronische Sensoren Sekundäre Gerätefunktionen (Fortsetzung) Ø Fenster 1 = 4,6 Ø Fenster 2 = 5,8 Ø Fenster 3 = 6 Ø Fenster 4 = 4,8 Bild 5-6: Periodischer Fensteransatz Bild 5-7 zeigt den gleitenden Durchschnitt unter Verwen- dung der Methode des periodischen Fensters. Gleitender Durchschnitt (Fensterbreite 9)
  • Page 55 BOS R254K-UUI-LH10-S4 Optoelektronische Sensoren Sekundäre Gerätefunktionen (Fortsetzung) 5.5.4 ISDU Minimum, Maximum, Average and Moving Average outputs werden im FLOAT32-Format ausgegeben. Bevor sie weiterverarbeitet werden und von FLOAT32 zu INT32 oder UINT32 kon- vertiert werden, muss das Ausgangssignal geprüft werden, ob es größer als int32_Max oder uint32_Max ist.
  • Page 56 BOS R254K-UUI-LH10-S4 Optoelektronische Sensoren Sekundäre Gerätefunktionen (Fortsetzung) Statistics Data Configuration: Time Period Unit Statistics Data Configuration: Moving Average Window Value Die Zeiteinheit Time Period Unit kann zur Berechnung von Minimum, Maximum und Durchschnitt mit einem der Werte Der Wert für den gleitenden Durchschnitt (moving average aus Tab.
  • Page 57 BOS R254K-UUI-LH10-S4 Optoelektronische Sensoren Sekundäre Gerätefunktionen (Fortsetzung) Statistics Data Output: Status Bit- Bedeutung Beschreibung position Configured 1 – alle Eingänge sind konfiguriert Started min/ 1 – min/max/avg läuft max/avg Started moving 1 – moving average läuft average Buffer Overflow 1 – Pufferüberlauf...
  • Page 58 BOS R254K-UUI-LH10-S4 Optoelektronische Sensoren Sekundäre Gerätefunktionen (Fortsetzung) 5.5.6 Events Event-Code Event-Typ Beschreibung Device-Status 0x8D07 (36103) Warnung Die Berechnung der Grundstatistik wurde automatisch 0 – Device is opera- gestoppt, um einen Pufferüberlauf zu vermeiden. ting properly. 0x8D0E (36110) Benachrichtigung Die Zeit ist abgelaufen. Dieses Event meldet die Zeitü- 0 –...
  • Page 59 BOS R254K-UUI-LH10-S4 Optoelektronische Sensoren Sekundäre Gerätefunktionen (Fortsetzung) Logische Blöcke (Logic Blocks) 5.6.1 Beschreibung Das Gerät bietet 4 digitale Logikblöcke, die als AND/NOR/ OR/XOR konfiguriert werden können. Jeder dieser Logik- blöcke hat 4 Eingangssignale. Diese Eingangssignale werden zyklisch entsprechend der Zykluszeit ausgewertet.
  • Page 60 BOS R254K-UUI-LH10-S4 Optoelektronische Sensoren Sekundäre Gerätefunktionen (Fortsetzung) Bild 5-8 veranschaulicht die Logik-Blöcke: Index: 0x76 Index: 0x76 Subindex: 1 Subindex: 2 Index: 0x77 Index: 0x77 Subindex: 1 Subindex: 2 Index: 0x7A Index: 0x7A Logik-Block 1 Logik-Block 2 Subindex: 1 Subindex: 2...
  • Page 61 BOS R254K-UUI-LH10-S4 Optoelektronische Sensoren Sekundäre Gerätefunktionen (Fortsetzung) 5.6.5 Process Data Object ID Name Beschreibung Richtung 0x0063 (99) LOGICBLOCK1_RESULT Ergebnis Logik-Block 1 Eingang 0x0064 (100) LOGICBLOCK2_RESULT Ergebnis Logik-Block 2 Eingang 0x0065 (101) LOGICBLOCK3_RESULT Ergebnis Logik-Block 3 Eingang 0x0066 (102) LOGICBLOCK4_RESULT Ergebnis Logik-Block 4 Eingang Tab. 5-34: Logische Blöcke – Process Data 5.6.6...
  • Page 62 BOS R254K-UUI-LH10-S4 Optoelektronische Sensoren Sekundäre Gerätefunktionen (Fortsetzung) Betriebsstundenzähler (Operating Hours Counter) 5.7.1 Beschreibung Der Betriebsstundenzähler kann die Betriebsstunden eines Die Ausgabe der Betriebsstunden kann als Stundenkont- Devices sekundengenau erfassen. Es gibt insgesamt drei rolle für das Service-Intervall sowie für die vorbeugende Betriebsstundenzähler.
  • Page 63 BOS R254K-UUI-LH10-S4 Optoelektronische Sensoren Sekundäre Gerätefunktionen (Fortsetzung) 5.7.5 System Commands Der maximal speicherbare Zählerwert beträgt 1'000'000 und bedeutet bei einer An- und Command-Wert Geräteaktion Abschaltung alle 12 Minuten (mit statischem Zähler) eine Laufzeit von über 20 Jahren. 0x81 (129) Application Reset – Setzt Custom Bei häufigerer An- und Abschaltung bzw.
  • Page 64 BOS R254K-UUI-LH10-S4 Optoelektronische Sensoren Sekundäre Gerätefunktionen (Fortsetzung) Betriebsstartzähler (Boot Cycle Counter) 5.8.1 Beschreibung Nach jedem Start wird der aktuelle Boot Cycle Counter Die Ausgabe des aktuellen Boot-Zyklus kann als Kontrolle aus dem nichtflüchtigen Speicher gelesen, um 1 inkremen- für das Service-Intervall sowie für die vorbeugende War- tiert und zurückgeschrieben.
  • Page 65 BOS R254K-UUI-LH10-S4 Optoelektronische Sensoren Sekundäre Gerätefunktionen (Fortsetzung) Spannungs- und Stromüberwachung (Voltage and Current Monitoring) 5.9.1 Beschreibung Das Spannungs- und Strommodul sendet Benachrichti- gungen über Überstrom, Kurzschluss, Drahtbruch, Über- und Unterspannung. Die Über- und Unterspannungserken- nung startet einen Timer. Wenn während dem Ablauf des Timers der Spannungspegel nicht auf die normale Betriebsspannungsschwelle zurückgeht, sendet das Modul...
  • Page 66 BOS R254K-UUI-LH10-S4 Optoelektronische Sensoren Sekundäre Gerätefunktionen (Fortsetzung) 5.9.5 System Commands Command-Wert Geräteaktion 0x81 (129) Application Reset – Setzt die Vol- tage monitoring detection time duration mit ISDU-Index 0x58 Subindex 2 auf den Default-Wert 0 zurück. 0x82 (130) Reset Factory Settings –Setzt die...
  • Page 67 BOS R254K-UUI-LH10-S4 Optoelektronische Sensoren Sekundäre Gerätefunktionen (Fortsetzung) 5.10 Status extremer Umweltbedingung (Extreme Environment Status) 5.10.1 Beschreibung 5.10.2 Mathematik/Algorithmus Mithilfe des Extreme Environment Status wird die Zeit Wenn eine (oder mehrere) Extrembedingungen erfüllt sind, aufgezeichnet, in der sich das Gerät unter extremen beginnt das Gerät die Zeit zu erfassen.
  • Page 68 BOS R254K-UUI-LH10-S4 Optoelektronische Sensoren Sekundäre Gerätefunktionen (Fortsetzung) Threshold Vibration 5.10.5 Events Schwellenwert für die Erkennung von zu hohen Vibratio- Event- Event- Beschreibung Device- nen. Code Status 0x8D13 Warnung Eine oder mehrere 0 – Device is Upper Threshold Temperature (36115) Extrembedin- operating Schwellenwert für die Erkennung von zu hoher Temperatur.
  • Page 69 BOS R254K-UUI-LH10-S4 Optoelektronische Sensoren Sekundäre Gerätefunktionen (Fortsetzung) 5.11 Interne Temperatur (Internal Temperature) 5.11.1 Beschreibung Der Sensor verfügt über eine interne Temperaturüberwa- chung. Dabei wird die Gerätetemperatur erfasst sowie Maximal- und Minimalwerte seit Produktion und seit letz- tem Neustart des Sensors.
  • Page 70 BOS R254K-UUI-LH10-S4 Optoelektronische Sensoren Sekundäre Gerätefunktionen (Fortsetzung) Device temperature Device Temperature enthält Informationen über die Geräte- temperatur (aktueller Wert in °C), die minimale bzw. maxi- male Gerätetemperatur seit dem letztem Einschalten/ Gerätereset (in °C) und minimale bzw. maximale Geräte- temperatur während der Lebenszeit des Geräts (in °C).
  • Page 71 BOS R254K-UUI-LH10-S4 Optoelektronische Sensoren Sekundäre Gerätefunktionen (Fortsetzung) 5.12 Neigungsdetektion und Einstellhilfe (Inclination and Installation Aid) 5.12.1 Beschreibung 5.12.2 Mathematik/Algorithmus Dieses Feature bietet zwei Funktionen: Mit dieser Funktion beschreibt die Neigungsabweichung (Winkel) die Neigung des IO-Link-Geräts im Vergleich zu 1. Neigungserkennung seiner ursprünglichen oder Referenzeinbauposition.
  • Page 72 BOS R254K-UUI-LH10-S4 Optoelektronische Sensoren Sekundäre Gerätefunktionen (Fortsetzung) 5.12.3 Process Data Object ID Name Beschreibung Richtung 0x0036 (54) Inclination Deviation Value* Wert der Neigungsabweichung Eingang 0x0037 (55) Inclination Alarm Status Neigungsalarm-Status Eingang * Unit = ° (degree) Tab. 5-55: Neigungsdetektion und Einstellhilfe – Process Data 5.12.4 ISDU...
  • Page 73 BOS R254K-UUI-LH10-S4 Optoelektronische Sensoren Sekundäre Gerätefunktionen (Fortsetzung) Alarm Enable Inclination Deviation Value Wenn der Parameter gesetzt ist (TRUE), dann wird die Winkel zwischen der gelehrten Referenzorientierung und tatsächliche Neigung (Grad-Differenz oder Abweichung) der tatsächlichen Orientierung: mit dem Wert der Alarm-Schwelle verglichen. Ist die Nei- –...
  • Page 74 BOS R254K-UUI-LH10-S4 Optoelektronische Sensoren Sekundäre Gerätefunktionen (Fortsetzung) 5.13 Vibrationsdetektion (Vibration) 5.13.1 Beschreibung Es gibt zwei wichtige Schwingungswerte, die wir regelmä- Hauptmerkmale: ßig an unseren Maschinen messen sollten: Ausgabewert Vibration Level – Gesamtgeschwindigkeit in [mm/s], die den allgemeinen Einheit mm/s Maschinenzustand angibt (unterer Frequenzbereich) –...
  • Page 75 Schwingungsdiagnose bietet malem Betrieb ergeben sowie die Erkennung von Trends Balluff spezielle Sensoren an. (Änderung der Werte über die Zeit). Die Produktfamilie ist so konzipiert, dass sie eine vollstän- Die Genauigkeit der Messung wird durch die Anwendung dige Überwachungsfunktionalität bietet, wobei die...
  • Page 76 BOS R254K-UUI-LH10-S4 Optoelektronische Sensoren Sekundäre Gerätefunktionen (Fortsetzung) 5.13.4 ISDU Name Index Subindex Zugriff Länge Datentyp Data Default Storage Vibration 0x210E Float32 Nein – Level (8462) Vibration 0x210F Record – Alarm Confi- (8463) guration Vibration BOOL Nein Alarm Enable Vibration Float32...
  • Page 77 BOS R254K-UUI-LH10-S4 Optoelektronische Sensoren Sekundäre Gerätefunktionen (Fortsetzung) 5.14 Feuchtigkeitsdetektion (Humidity) 5.14.1 Beschreibung Die Funktion überwacht die Luftfeuchtigkeit und informiert über Änderungen durch entsprechende IO-Link-Events. Die Feuchtigkeitserkennung liefert eine sofortige Reaktion im Falle eines kritischen Ausfalls. Diese Reaktion wird ausgelöst, wenn die Feuchte über einen festen Schwellen- wert ansteigt, und gibt Entwarnung, wenn ein zufrieden- stellendes Feuchteniveau wieder erreicht wird.
  • Page 78 BOS R254K-UUI-LH10-S4 Optoelektronische Sensoren Sekundäre Gerätefunktionen (Fortsetzung) 5.14.4 System Commands Für eine Übersicht aller System Commands siehe Kapi- tel 3.5 auf Seite 19. 5.14.5 Events Event-Code Event-Typ Beschreibung Device-Status 0x8D12 (36114) Warnung Überschreitung der festgelegten Schwelle der 1 – Maintenance-Required geräteinternen Feuchtigkeit.
  • Page 79 Prozessdaten sind aufgrund einer Fehlfunktion des Geräts oder seiner Peripheriegeräte ungültig. Das Gerät ist nicht in der Lage, seine vorgesehene Funktion auszuführen. Eine Neukonfiguration (Zurücksetzen auf Werkseinstellungen) kann weiterhelfen. Sonst muss der Balluff-Service kontaktiert oder das Gerät ausge- tauscht werden. Tab. 6-2: Device Status www.balluff.com...
  • Page 80 BOS R254K-UUI-LH10-S4 Optoelektronische Sensoren Systemfunktionen (Fortsetzung) 6.1.5 Detailed Device Status Detailed Device Status zeigt die aktuell anstehenden Diagnosemeldungen (Fehler, Warnung) an. Für eine Event- Übersicht siehe Kapitel 3.6 auf Seite 20. Er kann genutzt werden, um im Fall von unerwarteten Device-Status eine genauere Fehleranalyse zu betreiben bzw.
  • Page 81 BOS R254K-UUI-LH10-S4 Optoelektronische Sensoren Systemfunktionen (Fortsetzung) Diagnoseunterdrückung (Diagnosis Suppression) 6.2.1 Beschreibung Die Diagnoseunterdrückung dient dazu, Diagnosemeldun- gen des Geräts zu unterdrücken. Hierfür gibt es 2 Möglich- keiten: – Diagnoseunterdrückungslevel, das ein generelles Unterdrücken von Meldungen eines bestimmten Niveaus (Benachrichtigung, Warnung, Fehler) zulässt.
  • Page 82 BOS R254K-UUI-LH10-S4 Optoelektronische Sensoren Systemfunktionen (Fortsetzung) 6.2.4 Events Für eine Event-Übersicht siehe Kapitel 3.6 auf Seite 20. Event Code Suppression Dieser Parameter zeigt die aktuell unterdrückten Event- Meldungen an. Der Benutzer kann über den Subindex 0 oder einen speziellen Subindex auf die einzelnen Nachrich- ten zugreifen.
  • Page 83 BOS R254K-UUI-LH10-S4 Optoelektronische Sensoren Systemfunktionen (Fortsetzung) Resetbefehle (Reset Commands) 6.3.1 Beschreibung Das Gerät unterstützt verschiedene Reset Commands zum Zurücksetzen der eingestellten Parameter auf Default- Werte. Auf diese Kommandos wird jeweils über System Commands zugegriffen. Diese Funktion ist in der IO-Link-Spezifikation definiert und nach der Version 1.1.3 umgesetzt.
  • Page 84 BOS R254K-UUI-LH10-S4 Optoelektronische Sensoren Systemfunktionen (Fortsetzung) Variantenkonfiguration (Variant Configuration) Nach einer Variantenumstellung kann es zu einer inkonsistenten Konfiguration kommen, da es keine automatische Umstellung von Parametern gibt. Daher wird die Einrichtung in folgender Reihen- folge empfohlen: 1. Varianteneinstellung 2. Factory Reset durchführen oder gültige Para- meter einstellen.
  • Page 85 BOS R254K-UUI-LH10-S4 Optoelektronische Sensoren Systemfunktionen (Fortsetzung) Pinzuweisung (Pin Assignment) 6.5.1 Beschreibung Es stehen verschiedene interne digitale und analoge Signale zur Verfügung, die an den Pins des Devices ausge- geben oder eingelesen werden können. Pin 4 und Pin 2 können mit folgenden Funktionen konfigu-...
  • Page 86 BOS R254K-UUI-LH10-S4 Optoelektronische Sensoren Systemfunktionen (Fortsetzung) 6.5.2 ISDU Name Index Subindex Zugriff Länge Datentyp Data Default Storage Pin 4 Func- 0x0090 (144) 2 Byte tion Behavior 1 Byte ENUM 0x00 (0) IO-Link IO-Link Mode 1 Byte ENUM 0x01 (1) = Digital Output Pin 4 Digital 0x0091 (145) 4 Byte...
  • Page 87 BOS R254K-UUI-LH10-S4 Optoelektronische Sensoren Systemfunktionen (Fortsetzung) Behavior IO-Link Signal Source Mit Behavior IO-Link kann das Verhalten des Pins während Mit Signal Source kann die interne Signalquelle für den Pin einer aktiven IO-Link-Kommunikation bestimmt werden. ausgewählt werden. Es stehen verschiedene Signalquellen Der Pin kann entweder seine Funktion weiterhin ausführen,...
  • Page 88 BOS R254K-UUI-LH10-S4 Optoelektronische Sensoren Systemfunktionen (Fortsetzung) Type Wert Name Mit Type kann der Ausgang konfiguriert werden. Analog Output 0x0006 (6) Switching Counter Value Wert Name Beschreibung 0x0013 (19) Switching Speed Value Digital 0x001B (27) Current operating hours 0x00 (0) PNP-Ausgang...
  • Page 89 BOS R254K-UUI-LH10-S4 Optoelektronische Sensoren Systemfunktionen (Fortsetzung) Bedeutung der LED-Zustände und Konfiguration (LED meaning and configuration) 6.6.1 Beschreibung Es wird immer nur das Signal mit der höchsten Priorität angezeigt. Die Signale werden mit absteigender Priorität aufgelistet. Balluff Standard LED 1 (Betriebszustand und Kommunikation)
  • Page 90 BOS R254K-UUI-LH10-S4 Optoelektronische Sensoren Systemfunktionen (Fortsetzung) Namur Standard LED 1 (Betriebszustand und Kommunikation) Name Signal Bedeutung Failure Rot statisch Allgemeiner Fehler Communication Grün wechselnd mit LED IO-Link Kommunikation ist aktiv. Das Gerät ist bereit. aus im Verhältnis 10:1, 1 s Periode Ready Diagnosis On Grün statisch...
  • Page 91 BOS R254K-UUI-LH10-S4 Optoelektronische Sensoren Systemfunktionen (Fortsetzung) LED Standard Selection Es kann mit Hilfe eines Parameters zwischen zwei ver- schiedenen Signalisierungsstandards gewählt werden. Der Parameter definiert, welcher Signalisierungsstandard verwendet werden soll: Wert Standard BALLUFF NAMUR Tab. 6-23: Bedeutung der LED-Zustände und Konfiguration – LED...
  • Page 92 BOS R254K-UUI-LH10-S4 Optoelektronische Sensoren Systemfunktionen (Fortsetzung) Prozessdateninformation und -konfiguration (Process Data Info and Configuration) 6.7.1 Beschreibung Prozessdaten-Information und -Konfiguration bietet ver- schiedene Möglichkeiten rund um Prozessdaten: – Auswahl eines der vom Gerät vorgegebenen Prozess- datensets – Information über den Aufbau der Ein- und Ausgangs- daten –...
  • Page 93 BOS R254K-UUI-LH10-S4 Optoelektronische Sensoren Systemfunktionen (Fortsetzung) PD Description Dieser Parameter dient dazu, die Struktur des aktuell gewählten Prozessdatenprofils für Ein- und Ausgangsda- ten anzugeben. Es werden die einzelnen Prozessdatenvari- ablen beschrieben. Die gesamt Liste ist über Subindex 0, ein einzelner Eintrag über einen spezifischen Subindex möglich.
  • Page 94 BOS R254K-UUI-LH10-S4 Optoelektronische Sensoren Systemfunktionen (Fortsetzung) 6.7.3 Events 6.7.4 Variantenabhängigkeit PD Update Timeout PD Invalid Bei speziellen Prozessdatenwerten überprüft das Gerät PD Inputs Invalid: selbstständig, ob die Werte im vom Gerät vorgegebenen Eingangsdaten (Device-zu-Master) werden als ungültig Zeitraum aktualisiert werden. Wird dadurch ein Update- gekennzeichnet, wenn der Device Status (siehe Kapitel 6.1...
  • Page 95 BOS R254K-UUI-LH10-S4 Optoelektronische Sensoren Systemfunktionen (Fortsetzung) Profilcharakteristik (Profile Characteristic) 6.8.1 Beschreibung Profile Characteristic ist ein lesbarer Parameter, der Aus- kunft darüber gibt, welche IO-Link-Profile unterstützt werden. Er wird hauptsächlich dazu genutzt, dass Profil- Funktionsbausteine der Steuerungseinheit erkennen können, welche Profile bzw. Funktionen auf dem Gerät verfügbar sind.
  • Page 96 BOS R254K-UUI-LH10-S4 Optoelektronische Sensoren Systemfunktionen (Fortsetzung) Alle Einzelfunktionen sind in dieser Anleitung beschrieben. Genauere Bedeutungen der Profile können in den entspre- chenden Profilspezifikationen nachgelesen werden (siehe www.io-link.com). deutsch...
  • Page 97 BOS R254K-UUI-LH10-S4 Optoelektronische Sensoren Systemfunktionen (Fortsetzung) Gerätezugriffssperren (Device Access Locks) 6.9.1 Beschreibung Mit Device Access Locks kann das Gerät für bestimmte Konfigurationszugriffe gesperrt werden, um Änderungen an den Parametern zu verhindern. Diese Funktionalität ist im IO-Link-Standard definiert und nach der Version 1.1.3 umgesetzt.
  • Page 98 BOS R254K-UUI-LH10-S4 Optoelektronische Sensoren Systemfunktionen (Fortsetzung) 6.10 Parametermanager (Parameter Manager) 6.10.1 Beschreibung Der Parameter-Manager ist für die Speicherung von Para- metern im permanenten Speicher im Gerät verantwortlich. Beim Start werden alle gespeicherten Parameter aus dem Permanentspeicher gelesen, bei Parameteränderungen werden die Daten durch den Parameter-Manager innerhalb des Permanentspeichers gespeichert.
  • Page 99 BOS R254K-UUI-LH10-S4 IO-Link Configuration english...
  • Page 100 www.balluff.com...
  • Page 101 BOS R254K-UUI-LH10-S4 Photoelectric Sensors About this Guide Validity Symbols and Conventions Used Technical Terms and Abbreviations IO-Link Basic Knowledge General Protocol Cycle Time Device Status Block Parameterization Data Storage Variant Handling Reset Commands Device Functions and Master Gateway Overview of IO-Link Data and Functions...
  • Page 102 BOS R254K-UUI-LH10-S4 Photoelectric Sensors System Functions Device Status and Detailed Device Status Diagnosis Suppression Reset Commands Variant Configuration Pin Assignment LED Meaning and Configuration Process Data Info and Configuration Profile Characteristic Device Access Locks 6.10 Parameter Manager english...
  • Page 103 This guide was created in German. Other language versions are translations of this guide. © Copyright 2020, Balluff GmbH All contents are protected by copyright. All rights reserved, including the rights of reproduction, distribution, processing and translation.
  • Page 104 BOS R254K-UUI-LH10-S4 Photoelectric Sensors IO-Link Basic Knowledge General Device Status IO-Link integrates conventional and intelligent sensors and The Device Status indicates the current status of the actuators in automation systems and is intended as a device or of the directly connected peripherals. This communication standard below classic field buses.
  • Page 105 BOS R254K-UUI-LH10-S4 Photoelectric Sensors IO-Link Basic Knowledge (continued) Data Storage Device Functions and Master Gateway Data Storage refers to a special process for being able to The functions of the device are described in detail in the store the parameterization data of a device on the master.
  • Page 106 BOS R254K-UUI-LH10-S4 Photoelectric Sensors Overview of IO-Link Data and Functions Overview of the included Functions 3.1.3 System Functions – Device Status and Detailed Device Status see page 77 3.1.1 Primary Functions – Diagnosis Suppression see page 79 – Identification see page 22 –...
  • Page 107 BOS R254K-UUI-LH10-S4 Photoelectric Sensors Overview of IO-Link Data and Functions (continued) Device Variants Variant Device ID Baud rate No. of No. of IO-Link protocol Minimum cycle PDInput PDOutput version time Variant 1 0x040B08 COM3 (230.4 kbit/s) 1 byte 1 byte 1.1.2 3 ms Variant 2...
  • Page 108 BOS R254K-UUI-LH10-S4 Photoelectric Sensors Overview of IO-Link Data and Functions (continued) Variant 3 (Condition Monitoring + LSSC) Variant 4 (Counter + LSSC) PdInput PdInput Byte 0 Byte 0 Bit 7 Bit 6 Bit 5 Bit 4 Bit 3 Bit 2 Bit 1 Bit 0 Bit 7 Bit 6 Bit 5 Bit 4 Bit 3 Bit 2 Bit 1 Bit 0...
  • Page 109 BOS R254K-UUI-LH10-S4 Photoelectric Sensors Overview of IO-Link Data and Functions (continued) ISDU – Identification Data Name Index Subindex Access Length Data Type Data Default Storage Identification Vendor Name 0x0010 7 bytes STRING “Balluff” (16) Vendor Text 0x0011 15 bytes STRING “www.balluff.com” (17)
  • Page 110 BOS R254K-UUI-LH10-S4 Photoelectric Sensors Overview of IO-Link Data and Functions (continued) Name Index Subindex Access Length Data Type Data Default Storage Switching profiles (LSSC) Teach-In Channel 0x003A 8 bits UIntT8 0x00 (58) Teach-In Status 0x003B 8 bits UIntT8 – (59) SSC 1 Parameter 0x003C 64 bits...
  • Page 111 BOS R254K-UUI-LH10-S4 Photoelectric Sensors Overview of IO-Link Data and Functions (continued) Name Index Subindex Access Length Data Type Data Default Storage Signal Delay Signal Delay Input 0x0096 8 bytes (150) Channel 1 2 bytes ENUM Channel 2 2 bytes ENUM Channel 3...
  • Page 112 BOS R254K-UUI-LH10-S4 Photoelectric Sensors Overview of IO-Link Data and Functions (continued) Name Index Subindex Access Length Data Type Data Default Storage Switching Counter Switching Counter 0x00B6 6 bytes (182) Input 2 bytes ENUM Mode 1 byte ENUM Limit 2 bytes UINT16...
  • Page 113 BOS R254K-UUI-LH10-S4 Photoelectric Sensors Overview of IO-Link Data and Functions (continued) Name Index Subindex Access Length Data Type Data Default Storage Logic Block Input 3 0x0078 8 bytes (120) Logic Block 1 Input 3 2 bytes UINT16_t Logic Block 2 Input 3...
  • Page 114 BOS R254K-UUI-LH10-S4 Photoelectric Sensors Overview of IO-Link Data and Functions (continued) Name Index Subindex Access Length Data Type Data Default Storage Internal Temperature Device Temperature 0x0052 10 bytes INT16[] – (82) Device Temperature 2 bytes INT16 – Minimum Device 2 bytes INT16 –...
  • Page 115 BOS R254K-UUI-LH10-S4 Photoelectric Sensors Overview of IO-Link Data and Functions (continued) Name Index Subindex Access Length Data Type Data Default Storage Humidity Detection Humidity Bad 0x005C 1 bit BOOL (92) Operating Hours at 4 bytes UINT32 Exceedance Temperature at 4 bytes INT32...
  • Page 116 BOS R254K-UUI-LH10-S4 Photoelectric Sensors Overview of IO-Link Data and Functions (continued) Name Index Subindex Access Length Data Type Data Default Storage Pin Assignment Pin 4 Function 0x0090 2 bytes (144) Behavior IO-Link 1 byte ENUM 0x00 (0) IO-Link Mode 1 byte...
  • Page 117 BOS R254K-UUI-LH10-S4 Photoelectric Sensors Overview of IO-Link Data and Functions (continued) Name Index Subindex Access Length Data Type Data Default Storage Profile Characteristic Profile Characteristic 0x000D 18 bytes UINT16[] (13) Device Access Locks Device Access Locks 0x000C 2 bytes UINT16 (12) Tab.
  • Page 118 BOS R254K-UUI-LH10-S4 Photoelectric Sensors Overview of IO-Link Data and Functions (continued) Events Event Code Event Type Description Device Status 0x1850 Notification Process data profile selection cannot be used – 0 – Device is operating properly. (6224) default value is used.
  • Page 119 BOS R254K-UUI-LH10-S4 Photoelectric Sensors Overview of IO-Link Data and Functions (continued) Event Code Event Type Description Device Status 0x8D12 Warning The defined threshold of the device-internal humidity 1 – Maintenance-Required (36114) was exceeded. ► Check installation and ambient conditions. 0x8D13 Warning One or more extreme conditions present.
  • Page 120 BOS R254K-UUI-LH10-S4 Photoelectric Sensors Primary Device Functions Identification 4.1.1 Description The identification data is used for the identification and management of the IO-Link devices. 4.1.2 ISDU Name Index Subindex Access Length Data Type Data Default Storage Vendor 0x0010 (16) 7 bytes STRING “Balluff”...
  • Page 121 BOS R254K-UUI-LH10-S4 Photoelectric Sensors Primary Device Functions (continued) Device Discovery 4.2.1 Description With the Ping function, an IO-Link device can be found again by starting signaling on the LED of the device by means of a system command. 4.2.2 ISDU...
  • Page 122 Single Teach, Two Value generation. The measurement value is only evaluated if it is Teach and Dynamic Teach (profile spec. and Balluff within this valid measurement range. If the measurement spec.).
  • Page 123 BOS R254K-UUI-LH10-S4 Photoelectric Sensors Primary Device Functions (continued) Switchpoint Mode Window Mode In Window Mode, two switching points (setpoints) are The AdSS profile only supports one switching defined. point (setpoint). Accordingly, only the Single Point Switching behavior: Mode is available in this profile.
  • Page 124 BOS R254K-UUI-LH10-S4 Photoelectric Sensors Primary Device Functions (continued) Teach Process Two-Value Teach With Two-Value Teach, the switching point (setpoint) is For a successful teach-in as well to directly set a setpoint, defined via two teach points. The average value of the two the following conditions must be met: teach points defines the setpoint.
  • Page 125 1. Dynamic Teach SP2 Start 2. Dynamic Teach SP1 Stop Recorded measurement values High Fig. 4-12: Dynamic Teach (Balluff) (Two-Point Mode) Manual Teach-in In addition to the IO-Link-controlled teach processes, there is the possibility of a manual teach-in. This is, in principle, a Workflow:...
  • Page 126 BOS R254K-UUI-LH10-S4 Photoelectric Sensors Primary Device Functions (continued) 4.3.2 Process Data (AdSS) Object ID Name Description Direction 0x0038 (56) ADSS 1 AdSS Switching signal channel Output 0x003E (62) Teach IN Manual teach-in trigger Input Tab. 4-5: Switching profiles – process data 4.3.3...
  • Page 127 BOS R254K-UUI-LH10-S4 Photoelectric Sensors Primary Device Functions (continued) Teach-In Result Outputs the current status of the currently active or of the last teach-in process: Teach-In Teach-In State Flags SP Bit 7 Bit 0 Tab. 4-9: Switching profiles – Teach-In Result Meaning...
  • Page 128 BOS R254K-UUI-LH10-S4 Photoelectric Sensors Primary Device Functions (continued) 4.3.5 ISDU (LSSC) Name Index Subindex Access Length Data Type Data Default Storage Teach-In 0x003A (58) 8 bits UIntT8 0x00 Channel Teach-In 0x003B (59) 8 bits UIntT8 – Status SSC 1 0x003C (60) 64 bits RecordT –...
  • Page 129 BOS R254K-UUI-LH10-S4 Photoelectric Sensors Primary Device Functions (continued) Teach-In Channel SSC X parameter This parameter represents the currently set switching With the help of this parameter, the switching channel that points (setpoint 1 and setpoint 2). The switching point 1 is to be taught is selected.
  • Page 130 BOS R254K-UUI-LH10-S4 Photoelectric Sensors Primary Device Functions (continued) SSC X Configuration 4.3.6 System Commands This ISDU is used to configure the SSC. It is possible to All commands are available for LSSC (if a switching mode set the switching logic, switching mode as well as the that supports two setpoints was selected).
  • Page 131 BOS R254K-UUI-LH10-S4 Photoelectric Sensors Primary Device Functions (continued) Transmitter Lifetime Info 4.4.1 Description The function Transmitter Lifetime Info shows the current status of the transmitter element. With this function, a failure can be detected at an early stage. 4.4.2 Process Data...
  • Page 132 BOS R254K-UUI-LH10-S4 Photoelectric Sensors Primary Device Functions (continued) Sensor Operating Modes 4.5.1 Description Various modes are available to adapt the sensor to the application in the best possible way. 4.5.2 ISDU Name Index Subindex Access Length Data Type Data Default...
  • Page 133 BOS R254K-UUI-LH10-S4 Photoelectric Sensors Primary Device Functions (continued) Signal Quality 4.6.1 Description The signal quality is specified in percent steps as a value In addition, the monitoring of the signal quality offers an between 0 and 100%. If the signal quality cannot be immediate response in the event of a critical failure.
  • Page 134 BOS R254K-UUI-LH10-S4 Photoelectric Sensors Primary Device Functions (continued) 4.6.4 ISDU Name Index Subindex Access Length Data Type Data Default Storage Low Signal 0x00CE 1 byte UINT8 Quality (206) Threshold Current 0x00CF (207) 1 byte UINT8 Signal Quality Signal Quality 0x00CF (207)
  • Page 135 BOS R254K-UUI-LH10-S4 Photoelectric Sensors Secondary Device Functions External Signal Blanking 5.1.1 Description External signal blanking reduces the sensitivity to interfering signals in the surrounding area. Interference is filtered out. If external signal blanking is active, an additional measurement is performed with the transmitter switched off.
  • Page 136 BOS R254K-UUI-LH10-S4 Photoelectric Sensors Secondary Device Functions (continued) Signal Delay 5.2.1 Description This is a function that is applied to an internal binary signal. This function allows the user to apply time delay functions to the internal binary signal of the sensor (On-Delay, Off- Delay, One-Shot or On-/Off-Delay).
  • Page 137 BOS R254K-UUI-LH10-S4 Photoelectric Sensors Secondary Device Functions (continued) 5.2.4 ISDU Name Index Subindex Access Length Data Type Data Default Storage Signal Delay 0x0096 (150) 8 bytes Input Channel 1 2 bytes ENUM Channel 2 2 bytes ENUM Channel 3 2 bytes...
  • Page 138 BOS R254K-UUI-LH10-S4 Photoelectric Sensors Secondary Device Functions (continued) Signal Delay Input Signal Delay Mode With Signal Delay Input, the internal binary signal source With Signal Delay Mode, the current mode of the signal can be selected. Input contains a list of the internal binary delay function can be selected.
  • Page 139 BOS R254K-UUI-LH10-S4 Photoelectric Sensors Secondary Device Functions (continued) 5.2.5 System Commands Command Device Action Value 0x81 (129) Application Reset – Resets writable parameters to the default value. 0x82 (130) Reset Factory Settings – Resets writable parameters to the default value.
  • Page 140 BOS R254K-UUI-LH10-S4 Photoelectric Sensors Secondary Device Functions (continued) Signal Speed Monitor 5.3.1 Description With Signal Speed Monitor, a speed value (events per minute) is calculated from events (e.g.: object detections). 5.3.2 Mathematics/Algorithm Fig. 5-2: Signal speed monitor – mathematic/algorithm 5.3.3...
  • Page 141 BOS R254K-UUI-LH10-S4 Photoelectric Sensors Secondary Device Functions (continued) 5.3.4 ISDU Name Index Subindex Access Length Data Type Data Default Storage Switching 0x009B (155) 6 bytes Speed Input 2 bytes ENUM Mode 1 byte ENUM Speed Upper 2 bytes UINT16 Limit High...
  • Page 142 BOS R254K-UUI-LH10-S4 Photoelectric Sensors Secondary Device Functions (continued) Speed Monitoring Input Speed Monitoring Mode With Speed Monitoring Input, the internal binary signal With Speed Monitoring Mode, the current mode of the source can be selected. Input contains a list of the internal counter function can be selected.
  • Page 143 BOS R254K-UUI-LH10-S4 Photoelectric Sensors Secondary Device Functions (continued) Speed Monitoring Value With Speed Monitoring Value, the current speed value can be read. 5.3.5 System Commands Command Device Action Value 0x81 (129) Application Reset – Resets writable parameters to the default value.
  • Page 144 BOS R254K-UUI-LH10-S4 Photoelectric Sensors Secondary Device Functions (continued) Switching Counter 5.4.1 Description With the Switching Counter, events (e.g.: object detections) can be counted. 5.4.2 Mathematics/Algorithm Switching Counter – Static Mode On every rising edge of the input signal, the counter value is increased (see Fig.
  • Page 145 BOS R254K-UUI-LH10-S4 Photoelectric Sensors Secondary Device Functions (continued) Switching Counter – Auto Mode On every rising edge of the input signal, the counter value is increased (see Fig. 5-4). If the counter value is less than the configured counter limit, the counter state flag not reached is set. As soon as the count value is greater than or equal to the configured counter limit, the counter state flag reached is set.
  • Page 146 BOS R254K-UUI-LH10-S4 Photoelectric Sensors Secondary Device Functions (continued) 5.4.4 ISDU Name Index Subindex Access Length Data Type Data Default Storage Switching 0x00B6 (182) 6 bytes Counter Input 2 bytes ENUM Mode 1 byte ENUM Limit 2 bytes UINT16 Startup Delay 1 byte...
  • Page 147 BOS R254K-UUI-LH10-S4 Photoelectric Sensors Secondary Device Functions (continued) Switching Counter Input Switching Counter Mode With Switching Counter Input, the internal binary signal With Switching Counter Mode, the current mode of the source can be selected. Input contains a list of the internal counter function can be selected.
  • Page 148 BOS R254K-UUI-LH10-S4 Photoelectric Sensors Secondary Device Functions (continued) 5.4.5 System Commands Command Device Action Value 0x81 (129) Application Reset – Resets writable parameters to the default value. 0x82 (130) Reset Factory Settings – Resets writable parameters to the default value.
  • Page 149 BOS R254K-UUI-LH10-S4 Photoelectric Sensors Secondary Device Functions (continued) Basic Statistics 5.5.1 Description With the Basic Statistics function, statistics processes can be executed, such as the calculation of minimum, maximum and average. Furthermore, it is possible to calculate the moving average.
  • Page 150 BOS R254K-UUI-LH10-S4 Photoelectric Sensors Secondary Device Functions (continued) Ø window 1 = 4.6 Ø window 2 = 5.8 Ø window 3 = 6 Ø window 4 = 4.8 Fig. 5-6: Periodic window approach Fig. 5-7 shows the moving average using the method of the periodic window. Moving average (window width 9)
  • Page 151 BOS R254K-UUI-LH10-S4 Photoelectric Sensors Secondary Device Functions (continued) 5.5.4 ISDU Minimum, Maximum, Average and Moving Average outputs are output in FLOAT32 format. Before they are processed further and converted from FLOAT32 to INT32 or UINT32, the output signal must be checked to determine whether it is larger than int32_Max or uint32_Max.
  • Page 152 BOS R254K-UUI-LH10-S4 Photoelectric Sensors Secondary Device Functions (continued) Statistics Data Configuration: Time Period Unit Statistics Data Configuration: Moving Average Window Value The time unit Time Period Unit can be set with one of the values from Tab. 5-25 to calculate the minimum, maximum The value for the moving average (moving average and average.
  • Page 153 BOS R254K-UUI-LH10-S4 Photoelectric Sensors Secondary Device Functions (continued) Statistics Data Output: Status Meaning Description position Configured 1 – all inputs are configured Started min/ 1 – min/max/avg running max/avg Started moving 1 – moving average average running Buffer Overflow 1 – buffer overflow...
  • Page 154 BOS R254K-UUI-LH10-S4 Photoelectric Sensors Secondary Device Functions (continued) 5.5.6 Events Event Code Event Type Description Device Status 0x8D07 (36103) Warning The calculation of the basic statistics was stopped 0 – Device is automatically to avoid a buffer overflow. operating properly.
  • Page 155 BOS R254K-UUI-LH10-S4 Photoelectric Sensors Secondary Device Functions (continued) Logic Blocks 5.6.1 Description The device offers four digital logic blocks that can be configured as AND/NOR/OR/XOR. Each of these logic blocks has 4 input signals. These input signals are evaluated cyclically according to the cycle time.
  • Page 156 BOS R254K-UUI-LH10-S4 Photoelectric Sensors Secondary Device Functions (continued) Fig. 5-8 illustrates the logic blocks: Index: 0x76 Index: 0x76 Subindex: 1 Subindex: 2 Index: 0x77 Index: 0x77 Subindex: 1 Subindex: 2 Index: 0x7A Index: 0x7A Logic block 1 Logic block 2...
  • Page 157 BOS R254K-UUI-LH10-S4 Photoelectric Sensors Secondary Device Functions (continued) 5.6.5 Process Data Object ID Name Description Direction 0x0063 (99) LOGICBLOCK1_RESULT Result Logic Block 1 Input 0x0064 (100) LOGICBLOCK2_RESULT Result Logic Block 2 Input 0x0065 (101) LOGICBLOCK3_RESULT Result Logic Block 3 Input 0x0066 (102) LOGICBLOCK4_RESULT Result Logic Block 4...
  • Page 158 BOS R254K-UUI-LH10-S4 Photoelectric Sensors Secondary Device Functions (continued) Operating Hours Counter 5.7.1 Description The operating hours counter can record the operating The output of the operating hours can serve as a time hours of a device accurately to the second. There are a control for the service interval as well as for preventative total of three operating hours counters.
  • Page 159 BOS R254K-UUI-LH10-S4 Photoelectric Sensors Secondary Device Functions (continued) 5.7.5 System Commands The maximum counter value that can be saved is 1,000,000 and, with a switch-on and switch-off Command Value Device Action every 12 minutes (with static counter), means a service life of over 20 years.
  • Page 160 BOS R254K-UUI-LH10-S4 Photoelectric Sensors Secondary Device Functions (continued) Boot Cycle Counter 5.8.1 Description After each start, the current Boot Cycle Counter is read The output of the current boot cycle can serve as a control from the non-volatile memory, incremented by 1 and for the service interval as well as for preventative rewritten.
  • Page 161 BOS R254K-UUI-LH10-S4 Photoelectric Sensors Secondary Device Functions (continued) Voltage and Current Monitoring 5.9.1 Description The voltage and current module sends messages about over-current, short-circuit, wire breakage, over-voltage and under-voltage. Over-voltage and under-voltage detection starts a timer. If the voltage level does not return to the normal operating voltage threshold before the timer expires, the module sends the messages.
  • Page 162 BOS R254K-UUI-LH10-S4 Photoelectric Sensors Secondary Device Functions (continued) 5.9.5 System Commands Command Value Device Action 0x81 (129) Application Reset – Resets the Voltage monitoring detection time duration with ISDU-index 0x58 subindex 2 to the default value 0. 0x82 (130) Reset Factory Settings – Resets the...
  • Page 163 BOS R254K-UUI-LH10-S4 Photoelectric Sensors Secondary Device Functions (continued) 5.10 Extreme Environment Status 5.10.1 Description 5.10.2 Mathematics/Algorithm With the help of the Extreme Environment Status, the time If one (or more) extreme conditions are met, the device is recorded in which the device was exposed to extreme begins to record the time.
  • Page 164 BOS R254K-UUI-LH10-S4 Photoelectric Sensors Secondary Device Functions (continued) Threshold Vibration 5.10.5 Events Threshold value for the detection of excessive vibrations. Event Event Description Device Code Type Status Upper Threshold Temperature 0x8D13 Warning One or more 0 – Device is Threshold value for the detection of excessive temperature.
  • Page 165 BOS R254K-UUI-LH10-S4 Photoelectric Sensors Secondary Device Functions (continued) 5.11 Internal Temperature 5.11.1 Description The sensor is equipped with internal temperature monitoring. This records the device temperature as well as the maximum and minimum values during production and since the last time the sensor was restarted.
  • Page 166 BOS R254K-UUI-LH10-S4 Photoelectric Sensors Secondary Device Functions (continued) Device Temperature Device Temperature contains information about the device temperature (current value in °C), the minimum or maximum device temperature since the last time the device was switched on/reset (in °C) and minimum or maximum device temperature during the lifetime of the device (in °C).
  • Page 167 BOS R254K-UUI-LH10-S4 Photoelectric Sensors Secondary Device Functions (continued) 5.12 Inclination and Installation Aid 5.12.1 Description 5.12.2 Mathematics/Algorithm This feature offers two functions: With this function, the inclination deviation (angle) describes the inclination of the IO-Link device compared to 1. Inclination detection its original or reference installation position.
  • Page 168 BOS R254K-UUI-LH10-S4 Photoelectric Sensors Secondary Device Functions (continued) 5.12.3 Process Data Object ID Name Description Direction 0x0036 (54) Inclination Deviation Value* Value of the inclination deviation Input 0x0037 (55) Inclination Alarm Status Inclination alarm status Input * Unit = ° (degree) Tab.
  • Page 169 BOS R254K-UUI-LH10-S4 Photoelectric Sensors Secondary Device Functions (continued) Alarm Enable Inclination Deviation Value If the parameter is set (TRUE), the actual inclination Angle between the taught-in reference orientation and the (degrees-difference or deviation) is compared with the actual orientation: value of the alarm threshold. If the inclination is greater –...
  • Page 170 BOS R254K-UUI-LH10-S4 Photoelectric Sensors Secondary Device Functions (continued) 5.13 Vibration 5.13.1 Description There are two important vibration values that we should Primary characteristics: regularly measure on our machines: Output Value Vibration Level – Total speed in [mm/s], which indicates the general...
  • Page 171 The objective of this function is the detection of larger This function is based on the ISO-10816-3 standard, but vibration deviations that arise between normal and for a detailed vibration analysis Balluff offers special abnormal operation as well as the detection of trends sensors.
  • Page 172 BOS R254K-UUI-LH10-S4 Photoelectric Sensors Secondary Device Functions (continued) 5.13.4 ISDU Name Index Subindex Access Length Data Type Data Default Storage Vibration 0x210E Float32 – Level (8462) Vibration 0x210F Record – Alarm (8463) Configuration Vibration BOOL Alarm Enable Vibration Float32 Alarm...
  • Page 173 BOS R254K-UUI-LH10-S4 Photoelectric Sensors Secondary Device Functions (continued) 5.14 Humidity 5.14.1 Description The function monitors the air humidity and informs of changes through corresponding IO-Link events. The humidity detection returns an immediate reaction in the event of a critical failure. This reaction is triggered if the humidity rises above a fixed threshold value and gives the clear if a satisfactory humidity value is again achieved.
  • Page 174 BOS R254K-UUI-LH10-S4 Photoelectric Sensors Secondary Device Functions (continued) 5.14.4 System Commands For an overview of all System Commands, see section 3.5 on page 19. 5.14.5 Events Event Code Event Type Description Device Status 0x8D12 (36114) Warning The defined threshold of the device-internal 1 –...
  • Page 175 Process data is invalid due to a malfunction of the device or its peripheral devices. The device is not able to perform its intended function. Re-configuration (resetting to factory settings) can help. Otherwise, Balluff service must be contacted or the device replaced. Tab. 6-2: Device Status www.balluff.com...
  • Page 176 BOS R254K-UUI-LH10-S4 Photoelectric Sensors System Functions (continued) 6.1.5 Detailed Device Status Detailed Device Status indicates the currently pending diagnosis messages (error, warning). For an event overview, see section 3.6 on page 20. It can be used to perform a more detailed error analysis or to find the corresponding error source in the event of an unexpected device status.
  • Page 177 BOS R254K-UUI-LH10-S4 Photoelectric Sensors System Functions (continued) Diagnosis Suppression 6.2.1 Description Diagnosis suppression is used to suppress diagnosis messages from the device. There are two possibilities here: – Diagnosis suppression level that permits a general suppression of messages of a certain level (message, warning, error).
  • Page 178 BOS R254K-UUI-LH10-S4 Photoelectric Sensors System Functions (continued) 6.2.4 Events For an event overview, see section 3.6 on page 20. Event Code Suppression This parameter indicates the currently suppressed event messages. The user can access the individual messages via subindex 0 or a specific subindex. This index is part of the data storage and is stored in non-volatile memory.
  • Page 179 BOS R254K-UUI-LH10-S4 Photoelectric Sensors System Functions (continued) Reset Commands 6.3.1 Description The device supports various reset commands for resetting the set parameters to default values. Each of these commands is accessed by means of System Commands. This function is defined in the IO-Link specification and is implemented according to Version 1.1.3.
  • Page 180 BOS R254K-UUI-LH10-S4 Photoelectric Sensors System Functions (continued) Variant Configuration After a variant changeover, an inconsistent configuration may occur because there is no automatic changeover of parameters. It is therefore recommended that the setup be done in the following order: 1. Variant setting 2.
  • Page 181 BOS R254K-UUI-LH10-S4 Photoelectric Sensors System Functions (continued) Pin Assignment 6.5.1 Description Two different internal digital and analog signals are available that can be output or read in at the pins of the device. Pin 4 and pin 2 can be configured with the following...
  • Page 182 BOS R254K-UUI-LH10-S4 Photoelectric Sensors System Functions (continued) 6.5.2 ISDU Name Index Subindex Access Length Data Type Data Default Storage Pin 4 Function 0x0090 (144) 2 bytes Behavior 1 byte ENUM 0x00 (0) IO-Link IO-Link Mode 1 byte ENUM 0x01 (1) =...
  • Page 183 BOS R254K-UUI-LH10-S4 Photoelectric Sensors System Functions (continued) Behavior IO-Link Signal Source With Behavior IO-Link, the behavior of the pins during With Signal Source, the internal signal source for the pin active IO-Link communication can be determined. The pin can be selected. Various signal sources are available that can either continue to perform its function or become can be output or read on a pin.
  • Page 184 BOS R254K-UUI-LH10-S4 Photoelectric Sensors System Functions (continued) Type Value Name The output can be configured with Type. Analog Output 0x0006 (6) Switching Counter Value Value Name Description 0x0013 (19) Switching Speed Value Digital 0x001B (27) Current Operating Hours 0x00 (0)
  • Page 185 IO-Link communication is active. The device is ready. LED off in a ratio of 10:1, 1 s period Ready Green, static The device is ready. Tab. 6-18: LED meaning and configuration – Balluff Standard, LED1 LED 2 (Indication/Warning/Teach/Ping) Name Signal Meaning Ping Blue, flashing, 3 Hz...
  • Page 186 Green, static The device is ready. Diagnosis functions are on. Ready Diagnosis Off White The device is ready. Diagnosis functions are switched off. Tab. 6-20: LED meaning and configuration – Balluff default, LED 1 LED 2 (Indication/Warning/Teach/Ping) Name Signal Meaning Ping Blue, flashing, 3 Hz...
  • Page 187 BOS R254K-UUI-LH10-S4 Photoelectric Sensors System Functions (continued) LED Standard Selection It is possible to select between two different signaling standards with the help of a parameter. The parameter defines which signaling standard is to be used: Value Standard BALLUFF NAMUR Tab.
  • Page 188 BOS R254K-UUI-LH10-S4 Photoelectric Sensors System Functions (continued) Process Data Info and Configuration 6.7.1 Description Process data information and configuration offers various possibilities related to process data: – Selection of a process dataset specified by the device – Information about the structure of the input and output data –...
  • Page 189 BOS R254K-UUI-LH10-S4 Photoelectric Sensors System Functions (continued) PD Description This parameter is used to specify the structure of the currently selected process data profile for input and output data. The individual process data variables are described. The total list is possible via subindex 0, a single entry is possible using a specific subindex.
  • Page 190 BOS R254K-UUI-LH10-S4 Photoelectric Sensors System Functions (continued) 6.7.3 Events 6.7.4 Variant Dependence PD Update Timeout PD Invalid With special process data values, the device automatically PD Inputs Invalid: checks whether the values are updated in the time period Input data (device-to-master) is marked as invalid if the specified by the device.
  • Page 191 BOS R254K-UUI-LH10-S4 Photoelectric Sensors System Functions (continued) Profile Characteristic 6.8.1 Description Profile Characteristic is a readable parameter that provides information about which IO-Link profiles are supported. It is used mainly to allow profile function modules of the control unit to detect which profile or functions on the device are available.
  • Page 192 BOS R254K-UUI-LH10-S4 Photoelectric Sensors System Functions (continued) All individual functions are described in this guide. For more exact descriptions of the profiles, refer to the corresponding profile specifications (see www.io-link.com). english...
  • Page 193 BOS R254K-UUI-LH10-S4 Photoelectric Sensors System Functions (continued) Device Access Locks 6.9.1 Description With Device Access Locks, the device can be locked for certain types of configuration access to prevent changes to the parameters. This functionality is defined in the IO-Link standard and is implemented according to Version 1.1.3.
  • Page 194 BOS R254K-UUI-LH10-S4 Photoelectric Sensors System Functions (continued) 6.10 Parameter Manager 6.10.1 Description The parameter manager is responsible for the saving of parameters in the permanent memory of the device. On startup, all stored parameters are read from permanent memory; if parameters are changed, the data is stored within the permanent memory by the parameter manager.
  • Page 196 Americas Service Center Asia Pacific Service Center Poland Greater China Balluff Sp. z o.o. Balluff Inc. Balluff Automation (Shanghai) Co., Ltd. Ul. Graniczna 21A 8125 Holton Drive No. 800 Chengshan Rd, 8F, Building A, 54-516 Wrocław Florence, KY 41042 Yunding International Commercial Plaza...

This manual is also suitable for:

Bos0285

Table of Contents
