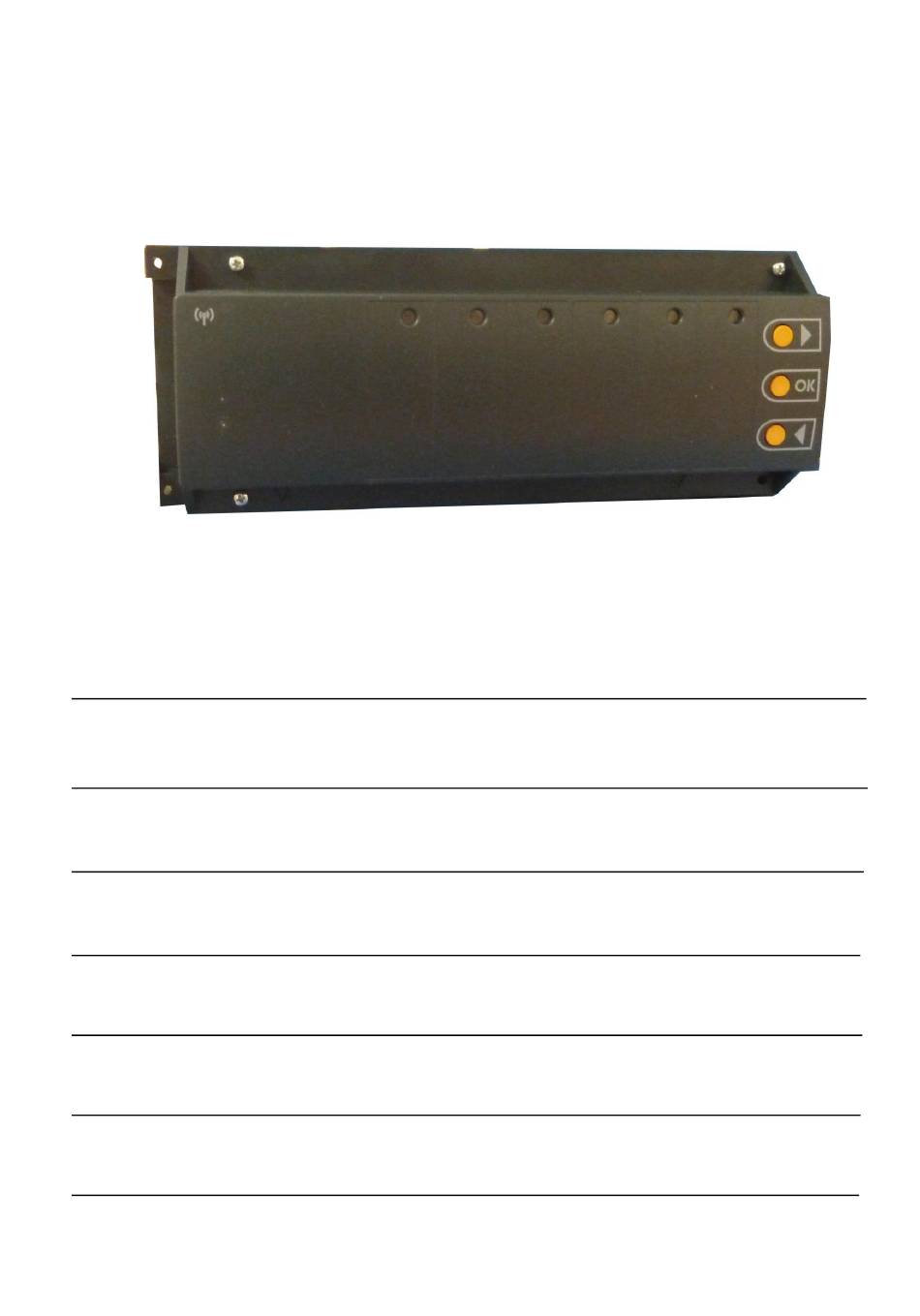

BT-RF MASTER 6 Zones 868MHz
USER GUIDE
WFHC MASTER RF 6 Zones & SLAVE RF 4 or 6 Zones 868MHz
GUIDE UTILISATEUR
WFHC MASTER RF 6 Zones & SLAVE RF 4 or 6 Zones 868MHz
MONTAGE ANLEITUNG
BT-RF MASTER 6 Zonen & SLAVE RF 4 / 6 Zonen 868MHz
HANDLEIDING
WFHC MASTER RF 6 Zones & UITBREIDING 4 of 6 Zones 868MHz
INSTRUKCJA UŻYTKOWANIA
WFHC Listwa MASTER RF 6 Stref 868MHz
MANUALUL UTILIZATORULUI
WFHC MASTER RF 6 Zone & SLAVE RF 4 sau 6 Zone 868MHz
MONTERINGSANVISNING
WFHC Trådlös kopplingsbox 6 uttag
& Slavmodul med4 eller 6 uttag 868MHz
MuB_#9018820-30-25_BT-Master6-Slave4-6_(GB-FR-DE-NI-PI-RO-S)_2012-03-22.docx
& SLAVE BT-RF 4 or 6 Zones
GB
3-6
F
7-10
D
11-14
Nl
15-18
Pl
19-22
Ro
23-26
S
27-30
1

Advertisement

Table of Contents
loading

Related Manuals for Watts BT-RF MASTER

Summary of Contents for Watts BT-RF MASTER

  • Page 1 WFHC MASTER RF 6 Zones & SLAVE RF 4 or 6 Zones 868MHz 7-10 MONTAGE ANLEITUNG BT-RF MASTER 6 Zonen & SLAVE RF 4 / 6 Zonen 868MHz 11-14 HANDLEIDING WFHC MASTER RF 6 Zones & UITBREIDING 4 of 6 Zones 868MHz 15-18 INSTRUKCJA UŻYTKOWANIA...
  • Page 2 MuB_#9018820-30-25_BT-Master6-Slave4-6_(GB-FR-DE-NI-PI-RO-S)_2012-03-22.docx...

  • Page 3: Technical Characteristics

    1. USER GUIDE WFHC MASTER RF 6 Zones & SLAVE RF 4 or 6 Zones Wireless (RF 868MHz) connecting boxes specially designed to control your Under Floor Heating managed by Normally Closed actuators. Possibility to extend easily the number of zones up to 12, with the slave modules. Work in combination with our RF thermostat range (Digital and Basic) 2.
  • Page 4 5. WIRING ASSEMBLY DIAGRAM Up to 12 RF antenna connection SLAVE-RF 4 zones Pump SLAVE-RF 6 zones 230Vac 50Hz N PE L Power Supply 230Vac 230Vac 230Vac 230Vac 230Vac 50Hz N PE L 4 actuators max per zone External Power Supply 24 actuators 230Vac 50Hz...
  • Page 5 6. HOW TO INSTALL CORRECTLY YOUR RF SYSTEM Careful! Careful! The active antenna sensitivity will be reduced if it The active antenna shouldn’t be placed inside the mounted in horizontal position. metallic box. Metallic Box Metallic Box  Careful! Good The active antenna must be mounted vertically.
  • Page 6 You could now repeat the step 1 to 3 to learn others thermostats. (don’t forgot to switch off the thermostat when the learning is finished to avoid perturbation during the others learning) When you have finished the installation of all thermostats with your Master-RF, press 5 seconds on the (OK) key to exit the install menu.

  • Page 7: Caracteristiques Techniques

    1. GUIDE D’ UTILISATION WFHC MASTER RF 6 Zones & SLAVE RF 4 or 6 Zones Module de connexion radiofréquence (RF 868MHz) spécialement conçu pour la régulation de plancher chauffant hydraulique géré par électrovanne thermique (NC). Possibilité d’extension du nombre de zones jusqu’à 12 simplifié grâce à son système de “Slave” modulaire. Fonctionne en combinaisons avec notre gamme de thermostat sans fils radiofréquence (Digital ou basic) 2.
  • Page 8 5. SCHEMA DE CABLAGE Jusqu’à 12 Connexion antenne RF SLAVE-RF 4 zones Circulateur SLAVE-RF 6 zones 230Vac 50Hz N PE L Alimentation 230Vac 230Vac 230Vac 230Vac 230Vac 50Hz N PE L 4 électrovannes max par zone Alimentation externe 24 électrovannes 230Vac 50Hz MuB_#9018820-30-25_BT-Master6-Slave4-6_(GB-FR-DE-NI-PI-RO-S)_2012-03-22.docx...
  • Page 9 6. REGLE A SUIVRE POUR L’INSTALLATION L’antenne active ne doit pas être La sensibilité de reception de l’antenne est réduite dans le cas placée dans un coffret d’un montage horizontal. métallique. Coffret métallique Coffret métallique Antenne Active Antenne Active L’antenne ne doit pas être en ...

  • Page 10: Fonctions Speciales

    Sur le MASTER-RF, vérifier la bonne réception du signal de configuration envoyé par le thermostat. - Les zones précédemment sélectionnées (en attente de signal) doivent maintenant avoir leur LED allumées en vert au lieu de rouge pour vous indiquer que l’appairage avec le thermostat est effectué. - Vous pouvez maintenant mettre le thermostat en arrêt, afin de ne pas perturber l’installation des autres thermostats.

  • Page 11: Technische Daten

    1. MONTAGE ANLEITUNG Funk-Regelverteiler Master 6 Zonen BT Funk-Regelverteiler 868 MHz. Für die Einzelraumtemperaturregelung in Verbindung mit BT Funk- Raumthermostaten und stromlos geschlossenen (NC), elektrothermischen Stellantrieben, 230V AC. Die Anzahl der Zonen kann durch Kombination mit den optionalen Erweiterungsmodulen erhöht werden. 2.
  • Page 12 5. SCHALTPLAN Max. 12 Anschluß Funkantenne SLAVE-RF 4 zones Pumpe SLAVE-RF 6 zones 230Vac 50Hz N PE L 230Vac 230Vac 230Vac 230Vac Spannungsversorgung 230VAC, 50Hz N PE L Externe Spannungsversorgung Max. 24 230VAC, 50Hz Stellantriebe MuB_#9018820-30-25_BT-Master6-Slave4-6_(GB-FR-DE-NI-PI-RO-S)_2012-03-22.docx...
  • Page 13 6. INSTALLATION DES FUNKEMPFÄNGERS Ungünstig: Ungünstig: Montage im Verteilerschrank Montage horizontal neben Verteilerschrank Verteilerschran Verteilerschrank Aktive Aktive Antenne Antenne  Ungünstig: Gut: Montage 50cm vertikal neben Verteilerschrank Montage am Verteilerschrank Aktive Verteilerschrank Verteilerschrank Antenne Aktive Antenne * Für eine maximale Empfangsleistung und bei schwierigen Bedingungen sollte die Antenne mit einem Abstand von mindestens 50 cm zum Verteilerschrank installiert werden.
  • Page 14 3. Der Raumthermostat sendet nun ein Signal an den Funk-Regelverteiler. Nach erfolgreicher Zuordnung leuchten die entsprechenden Zonen am Funk-Regelverteiler jetzt grün, anstatt rot. - Sollten weitere Thermostate zugeordnet werden, muss der bereits zugeordnete Thermostat ausgeschaltet werden. Dies vermeidet eine Doppeladressierung. 4.

  • Page 15: Technische Karakteristieken

    1. HANDLEIDING WFHC MASTER RF 6 Zones & UITBREIDING 4 of 6 Zones Radio gestuurde master module (RF 868MHz). Speciaal ontworpen voor vloerverwarming d.m.v. een actie op thermische motoren.. Het is mogelijk het aantal zones uit te breiden tot maximum 12 zones met een extensiemodule. Deze eenheid werkt samen met de basis- en digitale RF thermostaten.
  • Page 16 5. BEDRADING SCHEMA Tot 12 RF antenne aansluiting Uitbreiding-RF 4 zones Pomp Uitbreiding-RF 6 zones 230Vac 50Hz N PE L Voedingsspanning 230Vac 230Vac 230Vac 230Vac 230Vac 50Hz N PE L 4 motoren max per zone Externe Voedingsspanning 24 motoren 230Vac 50Hz MuB_#9018820-30-25_BT-Master6-Slave4-6_(GB-FR-DE-NI-PI-RO-S)_2012-03-22.docx...
  • Page 17 6. CORRECTE INSTALLATIE PROCEDURE VOOR UW RF SYSTEEM Opgelet! Opgelet! Indien de antenne horizontaal wordt De actieve antenne mag niet in de kast geplaatst zal de gevoeligheid geplaatst worden. Metalen kast Box Metalen kast Active Active antenne antenne  Opgelet! Goede De actieve antenne mag niet in de buurt van De actieve antenne moet verticaal...

  • Page 18: Speciale Functies

    3. U kunt nu stappen 1 tot 3 herhalen voor het koppelen van de andere thermostaten. (Vergeet niet de thermostaten uit te schakelen na het koppelen om interferenties te vermijden.) 4. Indien U klaar bent met alle thermostaten te koppelen kunt u het initialisatie menu verlaten door gedurende 5 sec.
  • Page 19 1. Instrukcja Użytkowania WFHC Listwa MASTER RF 6 Stref Bezprzewodowa (RF 868MHz) listwa automatyki steruje pracą ogrzewania podłogowego poprzez siłowniki bezprądowo zamknięte. Możliwość łatwego powiększenia liczby stref do 12 poprzez moduł uzupełniający (Slave). Praca ze wszystkimi termostatami dostępnymi w ofercie (zwykłymi I cyfrowymi) 2.
  • Page 20 5. Schemat Podłączenia Do 12 RF antena SLAVE-RF 4 strefy Pompa SLAVE-RF 6 stref 230Vac 50Hz N PE L Zasilanie 230Vac 230Vac 230Vac 230Vac 230Vac 50Hz Max 4 siłowniki N PE L Na strefę Zewnętrzne zasilanie Max 24 siłowniki 230Vac 50Hz MuB_#9018820-30-25_BT-Master6-Slave4-6_(GB-FR-DE-NI-PI-RO-S)_2012-03-22.docx...
  • Page 21 6. Jak poprawnie zainstalować system bezprzewodowy? Uwaga! Uwaga! Zasięg anteny będzie ograniczony jeśli zostanie ona Antena nie powinna być umieszczona w środku zamontowana w pozycji poziomej metalowej szafki Metalowa szafka Metalowa szafka Antena Antena  Dobrze Uwaga! Antena musi być umieszczona w pozycji pionowej Antena nie powinna być...
  • Page 22 4. Aby skomunikować pozostałe termostaty powtórz kroki 1-3 (należy pamiętać o wyłączeniu danego termostatu po skończeniu komunikacji aby uniknąć zakłóceń przy instalacji kolejnych termostatów) 5. Po skończeniu komunikacji wszystkich termostatów z listwą automatyki Master-RF, naciśnij (OK) przez 5s. aby wyjść z menu instalacyjnego. W menu głównym możesz zobaczyć...

  • Page 23: Manualul Utilizatorului

    1. MANUALUL UTILIZATORULUI WFHC MASTER RF 6 Zone & SLAVE RF 4 sau 6 Zone Cutii de conexiuni wireless (RF 868MHz) special proiectate să comande Încălzirea sub pardoseală, controlată de dispozitivele de acţionare închise normal. Posibilitatea de extindere cu uşurinţă a numărului de zone până la 12 cu ajutorul modulelor secundare. Funcţionare în combinaţie cu gama de termostate RF (Digital şi Principal) 2.
  • Page 24 5. Schema de montaj Până la Conectarea antenei RF SLAVE-RF 4 zone Pompă SLAVE-RF 6 zone 230Vac 50Hz N PE L Alimentare 230Vac 230Vac 230Vac 230Vac 230Vac 50Hz 4 disp. de acţionare N PE L max pe zonă Alimentare externă Maximum 24 230Vac 50Hz disp.
  • Page 25 6. Cum să instalaţi correct sistemul RF Atenţie! Atenţie! Sensibilitatea antenei active va fi redusă dacă este Antena activă nu trebuie aşezată în interiorul cutiei montată în poziţie orizontală. metalice. Cutie metalică Cutie metalică Antenă activă Antenă activă  Atenţie! Bine Antena activă...

  • Page 26: Funcţii Speciale

    4. Puteţi repeta paşii 1-3 1 pentru a memora alte termostate. (nu uitaţi să închideţi termostatul când s-a încheiat memorarea pentru a evita perturbarea din partea celorlalte termostate ce fac memorări) 5. Când aţi terminat instalarea tuturor termostatelor cu ajutorul Master-RF, apăsaţi tasta (OK) timp de 5 secunde pentru a ieşi din meniul de instalare.

  • Page 27: Tekniska Data

    1. MONTERINGSANVISNING Trådlös kopplingsbox med 6 uttag Slavmodul med 4 eller 6 uttag Trådlös kopplingsbox 868 MHz. För temperaturreglering rumsvis tillsammans med trådlösa rumstermostater och elektrotermiska ställdon av NC-typ (strömlöst stängda). Antalet kanaler kan utökas med hjälp av de utbyggnadsmoduler som finns som tillbehör. 2.
  • Page 28 5. KOPPLINGSSCHEMA Max 12 Anslutn. för radioantenn SLAV-RF 4 zones Pump 230Vac 50Hz SLAV-RF 6 zones N PE L Spänningsförsörjning 230Vac 50Hz 230Vac 230Vac 230Vac 230Vac N PE L Max. 4 styrdon Extern spänningsförs örjning Max. 24 styrdon 230 V, 50 Hz MuB_#9018820-30-25_BT-Master6-Slave4-6_(GB-FR-DE-NI-PI-RO-S)_2012-03-22.docx...
  • Page 29 6. INSTALLATION AV RADIOMOTTAGAREN Ej optimalt: Ej optimalt: Montering direkt på fördelarskåpet Montering inuti fördelarskåpet Fördelarskåp Fördelarskåp Aktiv antenn Aktiv antenn  Ej optimalt: Rätt: Vågrät montering bredvid fördelarskåpet Lodrät montering 50 cm från fördelarskåpet Fördelarskåp 50 cm Fördelarskåp Aktiv antenn Aktiv antenn * För bästa möjliga mottagning, särskilt vid krävande förhållanden, bör antennen monteras minst 50 cm från fördelarskåpet.
  • Page 30 – Om flera termostater ska läras in måste den här termostaten stängas av igen för att undvika dubbeladressering. 4. För inlärning av flera rumstermostater upprepas stegen 1 till 3. Avsluta inlärningsläget genom att hålla knappen (OK) på kopplingslisten intryckt i 5 sekunder. I huvudmenyn kan de olika kanalgrupperna (kanaler som styrs av samma termostat) väljas med( ) eller ( ).
  • Page 31 MuB_#9018820-30-25_BT-Master6-Slave4-6_(GB-FR-DE-NI-PI-RO-S)_2012-03-22.docx...
  • Page 32 PPLIMP10263Ab – Rev 12/04/2011 MuB_#9018820-30-25_BT-Master6-Slave4-6_(GB-FR-DE-NI-PI-RO-S)_2012-03-22.docx...
