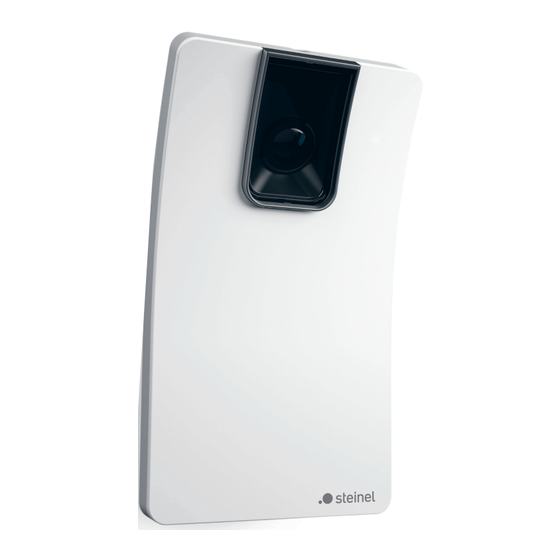

- Page 1 HPD2 KNX...
- Page 2 DE – Schnellinstallation HPD2 1. Anschluss KNX-Bus • Schließen Sie den HPD2 an den KNX Bus an. Eine Zusatzspannungsversorgung ist für den Betrieb erforderlich. • Verbinden Sie einen PC oder Laptop mit der Micro-USB-Schnittstelle auf der Unterseite des HPD2. Auf Ihrem PC erscheint hierdurch ein neuer Netzwerkadapter. Konfigurieren Sie diesen mit der IPv4 Adresse 10.88.0.1 –...
- Page 3 2. Anmeldung – Standard IP-Adresse bei Verbindung über die Micro-USB-Schnittstelle: 10.88.0.2 • Geben Sie die IP-Adresse des HPD2 in Ihrem Browser ein (siehe Handbuch). Das Passwort für die Erstanmeldung lautet „adm123“. – 3 –...
-
Page 4: Passwörter Ändern
– Min. 3 Zeichentypen: Es wird unterschieden in Klein- und Großbuchstaben, Zahlen und Sonderzeichen. Das Passwort für den Zugriff auf das Kamerabild (z. B. für den Betriebsrat) lautet „steinel“. Es ist in den Werkseinstellungen hinterlegt. 10 Minuten nach der Erstinbetriebnahme wird ein Passwort für den Zugriff auf das Kamerabild gefordert. - Page 5 4. Einstellungen 4.0 DE Im Reiter „Einstellungen“ können die Sensoreinstellungen vorgenommen werden. Zusätzlich kann hier der KNX Programmiermodus aktiviert werden. – 5 –...
- Page 6 4.1 Sensoreinstellungen Erfassungssensitivität Die Erfassungssensitivität kann im Bereich von 0 bis 100 eingestellt werden. Sie dient als Schwellenwert für die Personenerkennung. Die Werkseinstellung liegt bei 35. Die Erfassungssensitivität muss angepasst werden, wenn es zu Fehlzählungen kommt. 50/60Hz Antiflicker • Stellen Sie das Netzteil auf die Standard-Netzfrequenz ihres Landes ein (eine falsch eingestellte Frequenz kann durch das Flackern der Leuchte Probleme beim Erfassen von Personen verursachen).
- Page 7 Bildanzeige Bild 4.3 DE – Nachtmodus aktivieren: Aktiviert Infrarotlicht bei geringer Helligkeit. Bild 4.3 EN – Nachtmodus deaktivieren: Deaktiviert das Infrarotlicht. Keine Erfassung bei geringer Helligkeit. – Sichere Erfassung aktiviert (lange Analysezeit): Hohe Zuverlässigkeit der Erfassung durch mehrere Durchläufe des Analyseprozesses. Die Erfassungszeit erhöht sich dabei um das vierfache der Einzelbildauswertung.
- Page 8 5. Firmware-Aktualisierung Auf unserer Webseite wird immer die aktuellste Firmware zum Download bereit gestellt. Wenn Sie Ihren HPD2 aktualisieren möchten, laden Sie die Firmware auf Ihren PC herunter. • Wählen Sie im Menü Firmwareupdate die zuvor gespeicherte Firmware aus • Klicken Sie auf „Update um die Aktualisierung zu starten Nach der Aktualisierung startet der HPD2 neu und Sie können sich dann erneut einloggen.
- Page 9 Für den gewünschten Erfassungsbereich müssen Zonen definiert werden. Nicht zu erfassende Flächen müssen als Nicht- Erfassungszonen definiert werden. Die Zonen werden durch das Setzen der Eckpunkte im Kamerabild definiert. Bitte beachten Sie, dass der Zugriff auf das Kamerabild nur bei einer Verbindung über die Micro-USB-Schnittstelle und nur innerhalb der ersten 30 Minuten nach dem Einschalten des HPD2 möglich ist.
- Page 10 GB – Quick Installation HPD2 1. Connection KNX-Bus • Connect the HPD2 to the KNX bus. Operation requires an additional voltage supply. • Connect a PC or laptop to the micro-USB port on the underside of the HPD2. Your PC will now show a new network adapter. Configure this with IPv4 address 10.88.0.1 –...
- Page 11 2. Login – Standard IP address when connected via the micro-USB interface: 10.88.0.2 • Enter the IP address of the HPD2 in your browser (see manual). The password for the first login is ‘adm123’. – 11 –...
-
Page 12: Change Passwords
– At least 3 character types: a distinction is drawn between lower and upper-case letters, numbers and special characters. The password for accessing the camera image (e. g. for the works council) is "steinel". It is stored in the factory settings. - Page 13 4. Settings 4.0 EN The sensor settings can be made in the “Settings” tab. The KNX programming mode can also be activated here. – 13 –...
- Page 14 Sensor settings Detection sensitivity The detection sensitivity can be adjusted in a range from 0 to 100. It is used as a threshold value for recognition of persons. The factory settings is 35. The detection sensitivity must be adjusted if miscounts occur. 50/60Hz anti-flicker •...
- Page 15 Display Bild 4.3 EN – Enable night mode: Enables infra red lighting during low light conditions. – Disable night mode: Infra red light disabled. No detection performed below 0.2 lux. – Enable hi-res detection: Detection is made in several sequential runs and can give better reliability. Detection time is four times longer however. –...
-
Page 16: Firmware Update
Bild 6.1 DE 5. Firmware update Our website always provides the latest firmware for downloading. If you wish to update your HPD2, download to the firmware to your PC. • Open the firmware update menu and select the firmware you have downloaded and saved •... - Page 17 Sections must be defined for the detection zone you wish to cover. Areas not to be included must be defined as non-detection zones. The zones are defined by setting the corner points in the camera image. Please note that access to the camera image is only possible when connected via the micro-USB interface and only within the first 30 minutes after switching on the HPD2.
- Page 18 STEINEL Vertrieb GmbH Dieselstraße 80-84 33442 Herzebrock-Clarholz Tel: +49/5245/448-188 www.steinel.de Contact www.steinel.de/contact...
