True Presence®
COM1/COM2/BT IPD
Hallway
DE
DE
GB
GB

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the True Presence COM1 and is the answer not in the manual?

Questions and answers

Subscribe to Our Youtube Channel

Related Manuals for STEINEL True Presence COM1

Summary of Contents for STEINEL True Presence COM1

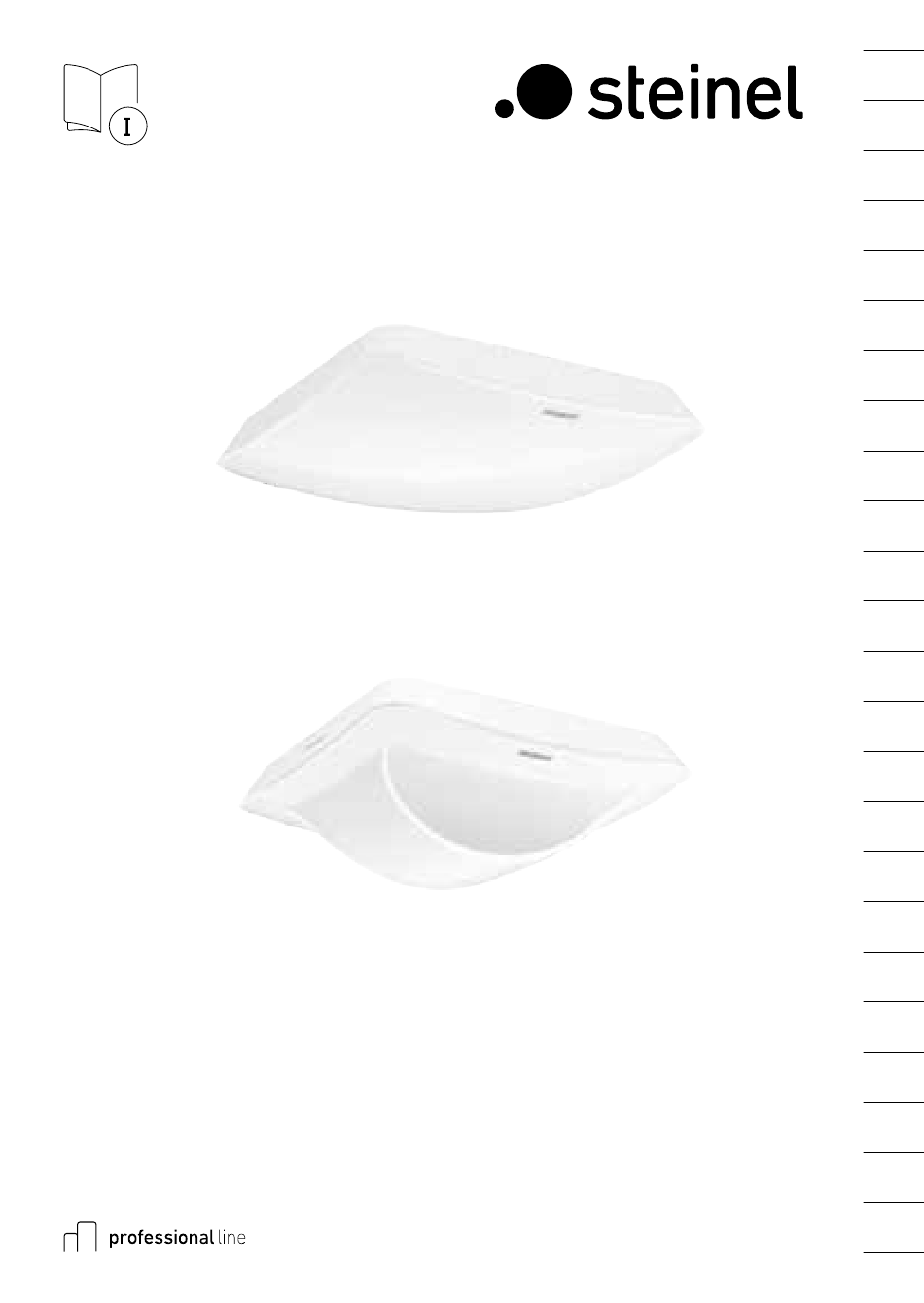

  • Page 1 True Presence® Hallway COM1/COM2/BT IPD...
  • Page 2 True Presence COM1/ COM2/BT IPD UP DE ..8 Textteil beachten! GB ..17 Follow written instructions! 50 mm 52 mm 103 mm 52 mm 103 mm - 2 -...
  • Page 3 True Presence COM1/ Hallway COM1/COM2/ COM2/BT IPD AP BT IPD UP 45 mm 52 mm 103 mm 123 mm 52 mm 66,5 mm 103 mm 123 mm - 3 -...
  • Page 4 3.10 3.13 True Presence Hallway COM1/COM2/ BT IPD AP 2,8 m 15 m 3.14 Hallway 2-4 m 3.11 25 m 123 mm COM 1 62 mm 123 mm < 50m 3.12 COM 2 < 50m - 4 -...
  • Page 5 BT IPD BT IPD AP COM 1 AP COM 1 UP S N N < 50m COM 2 AP COM 2 UP B1 B0 S N N B1 B0 < 50m - 5 -...
  • Page 6 BT IPD UP - 6 -...
  • Page 7 - 7 -...

  • Page 8: Zu Diesem Dokument

    ® 3. True Presence COM1/COM2/BT IPD 1. Zu diesem Dokument Hallway COM1/COM2/BT IPD – Bitte sorgfältig lesen und aufbewahren! – Urheberrechtlich geschützt. Bestimmungsgemäßer Gebrauch Nachdruck, auch auszugsweise, nur – Sensor zur Deckenmontage im mit unserer Genehmigung. Innenbereich. – Änderungen, die dem technischen Fortschritt dienen, vorbehalten.

  • Page 9: Elektrischer Anschluss

    Anschluss Netzzuleitung COM1 UP: Variante Unterputz (Abb. 4.1/4.4/4.7) AP: Variante Aufputz Anschluss Netzzuleitung COM2 (Abb. 4.2/4.5/4.8) Leitungslänge zwischen Sensor und Anschluss Netzzuleitung BT IPD Taster < 50 m. (Abb. 4.3/4.6/4.9) Lieferumfang (Abb. 3.1, Abb. 3.4, Abb. 3.7, Abb. 3.10) 5. Montage Produktmaße (Abb. 3.2, Abb. 3.5, • Alle Bauteile auf Beschädigungen Abb. 3.8, Abb. 3.11) prüfen.
  • Page 10 Nur COM1/COM2: reduzierter Empfindlichkeit. Dämmerungseinstellung: 500 Lux Szenario 6: Zeiteinstellung Hallway COM1: 5 min Hotelzimmer, Raum mit schlafenden Zeiteinstellung True Presence COM1: 40 s Personen Zeiteinstellung HLK: 15 min – Auch dieses Szenario bietet maximale Voll-/Halbautomatik: Vollautomatik Empfindlichkeit. Zusätzlich ist die Einschalt verzögerungen HLK:...
  • Page 11 Die Reichweite kann für beide Richtungen gung einschalten soll, wird die Teach-IN- separat über die Smart Remote App Funktion gewählt. Nach 10 Sekunden eingestellt werden. Das Steinel-Logo wird der so gemessene Wert der Umge- auf dem Sensor gibt die Richtung an. bungshelligkeit gespeichert. Gleichzeitig (Abb. 6.1)
  • Page 12 Dabei wird die Schaltautomatik vorüber- Für das Auslesen des Sensors mit gehend unterbrochen. Smartphone oder Tablet muss die STEINEL Smart Remote App aus Ihrem Präsentationsmodus AppStore heruntergeladen werden. Es ist Wird bei Vollautomatik und aktiver Last ein Bluetooth-fähiges Smartphone oder der Eingang S verwendet, aktiviert der Tablet erforderlich.

  • Page 13: Wartung Und Pflege

    Initialisierung: LED blinkt blau Hiermit erklärt die STEINEL Vertrieb Normalbetrieb: LED aus GmbH, dass der Funkanlagentyp Bluetooth-Verbindung aktiv: True Presence COM1/COM2/BT IPD / LED blinkt langsam blau Hallway COM1/COM2/BT IPD der Richt- Testbetrieb Bewegung Hallway: linie 2014/53/EU entspricht. Der vollstän- LED leuchtet dauerhaft grün...
  • Page 14 Rechte unberührt. Die hier beschriebenen Leistungen gelten zusätz- lich zu den gesetzlichen Rechten und beschränken oder ersetzen diese nicht. Die Garantie gilt für sämtliche STEINEL- Produkte, die in Deutschland gekauft und verwendet werden. Es gilt deutsches Recht unter Ausschluss des Überein- kommens der Vereinten Nationen über...

  • Page 15: Technische Daten

    11. Technische Daten Abmessungen True Presence UP: 103 × 103 × 50 (L × H × T in mm) True Presence AP: 123 × 123 × 45 Hallway UP: 103 × 103 × 66,5 Hallway AP: 123 × 123 × 62 Eingangsspannung 220-240 V, 50/60 Hz Leistungsaufnahme...
  • Page 16 12. Betriebsstörungen Störung Ursache Abhilfe Licht schaltet nicht ein ■ keine Anschluss- ■ Anschlussspannung spannung überprüfen ■ Lux-Wert zu niedrig ■ Lux-Wert langsam eingestellt erhöhen bis Licht einschaltet ■ keine Bewegungs- ■ Freie Sicht auf den erfassung Sensor herstellen ■ Erfassungsbereich überprüfen Licht schaltet nicht aus ■...

  • Page 17: About This Document

    ® 3. True Presence COM1/COM2/BT IPD 1. About this document Hallway COM1/COM2/BT IPD – Please read carefully and keep in a safe place. Proper use – Under copyright. – Sensor for ceiling mounting indoors. Reproduction either in whole or in part only with our consent.

  • Page 18: Installation

    Connect the mains power supply lead Cable length between sensor and button COM2 < 50 m. (Fig. 4.2/4.5/4.8) Connecting the BT IPD mains power Package contents (Fig. 3.1, Fig. 3.4, supply lead Fig. 3.7, Fig. 3.10) (Fig. 4.3/4.6/4.9) Product dimensions (Fig. 3.2, Fig. 3.5, Fig. 3.8, Fig. 3.11) 5. Installation Product components (Fig.
  • Page 19 500 lux Scenario 4: Time setting, Hallway COM1: 5 min Noisy workspace, light industry, hallways Time setting, True Presence COM1: 40 s – The sensor can be triggered by Time setting, HVAC: 15 min vibrations. In scenarios 7-9, this Fully / semi-automatic mode: fully may lead to longer stay-ON times.
  • Page 20 (Fig. 6.1) a maximum of 60 minutes. When the a The reach shown by "S" points to the response threshold is exceeded, the direction in which the S in the Steinel sensor switches OFF after the stay-ON logo points. time expires.
  • Page 21 Tells the sensor how to interpret incoming To read off the sensor via smartphone or signal S. Assigning external buttons allows tablet, you must download the STEINEL you to operate the detector as a semi-auto- Smart Remote app from your app store.

  • Page 22: Maintenance And Care

    EU countries only retailer or contact us at STEINEL (UK) Under the current European Directive on Limited, 25 Manasty Road, Axis Park, Waste Electrical and Electronic Equip-...

  • Page 23: Technical Specifications

    11. Technical specifications Dimensions True Presence UP: 103 × 103 × 50 (L × D × H in mm) True Presence AP: 123 × 123 × 45 Hallway UP: 103 × 103 × 66.5 Hallway AP: 123 × 123 × 62 Input voltage 220-240 V, 50 / 60 Hz Power consumption •...

  • Page 24: Troubleshooting

    UWB transmitter power ≤ -41 dBm/MHz Bluetooth frequency 2.4-2.48 GHz Hallway frequency 5.8 GHz Bluetooth transmitter power 5 dBm/3 mW Hallway transmitter power < 1 mW 12. Troubleshooting Malfunction Cause Remedy Light does not switch ON ■ No supply voltage ■ Check supply voltage ■...
  • Page 25 Malfunction Cause Remedy Sensor not connecting with ■ App or smartphone ■ Restart mobile terminal the app system crash device - 25 -...
  • Page 26 STEINEL Vertrieb GmbH Dieselstraße 80-84 33442 Herzebrock-Clarholz Tel: +49/5245/448-188 www.steinel.de Contact www.steinel.de/contact...
