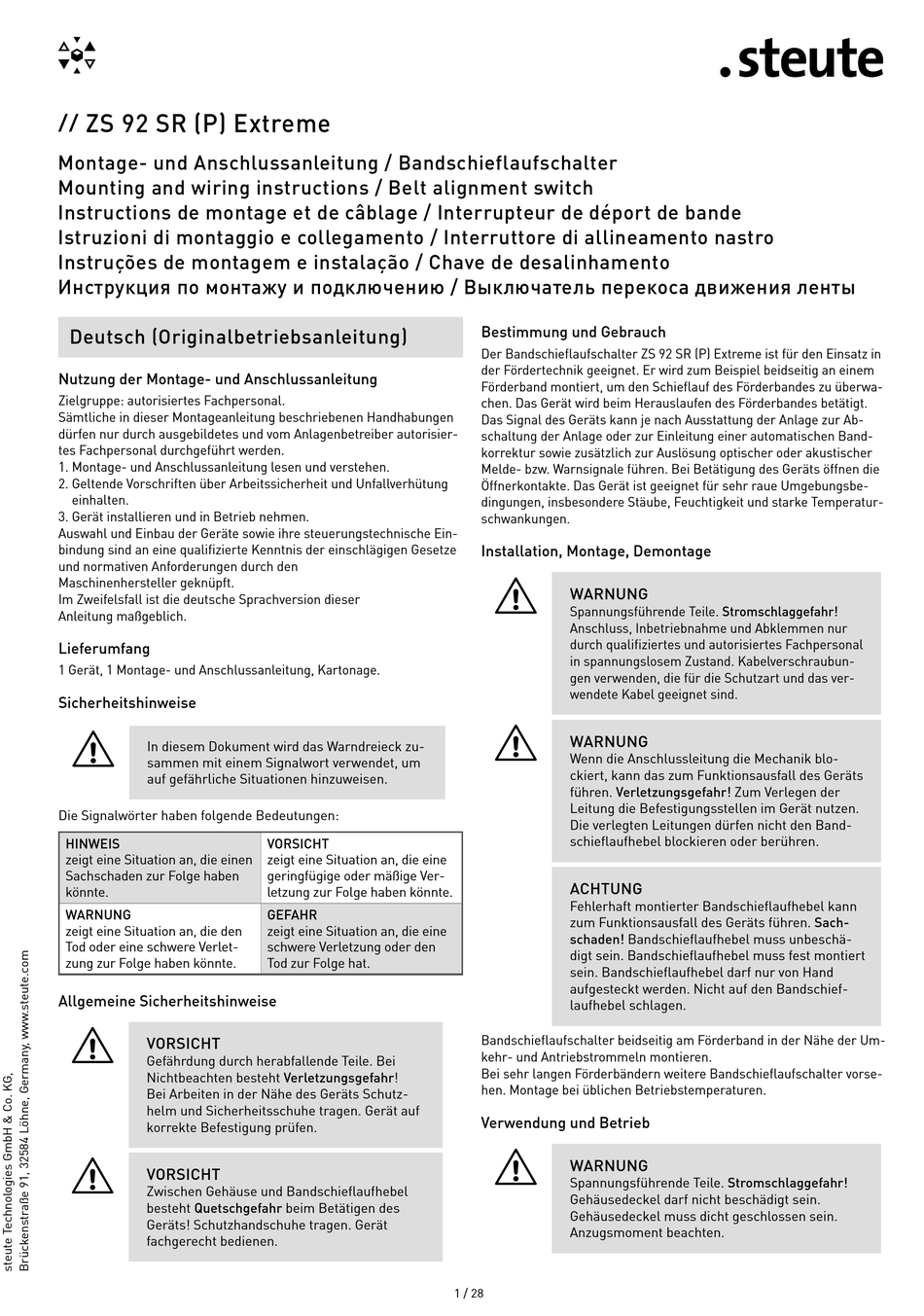

steute ZS 92 SR Extreme Mounting And Wiring Instructions

ZS 92 SR (P) Extreme
//
Montage- und Anschlussanleitung / Bandschieflaufschalter
Mounting and wiring instructions / Belt alignment switch
Instructions de montage et de câblage / Interrupteur de déport de bande
Istruzioni di montaggio e collegamento / Interruttore di allineamento nastro
Instruções de montagem e instalação / Chave de desalinhamento
Инструкция по монтажу и подключению / Выключатель перекоса движения ленты
Deutsch (Originalbetriebsanleitung)
Nutzung der Montage- und Anschlussanleitung
Zielgruppe: autorisiertes Fachpersonal.
Sämtliche in dieser Montageanleitung beschriebenen Handhabungen
dürfen nur durch ausgebildetes und vom Anlagenbetreiber autorisier-
tes Fachpersonal durchgeführt werden.
1. Montage- und Anschlussanleitung lesen und verstehen.
2. Geltende Vorschriften über Arbeitssicherheit und Unfallverhütung
einhalten.
3. Gerät installieren und in Betrieb nehmen.
Auswahl und Einbau der Geräte sowie ihre steuerungstechnische Ein-
bindung sind an eine qualifizierte Kenntnis der einschlägigen Gesetze
und normativen Anforderungen durch den
Maschinenhersteller geknüpft.
Im Zweifelsfall ist die deutsche Sprachversion dieser
Anleitung maßgeblich.
Lieferumfang
1 Gerät, 1 Montage- und Anschlussanleitung, Kartonage.
Sicherheitshinweise
=
In diesem Dokument wird das Warndreieck zu-
sammen mit einem Signalwort verwendet, um
auf gefährliche Situationen hinzuweisen.
Die Signalwörter haben folgende Bedeutungen:
HINWEIS
zeigt eine Situation an, die einen
Sachschaden zur Folge haben
könnte.
WARNUNG
zeigt eine Situation an, die den
Tod oder eine schwere Verlet-
zung zur Folge haben könnte.
Allgemeine Sicherheitshinweise
=
VORSICHT
Gefährdung durch herabfallende Teile. Bei
Nichtbeachten besteht Verletzungsgefahr!
Bei Arbeiten in der Nähe des Geräts Schutz-
helm und Sicherheitsschuhe tragen. Gerät auf
korrekte Befestigung prüfen.
=
VORSICHT
Zwischen Gehäuse und Bandschieflaufhebel
besteht Quetschgefahr beim Betätigen des
Geräts! Schutzhandschuhe tragen. Gerät
fachgerecht bedienen.
VORSICHT
zeigt eine Situation an, die eine
geringfügige oder mäßige Ver-
letzung zur Folge haben könnte.
GEFAHR
zeigt eine Situation an, die eine
schwere Verletzung oder den
Tod zur Folge hat.
Bestimmung und Gebrauch

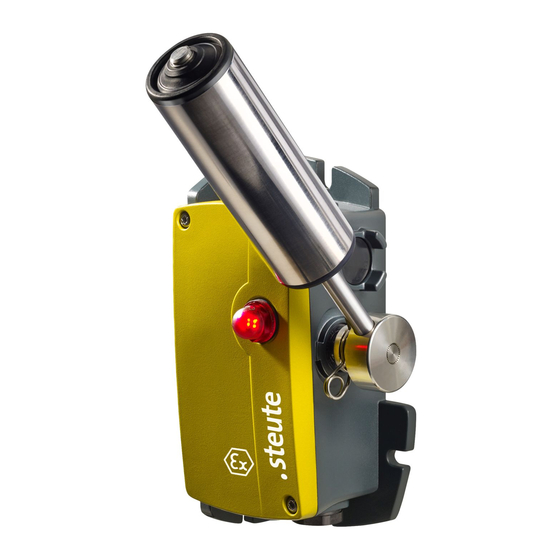

Der Bandschieflaufschalter ZS 92 SR (P) Extreme ist für den Einsatz in
der Fördertechnik geeignet. Er wird zum Beispiel beidseitig an einem
Förderband montiert, um den Schieflauf des Förderbandes zu überwa-
chen. Das Gerät wird beim Herauslaufen des Förderbandes betätigt.
Das Signal des Geräts kann je nach Ausstattung der Anlage zur Ab-
schaltung der Anlage oder zur Einleitung einer automatischen Band-
korrektur sowie zusätzlich zur Auslösung optischer oder akustischer
Melde- bzw. Warnsignale führen. Bei Betätigung des Geräts öffnen die
Öffnerkontakte. Das Gerät ist geeignet für sehr raue Umgebungsbe-
dingungen, insbesondere Stäube, Feuchtigkeit und starke Temperatur-
schwankungen.
Installation, Montage, Demontage
=
WARNUNG
Spannungsführende Teile. Stromschlaggefahr!
Anschluss, Inbetriebnahme und Abklemmen nur
durch qualifiziertes und autorisiertes Fachpersonal
in spannungslosem Zustand. Kabelverschraubun-
gen verwenden, die für die Schutzart und das ver-
wendete Kabel geeignet sind.
=
WARNUNG
Wenn die Anschlussleitung die Mechanik blo-
ckiert, kann das zum Funktionsausfall des Geräts
führen. Verletzungsgefahr! Zum Verlegen der
Leitung die Befestigungsstellen im Gerät nutzen.
Die verlegten Leitungen dürfen nicht den Band-
schieflaufhebel blockieren oder berühren.
ACHTUNG
Fehlerhaft montierter Bandschieflaufhebel kann
zum Funktionsausfall des Geräts führen. Sach-
schaden! Bandschieflaufhebel muss unbeschä-
digt sein. Bandschieflaufhebel muss fest montiert
sein. Bandschieflaufhebel darf nur von Hand
aufgesteckt werden. Nicht auf den Bandschief-
laufhebel schlagen.
Bandschieflaufschalter beidseitig am Förderband in der Nähe der Um-
kehr- und Antriebstrommeln montieren.
Bei sehr langen Förderbändern weitere Bandschieflaufschalter vorse-
hen. Montage bei üblichen Betriebstemperaturen.
Verwendung und Betrieb
=
WARNUNG
Spannungsführende Teile. Stromschlaggefahr!
Gehäusedeckel darf nicht beschädigt sein.
Gehäusedeckel muss dicht geschlossen sein.
Anzugsmoment beachten.
1 / 28
