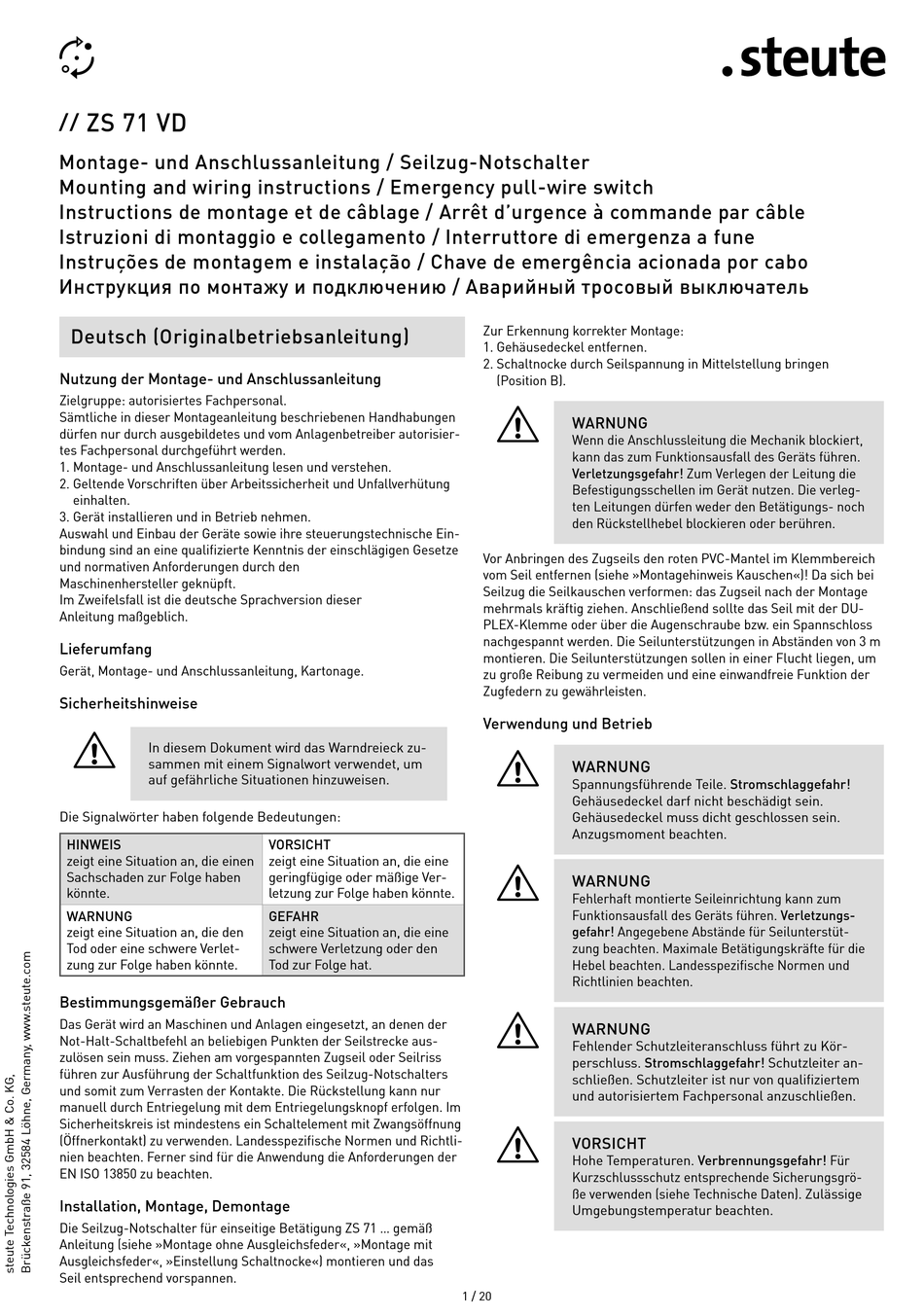

steute ZS 71 VD Mounting And Wiring Instructions

ZS 71 VD
//
Montage- und Anschlussanleitung / Seilzug-Notschalter
Mounting and wiring instructions / Emergency pull-wire switch
Instructions de montage et de câblage / Arrêt d'urgence à commande par câble
Istruzioni di montaggio e collegamento / Interruttore di emergenza a fune
Instruções de montagem e instalação / Chave de emergência acionada por cabo
Инструкция по монтажу и подключению / Аварийный тросовый выключатель
Deutsch (Originalbetriebsanleitung)
Nutzung der Montage- und Anschlussanleitung
Zielgruppe: autorisiertes Fachpersonal.
Sämtliche in dieser Montageanleitung beschriebenen Handhabungen
dürfen nur durch ausgebildetes und vom Anlagenbetreiber autorisier-
tes Fachpersonal durchgeführt werden.
1. Montage- und Anschlussanleitung lesen und verstehen.
2. Geltende Vorschriften über Arbeitssicherheit und Unfallverhütung
einhalten.
3. Gerät installieren und in Betrieb nehmen.
Auswahl und Einbau der Geräte sowie ihre steuerungstechnische Ein-
bindung sind an eine qualifizierte Kenntnis der einschlägigen Gesetze
und normativen Anforderungen durch den
Maschinenhersteller geknüpft.
Im Zweifelsfall ist die deutsche Sprachversion dieser
Anleitung maßgeblich.
Lieferumfang
Gerät, Montage- und Anschlussanleitung, Kartonage.
Sicherheitshinweise
=
In diesem Dokument wird das Warndreieck zu-
sammen mit einem Signalwort verwendet, um
auf gefährliche Situationen hinzuweisen.
Die Signalwörter haben folgende Bedeutungen:
HINWEIS
zeigt eine Situation an, die einen
Sachschaden zur Folge haben
könnte.
WARNUNG
zeigt eine Situation an, die den
Tod oder eine schwere Verlet-
zung zur Folge haben könnte.
Bestimmungsgemäßer Gebrauch
Das Gerät wird an Maschinen und Anlagen eingesetzt, an denen der
Not-Halt-Schaltbefehl an beliebigen Punkten der Seilstrecke aus-
zulösen sein muss. Ziehen am vorgespannten Zugseil oder Seilriss
führen zur Ausführung der Schaltfunktion des Seilzug-Notschalters
und somit zum Verrasten der Kontakte. Die Rückstellung kann nur
manuell durch Entriegelung mit dem Entriegelungsknopf erfolgen. Im
Sicherheitskreis ist mindestens ein Schaltelement mit Zwangsöffnung
(Öffnerkontakt) zu verwenden. Landesspezifische Normen und Richtli-
nien beachten. Ferner sind für die Anwendung die Anforderungen der
EN ISO 13850 zu beachten.
Installation, Montage, Demontage
Die Seilzug-Notschalter für einseitige Betätigung ZS 71 ... gemäß
Anleitung (siehe »Montage ohne Ausgleichsfeder«, »Montage mit
Ausgleichsfeder«, »Einstellung Schaltnocke«) montieren und das
Seil entsprechend vorspannen.
VORSICHT
zeigt eine Situation an, die eine
geringfügige oder mäßige Ver-
letzung zur Folge haben könnte.
GEFAHR
zeigt eine Situation an, die eine
schwere Verletzung oder den
Tod zur Folge hat.
Zur Erkennung korrekter Montage:
1. Gehäusedeckel entfernen.
2. Schaltnocke durch Seilspannung in Mittelstellung bringen
(Position B).
=
WARNUNG
Wenn die Anschlussleitung die Mechanik blockiert,
kann das zum Funktionsausfall des Geräts führen.
Verletzungsgefahr! Zum Verlegen der Leitung die
Befestigungsschellen im Gerät nutzen. Die verleg-
ten Leitungen dürfen weder den Betätigungs- noch
den Rückstellhebel blockieren oder berühren.
Vor Anbringen des Zugseils den roten PVC-Mantel im Klemmbereich
vom Seil entfernen (siehe »Montagehinweis Kauschen«)! Da sich bei
Seilzug die Seilkauschen verformen: das Zugseil nach der Montage
mehrmals kräftig ziehen. Anschließend sollte das Seil mit der DU-
PLEX-Klemme oder über die Augenschraube bzw. ein Spannschloss
nachgespannt werden. Die Seilunterstützungen in Abständen von 3 m
montieren. Die Seilunterstützungen sollen in einer Flucht liegen, um
zu große Reibung zu vermeiden und eine einwandfreie Funktion der
Zugfedern zu gewährleisten.
Verwendung und Betrieb
=
WARNUNG
Spannungsführende Teile. Stromschlaggefahr!
Gehäusedeckel darf nicht beschädigt sein.
Gehäusedeckel muss dicht geschlossen sein.
Anzugsmoment beachten.
=
WARNUNG
Fehlerhaft montierte Seileinrichtung kann zum
Funktionsausfall des Geräts führen. Verletzungs-
gefahr! Angegebene Abstände für Seilunterstüt-
zung beachten. Maximale Betätigungskräfte für die
Hebel beachten. Landesspezifische Normen und
Richtlinien beachten.
=
WARNUNG
Fehlender Schutzleiteranschluss führt zu Kör-
perschluss. Stromschlaggefahr! Schutzleiter an-
schließen. Schutzleiter ist nur von qualifiziertem
und autorisiertem Fachpersonal anzuschließen.
=
VORSICHT
Hohe Temperaturen. Verbrennungsgefahr! Für
Kurzschlussschutz entsprechende Sicherungsgrö-
ße verwenden (siehe Technische Daten). Zulässige
Umgebungstemperatur beachten.
