Summary of Contents for Miele PFD 400

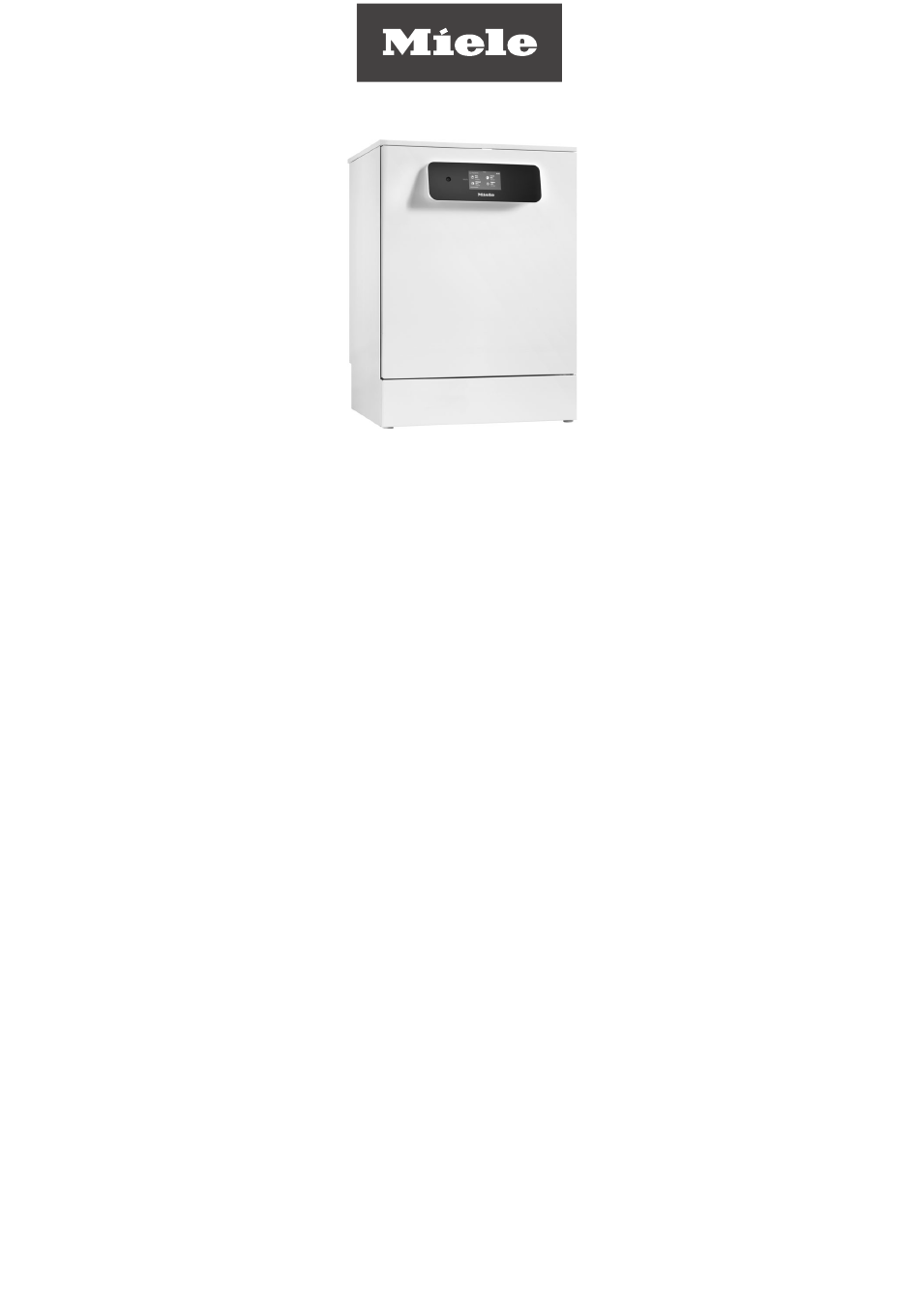

- Page 1 PFD 400 - PFD 407 Installationsplan Installation plan Plano de instalación Schéma d’installation Schema di installazione Монтажный план M.-Nr. 11 935 770...
- Page 2 de ............................en ............................18 es ............................32 fr ............................46 it ............................60 ru ............................74...
-
Page 3: Table Of Contents
de - Inhalt Installationshinweise....................... Berechtigung zur Installation..................Anforderungen an die Umgebung ................. Elektroanschluss ......................Wasseranschluss......................Anschluss externer Dosierung..................Gerätemaße ........................Standgeräte ........................Unterbaugeräte........................Unterbaugeräte........................Anschlüsse........................10 Anschlüsse an der Geräterückseite................... 10 Anschlüsse bauseits......................11 Externe Dosierung ......................12 Technische Daten ......................13 Elektroanschluss ....................... -
Page 4: Installationshinweise
In diesem Installationsplan sind die Maße des Gerätes, die techni- schen Daten und die bauseitigen Voraussetzungen für die Installation des Geschirrspülers beschrieben. Berechtigung zur Der Geschirrspüler darf nur durch den Miele Kundendienst, einen Installation Fachhändler oder eine entsprechend qualifizierte Fachkraft installiert und in Betrieb genommen werden. -
Page 5: Wasseranschluss
Kalt- und Warmwasser mit einem Y-Stück an Kalt- wasser angeschlossen werden. Die Absperrventile müssen nach der Geräteinstallation zugänglich sein, damit der Wasserzulauf außerhalb der Nutzungszeit geschlos- sen werden kann. 1) PFD 400: Anschluss an Kalt- oder Warmwasser mit einem Wasserzulaufschlauch... -
Page 6: Anschluss Externer Dosierung
de - Installationshinweise Wasserablauf Der Geschirrspüler soll vorzugsweise an ein separates, bauseitiges Ablaufsystem angeschlossen werden. Wenn kein separater Anschluss vorhanden ist, empfehlen wir den Anschluss an einen Doppelkam- mer-Siphon. Für den Anschluss des Schlauches an das bauseitige Ablaufsystem verwenden Sie die im Beipack liegende Schlauchschelle. Der bauseitige Anschlussstutzen für den Ablaufschlauch kann für ver- schiedene Schlauchdurchmesser ausgelegt sein. -
Page 7: Gerätemaße
- Gerätemaße Standgeräte PFD 400 PFD 401 (DOS) PFD 402 (DOS) PFD 404 (DOS) PFD 405 (DOS) PFD 407 (DOS) vorderer Sockelbereich je nach Gerätetyp abweichend... -
Page 8: Unterbaugeräte
- Gerätemaße Unterbaugeräte PFD 400 U, PFD 401 U PFD 401 U DOS, PFD 402 U (DOS), PFD 405 U (DOS) vorderer Sockelbereich je nach Gerätetyp abweichend... -
Page 9: Unterbaugeräte
de - Gerätemaße Unterbaugeräte PFD 404 U, PFD 407 U PFD 404 U DOS, PFD 407 U DOS... -
Page 10: Anschlüsse
de - Anschlüsse Anschlüsse an der Geräterückseite PFD 400 PFD 401 (DOS), PFD 402 (DOS), PFD 405 (DOS) PFD 404 (DOS), PFD 407 (DOS) Abwasser Elektroanschluss Warmwasser Kaltwasser und Kaltwasseranschluss für Dampfkondensator externe Dosierung, Anschluss Spannungsversorgung Potenzialausgleich externe Dosierung, Anschluss Dosierschlauch... -
Page 11: Anschlüsse Bauseits
de - Anschlüsse Anschlüsse bauseits >50 mm Abwasser Elektroanschluss Warmwasser Kaltwasser und Kaltwasseranschluss für Dampfkondensator externe Dosierung, Anschluss Spannungsversorgung Potenzialausgleich externe Dosierung, Anschluss Dosierschlauch... -
Page 12: Externe Dosierung
de - Anschlüsse Externe Dosierung Förderhöhe max. 1,5 m Dosierschlauch Länge, DOS-Modul bis Sauglanze 1,8 m Dosierschlauch Länge, Geräterückseite bis DOS-Modul 2,8 m Anschlussleitung Länge, Geräterückseite bis DOS-Modul 2,8 m Stellen Sie den Behälter neben dem Reinigungsautomaten auf den Fußboden oder in einen benachbarten Schrank. Der Behälter darf nicht auf dem Reinigungsautomaten oder oberhalb des Automaten ab- gestellt werden. -
Page 13: Technische Daten
1,9 m Netzanschlussleitung Querschnitt 4 x 2,5 mm 3 x 1,5 mm Heizleistung 6,7 kW 2,5 kW Gesamtanschluss 7,1 kW 2,9 kW * Umrüstung durch den Miele Werkkundendienst ** CEE-Stecker nur für AT, BE, CH, DE, DK, FI, FR, IE, KZ, LU, NL, NO, RU, SE, UA... -
Page 14: Wasserzulauf
7,5 l/min Anschlussgewinde bauseits (flächendichtend) 3/4 Zoll Anschlussschlauch Länge 1,5 m Anschlussschlauch Verlängerung * 1,5 m * nachkaufbares Zubehör Wasserablauf Wassertemperatur max. PFD 400, PFD 401: 70 °C PFD 402: 80 °C PFD 404, PFD 405: 85 °C PFD 407: 93 °C Ablaufschlauch Länge 1,5 m Ablaufschlauch Länge max. -
Page 15: Maße
de - Technische Daten Maße Standgerät Unterbaugerät Höhe 835 mm 820 mm Höhenverstellung 60 mm 60 mm Breite 598 mm 598 mm Tiefe PFD 400, PFD 401, PFD 402, PFD 405: 598 mm 580 mm PFD 404, PFD 407: 598 mm 595 mm Tiefe inklusive Bedienpult PFD 400, PFD 401, PFD 402, PFD 405: 638 mm 620 mm PFD 404, PFD 407: 638 mm 635 mm Tiefe bei geöffneter Tür PFD 400, PFD 401, PFD 402, PFD 405: 1203 mm... -
Page 16: Emissionswerte
de - Technische Daten Emissionswerte PFD 400, PFD 401, PFD 404, PFD 407 PFD 402, PFD 405 Schallleistungspegel 59 dB(A) re 1 pW 57 dB(A) re 1 pW Schalldruckpegel am Arbeitsplatz 47 dB(A) 45 dB(A) Wärmeabgabe an den Raum 1,44 MJ/h 1,44 MJ/h Betriebsbedingungen Umgebungstemperatur +5 – +40 °C Relative Luftfeuchte: maximal bis 31 °C 80 % linear abnehmend bis 40 °C 50 %... - Page 17 en - Contents Installation notes ......................18 Installation requirements ....................18 Environmental requirements..................18 Electrical connection ..................... 18 Water connection ......................19 Connecting an external dispensing system ..............20 Appliance dimensions..................... 21 Freestanding appliances ....................21 Built-under appliances ...................... 22 Built-under appliances ......................
-
Page 18: Installation Notes
Fit the protect- appliances ive sheet above the door, underneath the worktop. Electrical All work on the electrical connection must be carried out by the Miele connection Customer Service Department, an authorised Miele dealer or a quali- fied electrician. -
Page 19: Water Connection
en - Installation notes Water connection The dishwasher must only be connected to fully vented pipework. A brief increase in the water pressure can damage components of the dishwasher. Regulations in Germany and Switzerland In line with national provisions relating to the protection of drinking water, the non-return valves supplied for the cold and hot water sup- plies must be must be installed between the stopcock and the water inlet hose. -
Page 20: Connecting An External Dispensing System
en - Installation notes Drain The dishwasher drain hose should be connected to a separate on-site drainage system for the dishwasher only. If a separate connection is not available, we recommend connecting the hose to a dual-chamber siphon. If the hose is to be fitted directly to the drainage system on site, use the hose clip supplied with the dishwasher. -
Page 21: Appliance Dimensions
en - Appliance dimensions Freestanding appliances PFD 400 PFD 401 (DOS) PFD 402 (DOS) PFD 404 (DOS) PFD 405 (DOS) PFD 407 (DOS) The front of the plinth may vary depending on the model... -
Page 22: Built-Under Appliances
- Appliance dimensions Built-under appliances PFD 400 U, PFD 401 U PFD 401 U DOS, PFD 402 U (DOS), PFD 405 U (DOS) The front of the plinth may vary depending on the model... -
Page 23: Built-Under Appliances
en - Appliance dimensions Built-under appliances PFD 404 U, PFD 407 U PFD 404 U DOS, PFD 407 U DOS... -
Page 24: Connections
en - Connections Connections on the back of the appliance PFD 400 PFD 401 (DOS), PFD 402 (DOS), PFD 405 (DOS) PFD 404 (DOS), PFD 407 (DOS) Waste water Electrical connection Hot water Cold water and cold water connection for steam condenser ... -
Page 25: On-Site Connections
en - Connections On-site connections >50 mm Waste water Electrical connection Hot water Cold water and cold water connection for steam condenser External dispensing, power supply connection Equipotential bonding External dispensing, connection for dispenser hose... -
Page 26: External Dispensing
en - Connections External dispensing Max. delivery head 1.5 m Length of dispenser hose, DOS module to suction lance 1.8 m Length of dispenser hose, back of appliance to DOS module 2.8 m Length of power cable, back of appliance to DOS module 2.8 m Place the container on the floor next to the cleaning machine or in an adjacent cabinet. -
Page 27: Technical Data
Heater rating 6.7 kW 2.5 kW Total rated load 7.1 kW 2.9 kW * Conversion work done by the Miele Customer Service Department ** CEE plug only for AT, BE, CH, DE, DK, FI, FR, IE, KZ, LU, NL, NO, RU, SE, UA... -
Page 28: Water Inlet
On-site threaded union (flat seal) 3/4 inch Connection hose length 1.5 m Connection hose extension * 1.5 m * Optional accessories Drainage Max. water temperature PFD 400, PFD 401: 70 °C PFD 402: 80 °C PFD 404, PFD 405: 85 °C PFD 407: 93 °C Drain hose length 1.5 m... -
Page 29: Dimensions
en - Technical data Dimensions Freestanding appli- Built-under appli- ance ance Height 835 mm 820 mm Height adjustment 60 mm 60 mm Width 598 mm 598 mm Depth PFD 400, PFD 401, PFD 402, PFD 405: 598 mm 580 mm PFD 404, PFD 407: 598 mm 595 mm Depth including control panel PFD 400, PFD 401, PFD 402, PFD 405: 638 mm 620 mm PFD 404, PFD 407:... -
Page 30: Emissions Data
en - Technical data Emissions data PFD 400, PFD 401, PFD 404, PFD 407 PFD 402, PFD 405 Sound power level 59 dB(A) re 1 pW 57 dB(A) re 1 pW Sound pressure level in the workplace 47 dB(A) 45 dB(A) Heat output into the room 1.44 MJ/h 1.44 MJ/h Operating conditions Ambient temperature +5 to +40 °C Relative humidity:... - Page 31 es - Contenido Indicaciones para la instalación ..................32 Autorización para la instalación..................32 Requisitos medioambientales ..................32 Conexión eléctrica......................32 Conexión de agua ......................33 Conexión de la dosificación externa ................34 Dimensiones del aparato ....................35 Aparatos de libre instalación ..................... 35 Aparatos empotrables bajo encimera ................
-
Page 32: Indicaciones Para La Instalación
La instalación y puesta en funcionamiento del lavavajillas deberán ser la instalación llevados a cabo exclusivamente por el Servicio Post-venta Miele, un distribuidor Miele autorizado o un técnico especialista cualificado. Los trabajos de instalación deberán llevarse a cabo ateniéndose a las prescripciones vigentes, bases legales, las directrices para la prevención de accidentes, así... -
Page 33: Conexión De Agua
es - Indicaciones para la instalación Conexión de agua Conecte el lavavajillas únicamente a una red de tuberías completa- mente purgada. Una presión del agua que aumenta a corto plazo puede ocasionar daños en los componentes del lavavajillas. Regulación para Alemania y Suiza Debido a las disposiciones nacionales en materia de protección del agua potable se deberá... -
Page 34: Conexión De La Dosificación Externa
es - Indicaciones para la instalación Desagüe El lavavajillas deberá conectarse preferentemente a un sistema de desagüe separado y situado en el lugar de la instalación. Si se dispo- ne de una conexión separada, se recomienda realizar la conexión a un sifón de doble cámara. -
Page 35: Dimensiones Del Aparato
es - Dimensiones del aparato Aparatos de libre instalación PFD 400 PFD 401 (DOS) PFD 402 (DOS) PFD 404 (DOS) PFD 405 (DOS) PFD 407 (DOS) Zona delantera del zócalo en función del tipo de aparato... -
Page 36: Aparatos Empotrables Bajo Encimera
- Dimensiones del aparato Aparatos empotrables bajo encimera PFD 400 U, PFD 401 U PFD 401 U DOS, PFD 402 U (DOS), PFD 405 U (DOS) Zona delantera del zócalo en función del tipo de aparato... -
Page 37: Aparatos Empotrables Bajo Encimera
es - Dimensiones del aparato Aparatos empotrables bajo encimera PFD 404 U, PFD 407 U PFD 404 U DOS, PFD 407 U DOS... -
Page 38: Conexiones
es - Conexiones Conexiones en la parte posterior de la máquina PFD 400 PFD 401 (DOS), PFD 402 (DOS), PFD 405 (DOS) PFD 404 (DOS), PFD 407 (DOS) Agua de desagüe Conexión eléctrica Agua caliente Agua fría y toma de agua fría para el condensador de vapor ... -
Page 39: Lugares De Conexión
es - Conexiones Lugares de conexión >50 mm Agua de desagüe Conexión eléctrica Agua caliente Agua fría y toma de agua fría para el condensador de vapor Dosificación externa, conexión a la tensión de alimentación ... -
Page 40: Dosificación Externa
es - Conexiones Dosificación externa Altura de elevación máx. 1,5 m Longitud de la manguera de dosificación, módulo DOS hasta 1,8 m lanza de succión Longitud de la manguera de dosificación, parte posterior de la 2,8 m máquina hasta módulo DOS Longitud del cable de conexión, parte posterior de la máquina 2,8 m hasta módulo DOS Coloque el depósito junto a la lavadora desinfectadora en el suelo o en un armario colin-... -
Page 41: Datos Técnicos
3 x 1,5 mm conexión Potencia calefactora 6,7 kW 2,5 kW Potencia nominal total 7,1 kW 2,9 kW * Equipamiento por el Servicio Post-venta de Miele ** Conector CEE solo para AT, BE, CH, DE, DK, FI, FR, IE, KZ, LU, NL, NO, RU, SE, UA... -
Page 42: Entrada De Agua
Racor de conexión en el lugar de instalación (sellado de superficie) 3/4 Pulgadas Longitud de la manguera de conexión 1,5 m Extensión de la manguera de conexión * 1,5 m * accesorios especiales Desagüe Temperatura de agua máx. PFD 400, PFD 401: 70 °C PFD 402: 80 °C PFD 404, PFD 405: 85 °C PFD 407: 93 °C Longitud de la manguera de desagüe... -
Page 43: Dosificación
es - Datos técnicos Dosificación Bomba dosificadora interna (DOS) Altura de elevación máx. 1,5 m Longitud de la manguera de dosificación, parte posterior de la má- aprox. 1,8 m quina hasta lanza de succión Bomba dosificadora externa Altura de elevación máx. 1,5 m Longitud de la manguera de dosificación, módulo DOS hasta lanza aprox. -
Page 44: Valores De Emisión
es - Datos técnicos Valores de emisión PFD 400, PFD 401, PFD 404, PFD 407 PFD 402, PFD 405 Nivel de potencia acústica 59 dB(A) dch 1 pW 57 dB(A) dch 1 pW Nivel acústico en el lugar de trabajo 47 dB(A) 45 dB(A) Emisión de calor a la habitación 1,44 MJ/h 1,44 MJ/h Condiciones de funcionamiento... - Page 45 fr - Table des matières Consignes d'installation ....................46 Autorisation d'installation ....................46 Conditions liées à l'environnement ................46 Raccordement électrique ....................46 Raccordement à l’eau ....................47 Raccordement du dosage externe ................48 Dimensions de l’appareil ....................49 Appareils posables ......................49 Appareils encastrables ......................
-
Page 46: Consignes D'installation
Le lave-vaisselle ne doit être installé et mis en service que par le ser- d'installation vice après-vente Miele, un revendeur agréé ou un technicien qualifié. Les installations doivent être réalisées conformément aux règle- ments, principes juridiques, règlements de prévention des acci- dents et normes en vigueur. -
Page 47: Raccordement À L'eau
Y. Les robinets d'arrêt doivent être accessibles après l'installation de l'appareil afin que l'entrée d'eau puisse être fermée en dehors de la période d'utilisation. 1) PFD 400 : Raccordement à l'eau froide ou chaude avec un tuyau d'arrivée d'eau... -
Page 48: Raccordement Du Dosage Externe
fr - Consignes d'installation Vidange Le lave-vaisselle doit de préférence être raccordé à un dispositif de vidange séparé. Si cela n'est pas possible, nous recommandons le raccordement à un siphon à double-chambre. Pour le raccordement du tuyau au dispositif de vidange domestique, utilisez le collier de serrage joint. -
Page 49: Dimensions De L'appareil
- Dimensions de l’appareil Appareils posables PFD 400 PFD 401 (DOS) PFD 402 (DOS) PFD 404 (DOS) PFD 405 (DOS) PFD 407 (DOS) La surface du socle avant varie en fonction du type d'appareil. -
Page 50: Appareils Encastrables
- Dimensions de l’appareil Appareils encastrables PFD 400 U, PFD 401 U PFD 401 U DOS, PFD 402 U (DOS), PFD 405 U (DOS) La surface du socle avant varie en fonction du type d'appareil. -
Page 51: Appareils Encastrables
fr - Dimensions de l’appareil Appareils encastrables PFD 404 U, PFD 407 U PFD 404 U DOS, PFD 407 U DOS... -
Page 52: Raccordements
fr - Raccordements Raccordements au dos de l'appareil PFD 400 PFD 401 (DOS), PFD 402 (DOS), PFD 405 (DOS) PFD 404 (DOS), PFD 407 (DOS) Eaux usées Raccordement électrique Eau chaude Eau froide et raccordement eau froide pour condenseur vapeur Dosage externe, raccordement alimentation électrique ... -
Page 53: Raccordements Côté Installation, À Prévoir Par L'utilisateur
fr - Raccordements Raccordements côté installation, à prévoir par l'utilisateur >50 mm Eaux usées Raccordement électrique Eau chaude Eau froide et raccordement eau froide pour condenseur vapeur Dosage externe, raccordement alimentation électrique Liaison équipotentielle ... -
Page 54: Dosage Externe
fr - Raccordements Dosage externe Hauteur refoulement max. 1,5 m Longueur du tuyau de dosage, module DOS jusqu'à la canne 1,8 m d'aspiration Longueur du tuyau de dosage, dos de l'appareil jusqu'au mo- 2,8 m dule DOS Longueur du câble d'alimentation, dos de l'appareil jusqu'au 2,8 m module DOS Conservez le bidon par terre, près du laveur, ou dans un placard situé... -
Page 55: Caractéristiques Techniques
Puissance de chauffe 6,7 kW 2,5 kW Puissance de raccordement totale 7,1 kW 2,9 kW * Mise à niveau par le service après-vente Miele ** fiche CEE uniquement pour AT, BE, CH, DE, DK, FI, FR, IE, KZ, LU, NL, NO, RU, SE, UA... -
Page 56: Arrivée D'eau
Longueur tuyau de raccordement 1,5 m Rallonge du tuyau de raccordement * 1,5 m * Accessoires en option Vidange Température de l'eau max. PFD 400, PFD 401 : 70 °C PFD 402 : 80 °C PFD 404, PFD 405 : 85 °C PFD 407 : 93 °C... -
Page 57: Dosage
fr - Caractéristiques techniques Dosage Pompe de dosage interne (DOS) Hauteur refoulement max. 1,5 m Longueur du tuyau de dosage, dos de l'appareil jusqu'à la canne env. 1,8 m d'aspiration Pompe de dosage externe Hauteur refoulement max. 1,5 m Longueur du tuyau de dosage, module DOS jusqu'à la canne d'as- env. -
Page 58: Valeurs D'émissions
fr - Caractéristiques techniques Valeurs d’émissions PFD 400, PFD 401, PFD 404, PFD 407 PFD 402, PFD 405 Niveau de puissance acoustique 59 dB(A) re 1 pW 57 dB(A) re 1 pW Niveau pression acoustique au poste 47 dB(A) 45 dB(A) Diffusion de chaleur dans la pièce 1,44 MJ/h 1,44 MJ/h Conditions de fonctionnement Température ambiante +5 – +40 °C Humidité... - Page 59 it - Indice Istruzioni di installazione ....................60 Autorizzazione per l'installazione .................. 60 Condizioni ambientali ....................60 Allacciamento elettrico ....................60 Allacciamento idrico ...................... 61 Allacciamento dosaggio esterno ................... 62 Misure apparecchio ......................63 Lavastoviglie da posizionamento libero ................63 Lavastoviglie da sottopiano....................
-
Page 60: Istruzioni Di Installazione
Autorizzazione La lavastoviglie può essere installata e messa in funzione solo dal per l'installazione servizio di assistenza tecnica autorizzato Miele, da un rivenditore spe- cializzato oppure da personale qualificato. Le installazioni devono essere eseguite in base alle normative vali- de e vigenti a livello locale, alle disposizioni sulla prevenzione degli infortuni e alle norme in vigore. -
Page 61: Allacciamento Idrico
Y all'acqua fredda. Le valvole di chiusura devono essere accessibili dopo l'installazione della macchina, affinché l'afflusso idrico possa essere chiuso nei tempi di non utilizzo. 1) PFD 400: allacciamento all'acqua fredda e calda con un tubo di afflusso idrico... -
Page 62: Allacciamento Dosaggio Esterno
it - Istruzioni di installazione Scarico idrico Allacciare preferibilmente la lavastoviglie a un locale sistema di scari- co separato. Qualora questo non fosse presente, si consiglia un allac- ciamento a un sifone a doppia camera. Per allacciare il tubo al sistema di scarico disponibile in loco, utilizzare la fascetta allegata alla macchina. -
Page 63: Misure Apparecchio
it - Misure apparecchio Lavastoviglie da posizionamento libero PFD 400 PFD 401 (DOS) PFD 402 (DOS) PFD 404 (DOS) PFD 405 (DOS) PFD 407 (DOS) area zoccolo anteriore divergente a seconda del modello di macchina... -
Page 64: Lavastoviglie Da Sottopiano
- Misure apparecchio Lavastoviglie da sottopiano PFD 400 U, PFD 401 U PFD 401 U DOS, PFD 402 U (DOS), PFD 405 U (DOS) area zoccolo anteriore divergente a seconda del modello di macchina... -
Page 65: Lavastoviglie Da Sottopiano
it - Misure apparecchio Lavastoviglie da sottopiano PFD 404 U, PFD 407 U PFD 404 U DOS, PFD 407 U DOS... -
Page 66: Allacciamenti
it - Allacciamenti Allacciamenti sul retro della macchina PFD 400 PFD 401 (DOS), PFD 402 (DOS), PFD 405 (DOS) PFD 404 (DOS), PFD 407 (DOS) Acque di scarico Allacciamento elettrico Acqua calda Allacciamento acqua fredda e acqua calda per il condensatore di vapore ... -
Page 67: Allacciamenti In Loco
it - Allacciamenti Allacciamenti in loco >50 mm Acque di scarico Allacciamento elettrico Acqua calda Allacciamento acqua fredda e acqua calda per il condensatore di vapore Dosaggio esterno, allacciamento alimentazione tensione Collegamento equipotenziale Dosaggio esterno, allacciamento tubo di dosaggio... -
Page 68: Dosaggio Esterno
it - Allacciamenti Dosaggio esterno Prevalenza max. 1,5 m Lunghezza tubo di dosaggio, modulo DOS fino al tubicino di 1,8 m aspirazione Lunghezza tubo di dosaggio, retro della macchina fino al mo- 2,8 m dulo DOS Lunghezza del cavo di alimentazione, retro della macchina fi- 2,8 m no al modulo DOS Posizionare il contenitore per terra a fianco della macchina o in un armadietto vicino. -
Page 69: Dati Tecnici
it - Dati tecnici Allacciamento elettrico Standard Variante tensione * Tensione 3N AC 400 V AC 230 V Frequenza 50 Hz 50 Hz Protezione 3 x 16 A 16 A Spina elettrica CEE ** Typ-F Lunghezza del cavo di alimenta- 1,9 m 1,9 m zione elettrica Sezione del cavo di alimentazione 5 x 2,5 mm 3 x 1,5 mm... -
Page 70: Afflusso Idrico
3/4 pollice Lunghezza tubo di allacciamento 1,5 m Prolunga tubo di allacciamento * 1,5 m * Accessori su richiesta Scarico idrico Temperatura acqua max. PFD 400, PFD 401: 70 °C PFD 402: 80 °C PFD 404, PFD 405: 85 °C PFD 407: 93 °C Lunghezza tubo di scarico 1,5 m... -
Page 71: Dosaggio
it - Dati tecnici Dosaggio Pompa di dosaggio interna (DOS) Prevalenza max. 1,5 m Lunghezza tubo di dosaggio, retro della macchina fino al tubicino ca. 1,8 m di aspirazione Pompa di dosaggio esterna Prevalenza max. 1,5 m Lunghezza tubo di dosaggio, modulo DOS fino al tubicino di aspi- ca. -
Page 72: Valori Emissioni
it - Dati tecnici Valori emissioni PFD 400, PFD 401, PFD 404, PFD 407 PFD 402, PFD 405 Livello di potenza sonora 59 dB(A) re 1 pW 57 dB(A) re 1 pW Livello pressione sonora sul posto di lavoro 47 dB(A) 45 dB(A) Cessione di calore nell'ambiente 1,44 MJ/h 1,44 MJ/h Condizioni per il funzionamento temperatura ambiente +5 – +40 °C Umidità... - Page 73 ru - Содержание Указания по установке....................74 Разрешение на установку................... 74 Требования при встраивании ..................74 Подключение электропитания..................74 Подключение воды ...................... 75 Подключение внешнего дозирования ............... 76 Размеры прибора ......................77 Отдельно стоящие приборы ................... 77 Приборы, устанавливаемые под столешницу ............... 78 Приборы, устанавливаемые...
-
Page 74: Указания По Установке
Разрешение на Все работы по установке и вводу посудомоечной машины в эксп- установку луатацию должны выполняться только авторизованными компа- нией Miele специалистами, или специалистами, обладающими со- ответствующей квалификацией. Монтаж должен производиться в соответствии с действующи- ми предписаниями, законодательными требованиями, правила- ми... -
Page 75: Подключение Воды
ru - Указания по установке Выравнивание по- Посудомоечная машина подготовлена для подключения к систе- тенциалов ме выравнивания потенциалов. Винтовое соединение для вырав- нивания потенциалов расположено на задней стороне посудомо- ечной машины. Выполните выравнивание потенциалов, если на месте установки для этого есть необходимые условия. Подключение... -
Page 76: Подключение Внешнего Дозирования
ru - Указания по установке Слив воды Посудомоечную машину рекомендуется подключать к отдельной сливной системе по месту установки. Если отдельное подключе- ние отсутствует, то рекомендуется подключение к сливной систе- ме через двухкамерный сифон. Для подключения шланга к системе слива по месту установки ис- пользуйте... -
Page 77: Размеры Прибора
ru - Размеры прибора Отдельно стоящие приборы PFD 400 PFD 401 (DOS) PFD 402 (DOS) PFD 404 (DOS) PFD 405 (DOS) PFD 407 (DOS) фронтальная сторона цоколя может различаться в зависимости от типа прибора... -
Page 78: Приборы, Устанавливаемые Под Столешницу
- Размеры прибора Приборы, устанавливаемые под столешницу PFD 400 U, PFD 401 U PFD 401 U DOS, PFD 402 U (DOS), PFD 405 U (DOS) фронтальная сторона цоколя может различаться в зависимости от типа прибора... -
Page 79: Приборы, Устанавливаемые Под Столешницу
ru - Размеры прибора Приборы, устанавливаемые под столешницу PFD 404 U, PFD 407 U PFD 404 U DOS, PFD 407 U DOS... -
Page 80: Подключения
ru - Подключения Подключения на задней стороне прибора PFD 400 PFD 401 (DOS), PFD 402 (DOS), PFD 405 (DOS) PFD 404 (DOS), PFD 407 (DOS) Слив Подключение электропитания Горячая вода Холодная вода и подключение холодной воды для пароконденсатора Внешнее дозирование, подключение питающего напряжения ... -
Page 81: Подключения В Месте Установки
ru - Подключения Подключения в месте установки >50 mm Слив Подключение электропитания Горячая вода Холодная вода и подключение холодной воды для пароконденсатора Внешнее дозирование, подключение питающего напряжения Выравнивание потенциалов Внешнее дозирование, подключение дозирующего шланга... -
Page 82: Внешнее Дозирование
ru - Подключения Внешнее дозирование Макс. высота подачи 1,5 м Длина дозирующего шланга, от модуля дозирования до 1,8 м всасывающей трубки Длина дозирующего шланга, от задней стороны прибора 2,8 м до модуля дозирования Длина сетевого кабеля, от задней стороны прибора до мо- 2,8 м дуля... -
Page 83: Технические Характеристики
Сечение сетевого кабеля 4 x 2,5 мм 3 x 1,5 мм Мощность нагрева 6,7 кВт 2,5 кВт Общая потребляемая мощность 7,1 кВт 2,9 кВт * Переоборудование сервисной службой Miele. ** Вилка CEE только для AT, BE, CH, DE, DK, FI, FR, IE, KZ, LU, NL, NO, RU, SE, UA. -
