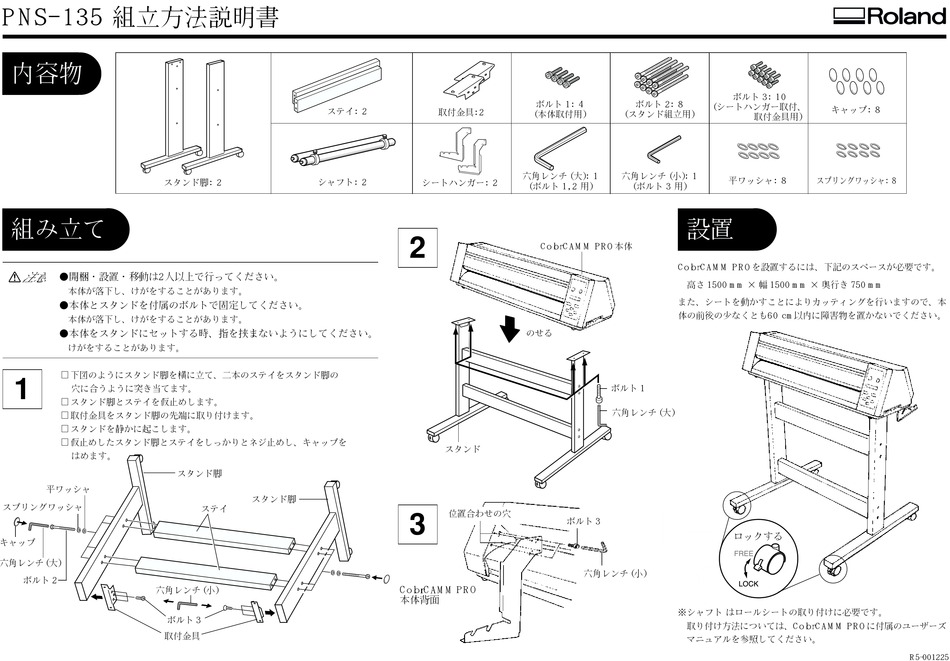

Roland PNS-135 Assembly Instructions

PNS-135 組立方法説明書
内容物
スタンド脚: 2
組み立て
注意
●開梱・設置・移動は2人以上で行ってください。
本体が落下し、けがをすることがあります。
●本体とスタンドを付属のボルトで固定してください。
本体が落下し、けがをすることがあります。
●本体をスタンドにセットする時、指を挟まないようにしてください。
けがをすることがあります。
①下図のようにスタンド脚を横に立て、二本のステイをスタンド脚の
1
穴に合うように突き当てます。
②スタンド脚とステイを仮止めします。
③取付金具をスタンド脚の先端に取り付けます。
④スタンドを静かに起こします。
⑤仮止めしたスタンド脚とステイをしっかりとネジ止めし、キャップを
はめます。
スタンド脚
平ワッシャ
スプリングワッシャ
キャップ
六角レンチ (大)
ボルト 2
六角レンチ (小)
ボルト 3
取付金具
ステイ: 2
シャフト: 2
スタンド脚
ステイ
ボルト 1: 4
取付金具: 2
(本体取付用)
六角レンチ (大): 1
シートハンガー: 2
(ボルト 1, 2 用)
2
ColorCAMM PRO本体
のせる
スタンド
位置合わせの穴
3
ボルト 3
ColorCAMM PRO
本体背面
ボルト 3: 10
ボルト 2: 8
(シートハンガー取付、
(スタンド組立用)
取付金具用)
六角レンチ (小): 1
平ワッシャ: 8
(ボルト 3 用)
設置
ColorCAMM PROを設置するには、下記のスペースが必要です。
高さ 1500 mm × 幅 1500 mm × 奥行き 750 mm
また、シートを動かすことによりカッティングを行いますので、本
体の前後の少なくとも60 cm以内に障害物を置かないでください。
ボルト 1
六角レンチ (大)
ロックする
六角レンチ (小)
※シャフト はロールシートの取り付けに必要です。
取り付け方法については、ColorCAMM PROに付属のユーザーズ
マニュアルを参照してください。
キャップ: 8
スプリングワッシャ: 8
R5-001225
