AMC CM800 Installer Manual

TRASMETTITORE RADIO BIDIREZIONALE A 2 INGRESSI
WIRELESS BIDIRECTIONAL TRANSMITTER WITH 2 INPUTS
DESCRIZIONE - DESCRIPTION
CM800 è un dispositivo radio bidirezionale a 2 ingressi completamente separati
e parzializzabili.
Caratteristiche:
- Trasmissione via radio digitale FSK
- Alimentazione con batteria litio 3.6V standard (tipo 1/2AA)
- Trasmissione a 128 AES bit a codice variabile
- Supervisionato (life-test automatico).
- 2 ingressi completamente separati:
- ampolla magnetica interna
- ingresso a morsetti per contatto esterno generico
- Dispositivo a
ntiapertura/antistrappo
CM800 is a bidirectional wireless device with 2 inputs entirely separated.
Characteristics:
- Wireless Digital Transmission FSK;
- Power supply with lithium battery (1/2AA)
- Transmission on 124 bits AES rolling code
- Supervised (automatic life-test);
- 2 separated inputs:
- Magnetic internal ampoule,
- Terminal input for external generic contact;
- Antiopening/Antiremoval Device (TAMPER).

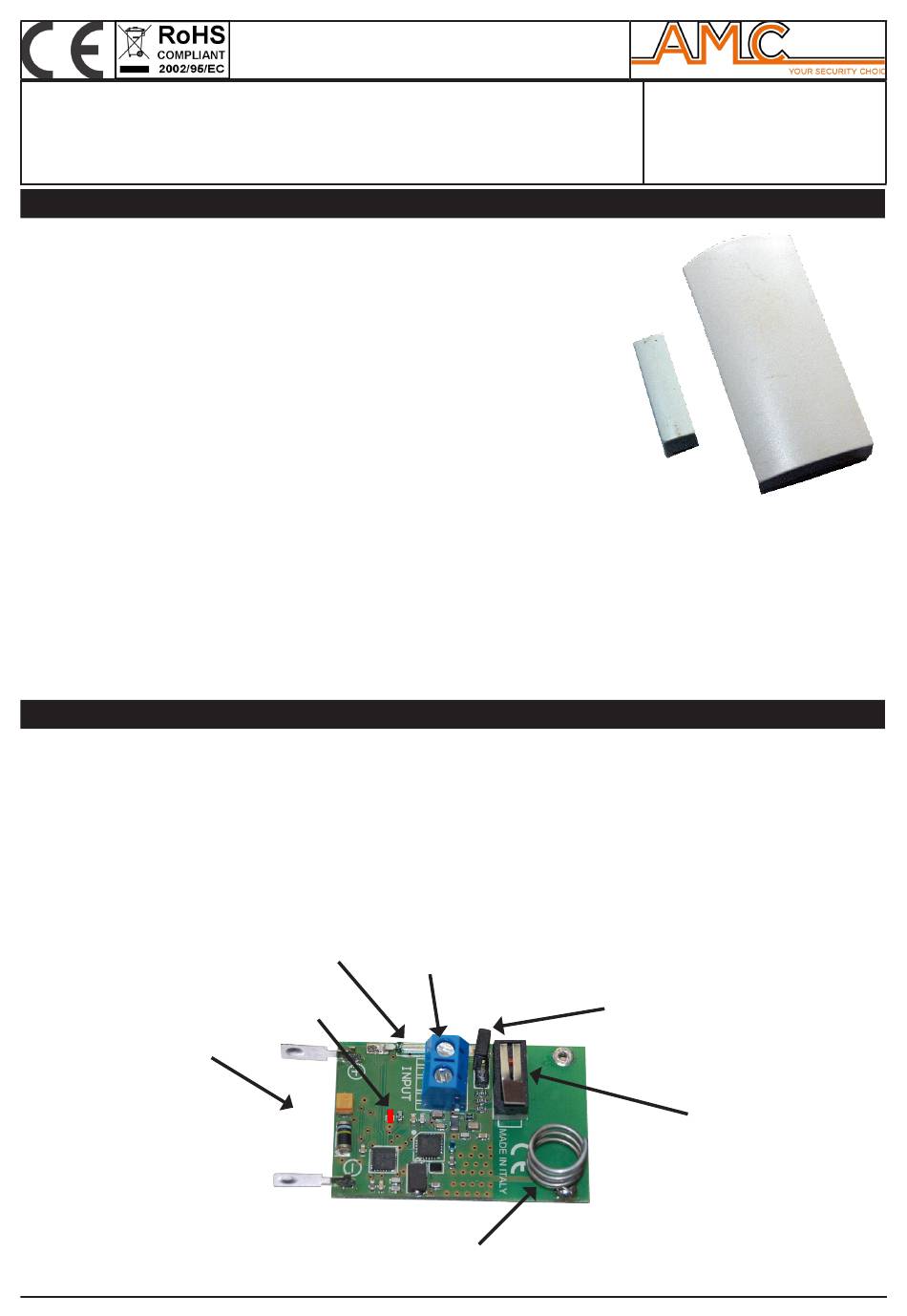

DESCRIZIONE DELLA SCHEDA / COLLEGAMENTI - DESCRIPTION OF THE BOARD / LINKS
MORSETTIERA = 2 morsetti di per Ingresso contatto esterno generico
JUMPER LEARN = Cavallotto per trasmissione segnale di autoapprendimento.
CONTATTO REED = per magnete esterno
IMPORTANTE: non manipolare l'antenna, non deformarla, la deformazione dell'antenna causa una perdita rilevante del segnale
trasmesso.
TERMINALS = 2 terminals for external generic contact
LEARN JUMPER = Closed to send autolearn signal
REED CONTACT = for external magnet
IMPORTANT: don't manipulate/deform the Antenna, the deformation cause a loss of transmitted signal.
Vano batteria
Battery spece
www.amcelettronica.com
CM800
(TAMPER).
Contatto reed
Reed contact
Led
Antenna
NON TOCCARE , MANOMETTERE
DO NOT TOUCH, Do NOT MANIPULATE
Morsetti interni per contatto esterno
External contact terminal
MANUALE INSTALLATORE
INSTALLER MANUAL
Jumper memorizzazione
Learn Jumper
Tamper manomissione
Tamper
CM800 IT-EN v2.0
