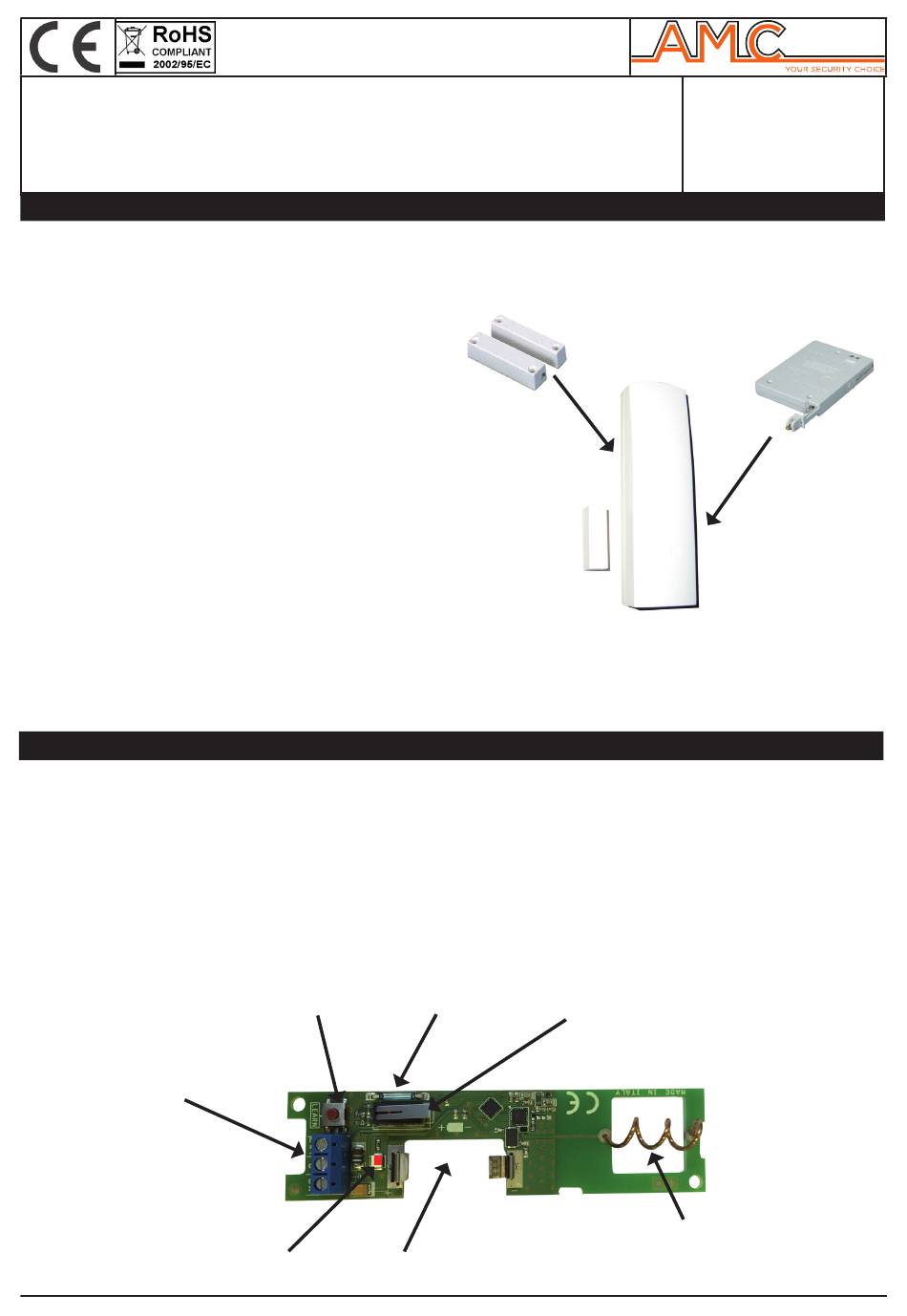

AMC CU900 Installer Manual

trasmettitore radio bidirezionale a 3 ingressi
Wireless bidirectional transmitter WitH 3 inPUts
descrizione - descriPtion
cU900 è un dispositivo radio bidirezionale a 2 ingressi completamente separati
e parzializzabili.
Caratteristiche:
- Trasmissione via radio digitale FSK
- Alimentazione con batteria litio 3.6V standard (tipo 1/2AA)
- Trasmissione a 128 AES bit a codice variabile
- Supervisionato (life-test automatico).
- 3 ingressi completamente separati:
- ampolla magnetica interna
- ingresso a morsetti per contatto esterno generico
- ingresso contatore veloce per conatti tapparelle (switch alarm)
- Dispositivo a
ntiapertura/antistrappo
cU900 is a bidirectional wireless device with 2 inputs entirely separated.
Characteristics:
- Wireless Digital Transmission FSK;
- Power supply with lithium battery (1/2AA)
- Transmission on 124 bits AES rolling code
- Supervised (automatic life-test);
- 2 separated inputs:
- Magnetic internal ampoule,
- Terminal input for external generic contact
- Terminal input for fast pulse counter conatct used for shutter (switch alarm)
- Antiopening/Antiremoval Device (TAMPER).
descrizione della scHeda / collegamenti - descriPtion oF tHe board / linKs
MORSETTIERA = c: comune di riferimento, eXt: ingresso cablato NC sW: switch alarm (contaimpulsi veloce)
TASTO LEARN = Tasto per trasmissione segnale di autoapprendimento.
CONTATTO REED = per magnete esterno
imPortante: non manipolare l'antenna, non deformarla, la deformazione dell'antenna causa una perdita rilevante del segnale
trasmesso.
TERMINALS = c: input reference to GND, eXt: external wired input sW: switch alarm contact (fast pulse counter)
LEARN KEY = Key to send autolearn signal
REED CONTACT = for external magnet
imPortant: don't manipulate/deform the Antenna, the deformation cause a loss of transmitted signal.
Morsetti interni per contatti cablati
External contact terminals
www.amcelettronica.com
CU900
(TAMPER).
Tasto learn
Contatto reed
Learn KEY
Reed contact
Vano batteria
Led
Battery spece
Tamper manomissione
Tamper
1
manUale installatore
installer manUal
antenna
CU 9 00 IT-EN v1.0
