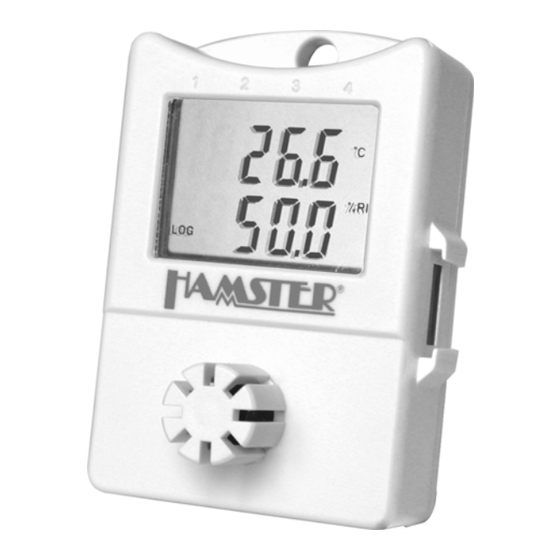

ELPRO HAMSTER-E EHT1 Manual
  1. Manuals
  2. Brands
  3. ELPRO Manuals
  4. Data Loggers
  5. HAMSTER-E EHT1
  6. Manual

ELPRO HAMSTER-E EHT1 Manual

Hide thumbs

Advertisement

Available languages

Available languages

Quick Links

Download this manual
Datenlogger für Temperatur und Feuchte
1. Allgemeines
Der Datenlogger EHT1 misst und speichert die Raumtemperatur und relative
Luftfeuchtigkeit mittels eingebautem Fühler.
Gemessene Werte werden auf dem zweizeiligen Display angezeigt und im internen
Permanentspeicher abgelegt. Programmierung und Auswertung des Loggers geschehen
mittels PC. Der Logger kann sowohl im Endlos- als auch im Start/Stop-Modus betrieben
werden (siehe Kapitel 2.2). Im Energiesparmodus wird die Anzeige ausgeschaltet.
Alarm Funktion: Programmierbare Alarmschwellwerte mit Anzeige von Wert und
auslösendem Fühler bei Unter- resp. Überschreitung.
Aufzeichnungs-Modus: Endlos-Modus mit Überschreibung des ältesten Wertes, wenn
der Speicher voll ist. Start/Stop-Modus mit Aufzeichnungsstop, wenn der Speicher voll ist.
Übertragung der gespeicherten Daten für die Auswertung via Datenkabel mit optischer
Schnittstelle auf PC. Datenkabel kann dauernd am Logger bleiben, die Aufzeichnung wird
beim Auslesen des Gerätes nicht unterbrochen.
Batterie: LOW BATTERY Warnung im Display. Die verbleibende Batteriekapazität in %
wird nach dem Umprogrammieren im Display angezeigt oder ist aus dem Loggerstatus
ersichtlich (elproLOG Software).
Dieses Produkt muss gemäss WEEE entsorgt werden!
(Waste electrical and electronic equipment, 2002/96/EC)
Beim vorliegenden Produkt handelt es sich um ein CE-kennzeichnungs-
pflichtiges Produkt.
Der Hersteller garantiert die Konformität dieses Produktes zu der
entsprechenden Richtlinie: EN 61326 : 2002
Deutsch: Seite 1 - 9
English: Page 10 - 18
Datenlogger HAMSTER-E EHT1
Datenlogger HAMSTER-E EHT1; Art.-Nr. 4903
CA-6001Bh
Seite 1/20
12.2007AG

Advertisement

loading
Need help?

Need help?

Do you have a question about the HAMSTER-E EHT1 and is the answer not in the manual?

Questions and answers

Related Manuals for ELPRO HAMSTER-E EHT1

Summary of Contents for ELPRO HAMSTER-E EHT1

  • Page 1 Datenlogger HAMSTER-E EHT1 Datenlogger HAMSTER-E EHT1; Art.-Nr. 4903 Datenlogger für Temperatur und Feuchte 1. Allgemeines Der Datenlogger EHT1 misst und speichert die Raumtemperatur und relative Luftfeuchtigkeit mittels eingebautem Fühler. Gemessene Werte werden auf dem zweizeiligen Display angezeigt und im internen Permanentspeicher abgelegt.
  • Page 2 Datenlogger HAMSTER-E EHT1 2. Einsatz des Datenloggers Logger werden mit eingesetzter Batterie und betriebsbereit ausgeliefert. Vor dem ersten Einsatz soll der Logger mit der elproLOG PC-Software auf die kundenspezifischen Anforderungen programmiert werden. Für die Kommunikation mit dem PC ist ein Datenkabel notwendig (nicht im Lieferumfang enthalten).
  • Page 3 Datenlogger HAMSTER-E EHT1 2.1 Anzeige Nach dem Umprogrammieren des Loggers werden zur Überprüfung des Displays alle LCD-Segmente angezeigt. Dann wird für ca. 4 Sekunden Datum und Zeit angezeigt. Anschliessend Anzeige der verbleibenden Batteriekapazität ( 0 – 100 % ) für ca. 2 Sekunden.
  • Page 4 Datenlogger HAMSTER-E EHT1 2.1.1 Temporäre Anzeige im Stromsparmodus Bei ausgeschaltetem Display (Stromsparmodus): durch Verwendung des Start/Stop Magnets (nicht im Lieferumfang enthalten) kann das Display temporär aktiviert werden. Start/Stop Magnet seitlich am Logger einstecken, nach ca. 4 Sekunden erscheint die Anzeige. 30 Sekunden nach Einschalten mit Start/Stop Magnet fällt der Logger automatisch wieder in den Stromsparmodus zurück.
  • Page 5 Datenlogger HAMSTER-E EHT1 Warnung Datum / Zeit: Nach festgestelltem Spannungsabfall der Batterie, z.B. auch nach einem Batteriewechsel, erscheinen im Display alle 4 Pfeile. (keine Einschränkung der Loggerfunktionen !) Überprüfen Sie Datum und Zeit und setzen Sie diese gegebenenfalls via PC-Software neu.
  • Page 6 Alle Einstellungen der Datenlogger HAMSTER-E lassen sich durch ein Passwort schützen. Die Passwortfunktion befindet sich im Menu: Erweitertes Einrichten... / Passwort ändern.. Das Passwort kann bis zu 8 Zeichen lang sein. • Neues Passwort vergeben z.B. elpro Passwort ändern Altes Passwort:...
  • Page 7 Datenlogger HAMSTER-E EHT1 3. Batteriewechsel Nachlassende Batteriespannung wird angezeigt durch Blinken von „BAT“ im Display. Permanente Anzeige von „BAT“ bedeutet, dass die Batteriespannung zu tief ist. Batterie sofort ersetzen. (Batterie unter Logger-Bodenplatte) Warnung: Neben der Batterie befindet sich ein sehr empfindlicher Reed-Kontakt aus Glas –...
  • Page 8 Datenlogger HAMSTER-E EHT1 4. Technische Daten Mess-Parameter: Raumtemperatur Messbereich: -30 bis +55°C Auflösung: 0.2°C Genauigkeit: ± 0.5°C Relative Feuchtigkeit (Messwert ist temperaturkompensiert) Messbereich: 5 bis 95%r.F. Auflösung: 0.2%r.F. Genauigkeit: ± 3%r.F. von 5 bis 95%r.F. bei 23°C Justierung: nur beim Hersteller möglich Ansprechzeit (mit Sensorabdeckung, bei einer Luftgeschwindigkeit von 1m/s) τ63<2min, τ90<8min (bei einem Temperatursprung von 20°C)
  • Page 9 Datenlogger HAMSTER-E EHT1 4.1 Anforderungen der Auswertesoftware an das Betriebssystem Damit die Auswertesoftware Version 3.2x installiert werden kann, muss das verwendete Betriebssystem eine der folgenden Kriterien erfüllen: - Windows XP (Home & Professional): - - Windows 2000: - - Windows NT4: SP6a und IE 4.0 besser IE 5.0 Erfolgreiche Installation nur mit „Administrator Rechten“...
  • Page 10 Datalogger HAMSTER-E EHT1 Datalogger HAMSTER-E EHT1; Part-No 4903 Datalogger for temperature and humidity 1. Introduction The datalogger EHT1 measures and records room temperature- and air humidity- values by the built-in sensor. Measured values are displayed on the two-line LCD display and are stored in the internal non-volatile memory.
  • Page 11 Datalogger HAMSTER-E EHT1 2. Datalogger operation The datalogger is shipped with the battery inserted and ready for use. As first step the customer has to program the datalogger according to his logging requirements with the aid of a running elproLOG PC software.
  • Page 12 Datalogger HAMSTER-E EHT1 2.1 Display After reprogramming the datalogger, all LCD segments are switched on as a display test. After the display test the actual date and time of the datalogger are displayed for approximately 4 seconds. Afterwards the estimated, remaining battery capacity (values 0 to 100%) is displayed for approximately 2 seconds.
  • Page 13 Datalogger HAMSTER-E EHT1 2.1.1 Temporary switching on the display in power save mode If the display is switched off (power save mode): temporary switching on of the display is possible by using the external Start/Stop Magnet (not included in delivery). Insert the Start/Stop Magnet laterally to the datalogger, after approximately 4 seconds the display will appear.
  • Page 14 Datalogger HAMSTER-E EHT1 Warning: date / time display: after a battery voltage drop, e.g. battery exchange, all 4 arrows show up in the display. However all datalogger functions are working without any limitations. Check date and time and if necessary set them by the elproLOG software.
  • Page 15 Extended Setup.. / Set new password.. The password may be up to 8 characters long. • Assigning a new password e.g. elpro Change Password If the datalogger is protected by a password already, enter Old Password: this particular password as “Old Password”.
  • Page 16 Datalogger HAMSTER-E EHT1 3. Battery replacement A low battery warning is indicated in the logger display (see also chapter 2.1.3. Status indications) by a blinking “BAT” indicator. If the “BAT” indicator is on continuous, voltage is low and the battery should be replaced immediately. The battery is located under the dataloggers base plate.
  • Page 17 Datalogger HAMSTER-E EHT1 4. Technical Data Measuring parameters: Room temperature Measuring range: -30 till +55°C Resolution: 0.2°C Accuracy: ± 0.5°C Relative Humidity (Measurement values are temperature compensated) Measuring range: 5 till +95%r.H. Resolution: 0.2%r.H. Accuracy: ± 3%r.H. from 5 till 95%r.H. at 23°C...
  • Page 18 Datalogger HAMSTER-E EHT1 4.1 Operating System Requirements For a proper installation of the evaluation software version 3.2x the operating system has to meet one of the following requirements: - Windows XP (Home & Professional): - - Windows 2000: - A successful installation as „Administrator“ possible only! 5.
  • Page 19 Datalogger HAMSTER-E EHT1 Revision History Autor Datum Version Beschreibung 10.10.2003 -- first edition A.Gubler 27.02.2004 a small changes A.Gubler 08.03.2004 b new functions; PIN code A.Gubler 05.07.2004 c small changes; change of EN number A.Gubler 27.06.2005 d small letter for PIN code A.Gubler...
  • Page 20 Datalogger HAMSTER-E EHT1 (Head Office) ELPRO-BUCHS AG Langäulistrasse 62 CH-9470 Buchs SG Switzerland email: swiss@elpro.com ELPRO MESSTECHNIK GmbH Baumwasenstrasse 20/1 D-73614 Schorndorf Germany email: brd@elpro.com ELPRO Services Inc. 210 Millcreek Road P.O. Box 727 Marietta, OH 45750 email: usa@elpro.com ELPRO UK Ltd.
