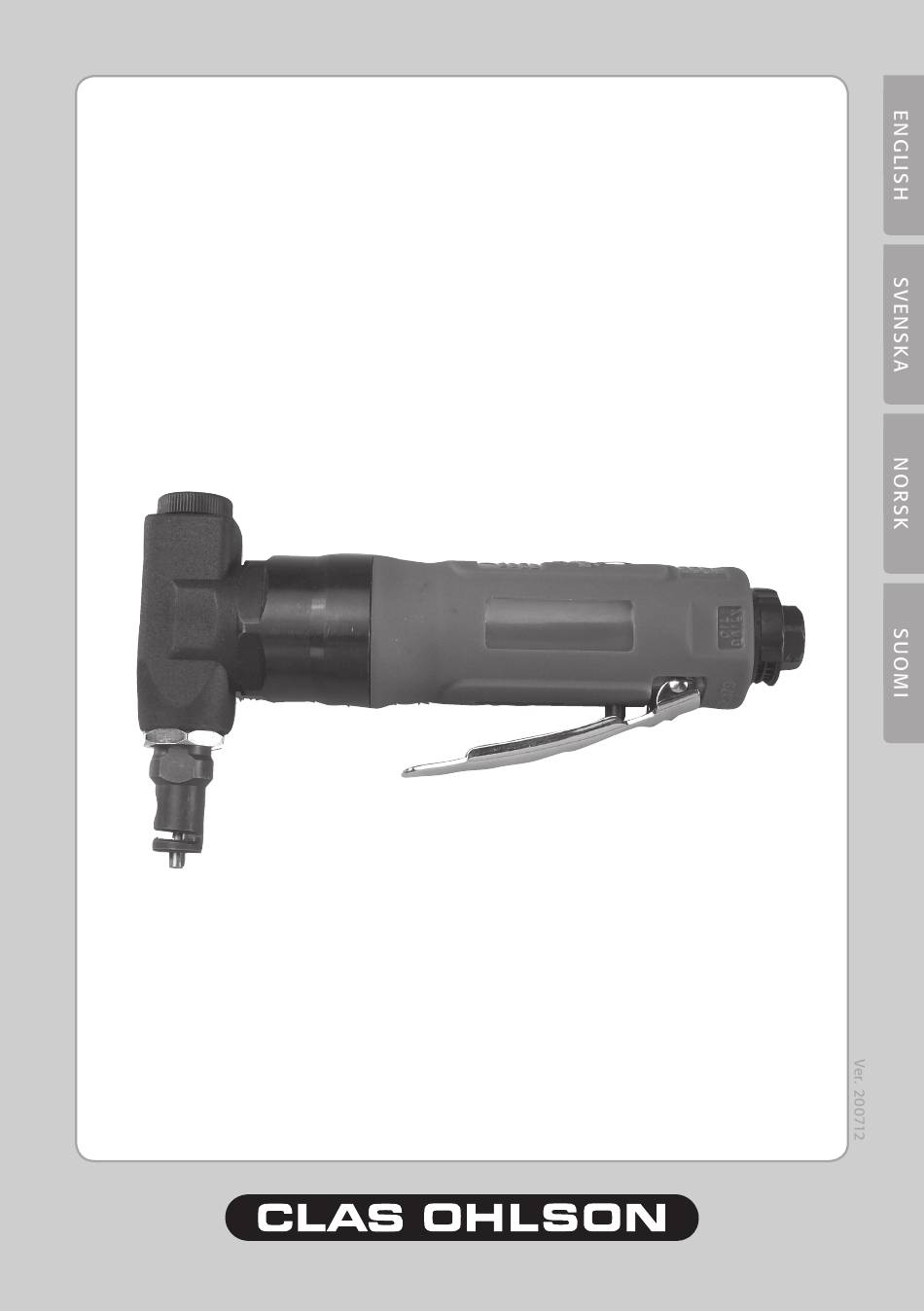

- Page 1 30-8937 Air Nibbler Plåtnibblingsmaskin Platenibler Kuvioleikkuri Model/Modell/Malli: ST-350 www.clasohlson.com...
-
Page 2: Safety Instructions
Air Nibbler 30-8937 Model: ST-350 Please read the entire instruction manual before using and save it for future use. We apologise for any text or photo errors and any changes of technical data.If you have any questions concerning technical problems please contact our Customer Service Department (see address on reverse.) Safety instructions •... -
Page 3: List Of Components
List of components Number Spare part no. Designation Number ST700-01 Screw ST700-02 O-ring (P12) ST700-03 O-ring (P18) ST700-04 Air regulator ST700-05 Spring ST700-06 Valve seat ST700-07 Valve stem ST700-08 O-ring (Ø3.5x Ø1.5) ST700-09 Connecting nipple ST700-10 Exhaust baffle ST700-11 O-ring (Ø26.7x Ø1.78) ST700-12 ST700-13 Handle... -
Page 4: Technical Data
Technical data Model: ST-350 Weight: 1 kg Air connection: 1/4" female. RPM No.: 2600 RPM Punch width: 5 mm Recommended air pressure: 6 bar Max air pressure: 6.2 bar (90PSI) Capacity: 1.2 mm (steel plate) 1.6 mm (aluminium) Noise level:... - Page 5 Plåtnibblingsmaskin 30-8937 Modell: ST-350 Läs igenom hela bruksanvisningen före användning och spara den sedan för framtida bruk. Vi reserverar oss för ev. text- och bildfel samt ändringar av tekniska data. Vid tekniska problem eller andra frågor, kontakta vår kundtjänst (se adressuppgifter på baksidan).
- Page 6 Komponentlista Nummer Reservdels nr Beteckning Antal ST700-01 Skruv ST700-02 O-ring (P12) ST700-03 O-ring (P18) ST700-04 Luftregulator ST700-05 Fjäder ST700-06 Ventilsäte ST700-07 Ventilkägla ST700-08 O-ring (Ø3.5x Ø1.5) ST700-09 Anslutningsnippel ST700-10 Utblåskåpa ST700-11 O-ring (Ø26.7x Ø1.78) ST700-12 Stift ST700-13 Handtag ST700-14 Gummiskydd ST700-15 ST700-16 Kullager (696ZZ)
-
Page 7: Tekniska Data
Tekniska data Modell: ST-350 Vikt: 1 kg Luftanslutning: 1/4" inv. Varvtal: 2600 RPM Stansbredd: 5 mm Rekommenderat lufttryck: 6 bar Max lufttryck: 6.2 bar (90PSI) Kapacitet: 1.2 mm (stålplåt) 1.6 mm (aluminium) Ljudtrycksnivå: 82 dB(A) Vibration: 0.5m/s² Avfallshantering När du ska göra dig av med produkten ska detta ske enligt lokala föreskrifter. Är du... - Page 8 Platenibler 30-8937 Modell: ST-350 Les nøye igjennom hele bruksanvisningen og ta vare på den til senere bruk. Vi reserverer oss mot ev. tekst- og bildefeil, samt forandringer av tekniske data. Ved tekniske problemer eller andre spørsmål, ta kontakt med vårt kundesenter (se opplysninger på baksiden).
- Page 9 Komponentliste Nummer Reservedels nr Betegnelse Antall ST700-01 Skrue ST700-02 O-ring (P12) ST700-03 O-ring (P18) ST700-04 Luftregulator ST700-05 Fjær ST700-06 Ventilsete ST700-07 Ventilkjegle ST700-08 O-ring (Ø3.5x Ø1.5) ST700-09 Anslutningsnippel ST700-10 Utblåsingsdeksel ST700-11 O-ring (Ø26.7x Ø1.78) ST700-12 Stift ST700-13 Håndtak ST700-14 Gummibeskyttelse ST700-15 ST700-16 Kulelager (696ZZ)
-
Page 10: Tekniske Data
Tekniske data Modell: ST-350 Vekt: 1 kg Lufttilkobling: 1/4” inv. Turtal: 2600 RPM Stansebredde: 5 mm Anbefalt lufttrykk: 6 bar Maks lufttrykk: 6.2 bar (90PSI) Kapasitet: 1.2 mm (stål) 1.6 mm (aluminium) Lydtrykknivå: 82 dB(A) Vibrasjon: 0.5 m/s² Avfallshåndtering Når du skal kvitte deg med produktet, skal dette skje i henhold til lokale forskrifter. Er... - Page 11 Turvallisuusohjeet 30-8937 Malli: ST-350 Lue käyttöohjeet ennen tuotteen käyttöönottoa. Säilytä käyttöohjeet tulevaa tarvetta varten. Pidätämme oikeuden teknisten tietojen muutoksiin. Emme vastaa mahdollisista teksti- tai kuvavirheistä. Jos laitteeseen tulee teknisiä ongelmia, ota yhteys myymälään tai asiakaspalveluun (yhteystiedot käyttöohjeen lopussa). Turvallisuusohjeita •...
- Page 12 Osaluettelo Numero Varaosanumero Nimitys Määrä ST700-01 Ruuvi ST700-02 O-rengas (P12) ST700-03 O-rengas (P18) ST700-04 Paineensäädin ST700-05 Jousi ST700-06 Venttiilin istukka ST700-07 Venttiilin kartio ST700-08 O-rengas (Ø 3,5x Ø 1,5) ST700-09 Liitäntänippa ST700-10 Ilman ulostulon kupu ST700-11 O-rengas (Ø 26,7x Ø 1,78) ST700-12 Sokka ST700-13...
-
Page 13: Tekniset Tiedot
Tekniset tiedot Malli: ST-350 Paino: 1 kg Ilmaliitäntä: 1/4” sisäkierre. Kierrosluku: 2600 k/min Lävistimen leveys: 5 mm Suositeltu ilmanpaine: 6 baaria Suurin ilmanpaine: 6.2 baaria (90PSI) Kapasiteetti: 1,2 mm (teräslevy) 1,6 mm (alumiini) Äänenpaine: 82 dB (A) Tärinä: 0,5 m/s²... -
Page 14: Declaration Of Conformity
Declaration of Conformity Hereby, Clas Ohlson AB declares that the machinery: Air Nibbler 30-8937/ST-350 Complies with the provisions of the following directives: 98/37/EC Machinery Insjön, Sweden, December 2007 Klas Balkow, President. Clas Ohlson, 793 85 Insjön, Sweden... - Page 16 NORGE KUNDESENTEr Tlf.: 23 21 40 00 Faks: 23 21 40 80 E-post: kundesenter@clasohlson.no INTErNETT www.clasohlson.no POST Clas Ohlson AS, Postboks 485 Sentrum, 0105 OSLO SUOMI ASIAKASPALVELU Puh: 020 111 2222 Faksi: 020 111 2221 Sähköposti: info@clasohlson.fi INTErNET www.clasohlson.fi OSOITE Clas Ohlson Oy, Yrjönkatu 23 A, 00100 HELSINKI...
