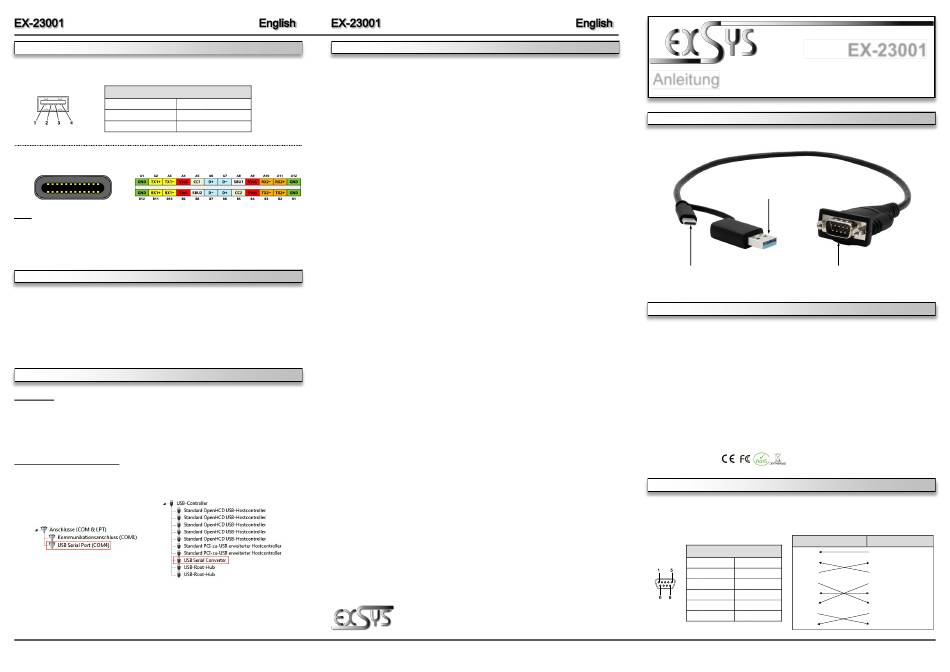

Exsys EX-23001 Manual

CONNECTORS & STATUS LED'S
USB 2.0 A-Plug:
USB 2.0 A-Plug
Pin Signal Pin
1 VCC 3
2 DATA- 4
USB 2.0 C-Plug:
Note!
By dual assignment of the pins, the USB Type-C plug can be plugged into the port on
both sides.
HARDWARE INSTALLATION
Because there are large differences between PC's, we can give you only a general installation
guide for the EX-23001. Please refer your computers reference manual whenever in doubt.
1. Connect the EX-23001 USB to the USB A-Port or C-Port at the your PC.
2. When you are ready you can start your PC and continue with the point „Driver Installation".
DRIVER INSTALLATION
Windows
After the hardware installation Windows will recognize the device automatically and install the
drivers. If the driver shoul not be installed automatically, please download the driver from our
homepage (www.exsys-shop.de) first. Now select the folder with your operating system and
install the driver. Follow the hardware assistant and finish the installation. Important! Restart
your PC in any case after installing the drivers.
CHECK INSTALLED DRIVER
Open the >Device manager<. Now you should see at „Ports (COM & LPT)" and „USB-
Controller" the following new entry:
If you see this or a similar information the device is installed correctly.
5
CLEANING
For cleaning please use only a dry fluff less cloth and remove the dirt with gently pressure. In
the area of the connectors please make sure that no fibres from the cloth remain in the connect-
ors. Never use a moist or wet cloth for cleaning!
Signal
DATA+
GND
Germany: Switzerland:
EXSYS Vertriebs GmbH EXSYS Vertriebs GmbH
Industriestrasse 8 Dübendorfstrasse 17
61449 Steinbach 8602 Wangen
www.exsys.ch
www.exsys.de
6
Anleitung
Vers. 1.0 / 28.09.22
AUFBAU
USB 2.0 A-Stecker
zum Anschluss an PC
USB 2.0 C-Stecker S1: 9 Pin Stecker Seriell RS-232
zum Anschluss an PC
BESCHREIBUNG & TECHNISCHE DATEN
Der EX-23001 ist ein Modul zur Umsetzung von USB 2.0 auf eine RS-232 Schnittstelle mit FIFO
16C550 Port für den Anschluss von High Speed Seriellen RS-232 Peripherie Geräten (z.B.
Modem, Plotter usw.). Die EX-23001 ist mit einem USB 2.0 A-Stecker oder C-Stecker zum
Anschluss an den PC und einem RS-232 seriellen 9 Pin Stecker für Endgeräte ausgestattet.
Das USB Modul ist Hot Plug & Play fähig. Für die Einstellungen der I/O Adressen und Interrupts
sind keine Jumper und Einstellungen notwendig, da die Einstellungen automatisch vom System
BIOS und bei der Installation des Betriebssystems vorgenommen werden.
Kompatibilität: USB 1.1, 2.0 & 3.2
Betriebssysteme: Windows 9.x / ME / 2000 / XP / Vista / 7 / 8.x / 10 / 11 / Server 20xx/
Linux / MAC
Anschlüsse: 1x USB 2.0 A-Stecker oder C-Stecker, 1x 9 Pin Stecker Seriell RS-232
Lieferumfang: EX-23001, Anleitung
Zertifikate:
ANSCHLÜSSE & STATUS LED'S
RS-232 Anschlussbelegung:
DB 9M Verdrahtung RS-232
DB9 (EX-23001)
9 Pin Stecker Seriell RS-232 1 DCD
2 RXD
Pin Signal Pin Signal
1 DCD 6 DSR 3 TXD
4 DTR
2 RXD 7 RTS
5 GND
3 TXD 8 CTS
6 DSR
4 DTR 9 RI
7 RTS
5 GND
8 CTS
1
EX-23001
RS-232 (Endgerät)
1 DCD
2 RXD
3 TXD
4 DTR
5 GND
6 DSR
7 RTS
8 CTS
