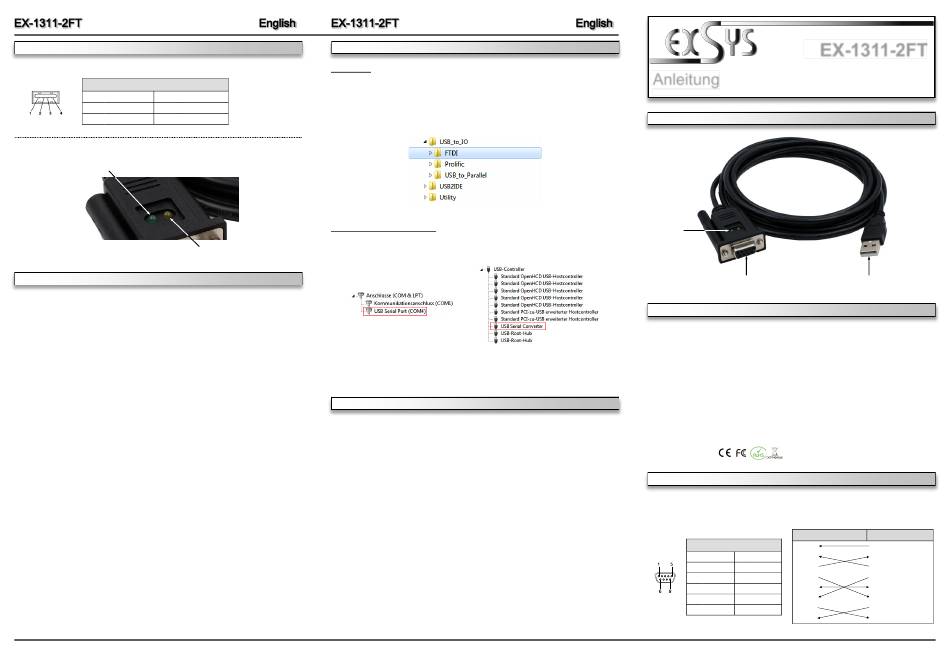

Exsys EX-1311-2FT Manual

CONNECTORS & STATUS LED'S
USB A-Plug:
USB 2.0 A-Plug
Pin Signal Pin Signal
1 VCC 3 DATA+
2 DATA- 4
Status LED's:
RXD
TXD
HARDWARE INSTALLATION
Because there are large differences between PC's, we can give you only a general installation
guide for the EX-1311-2FT. Please refer your computers reference manual whenever in doubt.
1. Connect the EX-1311-2FT USB to the USB A-Port at the your PC.
2. When you are ready you can start your PC and continue with the point „Driver Installation".
5
DRIVER INSTALLATION
Windows
After the hardware installation Windows will recognize the device automatically and install the
drivers. If the driver shoul not be installed automatically, please insert the Driver CD into your
CD-Rom drive (e.g. Drive D:) and open the folder „USB_to_IO/FTDI". Please select the folder
with your operating system and install the driver (see Picture). Follow the hardware assistant
and finish the installation. Important! Restart your PC in any case after installing the drivers.
GND
CHECK INSTALLED DRIVER
Open the >Device manager<. Now you should see at „Ports (COM & LPT)" and „USB-
Controller" the following new entry:
If you see this or a similar information the device is installed correctly.
CLEANING
For cleaning please use only a dry fluff less cloth and remove the dirt with gently pressure. In
the area of the connectors please make sure that no fibres from the cloth remain in the connect-
ors. Attention! Never use a moist or wet cloth for cleaning!
AUFBAU
Status LED
BESCHREIBUNG & TECHNISCHE DATEN

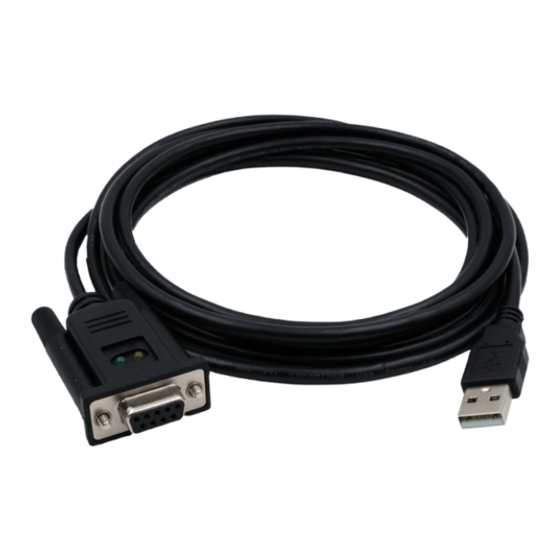

Die EX-1311-2FT ist ein Modul zur Umsetzung von USB 2.0 auf eine RS-232 Schnittstelle mit
FIFO 16C550 Port für den Anschluss von High Speed Seriellen RS-232 Peripherie Geräten
(z.B. Modem, Plotter usw.). Die EX-1311-2FT ist mit einem USB 2.0 A-Stecker zum Anschluss
an den PC und einer RS-232 seriellen 9 Pin Buchse ausgestattet. Das USB Modul ist Hot Plug
& Play fähig. Für die Einstellungen der I/O Adressen und Interrupts sind keine Jumper und
Einstellungen notwendig, da die Einstellungen automatisch vom System BIOS und bei der
Installation des Betriebssystems vorgenommen werden. Die EX-1311-2FT unterstützt einen
Einsatz im Temperaturbereich von -40°C bis 85°C und eignet sich somit ideal zum Einsatz in
extrem Temperatur abhängigen Bereichen.
Kompatibilität:
Betriebssysteme:
Anschlüsse:
Lieferumfang:
Zertifikate:
ANSCHLÜSSE & STATUS LED'S
RS-232 Anschlussbelegung:
DB 9F
6
EX-1311-2FT
Anleitung
Vers. 1.0 / 26.10.21
S1: 9 Pin Buchse Seriell RS-232
USB 1.1 & 2.0
Windows 9.x/ ME/ 2000/ XP/ Vista/ 7/ 8.x/ 10/ Server 20xx/ Linux/ MAC
1x USB 2.0 A-Stecker, 1x 9 Pin Buchse Seriell RS-232
EX-1311-2FT, Treiber CD, Anleitung
Verdrahtung RS-232
DB9 (EX-1311-2FT)
9 Pin Buchse Seriell RS-232 1 DCD
2 RXD
Pin Signal Pin Signal
1 DCD 6 DSR 3 TXD
4 DTR
2 RXD 7 RTS
5 GND
3 TXD 8 CTS
6 DSR
4 DTR 9 RI
7 RTS
5 GND
8 CTS
1
USB 2.0 A-Stecker
zum Anschluss an PC
RS-232 (Endgerät)
1 DCD
2 RXD
3 TXD
4 DTR
5 GND
6 DSR
7 RTS
8 CTS
