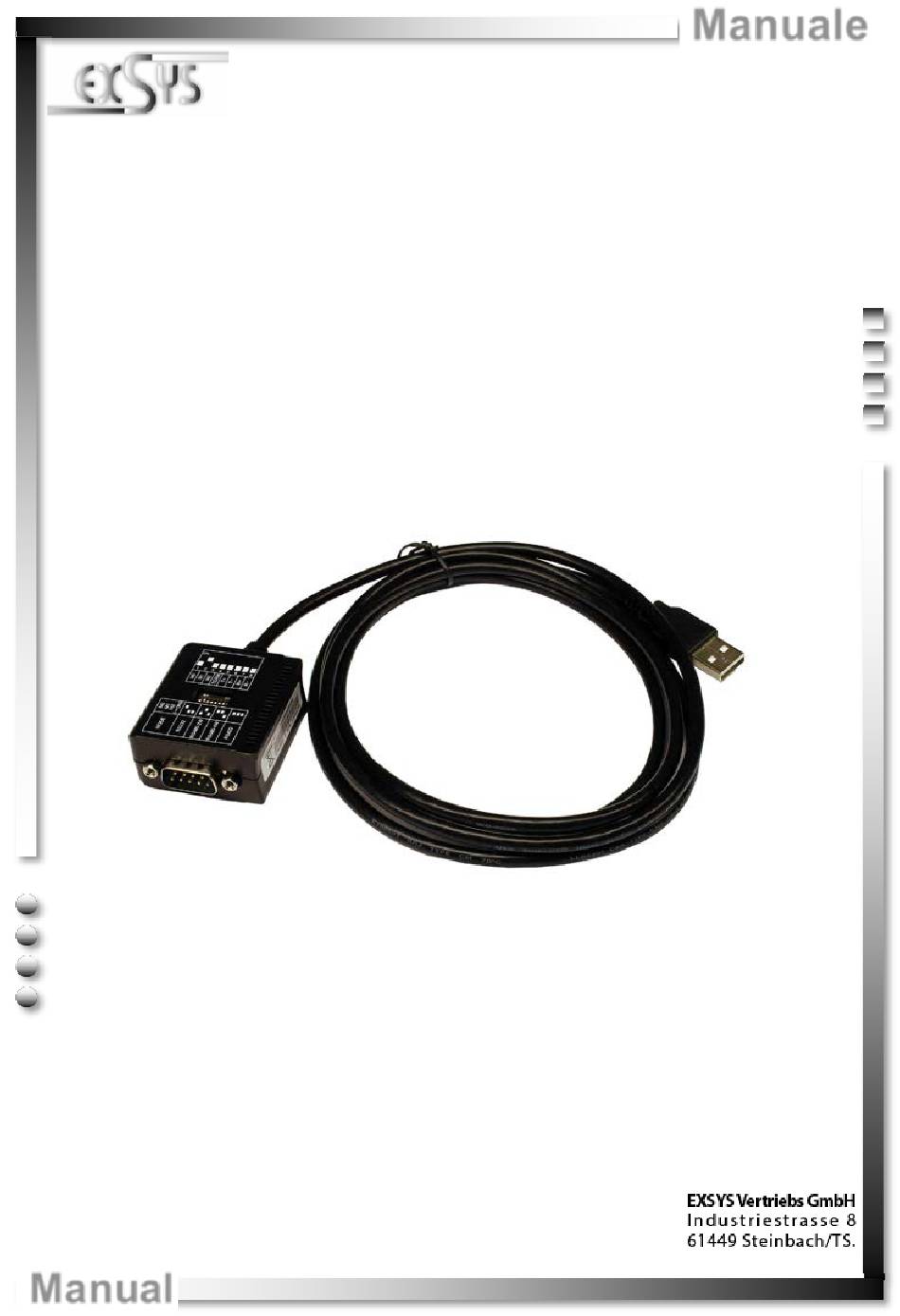

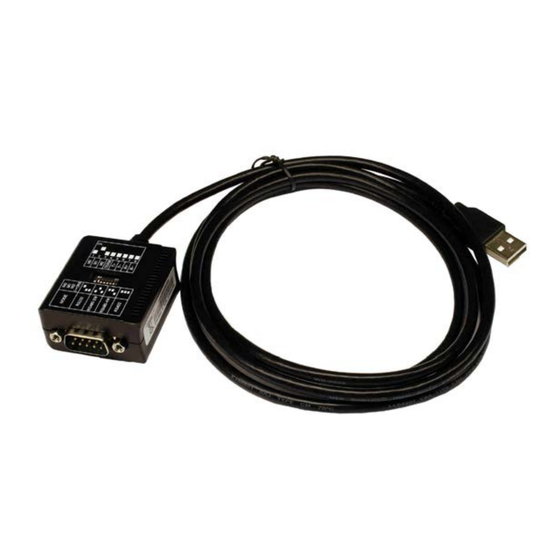

- Page 1 Manuale EX-1309-9 USB 2.0 a 1x RS-232/422/485 1x RS-232/422/485 to USB 2.0 Vers. 1.1 / 09.04.19 Manual...
-
Page 2: Table Of Contents
EX-1309-9 Indice Descrizione Contenuto Confezione Struttura e Attacchi Struttura Attacchi Impostazioni Dip-Switch Installazione hardware Installazione driver 10-11 Dati tecnici Index Description Extent of Delivery Layout and Connections 13-14 Layout Connections 13-14 Dip-Switch Settings 15-18 Hardware Installation Driver Installation 19-20 Technical Information... -
Page 3: Descrizione
Italiano 1. Descrizione L'EX-1309-9 è un modulo per la conversione da USB 2.0 in un'interfaccia RS- 232/422/485 con porte FIFO 16C550 per il collegamento di dispositivi periferici seriali ad alta velocità (ad esempio modem, plotter, e altro). Il modulo USB è compatibile con Hot Plug &... -
Page 4: Struttura E Attacchi
Italiano EX-1309-9 3. Struttura e Attacchi 3.1 Struttura Dip-Switch per l'impostazione delle modalità di trasmissione S1: 1 connettore seriale USB Type-A RS-232/422/485 a 9 pin 3.2 Attacchi USB Type-A: USB 2.0 Type-A Segnale Segnale DATA+ DATA-... - Page 5 EX-1309-9 Italiano 3. Struttura e Attacchi 3.2 Attacchi DB 9M: Assegnazione pin Assegnazione pin RS232: RS422 e RS-485 a 4 fili: DB9 (EX-1309-9) DB9 (Periferica) DB9 (EX-1309-9) DB9 (Periferica) 1 DCD 1 DCD 2 RXD 2 RXD 1 TXD- 1 TXD-...
-
Page 6: Impostazioni Dip-Switch
EX-1309-9 4. Impostazioni Dip-Switch Nella parte inferiore dell'EX-1309-9 è presente un Dip-Switch con il quale è possibile impostare i diversi tipi di trasmissione. Il Dip-Switch è composto da 8 pin. I primi tre pin (M0, M1 e M2) sono responsabili dei tipi di trasmissione. Il pin 4 serve per accendere/spegnere il terminatore. - Page 7 EX-1309-9 Italiano 4. Impostazioni Dip-Switch Impostazione modalità di trasmissione Jumper Descrizione RS-485 a 2 fili RS-485 a 4 fili Terminatore Attivo/disattivo Disattivo (Off) Attivo (On)
- Page 8 Italiano EX-1309-9 4. Impostazioni Dip-Switch Terminatore per modalità RS485 a 2 fili Terminatore per modalità RS-422 e RS-485 a 4 fili...
- Page 9 EX-1309-9 Italiano 4. Impostazioni dei dip-switch Resistenza di polarizzazione Attiva (ON) /disattiva (OFF) Attenzione! In modalità RS-232, questi 4 pin devono essere impostati su “OFF”...
-
Page 10: Installazione Hardware
Italiano EX-1309-9 5. Installazione Hardware Si prega di osservare le seguenti istruzioni d’installazione. Poiché ci sono molte differenze tra i PC, possiamo darti solamente delle istruzioni in generale per l'installazione. Se qualcosa non vi è chiaro, fare riferimento alle istruzioni del manuale d’uso del proprio computer. -
Page 11: Dati Tecnici
EX-1309-9 Italiano 6. Installazione Driver LINUX I driver Linux si trovano nella directory "D:\USB_to_IO\FTDI\Linux x86_64" sul CD dei driver. Sono supportati sulla maggior parte delle versioni Linux. Poiché le singole distribuzioni e le versioni del kernel differiscono notevolmente l'una dall'altra, purtroppo non possiamo fornirvi le istruzioni per l'installazione. -
Page 12: Description
(e.g. Modem, Plotter etc.). The USB to Serial module design utilizes the Chip- Set FTDI with 16C550 UART. The EX-1309-9 is Hot Plug & Play compatible. It is not possible to change the address or IRQ settings manually, they will be obtained auto- matically by the operating system. -
Page 13: Layout And Connections
EX-1309-9 English 3. Layout and Connections 3.1 Layout Dipp-Switch to set the various types of the transmission S1: 1 x 9 Pin serial connector USB A-Connector RS-232/422/485 3.2 Connections USB A-Connector: USB 2.0 A-Connector Signal Signal DATA+ DATA-... - Page 14 English EX-1309-9 3. Layout and Connections 3.2 Connections DB 9M: DB9 (EX-1309-9) DB9 (Device) DB9 (EX-1309-9) DB9 (Device) 1 DCD 1 DCD 2 RXD 2 RXD 1 TXD- 1 TXD- 3 TXD 3 TXD 2 TXD+ 2 TXD+ 4 DTR...
-
Page 15: Dip-Switch Settings
English 4. Dipp-Switch Settings At the bottom of the EX-1309-9 you will find one Dipp-Switch. With this Dipp-Switch you can set the various types of transmission. The Dipp-Switch consists of 8 pins. The first three pins (M0, M1 & M2) are responsible for the transmission. Pin 4 is used for turn ON/OFF the Terminator. - Page 16 English EX-1309-9 4. Dipp-Switch Settings Set the transmission modes Jumper Description RS-485 2-wire RS-485 4-wire Terminator ON/OFF...
- Page 17 EX-1309-9 English 4. Dipp-Switch Settings Terminator for RS-485 2-wire mode Terminator for RS-422 and RS-485 4-wire mode...
- Page 18 English EX-1309-9 4. Dipp-Switch Settings Bias Resistor ON/OFF Attention! For RS-232 operation, these pins must be set to “OFF“!
-
Page 19: Hardware Installation
5. Hardware Installation Because there are large differences between PC’s, we can give you only a general instal- lation guide for the EX-1309-9. Please refer your computers reference manual whenever in doubt. 1. At first connect the USB cable (A-Plug) to the USB A-Port at your PC. -
Page 20: Technical Information
English EX-1309-9 6. Driver Installation LINUX There are drivers available for Linux. The drivers are located in the folder “D:\USB_to_IO\FTDI\Linux x86_64“ on the driver CD. They are supported by the most versions of Linux. Because each individual distribution and kernel version of Linux is different, sadly we cant provide a installation instruction.
