STERWINS YT5220-01 Assembly, Use, Maintenance Manual

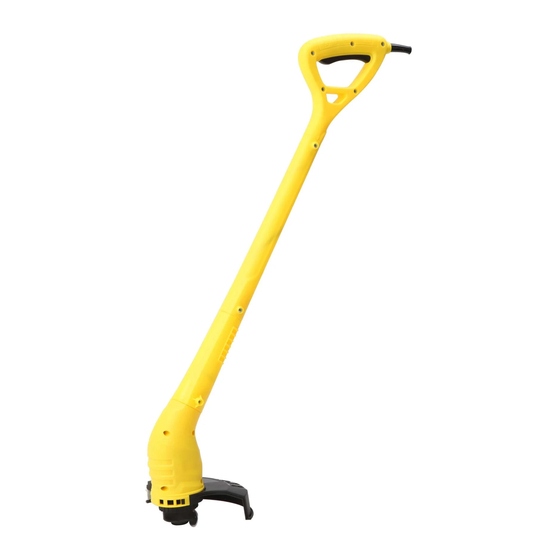

280w electric grass trimmer
Hide thumbs
Table of Contents

Advertisement

Available languages

Available languages

Quick Links

设计人员:
TEL:0573-83225888-503
名　　称:
说明书
客　　户:
CH138
料　　号:
8458-522001X001-021
尺　　寸:
A5(148.5x210mm)
材　　质:
70g双胶纸
张妹珍
QQ:
99739279
Http:www.yattool.com
颜　　色:
页　　数:
备注:
制作日期:
2021-11-25
黑白印刷
13张A4纸
随订单
运用软件:
Adobe Acrobat 7 Pro

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the YT5220-01 and is the answer not in the manual?

Questions and answers

Subscribe to Our Youtube Channel

Related Manuals for STERWINS YT5220-01

Summary of Contents for STERWINS YT5220-01

  • Page 1 设计人员: 张妹珍 99739279 制作日期: 2021-11-25 运用软件: Adobe Acrobat 7 Pro TEL:0573-83225888-503 Http:www.yattool.com 名　　称: 颜　　色: 说明书 黑白印刷 客　　户: CH138 页　　数: 13张A4纸 料　　号: 8458-522001X001-021 备注: 随订单 尺　　寸: A5(148.5x210mm) 材　　质: 70g双胶纸...
  • Page 2 YT5220-01 Trimmer electric de tuns iarba de 280W 280W Electric Grass Trimmer Instrucțiuni de asamblare - Utilizare - Întreținere Assembly - Use - Maintenance Manual EAN CODE : 3276000315063 Instrucțiuni originale - Trimmer electric de tuns iarba / Original Instruction-Electric grass trimmer...
  • Page 4 Asamblare Assembly A x1 B x1 C x4...
  • Page 5 Atenție Pericol / Caution danger Observați / Observe Conectat / Connected Oprire / Power off Pornire / Power up Curățare / Cleaning Întreținere / Maintenance Corect / Correct Greșit / Incorrect Instrucţiuni de siguranță și aspecte juridice / Legal & safety instructions Notes / Observaciones / Notas / Note /...
  • Page 6 Asamblare Assembly...
  • Page 7 Utilizare...
  • Page 8 Utilizare...
  • Page 9 Utilizare...
  • Page 10 Întreținere Maintenance...
  • Page 11 Maintenance Întreținere...
  • Page 12 Maintenance Întreținere...
  • Page 13 Maintenance Întreținere...
  • Page 14 Depozitarea pe timpul iernii Winter storage...
  • Page 15 SIMBOLURI Atenție/Avertisment. Mașină de clasă II - Izolație dublă AVERTISMENT - Pentru a reduce riscul de accidentări, utilizatorul trebuie să citească manualul de instrucţiuni. Nivel de putere acustică garantat: 96 dB(A) Purtați echipament de protecție auditivă. Simbol DEEE. Deșeurile produselor electri- Purtați echipament de protecție oculară.

  • Page 16: Instrucțiuni Privind Siguranța

    INSTRUCȚIUNI PRIVIND SIGURANȚA locale pot restricţiona vârsta ope- Scopul utilizării 1. Acest trimmer de tuns iarba ratorului. YT5220-01 este conceput cu o b) Nu lăsați copiii să se joace cu apa- tensiune nominală de intrare de ratul. Este interzisă efectuarea cu- 280W.
  • Page 17 INSTRUCȚIUNI PRIVIND SIGURANȚA blu de alimentare) care funcționează cu loriferele, maşinile de gătit şi acumulator. frigiderele. Acest lucru reprezintă un risc sporit de electrocutare în ca- zul care corpul dumneavoastră este Siguranța zonei de lucru împământat. a) Păstrați zona de lucru curată şi bine iluminată.
  • Page 18 INSTRUCȚIUNI PRIVIND SIGURANȚA riscul de electrocutare. glare sau cheie fixă înainte de a porni scula electrică. O cheie reglabilă sau una fixă lăsată într-o Siguranța personală piesă rotativă a sculei electrice poa- a) Fiți vigilent, urmăriți ceea ce te duce la accidente. faceți și apelați la bunul simț...
  • Page 19 INSTRUCȚIUNI PRIVIND SIGURANȚA și mai sigură la viteza pentru care a la reparat înainte de utilizare. Mul- fost concepută. te accidente sunt cauzate de sculele electrice prost întreţinute. b) Nu utilizați scula electrică dacă întrerupătorul nu comută pe f) Mențineți sculele așchietoare pozițiile pornit și oprit.
  • Page 20 INSTRUCȚIUNI PRIVIND SIGURANȚA efectuată de o persoană calificată în restricţiona utilizarea mașinii. reparaţii (se vor înlocui întotdeauna e) Țineți alte persoane, inclusiv de co- ambele perii în același timp). pii, animale și trecători, în afara zo- nei de risc de 15 metri. Opriți apa- Avertismente de siguranță...
  • Page 21 INSTRUCȚIUNI PRIVIND SIGURANȚA depistarea apărătorilor sau a scu- funcţiune cu apărătorile sau scutu- turilor avariate, lipsă sau instalate rile deteriorate sau fără apărători greșit. ori scuturi montate pe poziţie. e) Nu utilizaţi niciodată mașina în f) Porniţi motorul numai atunci când timp ce sunt oameni, mai ales co- mâinile și picioarele sunt la distan- pii, sau animale în apropiere.
  • Page 22 INSTRUCȚIUNI PRIVIND SIGURANȚA scoateţi ștecherul din priză. Aceas- Operatorul trebuie să efectueze ta trebuie reparată de producător, pauze și să-și modifice poziția de de agentul său de service sau de o lucru după o perioadă îndelungată persoană calificată în mod similar de lucru.

  • Page 23: Riscuri Reziduale

    INSTRUCȚIUNI PRIVIND SIGURANȚA tul la reparat numai unui reparator în permanență (unde este cazul). autorizat. Planificați-vă programul de lucru ast- d) Când nu este utilizată, nu lăsaţi fel încât să nu vă expuneți o durată mașina la îndemâna copiilor. prea îndelungată vibrațiilor mari. Recomandare În caz de urgență...
  • Page 24 INSTRUCȚIUNI PRIVIND SIGURANȚA le emise dacă produsul este utilizat reduce riscul de accidente grave sau timp mai îndelungat sau nu este mortale, se recomandă persoanelor manevrat și întreținut corespun- cu implanturi medicale să solicite sfa- zător. tul medicului și al producătorului de 2.
  • Page 25 INSTRUCȚIUNI PRIVIND SIGURANȚA și acesta depășește marginea apărăto- Pornirea și oprirea Conectaţi ștecărul la priza de reţea. rii, acesta va fi tăiat de cuțit. Pentru a porni, țineți apăsat trăgaciul Tăiați iarba prin oscilarea sculei de la declanșator. dreapta la stânga și țineți scula încli- Pentru a opri, eliberați trăgaciul de- nată...
  • Page 26 INSTRUCȚIUNI PRIVIND SIGURANȚA 3. Reungeți toate componentele mo- Întreținere Avertisment! Când produsul bile la intervale regulate. este oprit pentru întreţinere, 4. Nu utilizaţi niciodată substanţe inspectare sau depozitare, opriţi în- caustice pentru curăţarea pieselor totdeauna întrerupătorul, deconectați din plastic. sursa de alimentare de la rețea și asi- guraţi-vă...

  • Page 27: Descrierea Produsului

    DESCRIEREA PRODUSULUI 1. Set bobină 2. Apărătoare bobină 3. Carcasa motorului 4. Mâner 5. Întrerupător declanșator...

  • Page 28: Specificații Tehnice

    SPECIFICAȚII TEHNICE Model YT5220-01 Tensiune nominală 220-240V~ 50 Hz Putere nominală consumată 280 W Viteză nominală fără sarcină 12500/min Lățime de tăiere 220mm Dimensiune fir ø1,2 mm Nivel de presiune sonoră LpA 85,9 dB(A), K=2,5 dB(A) Nivel de putere acustică LwA...
  • Page 29 DEPANARE Problemă Cauză posibilă Soluție Produsul nu pornește. Nu este conectat la o sursă de Conectați la sursa de alimentare alimentare Cablul electric sau ștecherul sunt Apelați la un electrician autorizat defecte pentru verificări Alte defecțiuni electrice ale Apelați la un electrician autorizat produsului pentru verificări Produsul nu atinge puterea...
  • Page 30 VEDERE ÎN SPAȚIU ȘI LISTA PIESELOR COMPONENTE...
  • Page 31 VEDERE ÎN SPAȚIU ȘI LISTA PIESELOR COMPONENTE Nr. piesă Descriere Nr. piesă Descriere Șurub cu auto înfiletare 12-3 Bobină Mâner stâng 12-4 Cap de tăiere Întrerupător declanșator 12-5 12-6 Fir de nailon Ansamblu cablu Șaibă Mâner drept Ansamblu motor Tub mijlociu 14-1 Carcasă...

  • Page 32: Declarație De Conformitate Ce

    135 Rue Sadi Carnot - CS 00001 59790 RONCHIN- Franţa Declarăm că produsul specificat mai jos: Trimmer electric de tuns iarba de 280W Model: YT5220-01 Satisface cerinţele Directivelor Consiliului: Directiva 2006/42/CE privind funcţionarea mașinilor Directiva privind Compatibilitatea electromagnetică 2014/30/UE Directiva privind emisiile sonore în aer liber 2000/14/CE, Anexa VI &2005/88/CE Nivel de putere acustică...
  • Page 33 SYMBOLS Caution/ Warning. Class II machine- Double insulation WARNING-To reduce the risk of injury, user must read instruction manual. Guaranteed Sound power level: 96dB(A) Wear ear protection. WEEE symbol. Waste electrical products Wear eye protection. should not be disposed of with household waste.

  • Page 34: Safety Instructions

    SAFETY INSTRUCTIONS age of the operator. Intended use 1. This grass trimmer YT5220-01 is b) Children shall not play with the designated with a rated power appliance. Cleaning and user input of 280W. maintenance shall not be made by 2. The product is intended for children without supervision.
  • Page 35 SAFETY INSTRUCTIONS b) Do not operate power tools from heat, oil, sharp edges or moving parts. Damaged or in explosive atmospheres, entangled cords increase the risk of such as in the presence of electric shock. flammable liquids, gases or dust. Power tools create sparks e) When operating a power tool which may ignite the dust or fumes.
  • Page 36 SAFETY INSTRUCTIONS injuries. collection can reduce dust-related hazards. c) Prevent unintentional starting. Ensure the switch is in the off-position before Power tool use and care connecting to power source a) Do not force the power tool. and/or battery pack, picking Use the correct power tool for up or carrying the tool.
  • Page 37 SAFETY INSTRUCTIONS this done by a qualified repair person of moving parts, breakage of (always replace the two brushes at parts and any other condition the same time). that may affect the power tool’s operation. If damaged, Electrically powered grass have the power tool repaired before trimmer safety warnings use.

  • Page 38: Operation

    SAFETY INSTRUCTIONS approached. especially the parts of the cutting head. g) Check the tool regularly for loose Preparation a) While operating the machine fasteners, damaged parts, such as always wear substantial footwear cracks in the cutting attachment. and long trousers. Do not operate the machine when barefoot or Operation wearing open sandals.
  • Page 39 SAFETY INSTRUCTIONS 3) Before checking, cleaning or machine when connected to the working on the machine; supply. Keep hands and feet away 4) After striking a foreign object; from the cutting means at all times 5) Whenever the machine starts and especially when switching on vibrating abnormally.
  • Page 40 SAFETY INSTRUCTIONS power supply (i.e. remove the Use correct attachments for the plug from the mains, remove the product and ensure they are in good disabling device or removable condition. battery) before carrying out Keep tight grip on the handles/grip maintenance or cleaning work.
  • Page 41 SAFETY INSTRUCTIONS requirements, potential risks of injury operation! This field may under some and damage remain. The following circumstances interfere with active or dangers can arise in connection passive medical implants! To reduce with the structure and design of this the risk of serious or fatal injury, we product: recommend persons with medical...
  • Page 42 SAFETY INSTRUCTIONS projects beyond the guard edge it is Switching on and off Connect the cable to the power. cut by the line cutting blade. To switch on, keep the switch trigger Cut the grass by swinging the tool depressed. from right to left and the tool inclined To switch off, release the switch forwards at an angle of about 30°.

  • Page 43: Maintenance

    SAFETY INSTRUCTIONS Maintenance Warning! When the product is Never disassemble the tool or carry stopped for maintenance, out any repairs. Always have the inspection or storage, always shut off trimmer maintained or repaired by a the power switch, disconnect the competent person at an authorized power supply from the main and service center.

  • Page 44: Know Your Product

    KNOW YOUR PRODUCT 1. Spool set 2. Spool Guard 3. Motor housing 4. Handle 5. Switch trigger...

  • Page 45: Technical Specifications

    TECHNICAL SPECIFICATIONS Model YT5220-01 Rated voltage 220-240V~ 50 Hz Rated input power 280 W Rated no-load speed 12500/min Cutting width 220mm Line size ø1.2 mm Sound pressure level LpA 85.9 dB(A), K=2.5 dB(A) Sound power level LwA 89 dB(A), K=0.99 dB(A)

  • Page 46: Troubleshooting

    TROUBLE SHOOTING Problem Possible cause Solution Product does not start Not connected to power supply Connect to power supply Power cord or plug is defective Check by a specialist electrician Other electrical defect to the Check by a specialist electrician product Product does not reach full power Extension cord not suitable for Use a proper extension cord...

  • Page 47: Exploded View With Parts List

    EXPLODED VIEW WITH PARTS LIST...
  • Page 48 EXPLODED VIEW WITH PARTS LIST Part no. Description Part no. Description Self tapping screw 12-3 Reel Left handle 12-4 Cut head Switch trigger 12-5 Rivet Spring 12-6 Nylon wire Cable assembly Washer Right handle Motor assy' Middle tube 14-1 Carbon brush bracket Air inlet pipe 14-2 Carbon brush assy'...

  • Page 49: Ec Declaration Of Conformity

    135 Rue Sadi Carnot - CS 00001 59790 RONCHIN - France Declare that the product detailed below: 280W Electric Grass Trimmer Model: YT5220-01 Satisfies the requirement of the Council Directives: Machinery Directive 2006/42/EC EMC Directive 2014/30/EU The Outdoor Noise Directive 2000/14/EC, Annex VI & 2005/88/EC...
  • Page 53 ADEO Services 135 Rue Sadi Carnot CS 00001 59790 RONCHIN - France ТОВ «Леруа Мерлен Україна», вул. Полярна 17а, м. Київ 04201, Україна ООО ЛЕРУА МЕРЛЕН ВОСТОК, 141031, Московская область, Мытищинский район, г. Мытищи, Осташковское шоссе, д.1, РОССИЯ Made in P. R. C. 2019 随订单...
