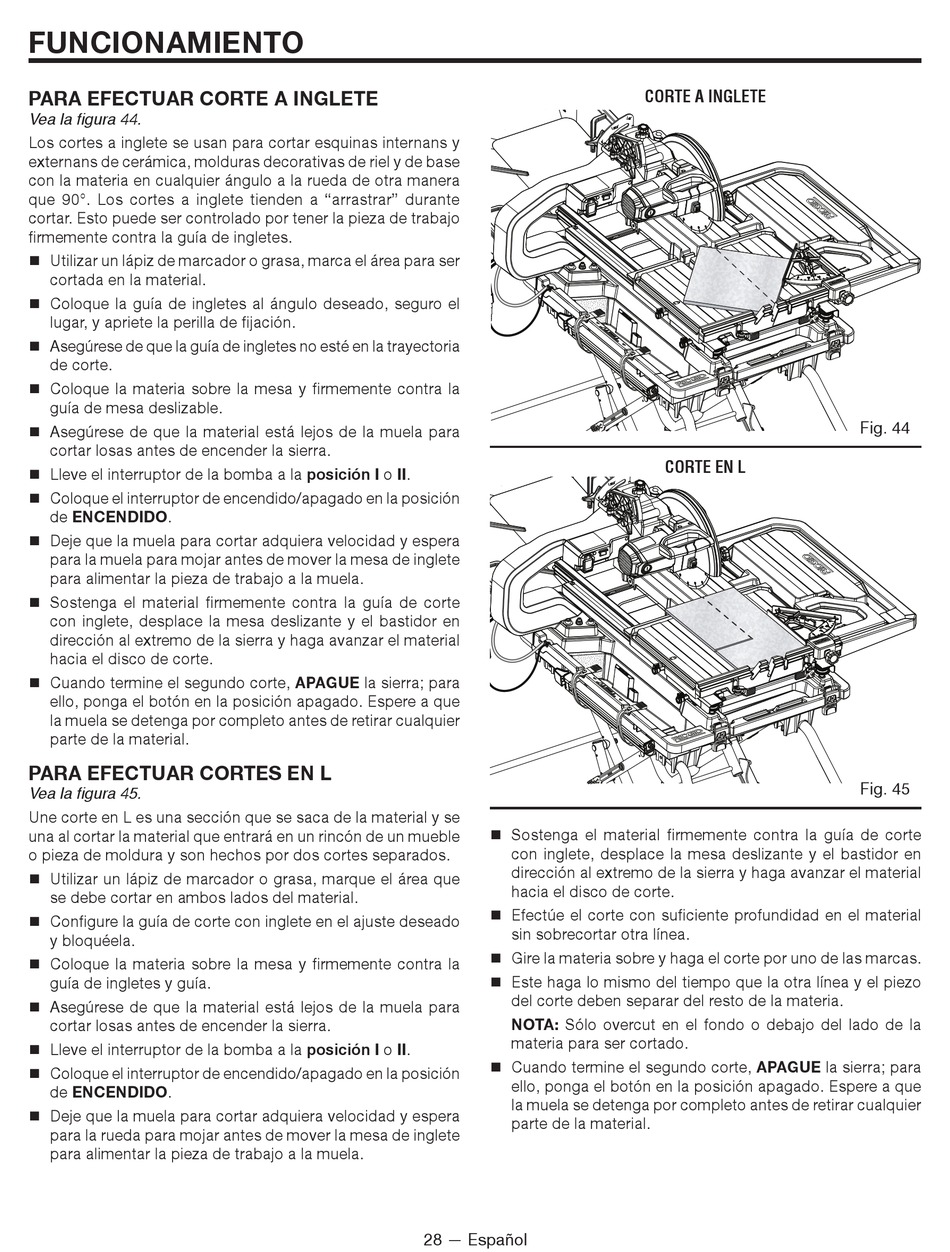

RIDGID R4093 Operator's Manual page 100

FUNCIONAMIENTO
PARA EFECTUAR CORTE A INGLETE
Vea la figura 44.
Los cortes a inglete se usan para cortar esquinas internans y
externans de cerámica, molduras decorativas de riel y de base
con la materia en cualquier ángulo a la rueda de otra manera
que 90°. Los cortes a inglete tienden a "arrastrar" durante
cortar. Esto puede ser controlado por tener la pieza de trabajo
firmemente contra la guía de ingletes.
 Utilizar un lápiz de marcador o grasa, marca el área para ser
cortada en la material.
 Coloque la guía de ingletes al ángulo deseado, seguro el
lugar, y apriete la perilla de fijación.
 Asegúrese de que la guía de ingletes no esté en la trayectoria
de corte.
 Coloque la materia sobre la mesa y firmemente contra la
guía de mesa deslizable.
 Asegúrese de que la material está lejos de la muela para
cortar losas antes de encender la sierra.
 Lleve el interruptor de la bomba a la posición I o II.
 Coloque el interruptor de encendido/apagado en la posición
de ENCENDIDO.
 Deje que la muela para cortar adquiera velocidad y espera
para la muela para mojar antes de mover la mesa de inglete
para alimentar la pieza de trabajo a la muela.
 Sostenga el material firmemente contra la guía de corte
con inglete, desplace la mesa deslizante y el bastidor en
dirección al extremo de la sierra y haga avanzar el material
hacia el disco de corte.
 Cuando termine el segundo corte, APAGUE la sierra; para
ello, ponga el botón en la posición apagado. Espere a que
la muela se detenga por completo antes de retirar cualquier
parte de la material.
PARA EFECTUAR CORTES EN L
Vea la figura 45.
Une corte en L es una sección que se saca de la material y se
una al cortar la material que entrará en un rincón de un mueble
o pieza de moldura y son hechos por dos cortes separados.
 Utilizar un lápiz de marcador o grasa, marque el área que
se debe cortar en ambos lados del material.
 Configure la guía de corte con inglete en el ajuste deseado
y bloquéela.
 Coloque la materia sobre la mesa y firmemente contra la
guía de ingletes y guía.
 Asegúrese de que la material está lejos de la muela para
cortar losas antes de encender la sierra.
 Lleve el interruptor de la bomba a la posición I o II.
 Coloque el interruptor de encendido/apagado en la posición
de ENCENDIDO.
 Deje que la muela para cortar adquiera velocidad y espera
para la rueda para mojar antes de mover la mesa de inglete
para alimentar la pieza de trabajo a la muela.
 Sostenga el material firmemente contra la guía de corte
con inglete, desplace la mesa deslizante y el bastidor en
dirección al extremo de la sierra y haga avanzar el material
hacia el disco de corte.
 Efectúe el corte con suficiente profundidad en el material
sin sobrecortar otra línea.
 Gire la materia sobre y haga el corte por uno de las marcas.
 Este haga lo mismo del tiempo que la otra línea y el piezo
del corte deben separar del resto de la materia.
NOTA: Sólo overcut en el fondo o debajo del lado de la
materia para ser cortado.
 Cuando termine el segundo corte, APAGUE la sierra; para
ello, ponga el botón en la posición apagado. Espere a que
la muela se detenga por completo antes de retirar cualquier
parte de la material.
28 — Español
CORTE A INGLETE
CORTE EN L
Fig. 44
Fig. 45
