CONSTRUYA EL SOPORTE DEL CIELORRASO (continuación)

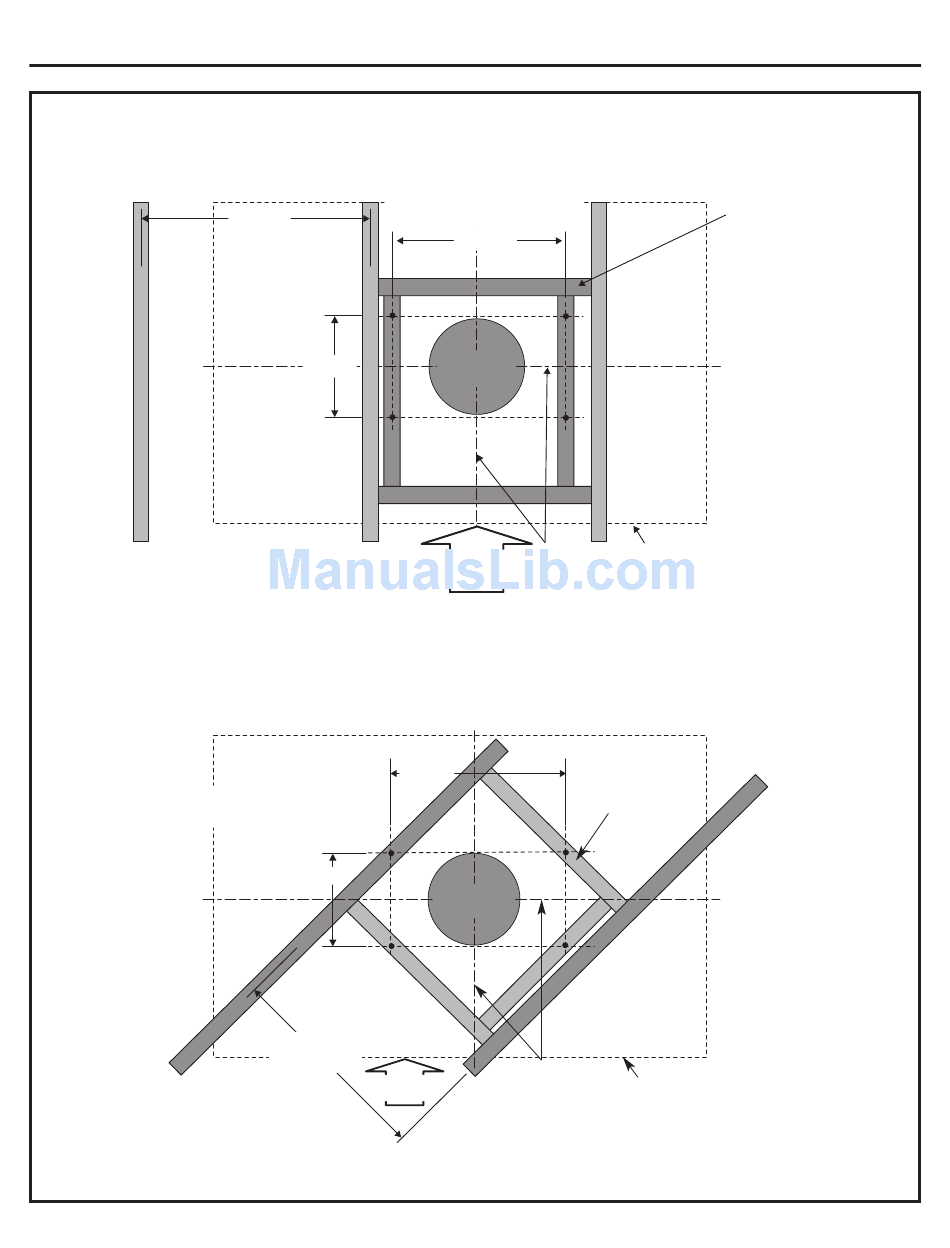

EJEMPLO B
Espacio
para viga
Visión superior – las vigas del cielorraso corren paralelas al frente de la campana
EJEMPLO C
Instale el armazón cruzado en forma simétrica
sobre la línea central del conducto/estufa
Visión superior – vigas del cielorraso en ángulo con el frente de la campana
Preparación para la instalación
Instale el armazón cruzado en
forma simétrica sobre la línea
central del conducto/estufa
de 16"
8-1/4"
10-5/16"
8-1/4"
Espacio para
viga de 16"
Frente
de la campana
10-5/16"
Conducto
de 8"
Alinee el
Frente
de la campana conducto con
el centro de
la estufa
Soportes de madera
del armazón cruzado
de 2 x 4
Conducto
de 8"
Alinee el conducto
con el centro de
la estufa
14
Soportes de madera del
armazón cruzado de 2 x 4
Contorno
de la estufa
Contorno
de la estufa
