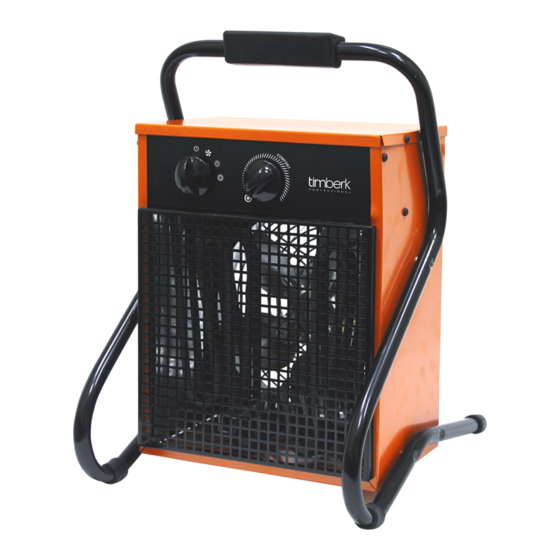

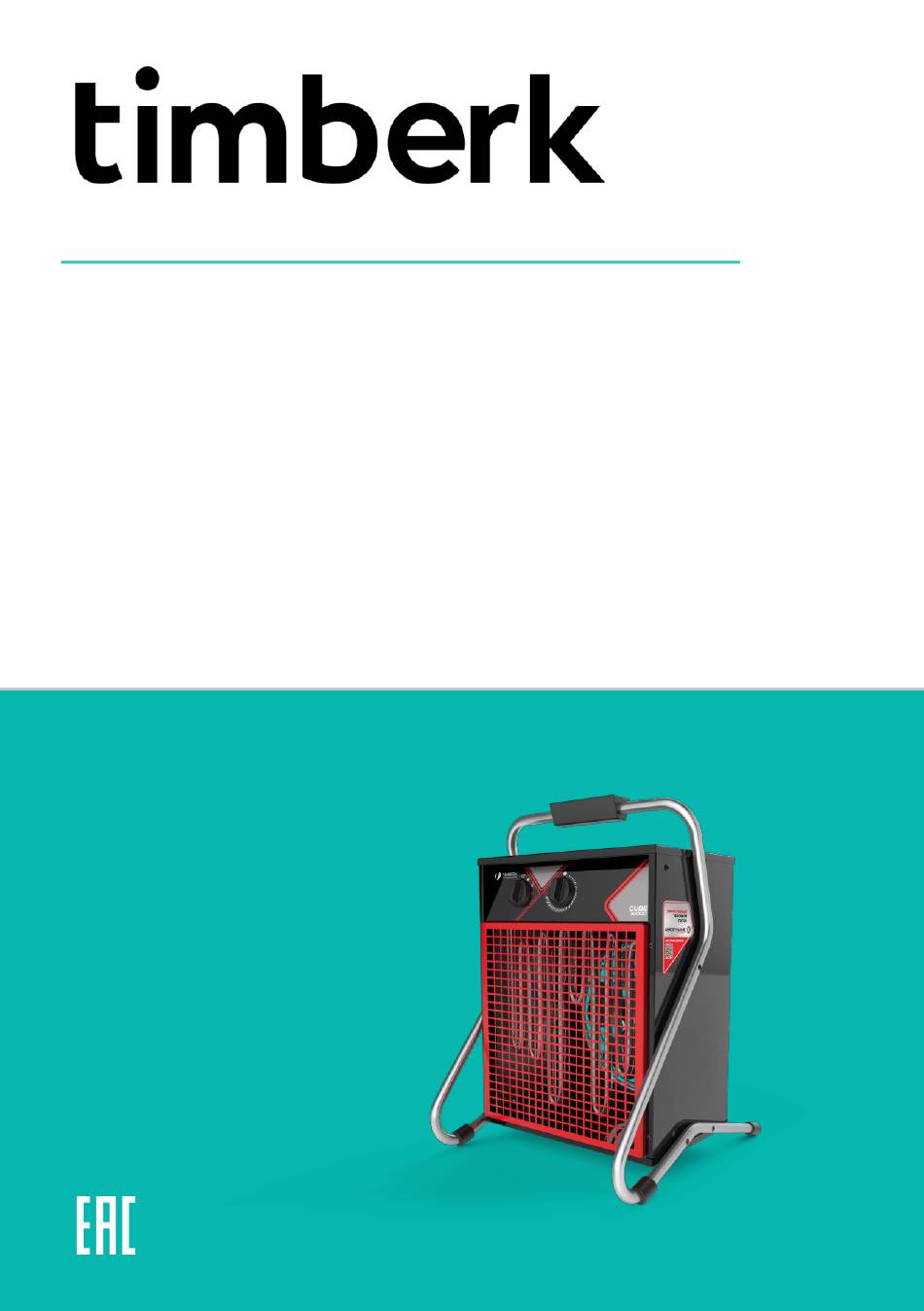

- Page 1 ТЕПЛОВЕНТИЛЯТОР ЭЛЕКТРИЧЕСКИЙ (ТЕПЛОВАЯ ПУШКА) ELECTRIC FAN HEATER РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ INSTRUCTION MANUAL Модели: TIH Q2 2M TIH Q2 3M TIH Q2 5M TIH Q2 6M TIH Q2 9M TIH Q2 12M TIH Q2 15M TIH Q2 18M TIH Q2 24M...
-
Page 2: Важная Информация
IM2022 Уважаемый покупатель! Благодарим Вас за удачный выбор и приобретение электрической тепловой пушки. Она прослужит Вам долго. ВАЖНАЯ ИНФОРМАЦИЯ Просим внимательно ознакомиться с руководством по эксплуатации перед использованием прибора. В данном руководстве по эксплуатации содержится важная информация, касающаяся Вашей безопасности, а также рекомендации по правильному использованию прибора и уходу за ним. Сохраните... - Page 3 IM2022 - всегда отключайте устройство от электросети перед сборкой, разборкой и очисткой, или если Вы его не используете. Существует малая вероятность электрического удара от статического напряжения, даже когда прибор выключен. - никогда не используйте прибор в ситуации, когда он может соприкасаться с водой. - не...
-
Page 4: Назначение Прибора
отключает нагревательные элементы при перегреве. Прибор имеет удобную ручку для перемещения. РАБОЧИЕ ХАРАКТЕРИСТИКИ Технические характеристики Технические характеристики тепловой пушки приведены в таблицах 1, 2. Таблица 1 Ед. Наименование TIH Q2 2M TIH Q2 3M TIH Q2 5M TIH Q2 6M TIH Q2 9M изм Номинальная... -
Page 5: Описание Прибора
*Изображение приведено в качестве справочной информации и может отличаться от реального прибора 1. Подставка-ручка 2. Панель управления 3. Корпус 4. Лицевая защитная решетка 5. Задняя защитная решетка 6. Кнопка RESET (кроме моделей TIH Q2 2M, TIH Q2 3M, TIH Q2 6M, TIH Q2 9M) -
Page 6: Комплект Поставки
4. Прибор рассчитан на подключение к электрической сети переменного тока с трёхфазным напряжением 380В~ (допустимые колебания напряжения от 342В~ до 418В~) и контуром заземления. Модель TIH Q2 2M, TIH Q2 3M 1.Прибор рассчитан на подключение к электрической сети переменного тока с однофазным... -
Page 7: Эксплуатация Прибора
IM2022 Рисунок 3 Модели TIH Q2 24M, TIH Q2 30M 1. Прибор должен подключаться к стационарной электросети пятижильным кабелем с сечением медной жилы не менее 6,0 мм для модели TIH Q2 24M и не менее 10 мм для модели TIH Q2 30M. 2. - Page 8 IM2022 2. Ручка термостата Используется для установки желаемой температуры в помещении. Эксплуатация тепловой пушки 1. Включение Убедитесь, что ручка переключателя режимов работы установлена в положение , после чего подключите электрическую пушку к источнику питания и установите ручку переключателя режимов работы в положение , при...
- Page 9 Используйте кусок ткани, смоченный водой. Если загрязнение значительное, можно использовать ткань, смоченную в мыльной воде. Перед эксплуатацией устройство должно обязательно высохнуть. ВНИМАНИЕ! Перед очисткой прибора он должен быть выключен и отсоединен от электросети. ПРИНЦИПИАЛЬНЫЕ ЭЛЕКТРИЧЕСКИЕ СХЕМЫ Модель TIH Q2 2M, TIH Q2 3M...
- Page 10 IM2022 Модель TIH Q2 6M, TIH Q2 9M Модель TIH Q2 12M, TIH Q2 15M, TIH Q2 18M...
- Page 11 IM2022 Модель TIH Q2 24M, TIH Q2 30M...
-
Page 12: Устранение Неисправностей
IM2022 УСТРАНЕНИЕ НЕИСПРАВНОСТЕЙ Возможные неисправности и методы их устранения приведены в таблице 2. Если неисправность не удается устранить в соответствии с рекомендациями или при возникновении других неисправностей, обратитесь в авторизованный сервисный центр. Таблица 2 Неисправность Возможные причины Устранение Проверьте, не отключено ли электропитание... -
Page 13: Транспортировка И Хранение
IM2022 УТИЛИЗАЦИЯ, СРОК СЛУЖБЫ, ГАРАНТИЙНЫЙ СРОК По окончанию срока службы прибора следует провести его утилизацию в соответствии с нормами, правилами и способами, действующими в месте утилизации. Подробную информацию по утилизации прибора Вы можете получить у представителя местного органа власти, предоставив ему полную информацию о приборе. Изготовитель... - Page 14 IM2022 Dear customer! We thank you for your wise choice and for a purchase of an electric fan heater. It will serve you for a long time. IMPORTANT INFORMATION Please, read this manual before using the device. This manual contains important information regarding your safety, as well as recommendations concerning the correct use and maintenance of this appliance.
- Page 15 IM2022 13. When disconnecting the appliance from the mains, do not pull on the power cord, grasp the plug. Do not twist and do not wind it on anything. 14. Store the device in a cool or warm place. 15. The plug should fit into a standard Euro outlet and plug into it without much effort. If it is impossible to insert euro plug into an outlet or it is hard to do so, flip the plug vertically 180 degrees and try again.
-
Page 16: Specifications
The device has a convenient handle for moving. SPECIFICATIONS Technical parameters Technical parameters are indicated in table 1,2 Table 1 Parameter Unit TIH Q2 2M TIH Q2 3M TIH Q2 5M TIH Q2 6M TIH Q2 9M Rated power 2000... -
Page 17: Delivery Set
3. Housing 4. Front protective grille 5. Rear protective grille 6. RESET button (except models TIH Q2 2M, TIH Q2 3M, TIH Q2 6M, TIH Q2 9M) DELIVERY SET 1. Electric fan heater – 1 pc. 2. Instruction manual – 1 pc. - Page 18 IM2022 Models TIH Q2 2M, TIH Q2 3M 1. The device is designed to be connected to an AC electrical mains with a single-phase voltage of 220V~ (permissible voltage fluctuations from 198V~ to 242V~) and a ground loop. 2. To connect to the electrical mains, the device is equipped with a power cord with a plug.
-
Page 19: Operation Of The Device
IM2022 Models TIH Q2 24M, TIH Q2 30M 1. The device must be connected to a stationary power grid by a five-wire cable with a copper core cross- section of at least 6.0 mm2 for the TIH Q2 24M model and at least 10 mm2 for the TIH Q2 30M model. 2. - Page 20 IM2022 Now the thermostat will maintain the set temperature automatically, by turning on and off the heating elements, the motor will work. 4. Overheating protection 4.1. The heat gun is equipped with a device for switching off the heating elements and the device in case of overheating of the housing.
-
Page 21: Wiring Diagram
IM2022 10. WIRING DIAGRAM Models TIH Q2 2M, TIH Q2 3M EK1 EK2 -electric motors М1- fan motor SA1- mode switch SK1-thermal switch SK2-temperature controller XP1-network roll Models TIH Q2 6M, TIH Q2 9M EK1 EK2 -electric motors М1- fan motor... - Page 22 IM2022 Models TIH Q2 12M, TIH Q2 15M, TIH Q2 18M EK1 EK2 -electric motors KM1 KM2 - magnetic starters М1- fan motor SA1- mode switch SK1-thermal switch SK2-temperature controller XP1-plug Models TIH Q2 24M, TIH Q2 30M EK1 EK2 -electric motors KM1 KM2 - magnetic starters М1- fan motor SA1- mode switch...
-
Page 23: Troubleshooting
IM2022 11. TROUBLESHOOTING If it is impossible to fix these malfunctions with these methods, contact the authorized service center. Malfunction Possible cause Solution Check whether the power supply is disconnected from No power the device and, if necessary, connect device to power supply Defective operation mode switch Contact an authorized service center Defective motor... - Page 24 IM2022 www.timberk.ru...
