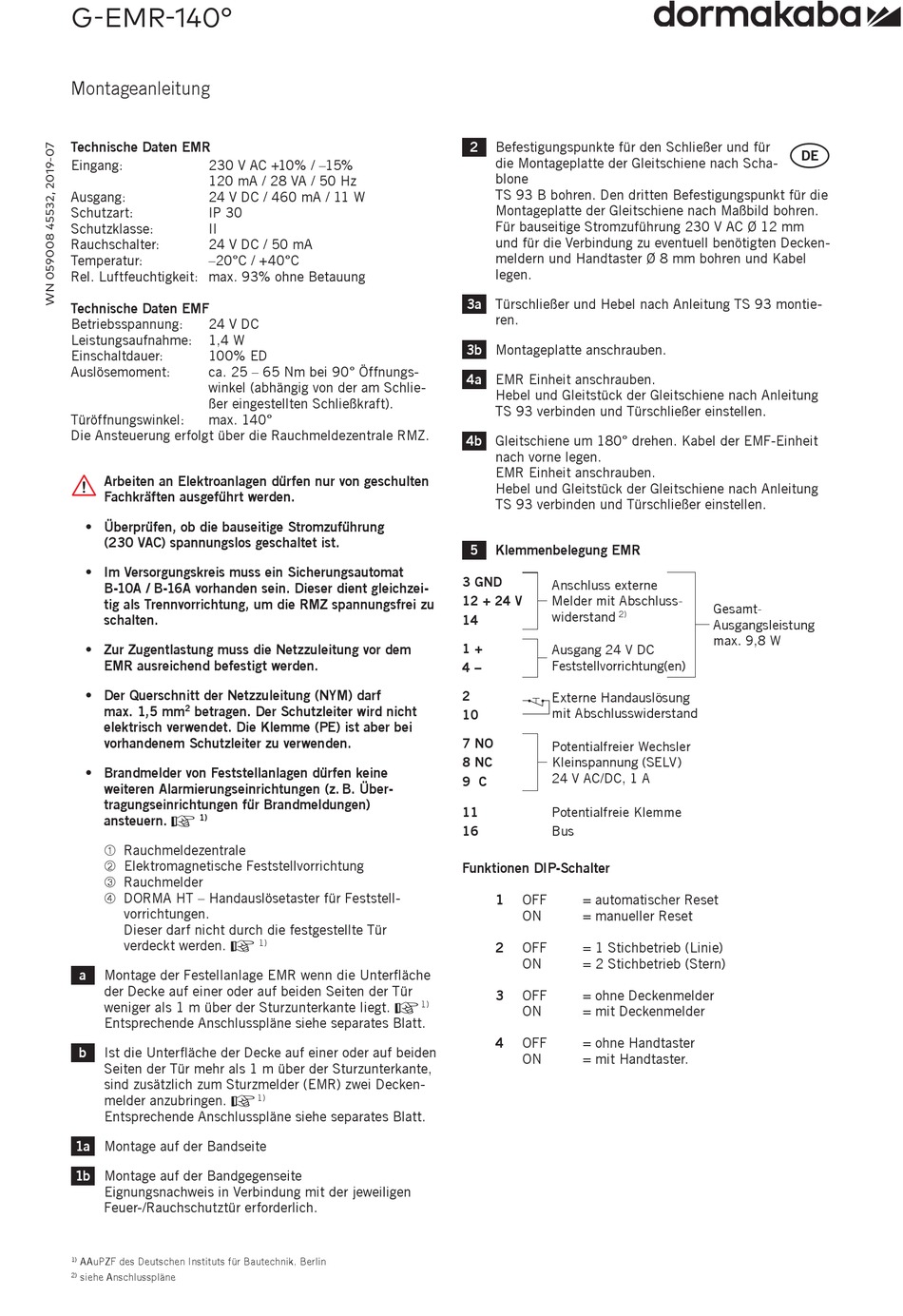

G-EMR-140°
Montageanleitung
Technische Daten EMR
Eingang: 230 V AC +10% / –15%
120 mA / 28 VA / 50 Hz
Ausgang: 24 V DC / 460 mA / 11 W
Schutzart: IP 30
Schutzklasse: II
Rauchschalter: 24 V DC / 50 mA
Temperatur: –20°C / +40°C
Rel. Luftfeuchtigkeit: max. 93% ohne Betauung
Technische Daten EMF
Betriebsspannung: 24 V DC
Leistungsaufnahme: 1,4 W
Einschaltdauer: 100% ED
Auslösemoment: ca. 25 – 65 Nm bei 90° Öffnungs-
winkel (abhängig von der am Schlie-
ßer eingestellten Schließkraft).
Türöffnungswinkel: max. 140°
Die Ansteuerung erfolgt über die Rauchmeldezentrale RMZ.
Arbeiten an Elektroanlagen dürfen nur von geschulten
Fachkräften ausgeführt werden.
• Überprüfen, ob die bauseitige Stromzuführung
(230 VAC) spannungslos geschaltet ist.
• Im Versorgungskreis muss ein Sicherungsautomat
B-10A / B-16A vorhanden sein. Dieser dient gleichzei-
tig als Trennvorrichtung, um die RMZ spannungsfrei zu
schalten.
• Zur Zugentlastung muss die Netzzuleitung vor dem
EMR ausreichend befestigt werden.
• Der Querschnitt der Netzzuleitung (NYM) darf
max. 1,5 mm 2 betragen. Der Schutzleiter wird nicht
elektrisch verwendet. Die Klemme (PE) ist aber bei
vorhandenem Schutzleiter zu verwenden.
• Brandmelder von Feststellanlagen dürfen keine
weiteren Alarmierungseinrichtungen (z. B. Über-
tragungseinrichtungen für Brandmeldungen)
+
ansteuern. 1)
À Rauchmeldezentrale
Á Elektromagnetische Feststellvorrichtung
 Rauchmelder
à DORMA HT – Handauslösetaster für Feststell-
vorrichtungen.
Dieser darf nicht durch die festgestellte Tür
+
verdeckt werden.
a Montage der Festellanlage EMR wenn die Unterfläche
der Decke auf einer oder auf beiden Seiten der Tür
weniger als 1 m über der Sturzunterkante liegt.
Entsprechende Anschlusspläne siehe separates Blatt.
b Ist die Unterfläche der Decke auf einer oder auf beiden
Seiten der Tür mehr als 1 m über der Sturzunterkante,
sind zusätzlich zum Sturzmelder (EMR) zwei Decken-
+
melder anzubringen.
Entsprechende Anschlusspläne siehe separates Blatt.
1a Montage auf der Bandseite
1b Montage auf der Bandgegenseite
Eignungsnachweis in Verbindung mit der jeweiligen
Feuer-/Rauchschutztür erforderlich.
1) AAuPZF des Deutschen Instituts für Bautechnik, Berlin
2) siehe Anschlusspläne
1)
+
1)
1)
2 Befestigungspunkte für den Schließer und für
die Montageplatte der Gleitschiene nach Scha-
blone
TS 93 B bohren. Den dritten Befestigungspunkt für die
Montageplatte der Gleitschiene nach Maßbild bohren.
Für bauseitige Stromzuführung 230 V AC Ø 12 mm
und für die Verbindung zu eventuell benötigten Decken-
meldern und Handtaster Ø 8 mm bohren und Kabel
legen.
3a Türschließer und Hebel nach Anleitung TS 93 montie-
ren.
3b Montageplatte anschrauben.
4a
EMR Einheit anschrauben.
Hebel und Gleitstück der Gleitschiene nach Anleitung
TS 93 verbinden und Türschließer einstellen.
4b Gleitschiene um 180° drehen. Kabel der EMF-Einheit
nach vorne legen.
EMR Einheit anschrauben.
Hebel und Gleitstück der Gleitschiene nach Anleitung
TS 93 verbinden und Türschließer einstellen.
5 Klemmenbelegung EMR
3 GND
Anschluss externe
12 + 24 V Melder mit Abschluss-
widerstand 2)
14
1 +
Ausgang 24 V DC
Feststellvorrichtung(en)
4 –
2
Externe Handauslösung
mit Abschlusswiderstand
10
7 NO
Potentialfreier Wechsler
8 NC Kleinspannung (SELV)
24 V AC/DC, 1 A
9 C
11
Potentialfreie Klemme
16
Bus
Funktionen DIP-Schalter
1 OFF = automatischer Reset
ON = manueller Reset
2 OFF = 1 Stichbetrieb (Linie)
ON = 2 Stichbetrieb (Stern)
3 OFF = ohne Deckenmelder
ON = mit Deckenmelder
4
OFF = ohne Handtaster
ON = mit Handtaster.
DE
Gesamt-
Ausgangsleistung
max. 9,8 W
