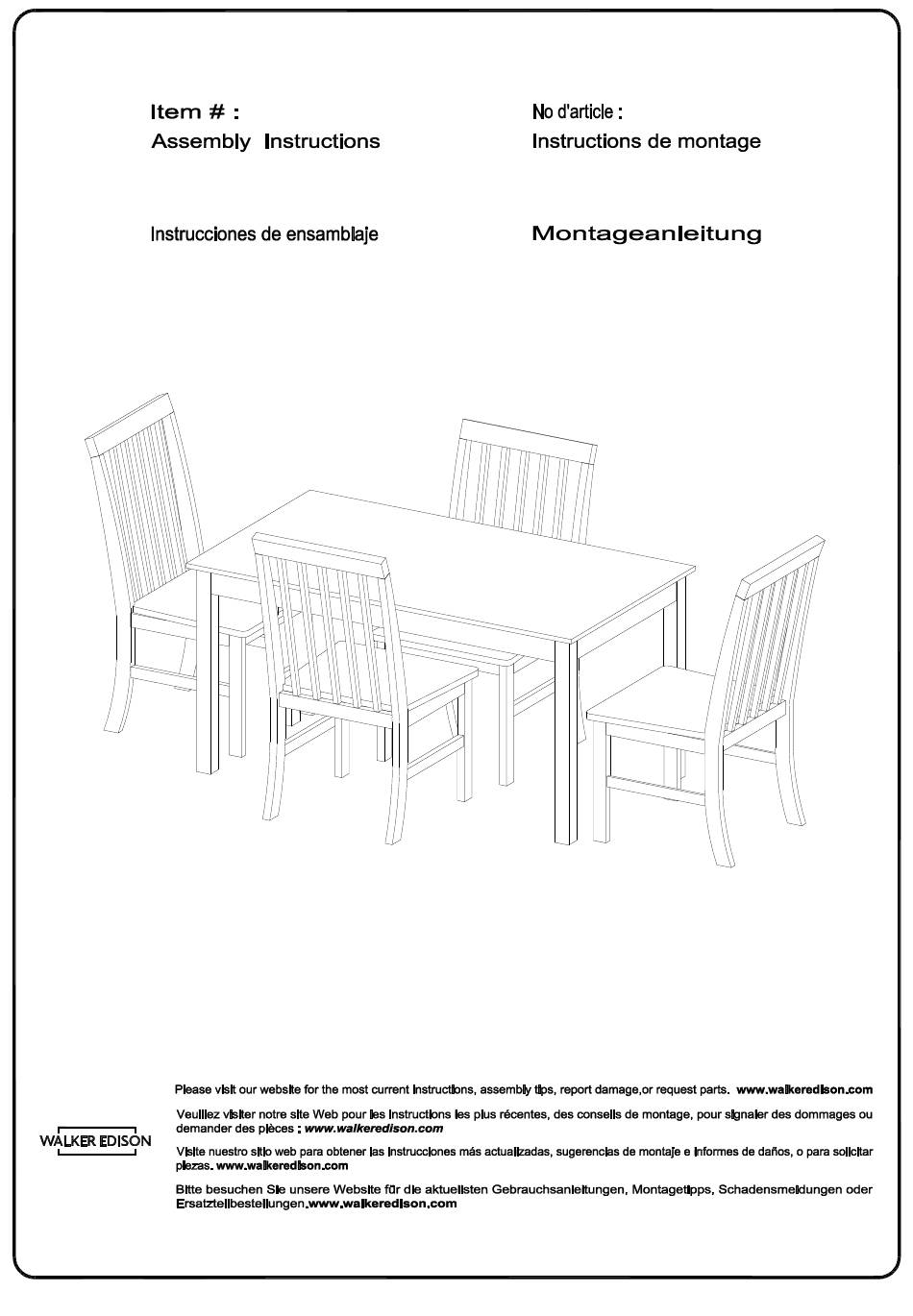

- Page 1 TW485PC TW485PC Ítem N.°: TW485PC TW485PC Artikel# : Revised 16/09/2021 (R) © Copyright 2015 by Walker Edison Furniture Co., LLC. All rights reserved.
-
Page 2: General Assembly Guidelines
A Phillips head screwdriver is required for the assembly of this product . VII. Power tools should not be used to assemble this product. VIII. Drill may be needed for securing product to wall. (EN) Copyright 2015 by Walker Edison Furniture Co., LLC. All rights reserved. ©... - Page 3 Un tournevis cruciforme est requis pour le montage de ce produit. Des outils électriques ne doivent pas être utilisés pour monter ce produit. VII. Une perceuse peut être nécessaire pour fixer le produit au mur. VIII. (FR) Copyright 2015 by Walker Edison Furniture Co., LLC. All rights reserved. ©...
- Page 4 No se deberán usar herramientas eléctricas en el ensamblaje de este producto. VII. Es probable que se necesite un taladro para asegurar el producto a la pared. VIII. (ESP) Copyright 2015 by Walker Edison Furniture Co., LLC. All rights reserved. ©...
- Page 5 Zur Montage dieses Produkts wird ein Phillips Schlitzschraubenzieher benötigt. Es dürfen keine Elektrowerkzeuge zur Montage dieses Produkts verwendet werden. VII. Möglicherweise wird ein Bohrer benötigt, um das Produkt an der Wand zu befestigen. VIII. (DE) Copyright 2015 by Walker Edison Furniture Co., LLC. All rights reserved. ©...
-
Page 6: Lista De Piezas
Lista de piezas Copyright 2015 by Walker Edison Furniture Co., LLC. All rights reserved. ©... -
Page 7: Liste Du Matériel
Rondelle plate Arandela plana Unterlegscheibe 16 pcs M6×45mm Bolt Boulon Perno Bolzen 15×18mm Bend washer rondelle pliée arandela doblada Unterlegscheibe M4×32mm Screw Tornillo Schraube M10×35mm Dowel Cheville Clavija Dübel © Copyright 2015 by Walker Edison Furniture Co., LLC. All rights reserved. - Page 8 Las cantidades de materiales antes mencionadas son necesarias para el ensamblaje apropiado.Se podrían incluir algunas piezas de materiales adicionales. Für die ordnungsgemäße Montage sind die oben aufgeführten Mengen der jeweiligen Beschlägen erforderlich.Möglicherweise sind zusätzliche Beschläge enthalten. © Copyright 2015 by Walker Edison Furniture Co., LLC. All rights reserved.
- Page 9 Schieben Sie die Tischbeine (2) vorsichtig in Position und befestigen Sie sie an die Tischplatte (1) mit den Unterlegscheiben (C), Federringen (B) und Bolzen (A). Ziehen Sie die Bolzen (A) mit dem Inbusschlüssel fest (H). Copyright 2015 by Walker Edison Furniture Co., LLC. All rights reserved. ©...
- Page 10 Stecken Sie die Dübel (G) in die Dübellöcher in der Rückenlehne (3) ein. Befestigen Sie die Stuhllehne (3) an das Bein (6) mit Dübeln gemäß der Abbildung. Wiederholen Sie diesen Schritt für alle Stühle. Copyright 2015 by Walker Edison Furniture Co., LLC. All rights reserved. P.10 ©...
- Page 11 Befestigen Sie die Rückenlehne (3) an die Bein (6) mit dem Bolzen (D) und die gebogene Unterlegscheibe (E). Ziehen Sie die Bolzen(D) mit dem Inbusschlüssel (J) fest. Wiederholen Sie diesen Schritt für alle Stühle. Copyright 2015 by Walker Edison Furniture Co., LLC. All rights reserved. P.11 ©...
- Page 12 Setzen Sie die Dübel (G) in die Dübellöcher in der Leiste (4) ein. Stecken Sie die Leiste (4) an das Bein (6) mit Dübeln gemäß der Abbildung. Wiederholen Sie diesen Schritt für alle Stühle. Copyright 2015 by Walker Edison Furniture Co., LLC. All rights reserved. P.12 ©...
- Page 13 Befestigen Sie die Leiste (4) an die Bein (6) mit dem Bolzen (D) und die gebogene Unterlegscheibe (E). Ziehen Sie die Bolzen(D) mit dem Inbusschlüssel (J) fest. Wiederholen Sie diesen Schritt für alle Stühle. Copyright 2015 by Walker Edison Furniture Co., LLC. All rights reserved. P.13 ©...
- Page 14 (DE) Befestigen Sie das Bein (5) an der Stuhlbaugruppe mit Dübeln und Leisten (4) gemäß der Abbildung. Wiederholen Sie diesen Schritt für alle Stühle. Copyright 2015 by Walker Edison Furniture Co., LLC. All rights reserved. P.14 ©...
- Page 15 Befestigen Sie das Bein (5) an die Rückenlehne (3) und die Leiste (4) mit den Bolzen (D) und der gebogenen Unterlegscheibe (E). Ziehen Sie den Bolzen(D) mit dem Inbusschlüssel (J) fest. Wiederholen Sie diesen Schritt für alle Stühle. Copyright 2015 by Walker Edison Furniture Co., LLC. All rights reserved. P.15 ©...
- Page 16 Löcher des Stuhlsitzes (7) nur zu Herstellungszwecken dienen. Die Schrauben (F) werden direkt in das Massivholz des Stuhlsitzes (7) an der Leiste (4) und den Beinen (5,6) eingeschraubt. © Copyright 2015 by Walker Edison Furniture Co., LLC. All rights reserved. P.16...
- Page 17 Step 9 Final Assembly Copyright 2015 by Walker Edison Furniture Co., LLC. All rights reserved. P.17 ©...
