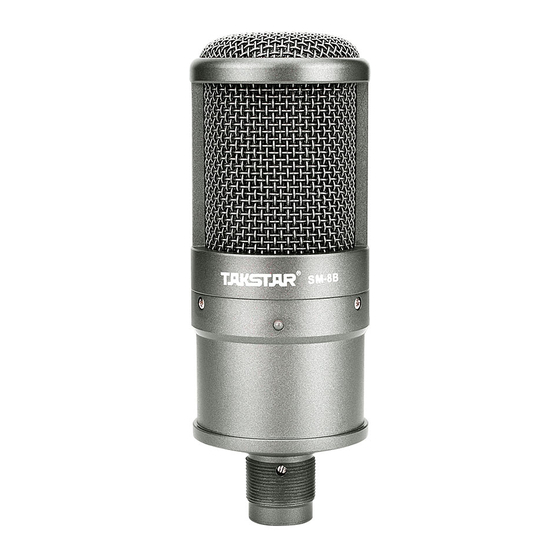

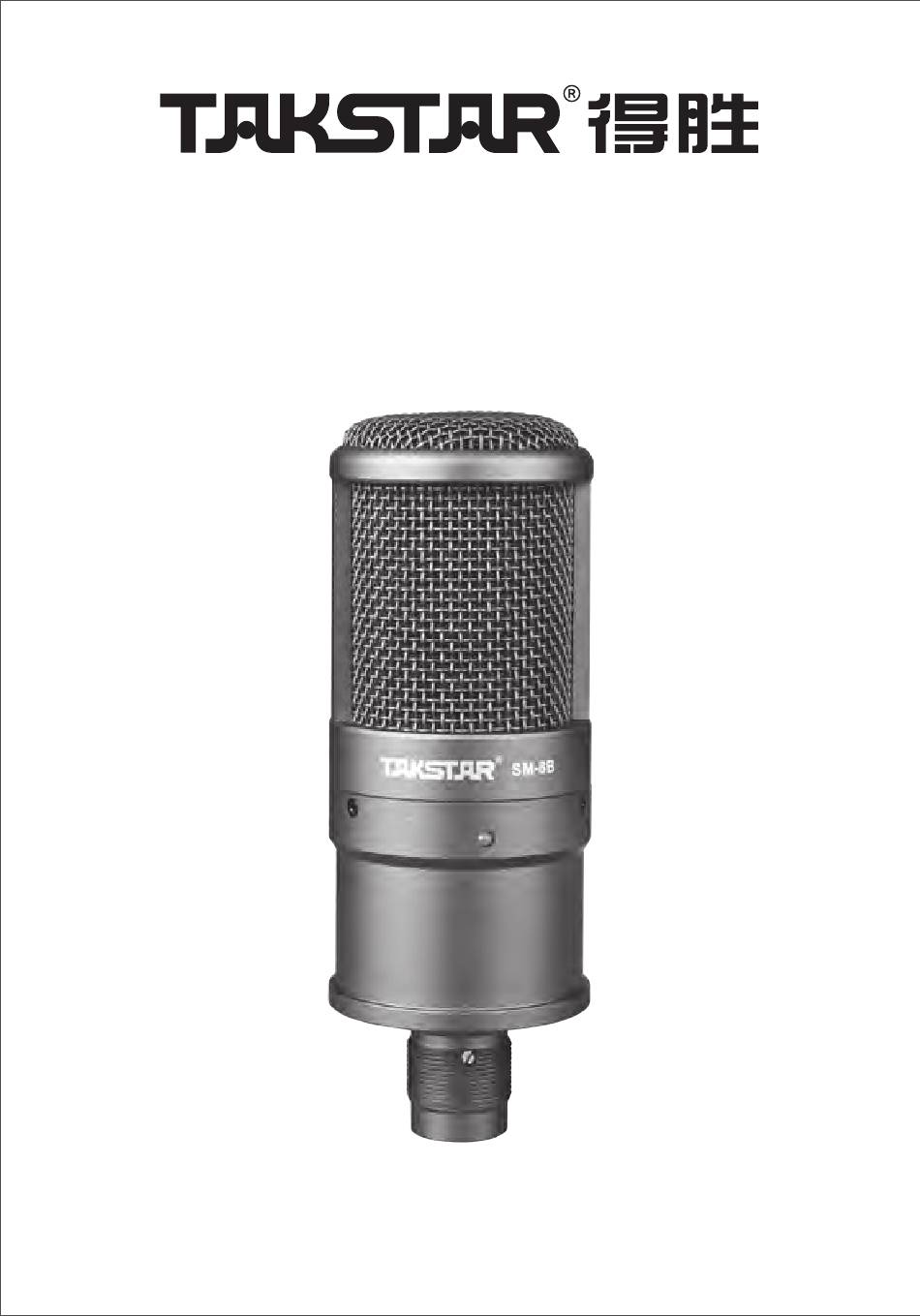

- Page 1 SM-8B-S 专 业 录 音 麦 克 风 Professional Recording Microphone 使用手册 User Manual...
- Page 2 SM-8B-S 专业录音麦克风 前言 尊敬的用户： 感谢您选购得胜SM-8B-S 专业录音麦克风，为了您能够更好的了解使用本产品， 建议您在使用前仔细阅读本说明书。 若存在有疑问或者您有宝贵的建议，可通过拨打得胜官方服务 热线400 6828 333或微信扫描二维码关注得胜官方公众号与我们 联系。 产品特性 高灵敏度，低噪音； ● 采用高性能背极式驻极体电容音头； ● 内置晶体管线路，噪音小、性能稳定； ● 频率响应宽广。 ● 包装清单 麦克风......................1个 支架 ........................ 1个 防风棉......................1条 说明书......................1份 适用范围 广播录音、个人录音、乐器录音、现场演出...
- Page 3 SM-8B-S 专业录音麦克风 技术参数 频率响应曲线图 (dBV/Pa) (Hz) 单体: 背极式驻极体 指向性: 单指向 频率响应: 20Hz-20KHz 灵敏度: -33dB±3dB (0dB=1V/Pa at 1KHz) 等效噪声级: ≤22dB (IEC 581-5) 最大声压级: 130dB (T.H.D ≤1.0％ at 1KHz) 输出阻抗: 200Ω±30% (at 1KHz) 使用电源: 48V幻象电源 Cardioid 单体尺寸: Ø54mm x L148mm (at 1kHz) 单体重量: 356g...
- Page 4 SM-8B-S 专业录音麦克风 使用说明 连接线的安装与拆卸 1. 把卡侬（XLR)插头插入麦克风，旋转插头使上面的扣键与麦克风上的糟口对 准，然后将插头推入麦克风，直至扣键定位。 2. 麦克风与连接线分开时，可握住插头，同时按压扣键，然后将插头从麦克风 拉出。 连接幻像电源 幻像电源 扩大器 混音器 功放 XLRF XLRF XLRM 使用说明 1. 使用时，应先将扩音器或调音台音量控制调小，然后将幻像电源与麦克风连 接好，再打开幻像电源的电源开关，并将音量从小到大慢慢调节至合适，以 免喇叭受到冲击。 2. 用手罩住麦克风头部，或使麦克风接近扬声器，可能产生啸叫声，遇此情形 时，首先降低音量，拉开同扬声器的距离，尽量使麦克风不同扬声器相对。 3. 麦克风灵敏度高，必须注意不要从高处落下或给予强烈冲击。 4. 麦克风不使用时应存放在干燥清洁的地方，避免在温度、湿度过高的场所保 管或使用，以免影响灵敏度和音色。...
- Page 5 SM-8B-S 专业录音麦克风 安全警告 为避免电击、高温、着火、辐射、爆炸、机械危险以及使用不当等可能造成的人 身伤害或财产损失，使用本产品前，请仔细阅读并遵守以下事项： 1．使用产品时请确认所连接设备与本产品功率是否匹配以及合理调整设备音量大 小，不要在超过产品功率及大音量下长时间使用，以免造成产品异常和听力损 伤； 2．使用中若发现有异常（如冒烟、异味等），请立即关闭电源开关并拨掉电源插 头，然后将产品送经销商检修； 3．若产品需要使用可拆装电池时，严禁使用外壳绝缘材料破损的电池；请不要为 非充电电池充电； 4．废弃电池需放入指定的分类垃圾桶，不可作为儿童玩具或直接丢弃，以免造成 安全隐患或影响环境； 5．本产品及附件都应放置在室内干燥通风处，勿长期存放在潮湿、灰尘多的环 境，使用中避免靠近火源，雨淋、进水、过度碰撞、抛掷、振动本机及覆盖通 风孔，避免损坏其功能； 6．若产品需要固定于墙壁或天花板上时，请确保固定到位，防止因固定强度不足 导致产品发生跌落危险； 7．使用该产品时需遵守相关安全规定，法律法规明确禁止使用场合请勿使用产 品，以免导致意外事故； 8．请不要自行拆机改装或维修，以防止出现人身伤害，如有问题或服务需求请联 系当地经销商跟进处理。...
- Page 6 SM-8B-S 专业录音麦克风 关于图标含义解释 根据RL2004/108/EG和European Low Voltage Directive （ 欧洲低电压 指令） RL2006/95/EG的测试结果表明， 本产品符合欧共体关于电磁兼容 性的成员国法律整合的指令中所规定的限值。 此符号表示， 根据WEEE指令(2012/19/EU)和国家法律， 由于这种类型的废 弃物会有潜在的有害物质， 可能对环境和人类健康产生负面影响， 所以本产 品不应与您的家庭垃圾一起处置， 应将本产品交由授权的电气和电子设备 (WEEE)回收站回收。 同时， 您在正确处理本产品的同时将有助于自然资源的有效利 用。 如需了解更多有关您可以在何处放置废物回收设备的信息， 请联系您当地的城 市办事处、 废物管理局或家庭废物处理服务部门。...
- Page 7 SM-8B-S 专业录音麦克风 环保说明...
- Page 8 PROFESSIONAL RECORDING MICROPHONE Preface Dear Customer, Thank you for purchasing Takstar SM-8B-S professional recording microphone. Please read the user manual carefully before operation and keep it for reference in future. If you have any question or suggestion, please contact our local dealer.
-
Page 9: Specification
SM-8B-S PROFESSIONAL RECORDING MICROPHONE Specification Frequency response graph (dBV/Pa) (Hz) Cardioid (at 1kHz) - Page 10 Output Impedance: 200Ω±30% (at 1KHz) Power Requirement: 48V DC Phantom Power Body Dimensions: Ø54mm x L148mm Net Weight: 356g Note: The above data are obtained by Takstar Laboratory and have the right of final interpretation has the right of final interpretation.
- Page 11 SM-8B-S PROFESSIONAL RECORDING MICROPHONE Operation instruction Installation and removal of the cable 1. Insert the XLR plug into the microphone, rotate the plug so that the button on the top is aligned with the notch on the microphone, and then push the plug into the microphone until the button is positioned.
- Page 12 SM-8B-S PROFESSIONAL RECORDING MICROPHONE Operating Instruction 1. When using the microphone, you should turn down the volume of the amplifier or mixer, connect the phantom power supply to the microphone, turn on the power switch of the phantom power supply, and adjust the volume slowly from low to high so as not to impact the speaker.
- Page 13 SM-8B-S PROFESSIONAL RECORDING MICROPHONE Cautions In order to avoid possible personal injury or property damage caused by electric shock, high temperature, fire, radiation, explosion, mechanical hazards and improper use, please read and observe the following items carefully before using the product.
- Page 14 SM-8B-S PROFESSIONAL RECORDING MICROPHONE 7. When using the product, you must abide by the relevant safety regulations. Please do not use the product in the occasions that are clearly prohibited by laws and regulations to avoid accidents. 8. Please do not disassemble, refit or repair the product by yourself to prevent personal injury.
- Page 16 地址：广东省惠州市博罗县龙溪街道富康一路2号 GB/T 14198-2012 9TSM8BSS3A...
