LECTURE

Raccordements de base

Vers
Câbles audio et
connecteurs
vidéo (en option)
AUDIO et
VIDEO
A
Vers
connecteurs
de AUDIO
et VIDEO IN
Magnétoscope
Antenne
Vers connecteurs AUDIO,
VIDEO et DC OUT
Convertisseur HF
RF-V5U (en option)
REMARQUES:
Il est recommandé d'utiliser l'adaptateur
secteur/chargeur de batterie comme source
d'alimentation plutôt que la batterie.
Pour contrôler l'image et le son du
camescope sans introduire une bande, régler
l'interrupteur d'alimentation du camescope
sur CAMERA, puis régler votre téléviseur
dans le mode d'entrée approprié.
Si vous avez un téléviseur ou des enceintes
acoustiques qui ne sont pas spécialement
blindés, ne pas placer les enceintes à côté
du téléviseur, sinon des interférences se
produiront dans l'image de lecture du
camescope.

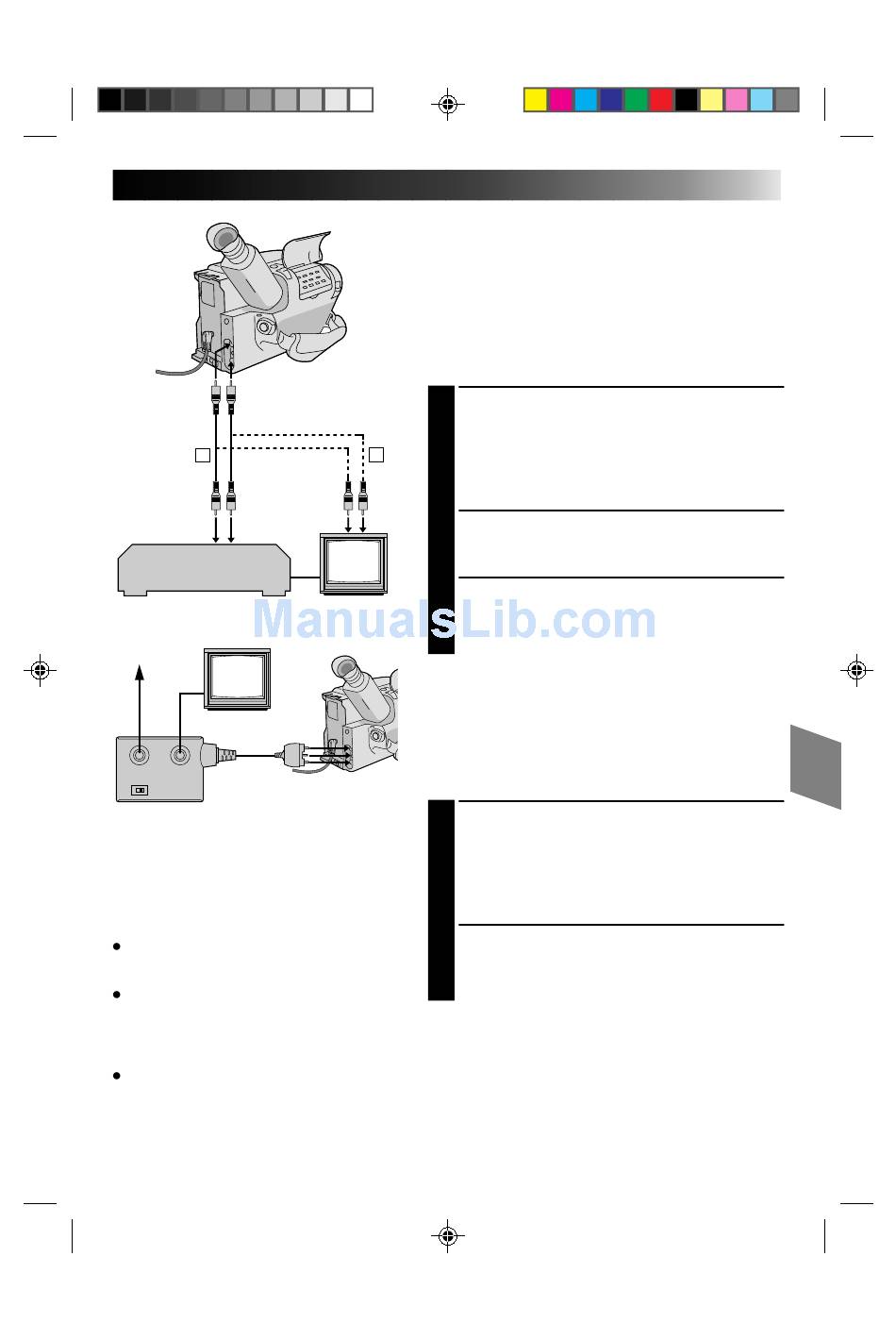

Il y a trois types de raccordement de base. En faisant les
raccordements, se référer également aux manuels
d'instructions de votre magnétoscope et de votre
téléviseur.
Raccordement vers un magnétoscope [A]
(Montage, copie et lecture)
REMARQUE:
Utiliser les câbles audio et vidéo (en option).
RACCORDER LE CAMESCOPE A
UN MAGNETOSCOPE
1
Comme montré dans l'illustration sur la gauche,
B
brancher les câbles audio et vidéo (en option) entre
les connecteurs AUDIO et VIDEO sur le camescope
et ceux sur le magnétoscope.
FOURNIR L'ALIMENTATION
2
Mettre le camescope, le magnétoscope et le
téléviseur sous tension.
SELECTIONNER LE MODE
3
Régler le magnétoscope dans son mode d'entrée
AUX, et régler le téléviseur sur le mode VIDEO ou le
canal 3.
Raccordement à un téléviseur équipé de
connecteurs d'entrée A/V [B]
(Lecture UNIQUEMENT)
REMARQUE:
Utiliser les câble audio et vidéo (en option).
RACCORDER LE CAMESCOPE A
UN TELEVISEUR
1
Comme montré dans l'illustration sur la gauche,
brancher les câbles audio et vidéo (en option) entre
les connecteurs AUDIO et VIDEO sur le camescope
et ceux sur le téléviseur.
SELECTIONNER LE MODE
2
Régler le téléviseur sur le mode VIDEO ou AV
(comme indiqué dans son manuel d'instructions).
Raccordement à un téléviseur non équipé
de connecteurs d'entrée A/V
(Lecture UNIQUEMENT)
REMARQUE:
Utiliser le convertisseur HF RF-V5U en option.
* Se référer au manuel d'instructions du RF-V5U pour la
procédure de raccordement.
