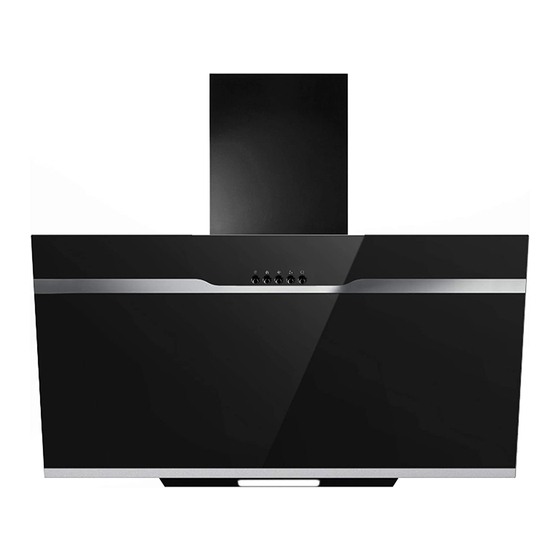

- Page 1 TECHNOLOGIE FÜR DEN HAUSHALT TECHNOLOGY FOR DOMESTIC USE Bedienungsanleitung Instruction Manual Dunstabzugshaube Extractor Hood DSH60-BL Deutsch Seite Englisch Page www.pkm-online.de...
-
Page 2: Table Of Contents
Sehr geehrter Kunde! Sehr geehrte Kundin! Wir möchten Ihnen herzlich danken, dass Sie sich zum Erwerb eines Produkts aus unserem reichhaltigen Angebot entschieden haben. Lesen Sie die gesamte Bedienungsanleitung, bevor Sie das Gerät zum ersten Mal benutzen. Verwahren Sie diese Bedienungsanleitung zur zukünftigen Verwendung an einem sicheren Ort. -
Page 3: Sicherheitshinweise
Die in dieser Bedienungsanleitung enthaltenen Abbildungen können in einigen Details von dem tatsächlichen Design Ihres Geräts abweichen. Folgen Sie in einem solchen Fall dennoch den beschriebenen Sachverhalten. Der Hersteller behält sich das Recht vor, solche Änderungen vorzunehmen, die keinen Einfluss auf die Funktionsweise des Geräts haben. Entsorgen Sie das Verpackungsmaterial entsprechend den örtlichen Vorschriften Ihres Wohnorts. - Page 4 Prüfen Sie auf jeden Fall auch das technische Umfeld des Geräts! Sind alle Kabel oder Leitungen, die zu ihrem Gerät führen, in Ordnung? Oder sind sie veraltet und halten der Geräteleistung nicht mehr Stand? Daher muss durch eine qualifizierte Fachkraft (Elektrotechniker/-in) eine Überprüfung bereits vorhandener wie auch neuer Anschlüsse erfolgen.
- Page 5 Bei Missachtung dieser Anweisungen können Funken entstehen, die das Gas entflammen. WARNUNG! 1. Wenn Sie die Abzugshaube zusammen mit anderen nicht durch elektrische Energie versorgten Geräten (Gas- und Ölverbrennungsgeräte) betreiben, darf der Unterdruck in dem entsprechenden Raum einen Wert von 4 Pa (4 * 10 bar) nicht überschreiten.
- Page 6 sich ansonsten durch den Dunst transportiertes Fett in der Haube und im Abluftsystem ablagert. BRANDGEFAHR! Reinigen oder ersetzen Sie die Filter regelmäßig. 14. Trennen Sie das Gerät vor allen Wartungs- und Reinigungsarbeiten von der Stromversorgung. 15. Achten Sie beim Entpacken unbedingt darauf, dass die Bestandteile der Verpackung (Polyäthylentüten, Polystyrenstücke) nicht in die Reichweite von Kindern gelangen.
-
Page 7: Installation
2. Installation 1. Der Durchmesser des Abluftschlauchs muss mit dem Durchmesser des Verbindungsrings übereinstimmen. 2. Sollte Ihr Gerät werksseitig mit einem Kohlefilter ausgerüstet sein und Sie Ihr Gerät im Abluftbetrieb verwenden wollen, müssen Sie den Kohlefilter entfernen. Ein Kohlefilter ist nur für den Umluftbetrieb sinnvoll nutzbar. 3. -
Page 8: Installationsschritte
Ebenfalls enthalten: Befestigungsklammer Kamin ↔ Wand, Bedienungsanleitung. 2.2 Installationsschritte Installationsschritte (Abluftführung nach außen) WARNUNG! Eine Nichtbeachrung der Installationsanweisungen für die Schrauben oder Befestigungsvorrichtungen kann zu einem Stromschlag führen! WARNUNG! Beschädigen Sie beim Bohren keine elektrischen Leitungen in den Wänden. 1. Bohren Sie drei 8 mm Löcher zur Befestigung der Befestigungsklammer. Befestigen Sie mittels der mitgelieferten Schrauben und Dübel die Befestigungsklammer an der Wand. - Page 9 Bohrlöcher Dübel Befestigungsklammer Schrauben 4mm*30mm 2. Für abgeschrägte Modelle benötigen Sie zusätzlich vier 8 mm Bohrungen, um das Gerät mit den entsprechenden Schrauben und Dübeln zu fixieren. 3. Hängen Sie die Haube auf die Befestigungsklammer. Befestigen Sie die Haube (siehe auch Schritt 2). Die Haube muss waagerecht ausgerichtet sein. Kontrollieren Sie die Ausrichtung mit einer Wasserwaage.
- Page 10 Befestigungsklammer Haube Öffnungen für Aufhängung. 4. Befestigen Sie das Rückschlagventil am Luftauslass der Haube. Bringen Sie dann den Abluftschlauch wie unten dargestellt am Rückschlagventil an. 1) Abluftschlauch 2) Haube Kamininstallation 1. Befestigen Sie den unteren Kamin mit 2 Stück 4*8mm Schrauben. 1) Schraube 2.
- Page 11 1) Halteeisen 1 3. Bohren Sie zwei 8 mm Löcher zur Befestigung des Halteeisens 2. Schrauben Sie Halteeisen 2 mittels der mitgelieferten zwei Schrauben an der Wand fest. 4. Befestigen Sie den Kamin mit den zwei Schrauben. Halteeisen 2 4*8 mm Schrauben 4*30 mm Schrauben + Dübel...
- Page 12 5. Setzen Sie die Fettfilter ein und schließen Sie das Netzkabel am Stromnetz an. ➢ Überprüfen Sie, ob Ihr Gerät aus der Front-und Seitenperspektive gerade und waagerecht an der Wand angebracht ist, da das Gerät ansonsten nicht ordnungsgemäß arbeitet. Installationsschritte (Umluft) 1.
-
Page 13: Bedienfeld
WARNUNG! Befestigen Sie den Kohlefilter ordnungsgemäß. Ansonsten kann sich der Kohlefilter lockern und somit Gefahren verursachen. HINWEIS! Abzugsleistung verringert sich eingebauten Kohlefiltern. Bestellen Sie Kohlefilter unter www.pkm-online.de 3. Bedienfeld Schaltet die Beleuchtung an. Aus. Niedrige Geschwindigkeit. Mittlere Geschwindigkeit. Hohe Geschwindigkeit. HINWEIS! Drücken niemals... -
Page 14: Reinigung/Pflege
4. Reinigung/Pflege WARNUNG! Trennen Sie das Gerät vor allen Wartungs- und Reinigungsarbeiten von der Stromversorgung. Eine Nichtbeachtung der Reinigungs- und Pflegeanleitungen führt zu einem erhöhten Brandrisiko aufgrund von Fettablagerungen. HINWEIS! ➢ Legen Sie vor allen Reinigungs- und Wartungsarbeiten alle Ringe an Ihren Fingern sowie allen Armschmuck ab;... -
Page 15: Kohlefilter
4.2 Kohlefilter Herkömmliche Kohlefilter können nicht gereinigt werden. Diese Filter haben eine begrenzte Aufnahmefähigkeit und sind in der Regel nach 3-6 Monaten verbraucht. Ersetzen Sie einen verbrauchten Filter. Detaillierte Informationen vom Hersteller dazu finden Sie auf der Verpackung der Filter. 4.3 Austausch des Leuchtmittels WARNUNG! Trennen Sie das Gerät von der Stromversorgung. - Page 16 versorgt. ➢ Die Stromspannung ist zu niedrig. ➢ Die entsprechende Sicherung ist Vergleichen Sie die Angaben auf ausgeschaltet. dem Typenschild mit den Angaben Ihres Stromanbieters. Beleuchtung leuchtet, aber der Motor läuft nicht. ➢ Lüftungsklappe blockiert. ➢ Blockierung beheben. ➢ Motorlager defekt. ➢...
-
Page 17: Technische Daten
6. Technische Daten DSH60-BL Geräteart Dunstabzugshaube Material Edelstahl Einbaubreite in cm 60,00 Drucktasten Umluftbetrieb/Abluftbetrieb* ✓ ✓ Jährlicher Energieverbrauch (AEC 17,7 kW/h hood Energieeffizienzklasse Fluiddynamische Effizienz (FDE 18,6 hood Fluiddynamische Effizienzklasse Beleuchtungseffizienz (LE 62,50 lux/W hood Beleuchtungseffizienzklasse Fettabscheidegrad 43,20 % Fettabscheidegradklasse... -
Page 18: Entsorgung
7. Entsorgung 1. Achten Sie beim Entpacken unbedingt darauf, dass die Bestandteile der Verpackung ( Polyäthylentüten, Polystyrenstücke ) nicht in die Reichweite von Kindern gelangen. ERSTICKUNGSGEFAHR! 2. Nicht mehr benutzte alte Geräte müssen zuständigen Wiederverwertungsstelle zugeführt werden. Keinesfalls offenen Flammen aussetzen. -
Page 19: Garantiebedingungen
8. Garantiebedingungen für Elektro-Großgeräte der PKM GmbH & Co. KG, Neuer Wall 2, 47441 Moers Der Hersteller leistet dem Verbraucher für die Dauer von 24 Monaten, gerechnet vom Tag des Kaufes Garantie für einwandfreies Material und fehlerfreie Fertigung. Dem Verbraucher stehen neben den Rechten aus der Garantie die gesetzlichen Gewährleistungsrechte zu, die der Verbraucher gegen den Verkäufer hat, bei dem er... - Page 20 Dear customer! We would like to thank you for purchasing a product from our wide range of domestic appliances. Read the complete instruction manual before you operate the appliance for the first time. Retain this instruction manual in a safe place for future reference.
-
Page 21: Safety Instructions
The relevant documents can be requested from the final retailer by the competent authorities. The figures in this instruction manual may differ in some details from the current design of your appliance. Nevertheless follow the instructions in such a case. Any modifications, which do not influence the functions of the appliance. - Page 22 The appliance is not intended to be operated for commercial purposes, during camping and in public transport. Operate the appliance in accordance with its intended use only. Do not allow anybody who is not familiar with this instruction manual to operate the appliance.
- Page 23 Gas cooker 75 cm Coal / oil / stove wood firing 85 cm 7. Do not cook a la flambé dishes below the extractor hood. The flames may damage your appliance and/or cause fire. 8. Do not operate the gas jets of a gas hob without cookware. The flames may damage your appliance and/or cause fire.
-
Page 24: Installation
completely. When removing be very careful. Do not use any aggressive detergents to remove residues of the transportation lock. 4. Clean and maintain the appliance regularly to enable its proper operation and optimal performance. 5. Take the enclosed parts from the packaging and its polystyrene- components. -
Page 25: Installation Steps
Filter assembly Air duct assembly Glass Main Body assembly Outter chimney Also included: chimney fixing clamp, instruction manual. 2.2 Installation steps WARNING! Failure to install the screws or fixing device in accordance with these instructions may result in electrical hazards. WARNING! Do not damage the wiring in the wall while drilling 1. - Page 26 Drilled holes Dowels Suspension bracket Screws 4mm*30mm 2. For inclined models: Four additional 4*8 mm drillings are required to fix the appliance. 3. Hang the appliance on suspension bracket. Fix the appliance (look at step 2). The appliance must be installed in horizontal position. Check proper position using a spirit level.
- Page 27 4. Install the one-way-valve on the air outlet of the hood. Then install the exhaust hose on the one-way-valve as described below. 1) Exhaust hose 2) Hood Installation of the chimney 1. Fix the lower chimney using 2 pcs. 4*8mm screws. 1) Screw 2.
- Page 28 1) Bracket 1 3. Drill two 8 mm holes to install bracket 2. Fasten bracket 2 on the wall using the 2 provided screws. 4. Fix the chimney using the two screws. Bracket 2 4*8 mm screws 4*30 mm screws + dowels...
- Page 29 5. Insert the grease filters and connect the appliance to the mains ➢ Check the correct position of the hood from front and side perspective. Otherwise the appliance will not work properly. Installation steps (recirculation mode) 1. If your home is not equipped with an air outlet for extracting exhaust air to the outside, the exhaust hose is not required.
-
Page 30: Control Panel
WARNING! Install the carbon filters safely and properly; otherwise the carbon filters can loosen and cause hazardous situations. NOTICE! The suction capacity is decreased by installed carbon filters. You can order the carbon filters at www.pkm-online.de 3. Control panel Switches the light on.. Off. -
Page 31: Cleaning/Maintenance
4. Cleaning/maintenance WARNING! Disconnect the appliance from the mains before you clean or maintain Ignoring the cleaning and maintenance instructions will cause an increased risk of fire. NOTICE! ➢ Take off all rings and bracelets before cleaning or maintaining the appliance;... -
Page 32: Carbon Filters
4.2 Carbon filters Conventional carbon filters cannot be cleaned. The capacity of these filters is limited. You can use such filters for about 3-6 months. Replace a depleted filter. Find further information on the filter packaging. 4.3 Replacing of the illuminant WARNING! Disconnect the appliance from the energy supply. - Page 33 ➢ ventilation damper blocked. ➢ remove blockage. ➢ motor mounting defective. ➢ replace motor. Abnormal motor-smells. ➢ motor defective ➢ replace motor Smear of oil. ➢ one-way valve is leaky ➢ seal the valve ➢ connection base chimney-telescopic ➢ seal the connection with a suitable chimney is leaky material Appliance vibrates.
-
Page 34: Technical Data
6. Technical data DSH60-BL Type Cooker hood Material Stainless steel Installation-width in cm 60.00 Push buttons Recirculation/extraction mode* ✓ ✓ Annual energy consumption (AEC 17.7 kW/h hood Energy efficiency category Fluid dynamical efficiency (FDE 18.6 hood Fluid dynamical efficiency category Lighting efficiency (LE 62.5 lux/W... -
Page 35: Waste Management
7. Waste management 1. While unpacking, the packaging materials (polythene bags, polystyrene pieces, etc.) should be kept away from children. CHOKING HAZARD! 2. Old and unused appliances must be send for disposal to the responsible recycling centre. Never expose to open flames. 3. - Page 36 PKM GmbH & Co. KG, Neuer Wall 2, 47441 Moers This appliance includes a 24-month guarantee for the consumer given by the manufacturer, dated from the day of purchase, referring to its flawless material- components and its faultless fabrication. The consumer is accredited with both the dues of the guarantee given by the manufacturer and the vendor's guarantees.
-
Page 37: Technische Zeichnung
A. Technische Zeichnung / Technical Drawing... - Page 38 Wenden Sie sich bitte an das Geschäft, in dem Sie das Gerät erworben haben. Please contact the shop you purchased the appliance at. Änderungen Subject to vorbehalten alterations Stand Updated 29.05.2019 05/29/2019 © PKM GmbH & Co. KG, Neuer Wall 2, 47441 Moers...
