OILFREE MINI COMPRESSOR
このたびは、オイルフリーミニコンプレッサ（ＩＳシリーズ）をお買いあげ戴き、
誠にありがとうございました。
Thank you very much for purchasing our oil-free mini-compressors (IS series).
●この取扱説明書は、安全にご使用いただくために重要な警告、注意事項、
および取扱い方法について記載しています。
This instruction manual includes important warnings, cautions and operations for
safe operation.
●ご使用前に、必ずお読みになり、十分理解してからご使用ください。本書は
すぐに確認できる場所に大切に保管してください。
Before operation, be sure to read this instruction manual and store it in a convenient
place for immediate and future reading.
※下表の空欄に必要事項をご記入ください。修理・サービスの際に必要となります。
Before use, be sure to fill in the blank spaces below for future repair.
形
式（Ｍｏｄｅｌ）
購 入 先（Ｄｅａｌｅｒ）
購入年月（Ｐｕｒｃｈａｓｅ date）
使用開始日
When you began operation
－１－
Advertisement
Related Manuals for Anest Iwata IS-875HT
Summary of Contents for Anest Iwata IS-875HT
- Page 1 OILFREE MINI COMPRESSOR このたびは、オイルフリーミニコンプレッサ（ＩＳシリーズ）をお買いあげ戴き、 誠にありがとうございました。 Thank you very much for purchasing our oil-free mini-compressors (IS series). ●この取扱説明書は、安全にご使用いただくために重要な警告、注意事項、 および取扱い方法について記載しています。 This instruction manual includes important warnings, cautions and operations for safe operation. ●ご使用前に、必ずお読みになり、十分理解してからご使用ください。本書は すぐに確認できる場所に大切に保管してください。 Before operation, be sure to read this instruction manual and store it in a convenient place for immediate and future reading.
- Page 2 重要なお知らせ この取扱説明書には、製品を安全に正しくお使いいただき、あなたや他の人々への危害や財産への損害を未然に防止するために守っていただきたい事項 を示しています。その表示と図記号の意味は、次のようになっています。 この表示を無視して、誤った取り扱いをすると、人が死亡または重傷を負う可能性が想定される内容を 警告 示しています。 この表示を無視して、誤った取り扱いをすると、人が傷害を負う可能性が想定される内容、または物的損害の 注意 発生が想定される内容を示しています。 ■ 絵表示例 △記号は、「注意すべきこと」を意味しています。 この記号の中や近くに、具体的な注意内容を表示します。（左の例は、感電注意） 記号は、「してはいけないこと｣を意味しています。 この記号の中や近くに、具体的な禁止内容を表示します。（左の例は、接触禁止） ●記号は、「しなければならないこと」を意味しています。 この記号の中や近くに、具体的な指示内容を表示します。（左の例は、必ずアース線を接続してください） ■ 補足説明 この記号は、機械の性能や機能を十分に発揮してお使いたいただくために お願い 守っていただきたい内容を示しています。 ■ 警告、注意の表示を無視して使用した場合の損害および損傷については、当社は一切責任を負えませんのでご了承願います。 ■ 本製品の保証について巻末に保証・修理サービスについて記載していますので、内容をご確認願います。 ■ 安全上のご注意 ここに示した内容は、安全に関する重大な内容ですので、ご使用の前に、よくお読みのうえ正しくお使いください。 警 告 爆発性ガス、引火性ガス（アセチレン・プロパンガスなど）、可燃物のない場所に設置する。 安全な場所に設置する ※爆発・発火の原因となります。 点検時は、コンセントを抜くかブレーカのスイッチを切る等、必ず元電源を切る。 電源の遮断 ※感電の危険があります。 元電源が入った状態で回転部に手を触れない。 接触禁止 ※手が巻き込まれる恐れがあります。 アース配線を必ず行う。...
- Page 3 Be sure to read and understand this instruction manual. The operator must be fully conversant with the requirements stated within this instruction manual including important warnings, cautions and details of operation. Improper operation (mishandling) can cause serious injury, death, fire or explosion. Marks of warnings and cautions Indicates a potentially hazardous situation which, if not WARNING...
- Page 4 Below is important information regarding safe operation. Before operation, be sure to read and understand the contents. WARNING Install in an area which is free of volatile or flammable gases (acetylene, propane, etc.). Install in a safe area. ※They can cause explosion or fire. Be sure to turn off main electric source by pulling out electric plug or turning off switch of breaker before inspection.

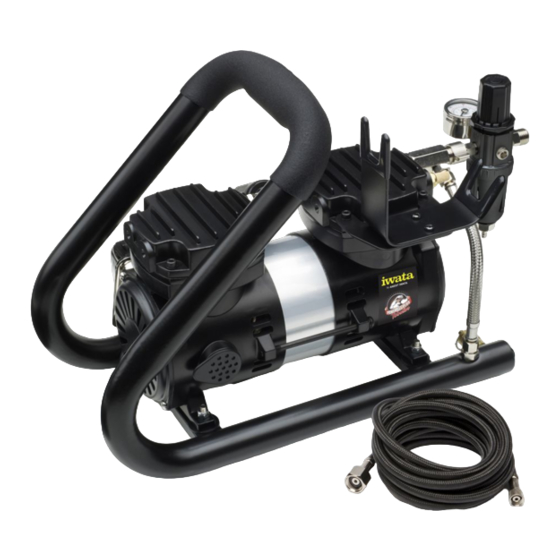

- Page 5 形式がご注文通りか、現品を確認してください。 輸送中に変形や破損した個所がないか確認してください。 形 式 底面に記載してあります。 付属品があるか確認してください。 ◎取扱説明書×１部 ◎エアーホース×１本 ◎フィルタレギュレータ×1 個 代表形式を図示しておりますので、形式により外観形状が異なります。 ハンドル型エアータンク フィルタカバー (吸い込みフィルタ) 圧力スイッチ ON/OFF スイッチ フィルタレギュレータ (圧力調整ノブ） 圧力計 エアー取出口 電源コード ドレン排出口 エアーブラシホルダー ドレンバルブ エアーフィルタ 安全弁 －５－...
- Page 6 Check that model name is as you ordered. Check that there is no deformity or damage which occurred during transportation. Model Number Check bottom of the motor for this label. Check that the following accessories are included. ◎instruction manual×１pc. ◎air hose ×１pc. ◎Filter Regulator ×1pc.
- Page 7 試運転 1 ○ 一 ① コンプレッサの電源スイッチが “OFF” になっているのを確認してから、電源 コードをコンセントに差し込んでください。 （単相 AC100Ｖ） 電源スイッチ ②電源スイッチを “ON” にし、圧縮空気を吐出することを確認してください。 ・その状態で５分程度試運転を行ってください。 ･ 異常音や振動がないか確認してください。 警告 ・電源ｺｰﾄﾞは、直接コンセントへ差し込んでください。 ※ 延長ｺｰﾄﾞの使用やタコ足配線をした場合は、電圧が低下し起動しないもしくは運転中に停止する可能性があります。 ～接続方法及び確認～ ① フィルタレギュレータをコンプレッサの取付口に接続します。 フィルタレギュレータを下図のようにコン ② エアーホース・エアーブラシを接続します。 プレッサ出口にしっかりと固定します。 ③ オートＯＮ／ＯＦＦ機能の確認 エアーブラシを接続し電源スイッチを“ ON ” にし、数秒後に運転が停止するか確認してください。また停止後、エアーブラシの 押しボタンを押し圧縮空気を吐出させ、運転が再開するか確認してください。また、接続部分等からのエアー漏れがないことを確認してください。 注意 圧縮空気が吐出されない、または吐出されたがすぐに停止する場合は、減圧弁が完全に閉じていることが考えられます。 その場合、圧力調整ノブを音がするまで引き上げ、時計回りに回して減圧弁を開放状態にしてください。 運転 圧力調整ノブ...
-
Page 8: End Of Operation
Test operation1 ○ 一 ①First check that electric source switch of compressor is turned “ ＯＦＦ ” , and Then insert electric cord into electric outlet. Electric source switch ②Turn on electric source switch “ON” and check that compressed air comes out. ・Operate for about 5 minutes under these conditions. - Page 9 コンプレッサを常にベストの状態で使用し、長持ちさせるために保守項目を定期的に行っ てください。 整備時間 100h 毎 保守項目 保守要領 毎日 または､ 半年 作動確認 ○ ３．ご使用方法 参照（8 頁） オートＯＮ/ＯＦＦ機能の作動 ○ ３．ご使用方法 参照（8 頁） 確認 フィルタ・ボールのドレン抜き ○ ３．ご使用方法 参照（8 頁） 異常振動・異常音 ○ ５．故障の原因と対策 参照（12 頁） 吸込フィルタ ○ エアー吹きで掃除してください。 ■ 分解上の注意 電源コードをコンセントより抜く等、必ず元電源を切ってから作業を行う。 ※急に運転状態になり人体に傷害を与える危険性があります。 コンプレッサ内の圧縮空気を完全に吐き出してから作業を行う。 ※分解時、部品が飛び人体に傷害を与える危険性があります。 ■...
- Page 10 Do the following items periodically to use compressor in the best condition. Maintenance time every Inspection items Contents 100hours daily or every 6 months Check operation ○ Refer to ３．How to operate（page 9） Check automatic ○ Refer to ３．How to operate（page 9） ＯＮ/ＯＦＦ...
- Page 11 ●万一、異常が起こった場合、次表を参考に対応ください。 対策欄の※印は、販売店または当社支店・営業所で処理することが望ましい内容 となります。 故障の状態 原因 対策 電源が入っていない 電源を入れる 電源スイッチを切り､圧縮空気を抜い 保護装置の作動 てから約 15 分後に再び電源スイッ チを入れ直して下さい｡ 電動機が廻らない 電圧が低い ※ 電力会社に相談してください。 圧縮機本体の焼付け ※ 修理 圧力スイッチの不具合 ※ 修理 減圧弁が閉まっている ３．ご使用方法 参照（５頁） フィルタ・ レギュレータから 清掃 圧力が上がらない、 エアー漏れ または圧力の上昇 フィルタをエアー吹きで清掃してくだ に時間がかかる フィルタの詰り さい。 各締付部・配管部の漏れ 締め増し、または部品交換 据え付け不良 水平に据え付け（４脚を設置）...
- Page 12 ●If some problem occurs, refer to the chart below and solve it. The asterisk※marked items in the “remedies” column indicate problems which Maybe difficult for the user to handle. In such a case, contact the shop Where you made the purchase or our local distributor. Problems Causes Remedies...
- Page 13 ・エアーブラシ以外の用途に使用した場合 ・本製品の故障または不具合に伴う生産補償、営業補償など二次損失に対する補償は致しませんのでご了承願い ます。 ・保証は日本国内においてのみ有効です。 【お問い合わせ窓口】 ◆ 修理・保守に関するお問い合わせ アネスト岩田コーティングサービス株式会社 （お問い合わせ先は当社ホームページをご確認ください） ◆ 技術的なお問い合わせ、ご意見、ご希望など当社支店・営業所又はお客様相談室までご連絡下さい。 （支店・営業所のお問い合わせ先は当社ホームページをご確認ください） お客様相談室 フリーダイヤル ： 0120-917-144 ※携帯電話･PHS からもご利用いただけます。 （受付時間:月～金 9:00～17:45 土・日曜、祝祭日、夏季休暇、年末年始を除く） FAX ： 045-591-1137 (受付時間外用) 上記のお問い合わせ先は変更される場合がございますので、最新のお問い合わせ先につきましては当社ホームページをご覧ください。 Please contact your local ANEST IWATA agent for inquiries 〒223-8501 神奈川県横浜市港北区新吉田町3176 No．T213-03 08305311 －１３－...
