Summary of Contents for Orion 24780

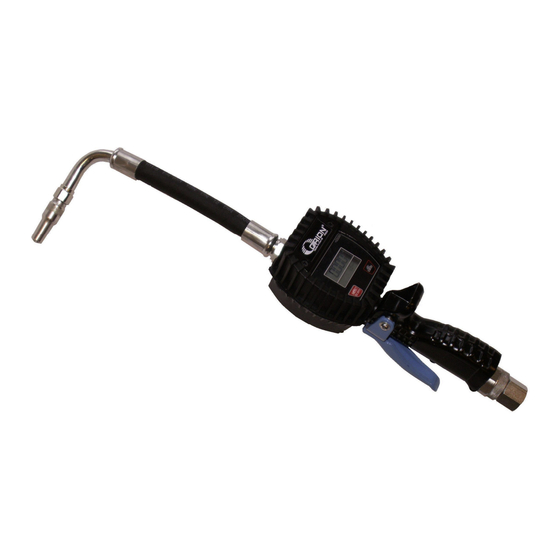

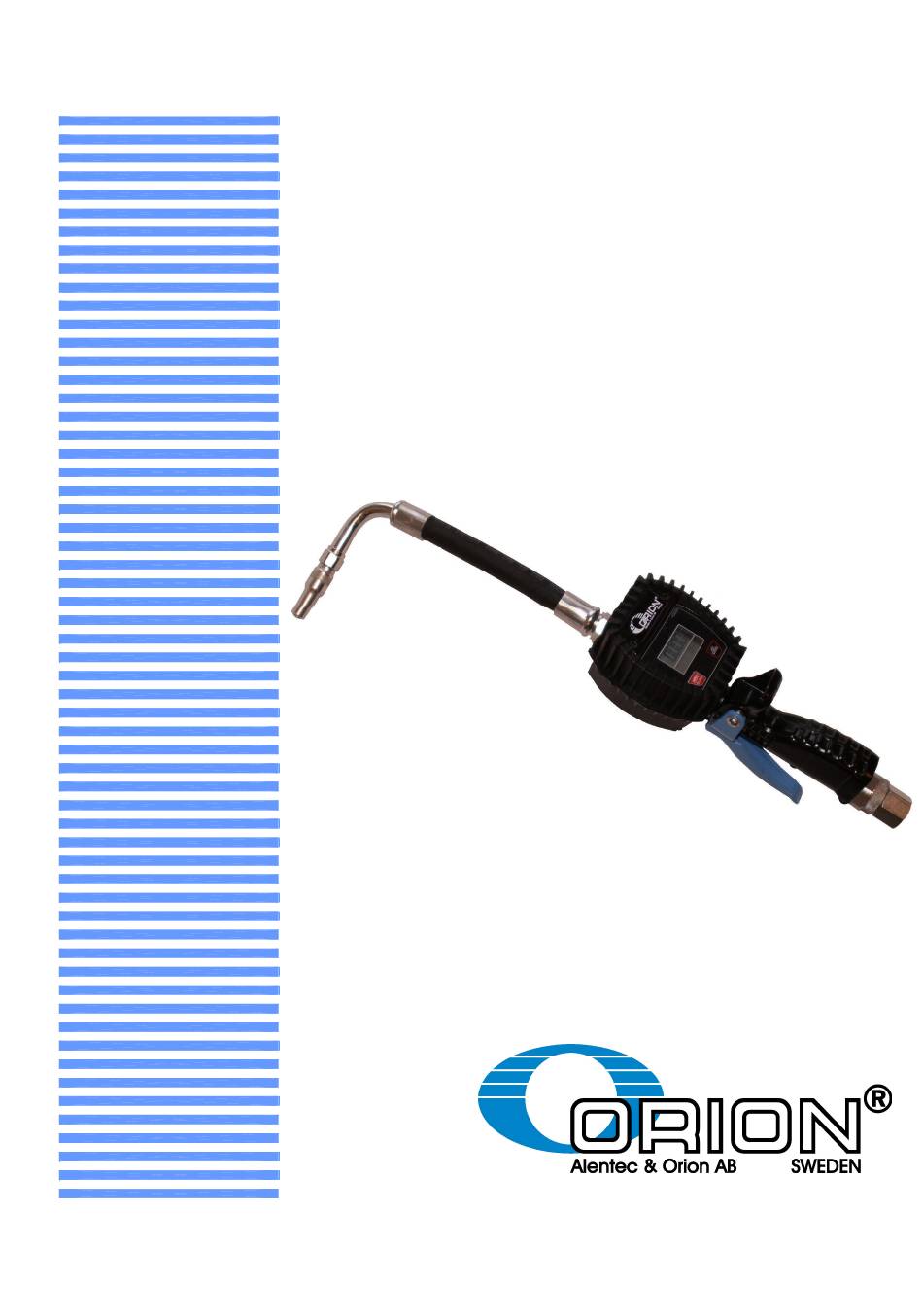

- Page 1 Hose end meter Handmätare handdurchlaufzähler compteur Manual Bruksanvisning Gebrauchanweisung Guide d’instructions 24780 24780_EN_SE_2b...
- Page 2 (EN) DESCRIPTION. (SE) BESKRIVNING. Hose end meter for oil, with digital volume display and Handmätare med digital volymmätare och ergonomiskt grepp ergonomic grip. Progressive opening valve for mot avtryckaren. Ventil med progressiv öppning för bättre improved control of oil delivery. flödeskontroll.
- Page 3 (EN) OPERATION (SE) ANVÄNDNING The meter is delivered ready for Mätaren är klar för omedelbar use, and need no additional användning, även efter en längre tid i operation even after long lager. storage period. Om inga siffror är synliga i display eller If the display is not turned on, or om ”BAT”...
- Page 4 (EN) METER CALIBRATION Calibration of the meter can be necessary as different flow ranges, fluid viscosity and pressure, among other factors, can affect the meters accuracy. Verify that there is no air in the distribution line before beginning the calibration. Bleed the distribution line if necessary.
- Page 5 (EN) TROUBLESHOOTING. Symptom Possible reasons Solution Faded display Weak batteries Replace batteries No reading on the display Dead batteries Replace batteries Meter has not been reset after Press the reset key (1) battery replacement Meter is not accurate Wrong calibration factor Calibrate the meter Flow rate is outside the working Increase or decrease the flow rate...
- Page 6 (EN) PARTS / (SE) DELAR / Part No Description Beskrivning Beschreibung Description O-ring O ring Dichtung Joint torique Strainer Inloppssil Filter Filtre 224 59 99 Swivel Inloppsnippel Drehgelenke Rotule Spring Fjäder Feder Ressort Valve holder Ventilhållare Ventilhalter Portevalves Valve Ventil Ventil Valve Sleeve...
- Page 7 (EN) Change of measurement (SE) Ändring av visning från Liter till US units Gallon /US Quarter /US Pint NOTE! THE INITIAL CONFIGURATION IS OBS! Mätaren är inställd att visa volymen i FIXED IN LITRES. LITER. This meter allows the measurement in litres, US Volymvisningen kan ändras från att visa Liter till Gallons or US Quarters or US Pint.
- Page 8 Conformity Declaration for Machinery Konformitetsdeklaration för maskiner Alentec&Orion AB, located in Saltsjö- Alentec&Orion AB, med hemvist i Boo, Sweden, declares by the present Saltsjö-Boo, Sverige, deklarerar genom certificate that the mentioned oil meter is in detta certifikat att den omnämnda conformity with the following standards or oljemätaren är i överensstämmelse med...
