Hybrid PRIMOS SGN LED Installation And Maintenance Manual

Autonomiczna oprawa kierunkowa oświetlenia awaryjnego

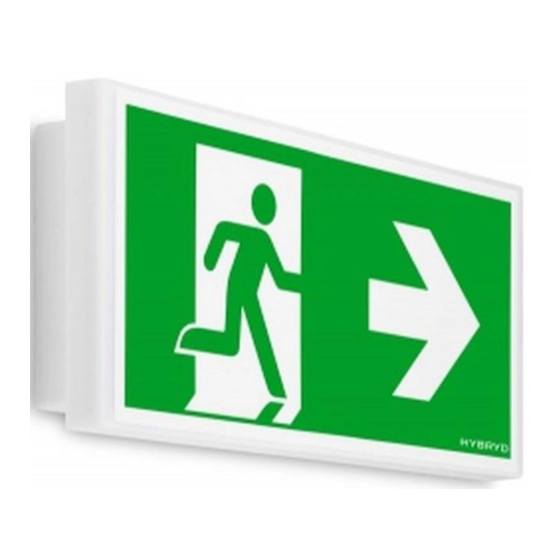

PRIMOS SGN LED

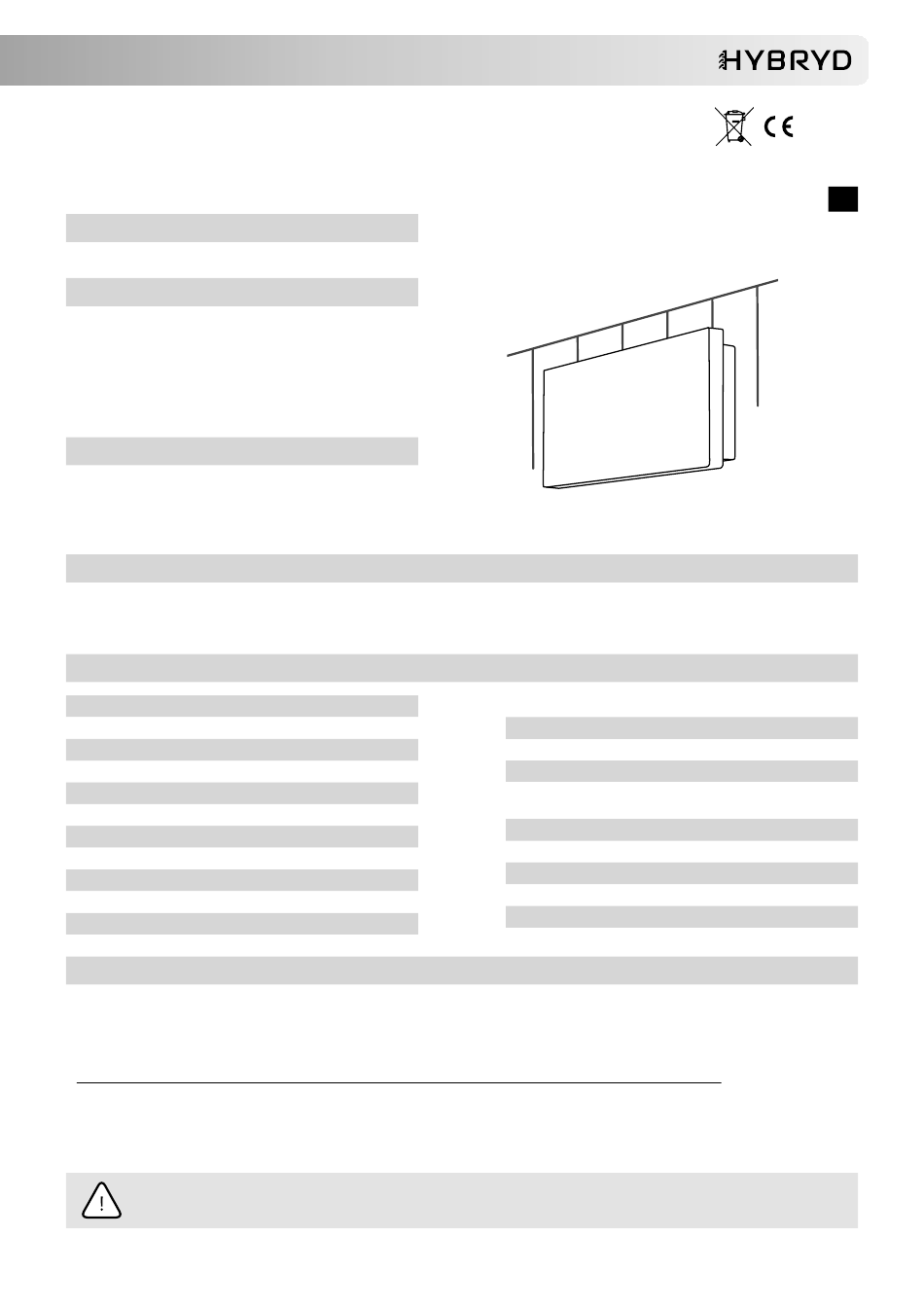

MOCOWANIE
Bezpośrednio do ściany lub sufitu. Inne sposoby mocowania, patrz:
„Zestawy Montażowe Rodziny opraw PRIMOS" w karcie produktu
TRYBY PRACY
NON-MAINTAINED – ciemny – po zaniku napięcia zasilania
NM –
przechodzi w tryb pracy awaryjnej
MAINTAINED – jasny – po zaniku napięcia zasilania
M – przechodzi w tryb pracy awaryjnej, praca podstawowa
włączona na stałe
NIGHT – nocny – po zaniku napięcia zasilania przechodzi
N – w tryb pracy awaryjnej, praca podstawowa sterowana
przez jednostkę centralną (tylko CT)
WYKONANIE
ST – STANDARD – testy uruchamiane ręcznie
AUTOTEST – samoczynnie wykonywane testy akumulatora
AT –
i źródła światła
CENTRALTEST – testy akumulatora i źródła światła
CT –
wykonywane na zlecenie jednostki centralnej
TESTY
Mikroprocesorowa jednostka sterująca i testująca oprawy automatycznie (AT), albo na zlecenie centralki (CT), albo poprzez ręczne uruchomienie testu (ST)
wykonuje dwa typy testów:
TEST A – test źródła światła oraz akumulatora trwający 60 sekund – dla AT wykonywany automatycznie co 30 dni
TEST B – test źródła światła oraz czasu pracy, tj. do momentu rozładowania akumulatora – dla AT wykonywany raz w roku.
DANE TECHNICZNE
Napięcie zasilania
Pobór mocy
Współczynnik mocy
Klasa ochronności
Stopień ochrony
Typ źródła światła
Temperatura barwowa światła
Współczynnik oddawania barw
Moc zasilania źródła światła
Trwałość źródła światła
Typ akumulatora
WYMAGANIA I ZALECENIA BEZPIECZEŃSTWA
•
Zarówno podczas instalacji jak i użytkowania oprawy należy przestrzegać krajowych przepisów bezpieczeństwa jak również ogólnie uznanych zasad i reguł
techniki
•
Faza stała oprawy (L) nie powinna być odłączana od zasilania przez jakiekolwiek sterowane zewnętrznie łączniki, przekaźniki czy styczniki (np. z systemu
BMS, wyłączniki ścienne, itp.)
•
Podczas użytkowania opraw awaryjnych należy prowadzić rejestr raportów z inspekcji
•
Zasilanie sieciowe oraz akumulator muszą być bezwzględnie odłączone przed każdą pracą instalacyjną bądź serwisową oprawy
•
Przed włączeniem oprawy do użytkowania należy upewnić się czy w obudowie oprawy nie występują ciała obce powstałe podczas instalacji, a jeśli
występują usunąć je
•
Oprawę należy użytkować nieuszkodzoną i zgodnie ze specyfikacją
Oprawa oświetlenia awaryjnego należy do grupy osprzętu przeciwpożarowego stąd podlega pod odpowiednie krajowe normy i przepisy.
NIE ZASTOSOWANIE SIĘ DO WSKAZÓWEK BEZPIECZEŃSTWA MOŻE SKUTKOWAĆ POWSTANIEM ZAGROŻENIA ŻYCIA A NAWET ŚMIERCIĄ
Nie zastosowanie się do niniejszej instrukcji może doprowadzić do uszkodzenia oprawy i utraty gwarancji
IMM - PRIMOS SGN LED - ST_AT_CT - PL_EN V02
230V AC 50/60Hz
<4VA
0,4
II
IP65
Listwy LED
1)
5000K
70
1W
> 50 000h
Ni-Cd, Ni-MH
INSTRUKCJA MONTAŻU I OBSŁUGI
Napięcie akumulatora
Pojemność akumulatora
Czas ładowania akumulatora
Nominalny czas pracy awaryjnej
Zakres temperatury otoczenia
Przekrój przewodu zasilającego
Średnica przewodu zasilającego
Średnica przewodu kom.
Łączenie przelotowe
Okablowanie natynkowe
Niewymienialne, serwisowalne źródło światła;
1)
IP65
PL
4,8V
1,0Ah; 1,6Ah
< 24h
1h; 3h
+5 – +45˚C;
TE: -20 – +45˚C
2)
0,5 – 2,5mm
2
≤ 13mm
≤ 7mm
TAK
TAK
TE – rozszerzony zakres temperatur
2)
1/8
