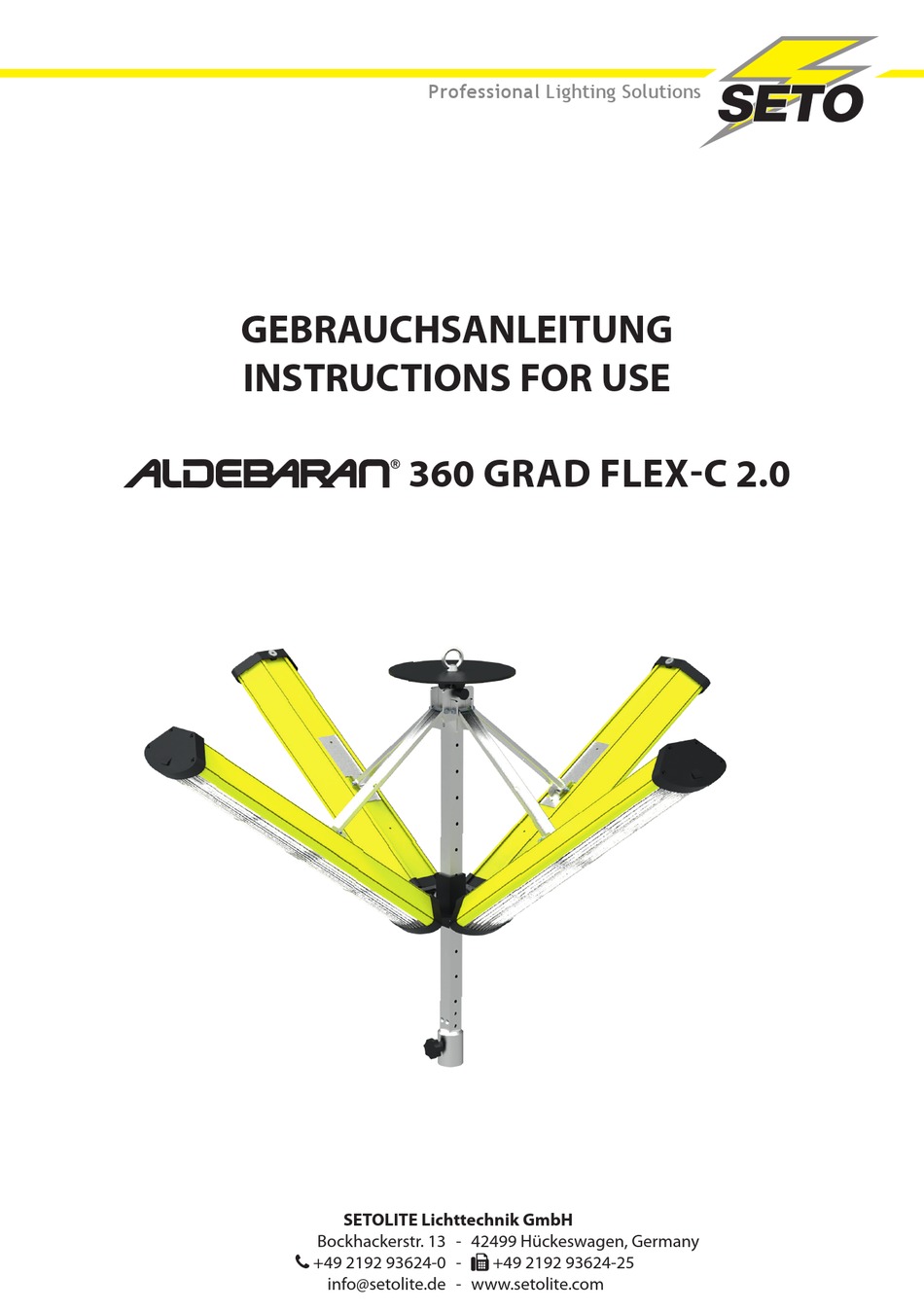

- Page 1 Professional Lighting Solutions GEBRAUCHSANLEITUNG INSTRUCTIONS FOR USE 360 GRAD FLEX-C 2.0 SETOLITE Lichttechnik GmbH Bockhackerstr. 13 - 42499 Hückeswagen, Germany +49 2192 93624-0 - +49 2192 93624-25 info@setolite.de - www.setolite.com...
-
Page 2: Table Of Contents
Inhalt Gültigkeit der Anleitung Vor Gebrauch Symbole der Anleitung Gewährleistung Sicherheitshinweise Anwendungsbereich Aggregatbetrieb Bedienelemente Inbetriebnahme Anschließen der Zuleitung Betrieb 1. Installation bei Betrieb mit Stativ-/ Mastsystem 2. Installation im Hängebetrieb Ausrichten der Module Bedienung Störung Reinigung und Pflege Wartung und Instandsetzung Entsorgung Rücknahme von Altgeräten Technische Daten... -
Page 3: Gewährleistung
Gewährleistung Hinsichtlich Gewährleistung und Garantieregelungen gelten die zum Zeitpunkt des Kaufs gültigen AGB. Bitte beachten Sie auch unsere aktuellen Seiten im Internet www.setolite.com Sicherheitshinweise Dieses Qualitätsprodukt ist nach aktuellen technischen Standards gefertigt, geprüft und in einem sicherheitstechnisch einwandfreien Zustand ausgeliefert worden. Um diesen Zustand zu erhalten und einen gefahrlosen Betrieb sicherzustellen, muss der Anwender die Hinweise und Warnvermerke dieser Gebrauchsanweisung beachten. -
Page 4: Bedienelemente
Bedienelemente [a] Zuleitung DIM (A) Ringmutter (B) Sterngriff (C) Bolzenaufnahme (D) Potentiometer (E) Druckschalter (F) Unterer Rastbolzen (G) Grundplatte (H) Oberer Rastbolzen (I) Bohrungen Stativ-/ Mastbetrieb Hängebetrieb... -
Page 5: Inbetriebnahme
Inbetriebnahme Die Leuchte ist nur an Wechselstrom – mit Spannung gemäß Typenschild – an eine vorschriftsmäßig installierte Schutz- kontaktsteckdose anzuschließen. Bitte beachten Sie, dass Ihre Anlage den einschlägigen VDE-Richtlinien entspricht. Bei Fragen diesbezüglich wenden Sie sich bitte an Ihren Energieversorger oder Ihre Elektrofachkraft. Selbstverständlich stehen wir Ihnen bei Rückfragen zur Verfügung. -
Page 6: Betrieb
Betrieb 1. Installation bei Betrieb mit Stativ-/ Mastsystemen HINWEIS! • Die Leuchte kann auf diversen Mast-/ Stativsystemen betrieben wer- den. Hierzu steht eine Mastaufnahme an der Leuchte zur Verfügung. Die Aufnahme ist für einen DIN-Bolzen (d = 30 mm) geeignet. •... -
Page 7: Ausrichten Der Module
Ausrichten der Module Die ALDEBARAN® 360 GRAD FLEX-C 2.0 Leuchte besitzt vier einzelne Leuchtmodule, die sich mittels Mechanik auf die Anforderungen des Einsatzortes einstellen lassen. Hierzu lassen sich die Module nach Entsperren auf die gewünschte Position zwischen 0° und ca. 90° Neigung in mehreren Stufen verstellen. 1. -
Page 8: Reinigung Und Pflege
Reinigung und Pflege Verwenden Sie zum Reinigen der Kunststoffteile / Metallteile keine Lösungsmittel, Alkohole oder sonstige Chemikalien. Verwenden Sie zum Entfernen von Schmutz, Staub, Öl und Fett usw. ein weiches, trockenes und fusselfreies Tuch. Wartung und Instandsetzung Die Leuchte ALDEBARAN® 360 GRAD FLEX-C 2.0 wurde als wartungsfrei konzipiert. Es sind daher keine War- tungsarbeiten notwendig. -
Page 9: Deratingkurven
Deratingkurven ALDEBARAN® 360 GRAD FLEX 960/360 ALDEBARAN® 360 GRAD FLEX 600 COMPACT -20 -10 -20 -10 Umgebungstemperatur [°C] Umgebungstemperatur [°C] Leistungsreduzierung bei steigender Umgebungstemperatur ErP-Daten (2019/2020-EU) Produkt / Modell Leuchtmittel / Betriebsgerät EPREL • ALDEBARAN® 360 GRAD FLEX 960 2.0 Diese Leuchten enthalten •... - Page 10 Table of contents Validity of the instructions Before use Symbols in the instructions Warranty Safety information Field of application Aggregate operation Controls Installation Connecting the supply line Installation options 1. Installation when operating with tripod / mast systems 2. Hanging installation Alignment of the modules Operation Fault...
-
Page 11: Warranty
Warranty With regard to warranty and guarantee regulations, the terms and conditions valid at the time of purchase apply. Take a look at our latest sites at www.setolite.com Safety information This quality luminaire was built according to the rules of technology. The luminaire was built, tested and delivered in proper condition. -
Page 12: Controls
Controls [a] Supply line DIM (A) Ring nut (B) Star grip (C) Bolt receiver (D) Potentiometer (E) Pressure switch (F) Lower detent pin (G) Base plate (H) Upper detent pin (I) Bores Tripod / mast operation Hanging operation... -
Page 13: Installation
Installation The luminaire is only to be connected to an alternating current – with the voltage according to the rating plate – to a properly installed safety socket. Please note that your system corresponds to the relevant VDE guidelines. If you have any questions about this, please contact your energy supplier or your electrician. Of course we are at your disposal if you have any questions. -
Page 14: Installation Options
Installation options 1. Installation when operating with tripod / mast systems INFORMATION! • The luminaire can be operated on various mast / tripod systems. A mast mount is available on the luminaire for this purpose. The mount is suitable for a DIN bolt (d = 30 mm). •... -
Page 15: Alignment Of The Modules
Alignment of the modules The ALDEBARAN® 360 GRAD FLEX-C 2.0 has four individual light modules that can be mechanically adjusted to the re- quirements of the place of use. For this purpose, the modules can be adjusted in several stages after unlocking to the desired position between 0°... -
Page 16: Cleaning And Care
Cleaning and care Do not use any solvents, alcohol or other chemicals to clean the plastic parts / metal parts. To remove dirt, dust, oil and grease, etc., use a soft, dry, lint-free cloth. Maintenance and repair The ALDEBARAN® 360 GRAD FLEX-C 2.0 luminaire was designed to be maintenance-free. Therefore no maintenance work is necessary. -
Page 17: Derating Curves
Derating curves ALDEBARAN® 360 GRAD FLEX 960/360 ALDEBARAN® 360 GRAD FLEX 600 COMPACT -20 -10 -20 -10 Ambient temperature [°C] Ambient temperature [°C] Power reduction with increasing ambient temperature ErP data (2019/2020-EU) Product / model Luminant / control gear EPREL •... - Page 18 © SETOLITE Lichttechnik GmbH Alle Rechte, einschließlich Übersetzung behalten wir uns vor. Die vollständige oder teilweise Vervielfältigung ist nur mit schriftlicher Genehmigung des Herausgebers zulässig. Die Angaben in diesem Dokument entsprechen dem technischen Stand bei Drucklegung, Änderungen in Technik und Ausstattung, sowie Irrtümer und Druckfehler vorbehalten. We reserve all rights, including translation.
