Professional Lighting Solutions
GEBRAUCHSANLEITUNG
INSTRUCTIONS FOR USE
BAUSTELLEN SCHUBSTANGENSTATIV

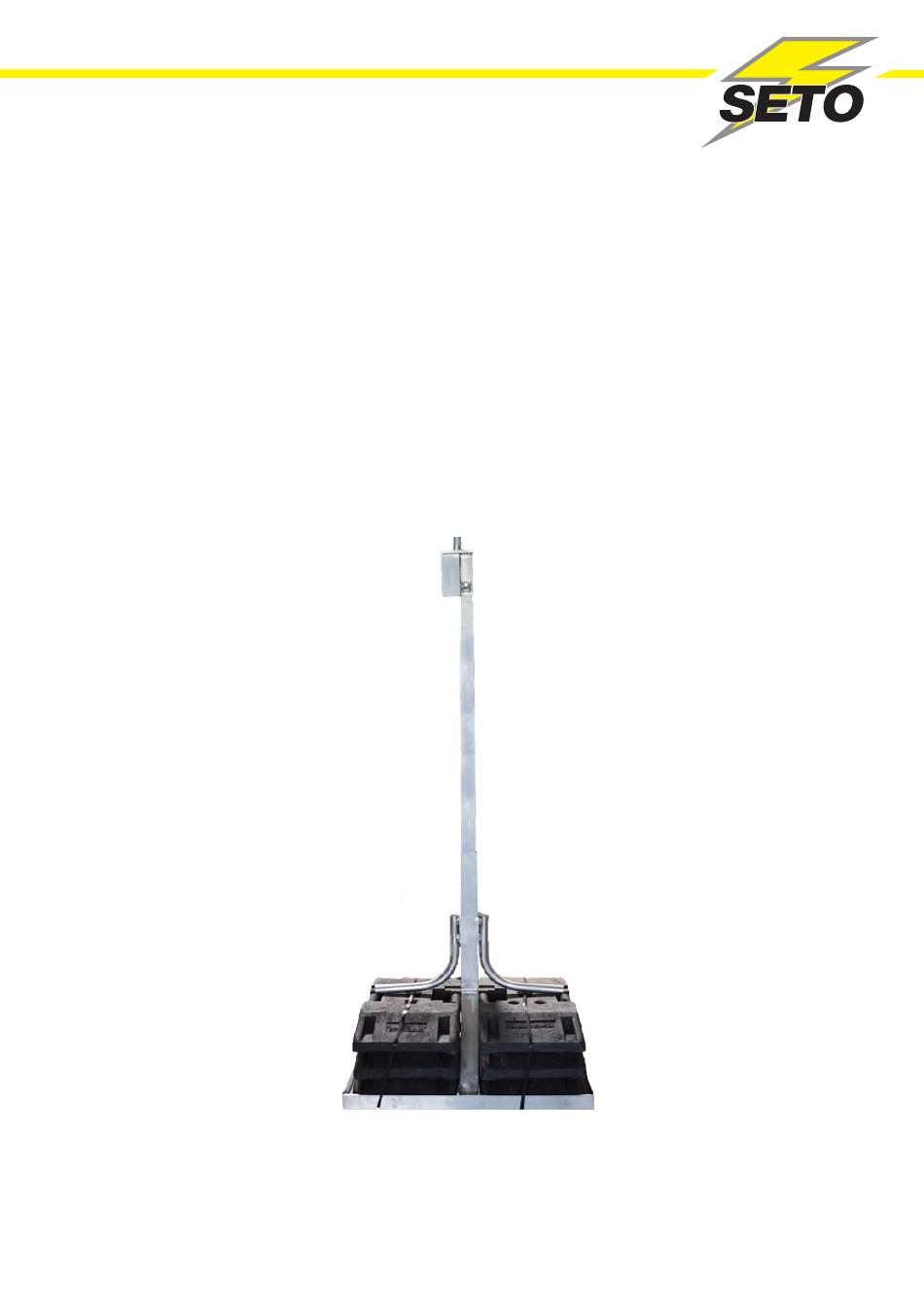

CONSTRUCTION-PUSH ROD STAND
SETOLITE Lichttechnik GmbH
Bockhackerstr. 13 - 42499 Hückeswagen
Tel: +49 (0) 21 92 - 9 36 24-0 - Fax: +49 (0) 21 92 - 9 36 24-25
E-mail: info@setolite.de - Internet: www.setolite.com
Advertisement
Table of Contents
Related Manuals for Seto 1410000340
Summary of Contents for Seto 1410000340
- Page 1 Professional Lighting Solutions GEBRAUCHSANLEITUNG INSTRUCTIONS FOR USE BAUSTELLEN SCHUBSTANGENSTATIV CONSTRUCTION-PUSH ROD STAND SETOLITE Lichttechnik GmbH Bockhackerstr. 13 - 42499 Hückeswagen Tel: +49 (0) 21 92 - 9 36 24-0 - Fax: +49 (0) 21 92 - 9 36 24-25 E-mail: info@setolite.de - Internet: www.setolite.com...
-
Page 2: Gültigkeit Der Anleitung
Inhalt Gültigkeit der Anleitung Gewährleistung Vor Gebrauch Symbole in der Anleitung • GEFAHR! • WARNUNG! • VORSICHT! • HINWEIS! Sicherheitshinweise Inbetriebnahme Gültigkeit der Anleitung Diese Gebrauchsanleitung ist gültig für: BAUSTELLEN SCHUBSTANGENSTATIV Art.-Nr.: 1410000340, 1410000341... -
Page 3: Gewährleistung
Gewährleistung Sicherheitshinweise Hinsichtlich Gewährleistung und Garantieregelun- HINWEIS! gen gelten die zum Zeitpunkt des Kaufs gültigen AGBs. Um einen gefahrlosen Betrieb sicherzustellen, muss der Anwender die Hinweise und Warnvermerke Bitte beachten Sie auch unsere aktuellen Seiten im dieser Gebrauchsanweisung beachten. Vergewis- Internet www.setolite.com sern sie sich vor jedem Benutzen, ob es sich in einem einwandfreien Zustand befindet, d. h. es... - Page 4 3. Sicherungsbügel aufstecken und sicherstellen, Inbetriebnahme dass dieser auf den Fußplatten fest und gerade aufliegt - dann verschrauben 1. Standfuß auf waagerechtem, geradem Boden Aufstellen 4. Schubstangen-Mast einsetzen 2. Standfuß mit geeigneten Bakenfußplatten (K1) bestücken. (Zum Betrieb von Leuchten der XLD SERIE werden für optimale Standsicherheit sechs (6) Platten empfohlen)
- Page 5 5. Mastadapter aufsetzen und mittels 7. Leuchte und Equipment aufsetzen und mittels Sternschraube fixieren Flügelmutter fixieren 8. Schubstangen-Elemente nacheinander aus- schieben und jeweils mit beiden Flügelschrau- ben fest fixieren 6. DIN-Adaptionsbolzen einsetzen und mittels Rohrklappsplint sichern WARNUNG! Verletzungsgefahr! Schubstangenstative dieser Bauart verfügen NICHT über eine Ausschubsicherung.
- Page 6 Notizen...
-
Page 7: Validity Of The Instructions
Content Validity of instruction Warranty Before use Symbols in the instructions • DANGER! • WARNING! • ATTENTION! • INFORMATION! Safty information 9-10 Commessioning Validity of the instructions These instructions are valid for: CONSTRUCTION-PUSH ROD STAND Item no.: 1410000340, 1410000341... -
Page 8: Warranty
Warranty Safety information With regard to warranty and guarantee regulati- INFORMATION! ons, the terms and conditions valid at the time of purchase apply. To ensure safe operation, the user must observe the notes and warnings in these instructions for Take a look at our latest sites at www.setolite.com/en use. - Page 9 3. Put securing clip on and ensure that it rests Commissioning firmly and level on the foot plates - then screw in place 1. Place the stand on level, straight floor 4. Insert push rod mast 2. Equip stand with suitable bar base plates (K1). (To operate the XLD series luminaires, six (6) plates are recommended for optimum stability)
- Page 10 5. Put the mast adapter on and fix it with the 7. Put the lamp and equipment on and fix with a star screw wing nut 8. Push the push rod elements out, one after onther, and screw tightly with both thumbscrews.
- Page 11 Notes...
- Page 12 © SETOLITE Lichttechnik GmbH Alle Rechte, einschließlich Übersetzung behalten wir uns vor. Die vollständige oder teilweise Vervielfältigung ist nur mit schrift- licher Genehmigung des Herausgebers zulässig. Die Angaben in diesem Dokument entsprechen dem technischen Stand bei Drucklegung, Änderungen in Technik und Ausstattung, sowie Irrtümer und Druckfehler vorbehalten. All rights, including translation, are reserved. Reproduction of any kind, for example photocopying, microfilm or data processing equipment are forbidden without the written permission of the publisher.
