Saynet-EI-Montana-WH21

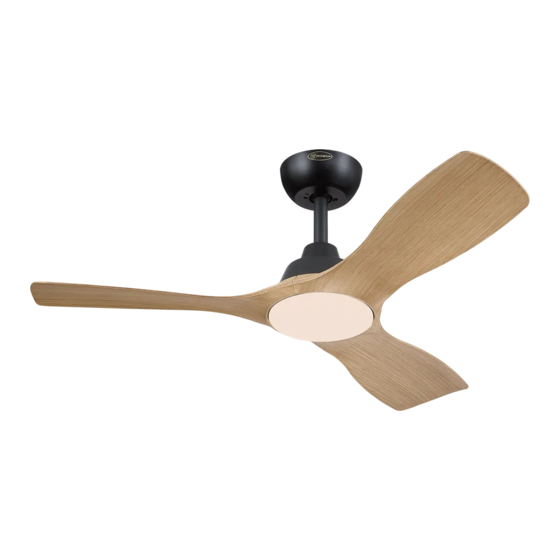

OWNER'S MANUAL
‫מדריך למשתמש‬
Montana
Please write model number here for future reference:
:‫אנא כתוב מספר דגם כאן לעיון בעתיד‬
1

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the Montana and is the answer not in the manual?

Questions and answers

Related Manuals for Westinghouse Montana

Summary of Contents for Westinghouse Montana

  • Page 1 Saynet-EI-Montana-WH21 OWNER'S MANUAL ‫מדריך למשתמש‬ Montana Please write model number here for future reference: :‫אנא כתוב מספר דגם כאן לעיון בעתיד‬...

  • Page 2: Safety Tips

    Saynet-EI-Montana-WH21 SAFETY TIPS READ AND SAVE THESE INSTRUCTIONS WARNING: TO REDUCE THE RISK OF FIRE, ELECTRIC SHOCK, OR INJURY TO PERSONS, OBSERVE THE FOLLOWING: 1. Proceed with caution. Read all instructions before beginning the installation. 2. WARNING! This fan may be operated only with a 2-pole switch with a 3mm contact opening each.
  • Page 3 Saynet-EI-Montana-WH21 ‫טיפים לבטיחות‬ ‫קרא ושמור את ההוראות‬ :‫אזהרה: להפחתת סיכון לשריפה, התחשמלות או פגיעה באנשים, הקפידו לפעול לפי ההוראות הבאות‬ .‫1. המשך בזהירות. קרא את כל ההוראות לפני שתתחיל בהתקנה‬ .‫2. אזהרה! מאוורר זה יכול להיות מופעל רק עם מתג דו-קוטבי עם פתח מגע 3 מ"מ כל אחד‬...
  • Page 4 Saynet-EI-Montana-WH21 FEATURES ‫מאפיינים‬ DOWNROD INSTALLATION - For normal ceilings ‫התקנה על גבי עמוד יורד – עבור תקרות רגילות‬...

  • Page 5: Preparing For Installation

    Saynet-EI-Montana-WH21 PREPARING FOR INSTALLATION MOUNTING BRACKET INSTALLATION ‫הכנה להתקנה‬ ‫התקנת תושבת תליה‬ Loosen but don’t remove the screws at the bottom of canopy; remove the mounting bracket from the canopy (if applicable). Unpack and inspect fan carefully to be certain all contents are included. Turn off power at fuse box to avoid possible electrical shock.
  • Page 6 Saynet-EI-Montana-WH21 MOUNTING BRACKET INSTALLATION ‫התקנת תושבת תליה‬ Note: Proper care must be taken when mounting to concrete ceilings and add Note: This step is for Solid Wood construction ceiling installation, for concrete ceiling installation skip to step 4. the expansion anchors installation step for mounting bracket.
  • Page 7 Saynet-EI-Montana-WH21 MOUNTING BRACKET INSTALLATION ‫התקנת תושבת תליה‬ Drive the expansion anchors (1) into the holes. (Note: do not detach hex nut (2), spring washer (3) and metal washer (4) for this step). Tighten hex nut until feel the metal expansion anchor is not working loose.
  • Page 8 Saynet-EI-Montana-WH21 MOUNTING BRACKET INSTALLATION ‫התקנת תושבת תליה‬ Pull the supply mains (1) through the center of the ceiling, and align the two oval holes in the mounting bracket with the expansion anchors (1), re-install metal washer, spring washer and hex nut, tighten the hex nut until the mounting bracket is fix stably.

  • Page 9: Wiring Options

    Saynet-EI-Montana-WH21 MOUNTING BRACKET INSTALLATION WIRING OPTIONS ‫התקנת תושבת תליה‬ ‫אפשרויות חיווט‬ Wiring: From House: TERMINAL BLOCK Connector: Live (L) Ground Neutral (N) Follow diagram above to make wiring connections to the termi- nal block on the mounting bracket. ‫חיווט‬ :‫חיווט מהבית‬...
  • Page 10 Saynet-EI-Montana-WH21 DOWNROD MOUNT ‫התקנת מוט תליה‬ Remove clamp pin (2) and cross pin (1) from down rod. Loosen set screw in down rod ball (3) until ball moves easily up and down the down rod. Slide down rod ball off the down rod, expos- ing cross pin (4).
  • Page 11 Saynet-EI-Montana-WH21 DOWNROD MOUNT ‫התקנת מוט תליה‬ Carefully thread lead wires and plug through the down rod assembly. Loosen set screws in down rod coupling (1). Insert down rod into down rod coupling. Make sure to align hole in down rod with the hole in coupling.
  • Page 12 Saynet-EI-Montana-WH21 DOWNROD MOUNT ‫התקנת מוט תליה‬ Orderly attach the yoke cover (1), canopy (2) and hang ball (3) to the down rod for assembling. Re-install cross pin into downrod and slide downrod ball up until cross pin fits firmly into ball. Tighten set screw in ball.
  • Page 13 Saynet-EI-Montana-WH21 MOUNTING BRACKET INSTALLATION ‫תליית המאוורר והתקנתו על התושבת‬ Carefully lift fan assembly onto mounting bracket. Rotate fan until notch on downrod ball (1) engages the ridge (2) on the mounting bracket. This will allow for hands free wiring. ‫הרם בזהירות את מכלול המאוורר אל תוך תושבת תליה המורכבת על התקרה. סובב את המאוורר עד שהחריץ בכדור (1) שעל מוט תליה משתלב עם‬...
  • Page 14 Saynet-EI-Montana-WH21 MOUNTING BRACKET INSTALLATION ‫תליית המאוורר והתקנתו על התושבת‬ After hanging fan onto the mounting bracket, make sure plug connectors from the ceiling fan and terminal block (1) are moved away from the space located above the downrod ball (2). Slide the remote receiver into the space above the downrod ball as shown.
  • Page 15 Saynet-EI-Montana-WH21 MOUNTING BRACKET INSTALLATION ‫תליית המאוורר והתקנתו על התושבת‬ While fan is hanging on bracket, plug 3-pole & 2-pole male connector from the fan into the 3-pole & 2-pole female connector from the remote receiver (1). Plug the 3-pole female connector from the terminal block into the 3-pole male connector from the receiver (2).
  • Page 16 Saynet-EI-Montana-WH21 SECURE TO CEILING ‫קיבוע לתקרה‬ Loosen the 2 screws on the bottom of mounting bracket. (Do not remove) Raise the canopy up and align the keyholes on the bottom of the canopy with the 2 screws on the bottom of mounting bracket.

  • Page 17: Blades Installation

    Saynet-EI-Montana-WH21 BLADES INSTALLATION ‫התקנת הלהבים‬ Attach blade assembly to DC motor using the motor screws provided, tighten screws securely. .‫ באמצעות ברגי המנוע המצורפים והדק אותם היטב‬DC -‫חבר את הלהבים למנוע ה‬...

  • Page 18: Light Fixture Installation

    Saynet-EI-Montana-WH21 LIGHT FIXTURE INSTALLATION ‫התקנת גוף התאורה‬ The light kit (1) has 3 closed holes, align the holes on the light kit to the screw holes from the metal decorative shade. Raise the light kit to the metal decorative shade and tighten Remove the 3 screws on the metal decorative shade (1).
  • Page 19 Saynet-EI-Montana-WH21 LIGHT FIXTURE INSTALLATION ‫התקנת גוף התאורה‬ Locate the indentations on the neck of the lampshade (2) and align with the protrusions from the light kit (1). Lift the lampshade up allowing the protrusions to engage the indentations on the lampshade, and twist the lampshade clockwise to lock into place.

  • Page 20: Remote Control

    Saynet-EI-Montana-WH21 REMOTE CONTROL ‫שלט רחוק‬ Mount the transmitter holder onto the wall using screws provided. Place the transmitter into the holder. .‫הרכב את תושבת המשדר על הקיר באמצעות הברגים המצורפים. הכנס את המשדר לתוך המחזיק‬...

  • Page 21: How To Operate Your Ceiling Fan

    Saynet-EI-Montana-WH21 HOW TO OPERATE YOUR CEILING FAN ‫כיצד להפעיל את מאוורר התקרה שלך‬ Restore electrical power to the outlet box by turning the electricity on at the main fuse box. To make the fan operational, install 2 AAA 1.5V battery by removing battery cover on back of transmitter, installing battery, and replacing battery cover.
  • Page 22 Saynet-EI-Montana-WH21 HOW TO OPERATE YOUR CEILING FAN ‫כיצד להפעיל את מאוורר התקרה שלך‬ ‫סיום כל שלבי התקנת המאוורר וחיבור המקלט, יש להחזיר את אספקת החשמל. יש להכניס‬ ‫ (לא מסופקות) טרם השימוש. אזהרה: במידה ואין‬AAA 1.5V ‫לתוך השלט שתי סוללות מסוג‬...
  • Page 23 Saynet-EI-Montana-WH21 HOW TO OPERATE YOUR CEILING FAN ‫כיצד להפעיל את מאוורר התקרה שלך‬ Fan Off Fan Speed (1/2/3/4/5/6) Forward/Reverse LED On/OFF Color Temperaure Change (Note: quickly turn light ON/OFF, change the LED color temperature). Sleep Wind Natural Wind Fan Timer Switch...
  • Page 24 Saynet-EI-Montana-WH21 HOW TO OPERATE YOUR CEILING FAN ‫כיצד להפעיל את מאוורר התקרה שלך‬ ‫מאוורר כבוי‬ 6-1 :‫מהירויות המאוורר‬ 6‫מצב חורף / מצב קיץ‬ ‫הדלקה וכיבוי התאורה‬ ‫שינוי גוון האור‬ ‫לחיצה מהירה על לחצן הדלקה וכיבוי התאורה תחליף את‬ .‫גוון האור : אור חם / אור קר / אור יום‬...

  • Page 25: Operation And Maintenance

    Saynet-EI-Montana-WH21 OPERATION & MAINTENANCE Operation Speed settings for warm or cool weather depend on factors such as room size, ceiling height, number of fans and so on. Warm weather/down position - (Forward) Fan turns counterclockwise direction. A downward air flow creates a cooling effect as shown in illustration A.
  • Page 26 Saynet-EI-Montana-WH21 ‫תפעול ותחזוקה‬ ‫תפעול‬ .‫הגדרות המהירות למזג אוויר חם או קריר תלויות בגורמים כמו גודל החדר, גובה התקרה, מספר המאווררים וכן הלאה‬ .A‫מזג אוויר חם / נגד כיוון השעון - המאוורר מסתובב נגד כיוון השעון, זרימת אוויר כלפי מטה יוצרת אפקט קירור כפי שמוצג באיור‬...

  • Page 27: Troubleshooting Guide

    Saynet-EI-Montana-WH21 If you have difficulty operating your new ceiling fan, it may be the result of incorrect assembly, installation, or wiring. In some cases, these installation errors may be TROUBLESHOOTING GUIDE mistaken for defects. If you experience any faults, please check this Trouble Shooting Chart.
  • Page 28 Saynet-EI-Montana-WH21 ‫מדריך פתרון בעיות‬ ‫אם אתה מתקשה להפעיל את מאוורר התקרה החדש שלך, זה עשוי להיות‬ ‫תוצאה של הרכבה, התקנה או חיווט שגויים. במקרים מסוימים, טעויות התקנה‬ ‫אלה עלולות להיחשב לעתים בתור פגמים. אם אתה נתקל בתקלות כלשהן, אנא‬ ‫בדוק את תרשים שלפניך. אם לא ניתן לתקן בעיה, אנא התייעץ עם החשמלאי‬...
  • Page 29 Saynet-EI-Montana-WH21 Meaning of crossed-out wheeled dustbin: Do not dispose of electrical appliances as unsorted municipal waste, use separate collection facilities. Contact you local government for information regarding the collection systems available. If electrical appliances are disposed of in landfills or dumps, hazardous substances can leak into the groundwater and get into the food chain, damaging your health and well-being.
  • Page 30 Saynet-EI-Montana-WH21...
  • Page 31 Saynet-EI-Montana-WH21...
  • Page 32 Saynet-EI-Montana-WH21 Westinghouse Lighting, Philadelphia, PA 19154-1029, U.S.A. www.westinghouselighting.com and Westinghouse are trademarks of Westinghouse Electric Corporation. Used under license by Westinghouse Lighting. All Rights Reserved. Made in China...
