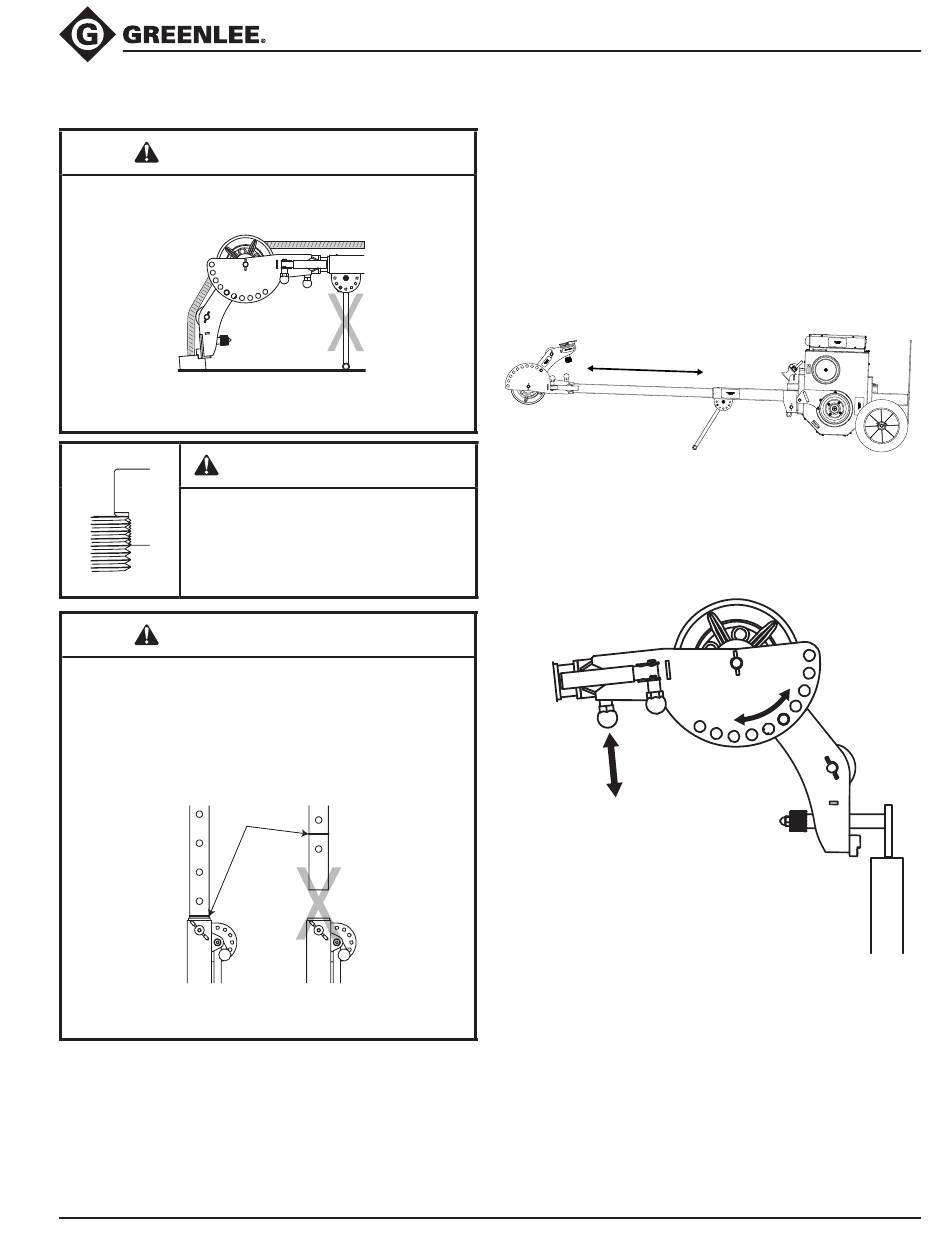

Mise en place pour le tirage
AVERTISSEMENT
Ne pas utiliser la poignée comme support pendant le
tirage.
Le non-respect de cette mise en garde peut entraîner
des blessures graves, voire mortelles.
AVERTISSEMENT
Mettre en plein contact l'épaulement
du collier et le conduit.
Le non-respect de cette mise en garde
peut entraîner des blessures graves,
voire mortelles.
AVERTISSEMENT
• Soutenir la flèche allongée avant de retirer ou dégager
le cylindre de blocage.
• Ne pas trop allonger la flèche. Elle peut sortir du tube
et tomber.
• Ne pas allonger la flèche au-delà de la ligne de
peinture (1).
(1)
Le non-respect de ces mises en garde peut entraîner
des blessures graves, voire mortelles.
Greenlee Inc.
1 Placer le treuil près du conduit. Pencher le treuil à
l'horizontale et le faire reposer sur la poignée-béquille.
2 Allonger la flèche à la longueur voulue. Tirer et
tourner la goupille à fixation rapide de la flèche pour
déverrouiller la flèche et libérer les mains. Tourner la
goupille en sens antihoraire pour verrouiller la flèche
à la longueur voulue de la queue. Soutenir la buse
et l'ensemble soudé de la flèche supérieure pendant
cette étape. Ne pas allonger la flèche au-delà de la
partie peinturée.
3 Desserrer le bouton du collier en tournant dans le sens
antihoraire. Aligner la buse au conduit et la verrouiller
à l'aide de la goupille à fixation rapide pivotante et la
cheville d'arrêt pivotante. S'assurer que le conduit est
parallèle au collier.
