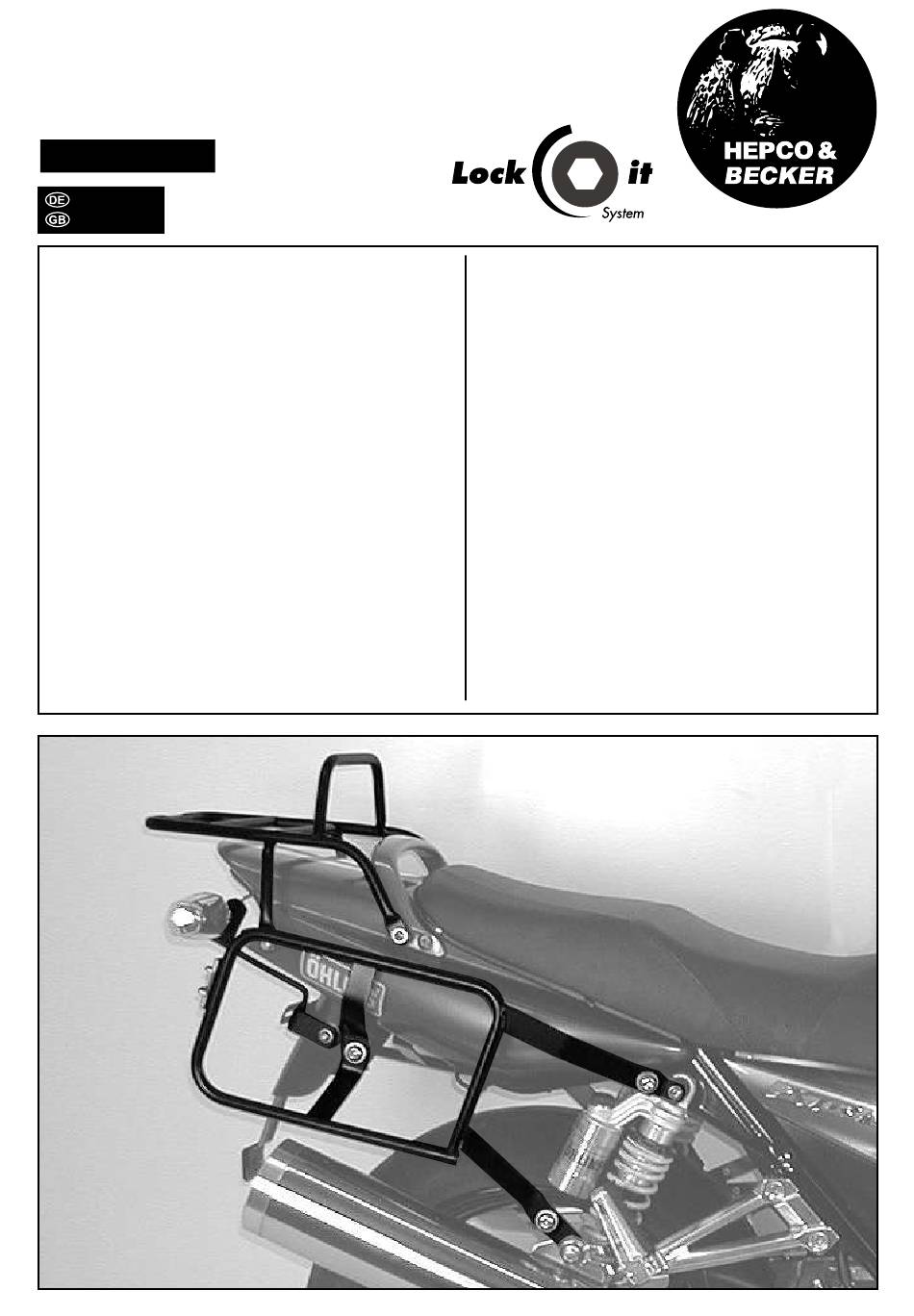

Komplettträger / Complete carrier

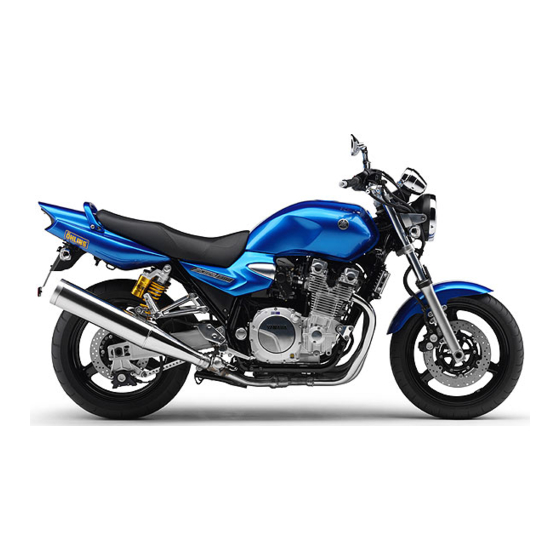

YAMAHA XJR 1300
Baujahr 2007-2014 / date of manufacture 2007-2014
Artikel Nr.: / Item-no.:
4518
650
00 01
INHALT
CONTENTS
1
704.138 HB Gepäckbrücke
1
704.411 HB Kofferträger links
1
704.412 HB Kofferträger rechts
1
704.276 HB Halteadapter links
1
704.277 HB Halteadapter rechts
1
704.278 HB Adapterlasche links
1
704.279 HB Adapterlasche rechts
1
704.281 HB Haltelasche links
1
704.283 HB Haltelasche rechts
1
704.284 HB Blinkerhaltebügel
4
300.300
Blinkerverlängerungskabel 15 cm
4
150.938
Linsenkopfschrauben M 8 x 20
1
150.923
Linsenkopfschrauben M 8 x 30
2
150.897
Linsenkopfschrauben M 8 x 50
2
150.787
Inbusschrauben M 8 x 45
4
150.905
Linsenkopfschrauben M 6 x 20
2
150.829
Sechskantschraube M6 x 20
1
151.115
Sechskantschraube M10 x 1,25 x 45
4
150.761
Inbusschraube M6 x 16
16
150.809
U-Scheiben ø6,4
7
150.810
U-Scheibe ø8,4
1
150.811
U-Scheibe ø10,5
3
150.912
Karosserie-Scheibe ø8,4 x 24 x 2
2
150.883
Distanzen ø15 x ø9 x 20
6
151.070
Lock it - Systemschraube
6
150.071
Sicherungsscheibe Lock it
6
150.799
Selbstsichernde Mutter M6
3
150.800
Selbstsichernde Mutter M8
Schwarz/black
1
704.138 HB rear rack
1
704.411 HB carrier left
1
704.412 HB carrier right
1
704.276 HB adapter left
1
704.277 HB adapter right
1
704.278 HB mounting adapter left
1
704.279 HB mounting adapter right
1
704.281 HB mounting strut left
1
704.283 HB mounting strut right
1
704.284 HB winker mounting
4
300.300
winker cable 15 cm
4
150.938
fillister headscrew M 8 x 20
1
150.923
fillister headscrew M 8 x 30
2
150.897
fillister headscrew M 8 x 50
2
150.787
allen screwn M 8 x 45
4
150.905
fillister headscrew M 6 x 20
2
150.829
hexagon bolt M6 x 20
1
151.115
hexagon bolt M10 x 1,25 x 45
4
150.761
allen screw M6 x 16
16
150.809
washer ø6,4
7
150.810
washer ø8,4
1
150.811
washer ø10,5
3
150.912
body washer ø8,4 x 24 x 2
2
150.883
spacer ø15 x ø9 x 20
6
151.070
Lock it - screw
6
150.071
Lock washer
6
150.799
self-nock nut M6
3
150.800
self-nock nut M8
1

Advertisement

loading
Need help?

Need help?

Do you have a question about the XJR 1300 and is the answer not in the manual?

Questions and answers

Subscribe to Our Youtube Channel

Summary of Contents for Yamaha XJR 1300

  • Page 1 Komplettträger / Complete carrier YAMAHA XJR 1300 Baujahr 2007-2014 / date of manufacture 2007-2014 Artikel Nr.: / Item-no.: 4518 00 01 Schwarz/black INHALT CONTENTS 704.138 HB Gepäckbrücke 704.138 HB rear rack 704.411 HB Kofferträger links 704.411 HB carrier left 704.412 HB Kofferträger rechts 704.412 HB carrier right...
  • Page 2 Komplettträger / Complete carrier YAMAHA XJR 1300 Baujahr 2007-2014 / date of manufacture 2007-2014 Artikel Nr.: / Item-no.: 4518 00 01 Schwarz/black WICHTIG IMPORTANT Die Voraussetzung für die Montage ist natürlich eine gewisse technische Erfahrung. Wenn Sie sich nicht sicher sind, wie man eine bestimmte Arbeit ausführt, sollten Sie diese Ihrer Fachwerkstatt überlassen.
  • Page 3 Komplettträger / Complete carrier YAMAHA XJR 1300 Baujahr 2007-2014 / date of manufacture 2007-2014 Artikel Nr.: / Item-no.: 4518 00 01 Schwarz/black MONTAGEANLEITUNG MOUNTING INSTRUCTIONS Montage der Halteadapter links und rechts: Halteadapter an der freien Bohrung des Gepäckhakens mit den Linsenkopfschrauben M6 x 20 und U-Scheiben ø...
  • Page 4 Komplettträger / Complete carrier YAMAHA XJR 1300 Baujahr 2007-2014 / date of manufacture 2007-2014 Artikel Nr.: / Item-no.: 4518 00 01 Schwarz/black MONTAGEANLEITUNG MOUNTING INSTRUCTIONS Montage des Blinkerhaltebügels links und rechts: Eine weitere Befestigung erfolgt an den freien Bohrungen der Blinker mit den Linsenkopfschrauben M8 x 20 und U-Scheibe ø8,4.
  • Page 5 Komplettträger / Complete carrier YAMAHA XJR 1300 Baujahr 2007-2014 / date of manufacture 2007-2014 Artikel Nr.: / Item-no.: 4518 00 01 Schwarz/black MONTAGEANLEITUNG MOUNTING INSTRUCTIONS Befestigung der Haltelasche rechts unten: Originalschraube am Auspufftopf entfernen - diese enfällt. Die Montage erfolgt zwischen Auspufftopfbefestigung und dem Fußrastenausleger mit der Sechskantschraube M 10 x 1,25 x 45...
  • Page 6 Komplettträger / Complete carrier YAMAHA XJR 1300 Baujahr 2007-2014 / date of manufacture 2007-2014 Artikel Nr.: / Item-no.: 4518 00 01 Schwarz/black MONTAGEANLEITUNG MOUNTING INSTRUCTIONS Montage der Kofferträger unten: Die so vorbereiteten Kofferträger werden an den Adapterplatten mittels der Lock it System-Schrauben befestigt.
  • Page 7 Komplettträger / Complete carrier YAMAHA XJR 1300 Baujahr 2007-2014 / date of manufacture 2007-2014 Artikel Nr.: / Item-no.: 4518 00 01 Schwarz/black MONTAGEANLEITUNG MOUNTING INSTRUCTIONS Montage der Gepäckbrücke links und rechts: An der hinteren Befestigung des Soziushaltegriffs mit den Linsenkopfschrauben M 8 x 50 und U-Scheibe ø8,4 montieren.
  • Page 8 Komplettträger / Complete carrier YAMAHA XJR 1300 Baujahr 2007-2014 / date of manufacture 2007-2014 Artikel Nr.: / Item-no.: 4518 00 01 Schwarz/black HINWEISE ZUR KOFFERMONTAGE HINT: ASSEMBLING SIDE CASES Montage des Metalladapters zum Einhaken des Kofferhalteschlosses Die Metalladapter liegen den Koffern bei, nicht diesem Kofferträgerset.
