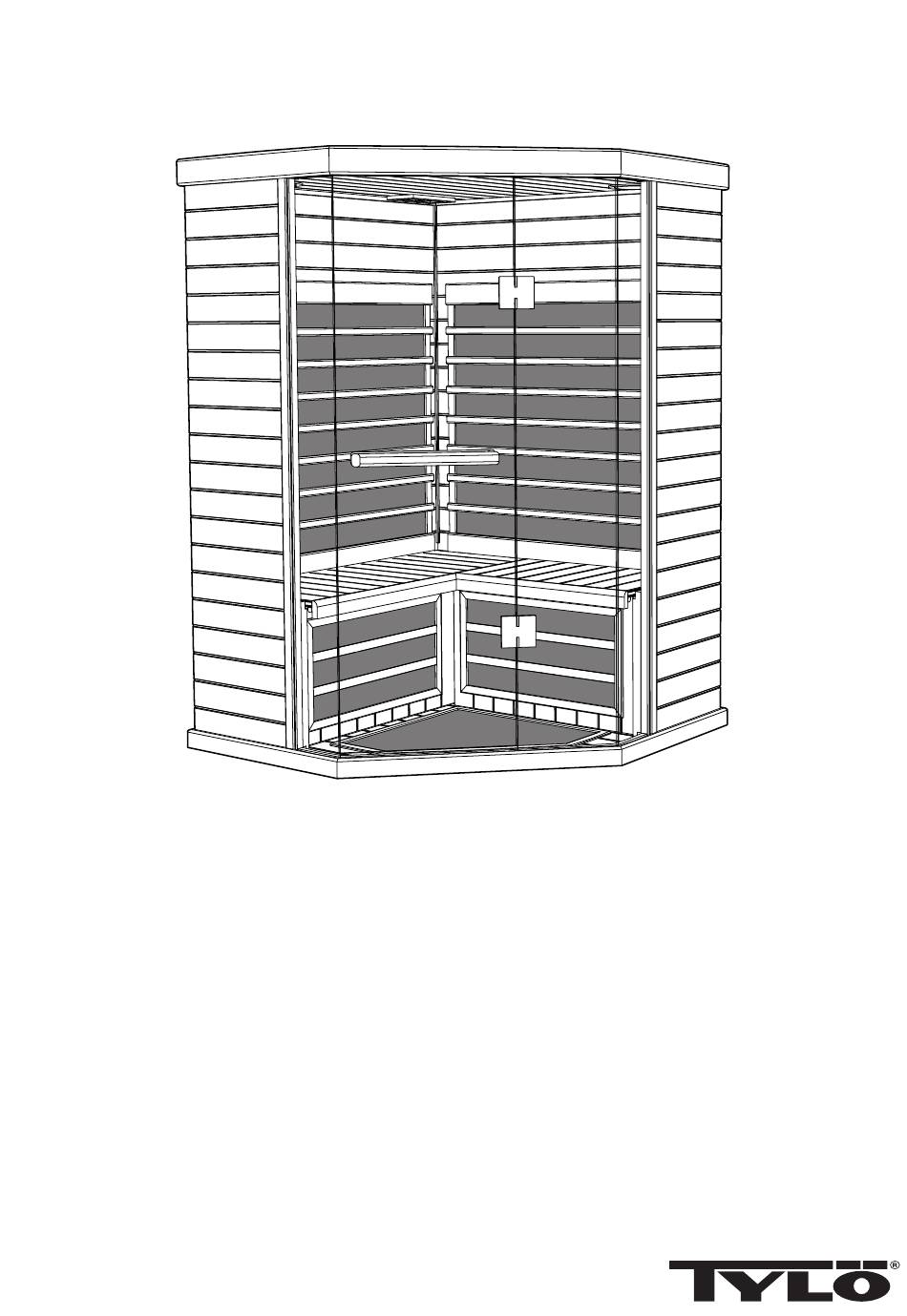

Tylösand T-870
2021-12-03
SVENSKA
INSTALLATION-/BRUKSANVISNING
ENGLISH
INSTALLATION/USER GUIDE
DEUTSCH
INSTALLATIONS-/BEDIENUNGSANLEITUNG
FRANÇAIS
INSTALLATION/MODE D'EMPLOI
РУССКИЙ
РУКОВОДСТВО ПО УСТАНОВКЕ/ЭКСПЛУАТАЦИИ
NEDERLANDS
INSTALLATIE-/GEBRUIKERSHANDLEIDING
POLSKI
INSTRUKCJA INSTALACJI/OBSŁUGI
