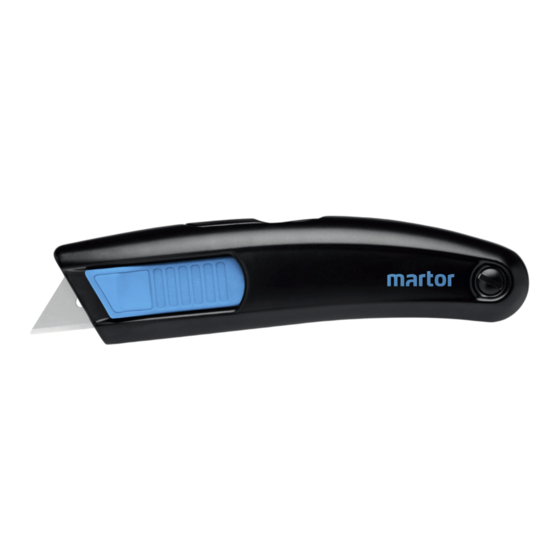

Martor SECUPRO MEGASAFE 116001 Quick Start Manual

SECUPRO MEGASAFE
1
3
DIE KONSEQUENTE WEITERENTWICKLUNG UNSERER INTELLI-
GENTEN SICHERHEITSMESSER FÜR RECHTS- UND LINKSHÄNDER.
Ein stabiles, ergonomisch geformtes Schneidwerkzeug aus Alu-
minium. Die Klinge verschwindet in Sekundenbruchteilen im Griff,
sobald sie keinen Kontakt mehr zum Schneidmaterial hat – selbst
wenn Sie den Schieber festhalten. Damit der vollautomatische Klin-
genrückzug nicht beeinträchtigt wird, befreien Sie das Produkt bitte
regelmäßig von Materialresten!
Der Klingenwechsel ist denkbar einfach: Wippe nach unten drücken
(Abb. 1), Messer drehen und den Schieber in die vorderste Position
bringen. Für Rechts- und Linkshänder gilt: Achten Sie darauf, dass
die transparente Klingenabdeckung immer oben ist (Abb. 2a+2b)!
Wenn sich die Klingenabdeckung öffnet, Klinge wenden oder wech-
seln, Schieber loslassen und Wippe wieder verriegeln (Abb. 3).
Prüfen Sie mit dem Schieber, ob der Klingenrückzug wieder ein-
wandfrei funktioniert.
Achtung, Verletzungsgefahr! 1. Messer niemals im Bereich des
Klingenschlitzes festhalten! (Abb. 4) 2. Klinge nur am Klingenrücken
anfassen – niemals an der Schneide! (Abb. 5) 3. Niemals schneiden,
wenn die Wippe nicht verriegelt ist! (Abb. 3)
Das SECUPRO MEGASAFE Nr. 116003 ist mit einer 0,30 mm starken
Trapezklinge ausgerüstet und ideal zum Schneiden von 3-lagiger
Wellpappe geeignet. GS-geprüft für Ihre Sicherheit. Bitte beachten
Sie beim Bestellen der Ersatzklingen, dass die 0,30 mm starke Klin-
ge Nr. 609 nur in das Modell Nr. 116003 passt.
Weitere Informationen unter www.martor.de
THIS MODEL REPRESENTS AN EVEN MORE ADVANCED VERSION
OF OUR SAFETY KNIVES DESIGNED FOR USE BY RIGHT- AND
LEFT-HANDERS.
The ergonomically styled heavy-duty knife body is made of alumin-
ium. The blade retracts instantly into the handle the moment blade
edge contact is lost - even if and when the user holds on to the slid-
er. To keep the fully automatic safety function active, it is important
to ensure that the knife is clean and free from any material residue
at any and all times!
Blade change: Push the lock rocker down (fig. 1), turn knife over
and move the slider foward. For attention of all right- and left-hand-
ers: Please make sure that the transparent blade cover plate is
always facing up top (fig. 2a+2b)! When the blade retaining plate
opens up, reverse or change the blade, let go of the slider and ac-
tivate the lock rocker (fig.3). Work the slider to check that the blade
retraction is working smoothly again.
Caution - Risk of cutting accidents! 1. Never hold the knife at the
blade outlet! (fig. 4) 2. Always hold the blade at its back – never at
its edge! (fig. 5) 3. Never use when lock rocker is not activated! (fig.
3) The SECUPRO MEGASAFE No. 116003 is fitted with a 0,3 mm thick
trapezoid blade, ideal for use with triple-walled-corrugated board
material. GS-tested for your safety Please note, when placing an
order, that blade no. 609 (0,30 mm) is exclusively for use with SECU-
PRO MEGASAFE No. 116003.
For further product information see www.martor.com
LE DÉVELOPPEMENT LOGIQUE DE NOS COUTEAUX DE SÉCURITÉ
INTELLIGENTS POUR DROITIERS ET GAUCHERS.
Un outil coupant robuste en aluminium de forme ergonomique. Un
ressort rétracte en quelques fractions de seconde la lame dans la
manche dès qu'elle n'est plus en contact avec le produit coupé –
même si l'utilisateur maintient le curseur. Afin de garantir le bon
fonctionnement de la protection de la lame, il est nécessaire d'ôter
régulièrement les restes de matières éventuellement déposées à
l'intérieur du couteau.
Le changement de lame est extrêmement simple: appuyer sur la
bascule (repr. 1), retourner la couteaux et déplacer le curseur sur sa
position la plus avancée. Valable pour les droitiers et les gauchers:
veiller à ce que la plaquette transparente du porte-lame se trouve
toujours au-dessus! (repr. 2a+2b) Le support de lame s'ouvre, re-
tourner ou changer la lame, lâcher le curseur et verrouiller la bas-
cule (repr. 3). Actionner le curseur afin de vérifier le bon fonctionne-
ment du dispositif de rétraction.
Attention, risque de blessure! 1. Ne jamais tenir le couteau du côté
de la sortie de la lame! (repr. 4) 2. Ne saisir la lame que par l'arête
non affûtée – jamais par le tranchant! (repr. 5) 3. Ne jamais couper
si la bascule n'est pas verrouillée! (repr. 3)
MARTOR-SECUPRO MEGASAFE n° 116003 est équipé d'une lame
trapézoïdale d'une épaisseur de 0,3 mm et est parfaitement adapté
à la coupe de carton triple cannelures. Le label GS est garant de
votre sécurité. Lors de la commande de lames de rechange, veuillez
noter que la lame n° 609 d'une épaisseur de 0,30 mm ne se monte
que sur le modèle n° 116003. Vous trouverez des informations
complémentaires sous www.martor.fr
ESTE MODELO PRESENTA UNA VERSIÓN AÚN MÁS AVANZADA
DE NUESTROS CUCHILLOS DE SEGURIDAD, DISEÑADOS PARA
DIESTROS Y ZURDOS.
El cutter ergonómicamente diseñado, tiene mango de aluminio y
puede cortar prácticamente cualquier tipo de material. El cutter
también presenta la tecnología de SEGURIDAD MARTOR muy com-
probada en la que la hoja se retrae completamente automatica,
instantáneamente cuando pierde contacto con el material a cortar
– aún cuando el usuario mantenga el dedo sobre el desplazador
de la hoja. Para mantener el mecanismo de seguridad automático
siempre activo, es importante asegurarse de que el cutter esté lim-
pio y libre de residuos en todo momento! El cambio de hoja es muy
sencillo: Presione el balancín hacia abajo (fig. 1), gire el cuchillo y
mueva el desplazador hacia adelante.
ATENCIÓN!: Tanto diestros como zurdos deben asegurarse de que la
cubierta transpa rente de la hoja esté siempre mirando hacia arriba
(fig. 2a+2b). La placa que sostiene la hoja se abre, gire o cambie la
hoja, suelte el desplazador y coloque en su posición el balancín (fig.
3) Accione el desplazador para verificar que el mecanismo auto-re-
tráctil funciona suavemente. PREC AUCION – Riesgo de accidentes
por corte! 1. Nunca sostenga el cutter a la salida de la hoja! (fig. 4)
2. Siempre sujete la hoja por la parte superior – NUNCA por el filo!
(fig. 5) 3. Nunca usar mientras el balancín no esté activado! (fig. 3)
El MARTOR-SECUPRO MEGASAFE No. 116003 lleva montada una
hoja trapezoidal de 0,30 mm, ideal para cortar cartón corrugado de
triple capa. GS-Comprobado para su SEGURIDAD Por favor, cuando
envie un pedido, tenga en cuanta que la hoja No. 609 (0,30 mm) se
usa exclusivamente con el SECUPRO MEGASAFE No. 116003. Para
más información sobre este producto vea: www.martor.com
DE CONSEQUENTE DOORONTWIKKELING VAN ONZE VEILIG-
HEIDSMESSEN VOOR RECHTS- EN LINKSHANDIG GEBRUIK.
Een zeer stabiele meshouder van aluminium in een ergonomisch
design. Het mesje verdwijnt automatisch in de meshouder zodra er
geen contact meer is met het te snijden materiaal. Zelfs wanneer
men de duim op de schuif houdt. Om de werking van het automa-
tische veermechanisme te waarborgen is het nodig het mes regel-
matig schoon te maken.
Eenvoudige manier van mesjes verwisselen: knop naar beneden
drukken (afb. 1), mes omdraaien de schuif in de voorste positie
brengen. Voor rechts-en linkshandigen geldt: let erop dat het trans-
parante gedeelte van de mesjeshouder altijd boven is! (afb. 2a+2b)
Mesjeshouder opent zich, mesje verwisselen of vervangen, schuif
loslaten en drukknop vastzetten (afb. 3). Controleer middels de
schuif of het veermechanisme weer correct functioneert.
Let op! 1. Mes nooit bij uiteinde vastpakken! (afb. 4) 2. mesje uit-
sluitend aan de rugzijde vastpakken – nooit aan het snijvlak! (afb. 5)
3. Nooit snijden wanneer drukknop ingedrukt is! (afb. 3)
MARTOR-SECUPRO MEGASAFE No. 116003 is uitgerust met een
0,3 mm sterk trapezium mesje en uitstekend geschikt voor het snij-
den van 3 laags golfkarton! GS-getest voor uw veiligheid Houdt u
er svp bij het bestellen van reservemesjes rekening mee, dat het
0,30 mm dikke mesje No 609 uitsluitend in model No 116003 past.
Meer informatie vind u onder www.martor.com
IL CONSEGUENTE PERFEZIONAMENTO DEI NOSTRI COLTELLI DI
SICUREZZA INTELLIGENTI PER USO DESTRORSO E SINISTROSO.
Uno stabile coltello in alluminio dal design ergonomico. La lama ca-
ricata a molla scompare nell'impugnatura in frazioni di secondo non
appena non ha più contatto con il materiale da tagliare - anche se
l'utilizzatore tiene fermo il cursore. Per garantire che la funzione di
sicurezza del dispositivo automatico di rientro lama rimanga intatto
è neccessario pulire ul coltello eliminando regolarmente i residui di
materiale depositati.
Cambio lama: premere la leva a bilanciere verso il basso (fig. 1),
girare il coltello e portare il cursore nella posizione più in avanti. Per
uso destrorso e sinistrorso vale la seguente regol: far attenzione
che la piastra di supporto della pellicola trasparente si trovi sempre
in alto! (fig. 2a+2b) La piastra coprilama si apre, invertire o sostitu-
ire la lama, lasciar andare il cursore e bloccare la leva a bilanciere
(fig. 3). Controllare con il cursore che il ritorno della lama funzioni
senza problemi.
Attenzione, pericolo di ferite da taglio! 1. Non tenere mai il coltello
nel punto in cui fuoriesce la lama! (fig. 4) 2. Tenere la lama soltanto
sul suo dorso - mai sul filo! (fig. 5) 3. Non tagliare mai se la leva
a bilanciere non è bloccata (fig. 3) MARTOR-SECUPRO MEGASAFE
N° 116003 è dotato di una lama trapezoidale di 0,3 mm di spessore
ed è ottimamente indicato per tagliare cartone ondulato a 3 strati.
Sicurezza collaudata TÜV GS per la Vostra sicurezza. Quando si or-
dinano le lame di ricambio, tener conto del fatto che la lama N° 609
con uno spessore di 0,30 mm è utilizzabile soltanto nel modello
116003. Troverete ulteriori informazioni su www.martor.com
MARTOR KG | Heider Hof 60 | 42653 Solingen | Germany
T +49 212 25805-0 | F +49 212 25805-55 | info@martor.de | www.martor.com
2 a
4
2 b
5
Technische Merkmale | Technical features | Caractéristiques
techniques | Características técnicas | Technische kenmerken |
Caratteristiche tecniche | Teknik Özellikler | Cechy techniczne |
Műszaki jellemzők | Technické vlastnosti
Hauptschneidmaterialien | Main cutting materials | Principales
matières à couper | Principales materiales a cortar | Belangrijkste
te snijden materialen | Materiali principali di taglio | Ana kesme
malzemeleri | Główne cięcia materiałów | Fő vágási anyagok | Hlavní
řezaný materiál
SECUPRO MEGASAFE NO. 116001
SECUPRO MEGASAFE NO. 116002
SECUPRO MEGASAFE NO. 116003
SECUPRO MEGASAFE NO. 116004
SECUPRO MEGASAFE NO. 116006
Service-Partner:
www.martor.com/partner
INTELIGENTNY NÓŻ BEZPIECZNY DLA PRAWO- I LEWORĘCZ-
NYCH.
Solidne aluminiowe narzędzie o ergonomicznej budowie. Po utra-
cie kontaktu z przecinanym materiałem ostrze automatycznie w
ułamkach sekundy schowa się do rękojeści. Sprężynowy mecha-
nizm bezpieczeństwa działa nawet w przypadku przytrzymania
suwaka ostrza w pozycji wysuniętej. W celu zapewnienia bezawa-
ryjnego działania mechanizmu bezpieczeństwa należy regularnie
czyścić nóż i usuwać z niego resztki ciętych materiałów!
Wymiana ostrza: wcisnąć przycisk znajdujący się na grzbiecie
rękojeści (Fot. 1), nóż obrócić a suwak ostrza wysunąć do przo-
du. Uwaga! Obowiązuje dla prawo- i leworęcznych: przezroczysta
płytka dociskająca ostrze powinna znajdować się zawsze u góry!
(Fot. 2a+2b). W tej pozycji komora ostrza otwiera się a ostrze
można obrócić lub wymienić na nowe. Zwolnić suwak ostrza i
zamknąć przycisk blokady (Fot. 3). Sprawdzić przy pomocy suwaka
czy mechanizm automatycznego chowania ostrza działa bez zar-
zutów!
Uwaga! Ryzyko skaleczenia! 1. Nigdy nie trzymać noża w obs-
zarze roboczym ostrza! (Fot. 4) 2. Ostrze chwytać tylko za płaską
powierzchnię - nigdy za krawędź tnącą! (Fot. 5) 3. Noża nie używać
jeżeli przycisk blokady ostrza jest w pozycji odblokowanej! (Fot.
3) MARTOR-SECUPRO MEGASAFE Nr 116003 wyposażony jest
w ostrze trapezowe o grubości 0,3 mm i nadaje się bardzo dob-
rze do cięcia 3-warstwoej tektury falistej. Nóż posiada certyfikat
bezpieczeństwa GS. Przy zamawianiu ostrzy należy pamiętać, że
ostrze o grubości 0,30 mm Nr 609 przeznaczone jest tylko do mo-
delu Nr 116003. Pozostałe informacje dostępne są na naszej stro-
nie internetowej: www.martor.com
EZ A MODELL A TOVÁBBFEJLESZTETT BIZTONSÁGI VÁGÓK
EGYIK VÁLTOZATA, JOBB- ÉS BALKEZESEKNEK.
A legkülönfélébb anyagok vágására alkalmas. Ez a vágó korszerű
MARTOR biztonsági technológiával van szerelve; a rúgóvezérelt
penge azonnal villámgyorsan visszaugrik a nyélbe, mihelyt a vágás
befejeződött, illetve a penge már nem érintkezik a vágandó felület-
tel – még akkor is, amikor használója nem veszi le ujját a kapcso-
lóról. Az automatikus visszahúzó szerkezet zavartalan működése
érdekében a pengét mindig tisztítsa meg a szennyeződésektől!
A pengecsere a lehető legegyszerűbb: Nyomja le a rögzítő betétet.
(1 kép) Fordítsa meg a kést és nyomja előre a pengekapcsolót és
tartsa kinyomott helyzetben. Minden jobb- és balkezes figyelmébe:
kérjük figyeljenek oda, hogy az átlátszó pengefedél MINDIG felfelé
nézzen (2a+2b kép) A pengetartó fedele megnyílik és a penge hoz-
záférhetővé válik: fordítsa meg vagy cserélje ki a pengét, majd en
gedje vissza a pengekinyomót és pattintsa vissza a rögzítőbetétet
(3 kép) Próbálja ki a pengekinyomót és ellenőrizze, hogy az auto-
mata visszahúzó szerkezet zavartalanul működik-e!
VIGYÁZAT! Vágási sérülés kockázata! 1. Sohase fogja meg a kést a
pengekimenetnél! (4 kép) 2. A pengét sohase az éle felől fogja meg!
(5 kép) 3. Ne használja a kést nyitott rögzítőbetéttel! (3 kép)
A MARTOR-SECUPRO MEGASAFE No. 116003 0.3 mm vastagságú
trapézpengével van szerelve és kiválóan alkalmas háromrétegű
hullámkarton vágására. GS biztonsági minősítéssel. Rendelés fel-
adásánál kérjük vegye figyelembe, hogy a 609 sz. (0,30 mm) penge
kizárólag a SECUPRO MEGASAFE No. 116003- hoz használható. To-
vábbi termékinformációért és a működést bemutató tájékoztatóért
keresse fel honlapunkat: www.martor.com
TENTO MODEL JE ZDOKONALENOU VERZÍ NAŠICH BEZPEČ-
NOSTNÍCH NOŽŮ. JE NAVRŽENÝ PRO PRAVÁKY A LEVÁKY.
Výkonný nůž má ergonomický tvar, rukojeť je hliníková.
Řezák samozřejmě využívá nadčasovou bezpečnostní technologii
MARTOR: pružinový mechanismus okamžitě zatáhne čepel zpět,
jakmile ostří ztratí kontakt s řezaným materiálem. Dokonce i tehdy,
když uživatel drží posunovač pro vysunutí čepele v aktivní poloze.
Pro plné zachování automatické bezpečnostní funkce je důležité se
vždy ujistit, že je nůž čistý a beze zbytků materiálu!
Výměna čepele je vždy snadná: stlačte pojistku pro uzamčení čepe-
le dolů (obr. 1), vysuňte posunovač čepele dopředu. Upozornění pro
všechny uživatele (praváky i leváky): ujistěte se, že krycí destička
čepele je VŽDY otočena směrem nahoru! (obr. 2a, obr. 2b). Destič-
ka držící čepel se pak otevře, otočte nebo vyměňte čepel, pusťte
posunovač čepele a znovu aktivujte pojistku pro uzamčení čepele
(obr. 3). Vyzkoušejte posunovač a zkontrolujte, zda je automatický
systém zpětného zatažení čepele plně funkční.
VAROVÁNÍ - Riziko pořezání!
1. Nůž nikdy nedržte před výstupem čepele! (obr. 4) 2. Čepel držte
vždy na zadní straně - NIKDY ne za ostří! (obr. 5) 3. Nůž nikdy nepo-
užívejte, pokud není stlačené tlačítko na vrchní straně nože! (obr. 3)
Nůž MARTOR-MEGASAFE č. 116 003 je vybaven trapézovou čepelí o
tloušťce 0,3 mm, ideální na řezání třívrstvých kartonů.
GS-atest bezpečnosti. Upozornění při objednávání: čepel č. 609
(0,30 mm) je určena výhradně pro nůž Megasafe č. 116003.
NO. 99 0,63 mm
NO. 98 0,63 mm
NO. 609 0,30 mm
NO. 199 0,63 mm, inox
NO. 60099 0,63 mm
