- Page 1 Ultracompact 2.4GHz Dual-channel Wireless Microphone System 2.4GHz 迷你双通道无线麦克风系统 BY-XM6 RXU BY-XM6 RXD WMic5-RXD WMic5-RXU WMX-2-L-RX WMX-2-C-RX User Manual 用户手册...
-
Page 2: General Introduction
General Introduction BOYA BY-XM6 systems are incredibly lightweight, ultracompact and easy-to-use wireless microphone systems for up to 2 people. The microphone delivers exceptional, broadcast-quality sound to DSLR, mirrorless and video cameras, smartphones, tablets, computers, etc. It is ideal for content creation, vlogging, mobile journalism, and more. -
Page 3: Product Structure
Product Structure Wireless Transmitter BY-XM6 TX 1. OLED display - For more details, please refer to “OLED Display Operation Guide”. 2.Belt clip 3.Charging contacts... - Page 4 4. Power/Mute button Function Operation Power ON Long press Power OFF Mute ON Short press Mute OFF 5. +/SET button Function Operation On home screen, short press to adjust mic gain. On menu screen, short press to select di erent functions or values shown on the display.
- Page 5 6. - button - On home screen, short press to adjust mic gain. - On menu screen, short press to select di erent functions or values shown on the display; - long press to return to home screen. 7. USB-C charging port (DC 5V) 8.

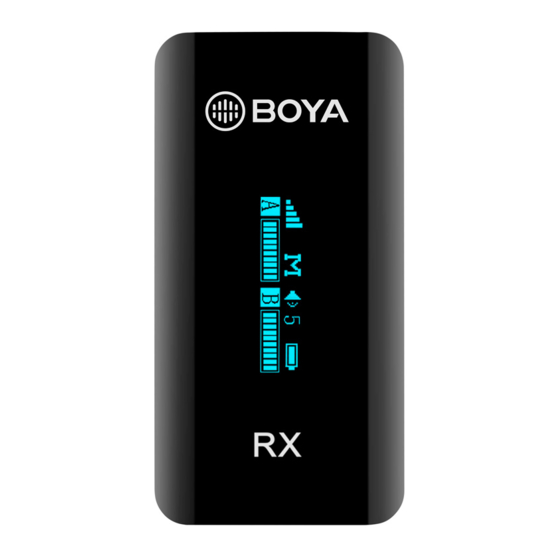

- Page 6 Wireless Receiver BY-XM6 RX 1. OLED display - For more details, please refer to “OLED Display Operation Guide”. 2.Belt clip 3.Charging contacts...
- Page 7 4. Power/Mute button Function Operation Power ON Long press Power OFF Mute ON Short press Mute OFF 5. +/SET button Function Operation On home screen, short press to increase volume. On menu screen, short press to select di erent functions or values shown on the display.
- Page 8 6. - button - On home screen, short press to decrease volume. - On menu screen, short press to select di erent functions or values shown on the display; - long press to return to home screen. 7. USB-C charging port (DC 5V) 8.
- Page 9 BY-XM6 RXD: Compact Receiver with Lightning Connector...
- Page 10 1. Lightning connector - It can be connected to an iOS Lightning device. 2. Status indicator Status Indicator Unpaired Slowly ashing blue light Pairing Quickly ashing blue light Paired Successfully Solid blue light 3. Pair button 4. Mono/Stereo switch - The output mode can be toggled between mono and stereo. When in mono mode, the audio from the left and right channel will be mixed.
- Page 11 BY-XM6 RXU: Compact Receiver with USB-C Connector...
- Page 12 1. USB-C connector - It can be connected to an Android smartphone, tablet or other USB-C devices. 2. Status indicator Status Indicator Unpaired Slowly ashing blue light Pairing Quickly ashing blue light Paired Successfully Solid blue light 3. Pair button 4.
- Page 13 OLED Display Operation Guide Wireless Transmitter BY-XM6 TX Home screen If no operation is performed within 20 seconds on other screens, the display will automatically return to home screen. 1. Pairing indicator Paired successfully Disconnected Pairing 2. Input mode & Mute indicator Mic in Line in Mute ON...
- Page 14 Menu screen On home screen, long press SET button to enter menu screen. On menu screen, long press - button to return to home screen. Connect Setting Pair with the receiver. For details of operation, please refer to “Operation Guide”. Backlight Setting Set backlight to always on or on for 10/30/60 seconds.
- Page 15 Mute Key Setting Enable or disable mute key button function. Default is “Enable”. Mic Gain Setting Adjust the microphone’s input gain level (0~6). Default is “5”. Input Mode Setting The input mode can be selected to Mic In or Line In. When Mic In mode selected, the transmitter can be connected to the supplied lavalier microphone, or other microphones with a 3.5mm TRS output.
- Page 16 Language Setting English or Chinese are available. Default is English. Restore Default Setting Version of the BY-XM6 TX...
- Page 17 Wireless Receiver BY-XM6 RX Home screen If no operation is performed within 20 seconds on other screens, the display will automatically return to home screen. 1. Pairing indicator Paired successfully Disconnected Pairing 2. RX’s output mode M: Mono S: Stereo 3.
- Page 18 Menu screen On home screen, long press SET button to enter menu screen. On menu screen, long press - button to return to home screen. Connect Setting Pair with the transmitter. For details of operation, please refer to “Operation Guide”. Backlight Setting Set backlight to always on or on for 10/30/60 seconds.
- Page 19 Mute Key Setting Enable or disable mute key button function. Default is “Enable”. Output Volume Setting Output volume can be set from 0 to 6. Default is “5”. Output Mode Setting The output mode can be set to either mono or stereo. When in mono mode, the audio from the transmitter, or transmitters will be mixed to both the left and right sides.
- Page 20 Language Setting English or Chinese are available. Default is English. Restore Default Setting Version of the BY-XM6 RX Operation Guide For the BY-XM6-S1/BY-XM6-S2 kit 1. Long press the power button to turn on the transmitter and the receiver.
- Page 21 2. Pairing Before leaving factory, the system is pre-paired. Therefore, the connection will be established once they are powered on. If they are disconnected, please follow below steps: ① Long press the SET button to enter menu screen ② Use the + or -button to display the Connect setting menu on both transmitter and receiver.
- Page 22 For the BY-XM6-S3/BY-XM6-S4/BY-XM6-S5/BY-XM6-S6 kit 1. Long press the power button to turn on the transmitter. 2. Plug the RXD into an iOS device or the RXU into an USB-C device. 3. Pairing Before leaving factory, the system is pre-paired. Therefore, the connection will be established once they are powered on.
-
Page 23: Speci Cations
Speci cations BY-XM6 TX Transmitter Transmission Type 2.4GHz Digital Frequency Modulation GFSK Operating Range Up to 328ft (100m) (without obstacle) RF Output Power ＜10mW Polar Pattern Omnidirectional Frequency Response 35Hz-18KHz Maximum SPL Built-in Microphone: 120dB SPL Lavalier Microphone: 110dB SPL Sensitivity Built-in Microphone: -39dB Lavalier Microphone: -39dB... - Page 24 BY-XM6 RX Receiver Transmission Type 2.4GHz Digital Frequency Modulation GFSK Operating Range Up to 328ft (100m) (without obstacle) Audio Output Connector 3.5mm Headphone Jack 3.5mm TRS Output Jack Audio Output Level –60 dBV to -20dBV Power Requirements Built-in Li-ion Battery or USB-C DC 5V or Charging Contact Built-in Battery Life Approx.
- Page 25 BY-XM6 RXU Receiver Transmission Type 2.4GHz ISM Frequency Modulation GFSK Up to 328ft (100m) (without obstacle) Operating Range RF Output Power ＜10mW Audio Output Connector 3.5mm Headphone Jack USB-C Connector Power Requirements Supplied by USB-C Devices Antenna PIFA Weight 14.5g (0.51oz) Dimensions 75.6x23.15x12mm...
-
Page 26: Packing List
Packing List BY-XM6-S1 (1×BY-XM6 TX + 1×BY-XM6 RX) 1× BY-XM6 TX Transmitter 1× BY-XM6 RX Receiver 2× USB-C Charging Cable 1× Lavalier Microphone 1× Mic Clip for Lavalier Microphone 1× Foam Windscreen for Lavalier Microphone 1× Fur Windshield for Built-in Microphone 1×... - Page 27 BY-XM6-S3 (1×BY-XM6 TX + 1×BY-XM6 RXD) 1× BY-XM6 TX Transmitter 1× BY-XM6 RXD Receiver 1× USB-C Charging Cable 1× Lavalier Microphone 1× Mic Clip for Lavalier Microphone 1× Foam Windscreen for Lavalier Microphone 1× Fur Windshield for Built-in Microphone BY-XM6-S4 (2×BY-XM6 TX + 1×BY-XM6 RXD) 2×...
- Page 28 BY-XM6-S5 (1×BY-XM6 TX + 1×BY-XM6 RXU) 1× BY-XM6 TX Transmitter 1× BY-XM6 RXU Receiver 1× USB-C Charging Cable 1× Lavalier Microphone 1× Mic Clip for Lavalier Microphone 1× Foam Windscreen for Lavalier Microphone 1× Fur Windshield for Built-in Microphone BY-XM6-S6 (2×BY-XM6 TX + 1×BY-XM6 RXU) 2×...
- Page 29 概述 感谢您选择BOYA！ 博雅BY-XM6 系统是迷你双通道无线麦克风系统，提供出色的 广播级音质，适用于单反、无反相机、摄像机、手机、平板电脑 等设备，是内容创作、Vlog拍摄、街头采访等场景的理想选择。 BY-XM6组合套装 型号 套装内容 BY-XM6-S1 1×BY-XM6 TX 1×BY-XM6 RX BY-XM6-S2 2×BY-XM6 TX 1×BY-XM6 RX BY-XM6-S3 1×BY-XM6 TX 1×BY-XM6 RXD BY-XM6-S4 2×BY-XM6 TX 1×BY-XM6 RXD BY-XM6-S5 1×BY-XM6 TX 1×BY-XM6 RXU BY-XM6-S6 2×BY-XM6 TX 1×BY-XM6 RXU...
- Page 30 产品结构 无线发射器BY-XM6 TX 1. OLED显示屏 - 详情参考“OLED屏幕操作指南”。 2. 背夹 3. 充电触点...
- Page 31 4. 电源键/静音键 功能 操作 开机 长按 关机 静音开启 短按 静音关闭 5. +/SET键 功能 操作 在主界面上，短按+键调节麦克风增益； 在菜单界面上，短按+键调整各参数值或功能。 在主界面上，长按设置键进入菜单界面； 在菜单界面，长按设置键进入选定界面，再次长按保存设定。...
- Page 32 6. - 键 - 在主界面上，短按-键调节麦克风增益； - 在菜单界面上，短按-键调整各参数值或功能； - 长按-键回到主界面。 7. USB-C充电口（直流电5V） 8. 内置麦克风 9. 麦克风/线性输入孔 - 可接入随附的3.5 mm领夹麦或其他 3.5 mm TRS 麦克风或线 路输入设备。 10. 天线...
- Page 33 无线接收器BY-XM6 RX 1. OLED显示屏 - 详情参考“OLED屏幕操作指南”。 2. 背夹 3. 充电触点...
- Page 34 4. 电源键/静音键 功能 操作 开机 长按 关机 静音开启 短按 静音关闭 5. +/SET键 功能 操作 在主界面上，短按+键调节麦克风增益； 在菜单界面上，短按+键调整各参数值或功能。 在主界面上，长按设置键进入菜单界面； 在菜单界面，长按设置键进入选定界面，再次长按保存设定。...
- Page 35 6. - 键 - 在主界面上，短按-键减小音量； - 在菜单界面上，短按-键调整各参数值或功能； - 长按-键回到主界面。 7. USB-C充电口（直流电5V） 8. 3.5mm耳机插孔 - 接入耳机进行音频监听。 9. LINE OUT线性输出孔 - 使用随附输出线，将 BY-XM6 RX 连接至手机、平板电脑、 相机、录音笔或混音器等设备。 10. 天线...
- Page 36 BY-XM6 RXD：迷你接收器（带Lightning接口）...
- Page 37 1. Lightning接口 - 可接入iOS设备。 2. 状态指示灯 状态 指示灯 未联机 蓝灯慢闪 对码中 蓝灯快闪 联机成功 蓝灯常亮 3. 对码键 4. 单声道/立体声切换键 - 输出模式可以设置为单声道或立体声模式。 在单声道模式下， 左右声道的音频将混合输出。 在立体声模式下，左右声道的 音频将分开输出。 5. 3.5mm耳机插孔 - 接入耳机进行音频监听 6. 天线...
- Page 38 BY-XM6 RXU：迷你接收器（带USB-C接口）...
- Page 39 1. USB-C接口 - 可接入安卓手机、平板或其他USB-C设备。 2. 状态指示灯 状态 指示灯 未联机 蓝灯慢闪 对码中 蓝灯快闪 联机成功 蓝灯常亮 3. 对码键 4. 单声道/立体声切换键 - 输出模式可以设置为单声道或立体声模式。 在单声道模式下， 左右声道的音频将混合输出。 在立体声模式下，左右声道的 音频将分开输出。 5. 3.5mm耳机插孔 - 接入耳机进行音频监听 6. 天线...
- Page 40 OLED屏幕操作指南 无线发射器BY-XM6 TX 主界面 若超过20秒不操作，显示屏会自动跳转回主界面上。 1. 配对状态标识 联机成功 未联机 对码中 2. 输入模式、静音状态指示 麦克风输入 线路输入 静音模式 静音开启 静音开启 （麦克风输入模式下） （线路输入模式下） 3. 麦克风增益显示 在主界面上，短按+/-键可调节麦克风增益。 4. 实时输入电平指示 显示实时输入电平大小。 5. 发射器电量指示 显示发射器电量情况，若图标为空格且开始闪烁，请及时 进行充电。...
- Page 41 菜单界面 在主界面上，长按+/SET键，可进入菜单页面； 在菜单界面，长按-键，可返回到主界面。 连接设置 与接收器配对, 具体操作请参考“操作指南”。 背光时间设置 背光灯时间可设置为常亮、10秒、30秒、或60秒，默认设 置为“常亮”。...
- Page 42 静音按键功能设置 开启或关闭静音按键功能，默认设置为“开启”。 麦克风增益设置 麦克风增益调节范围（0~6），默认设置为“5”。 输入模式设置 麦克风输入模式：可接入3.5mm领夹麦克风或其他3.5mm TRS麦克风。（系统默认设置） 线路输入模式：可接入线路输入设备。...
- Page 43 语言设置 English/中文可供选择，默认设置为“English”。 恢复默认设置 BY-XM6 TX版本号...
- Page 44 无线接收器BY-XM6 RX 主界面 若超过20秒不操作，显示屏会自动跳转回主界面上。 1. 配对状态标识 联机成功 未联机 对码中 2. 接收器输出模式 M：单声道 S：立体声 3. 输出音量、静音状态指示 在主界面上，短按+/-键可调节音量大小。 静音开启 静音关闭 4. 接收器电量指示 显示接收器电量情况，若图标为空格且开始闪烁， 请及时进行充电。 5. 实时输入电平指示 显示实时输入电平大小。...
- Page 45 菜单界面 在主界面上，长按+/SET键，可进入菜单页面； 在菜单界面，长按-键，可返回到主界面。 连接设置 与发射器配对, 具体操作请参考“操作指南”。 背光时间设置 背光灯时间可设置为常亮、10秒、30秒、或60秒，默认设 置为“常亮”。...
- Page 46 静音按键功能设置 开启或关闭静音按键功能，默认设置为“开启”。 输出音量设置 输出音量调节范围（0~6），默认设置为“5”。 输出模式设置 输出模式可以设置为单声道或立体声。当在单声道模式，音频 将混合到左右两边。在立体声模式下，两个发射器的音频输出 将左右分开。默认设置为“单声道”。...
- Page 47 语言设置 English/中文可供选择，默认设置为“English”。 恢复默认设置 BY-XM6 RX版本号 操作指南 BY-XM6-S1/BY-XM6-S2套装： 1. 长按电源键，将发射器、接收器开机。...
- Page 48 2. 配对 发射器和接收器出厂前已配对成功。因此，产品开机之后会自动 联机。 若无成功连接，请进行如下配对操作： ① 长按SET键进入菜单界面 ② 使用+或-按钮在发射器和接收器上选择“连接请求”菜单 接收器 发射器 ③ 长按SET键进入菜单 接收器 发射器 ④ 选择是，长按SET键确认 ⑤ 发射器和接收器将在 10 秒内完成配对 3. 使用随附的 3.5mm TRS转 TRS转接线将接收器连接至相机、 录音笔或混音器等设备。 或者使用随附的3.5mm TRS 转 TRRS 转接线将 接收器连接至手机、平板电脑等移动设备。 4. 开始录制。...
- Page 49 BY-XM6-S3/BY-XM6-S4/BY-XM6-S5/BY-XM6-S6套装： 1. 长按电源键3秒，启动发射器。 2. 将RXD插入iOS设备或将RXU插入USB-C设备。 3. 发射器和接收器配对。 发射器和接收器出厂前已配对成功。因此，产品开机之后会自动 联机。若无成功连接，请进行如下配对操作： ①长按发射器SET键进入菜单界面 ②使用+或-按钮在发射器上选择“连接请求”菜单 发射器 ③长按SET键进入菜单 发射器 ④选择是，长按SET键确认，发射器进入对码状态 ⑤长按RXD/RXU对码键3秒，使接收器进入对码状态，指示灯呈 蓝灯快闪。 ⑥发射器和接收器将在10秒内完成配对。配对成功后，接收器指 示灯呈蓝灯常亮，发射器 图标变为状态 。 4. 开始录制。...
- Page 50 参数 BY-XM6 TX 发射器 传输方式 2.4GHz数字频段 信号调制 高斯频移键控 操作距离（无障碍） 最远至100米 射频输出功率 ＜10mW 极性模式 全向型 频率响应 35Hz-18KHz 最大声压级 内置麦克风：120dB SPL 领夹麦克风：110dB SPL 灵敏度 内置麦克风：-39dB 领夹麦克风：-39dB > 84dB 信噪比 供电方式 内置锂电池 / USB-C直流电5V /充电盒触点充电 内置电池续航时间 约7小时 天线 PIFA天线 音频输入源 3.5mm TRS麦克风/线性输入，或内置麦克风 重量 约32g 尺寸...
- Page 51 BY-XM6 RX 接收器 传输方式 2.4GHz数字频段 信号调制 高斯频移键控 操作距离（无障碍） 最远至100米 音频输出口 3.5mm耳机插孔 / 3.5mm TRS输出孔 音频输出电平 –60 dBV至-20dBV 供电方式 内置锂电池 / USB-C直流电5V /充电盒触点充电 内置电池续航时间 约7小时 天线 PIFA天线 重量 约32g 尺寸 62.1×31.6×16.5mm 工作温度 –10°C ~ 50°C 贮存温度 –20°C ~ +55°C BY-XM6 RXD接收器 传输方式...
- Page 52 BY-XM6 RXU接收器 传输方式 2.4GHz ISM频段 信号调制 GFSK 最远至100米 操作距离（无障碍） RF输出功率 ＜10mW 音频输出口 3.5mm耳机插孔 USB-C接口 供电方式 USB-C设备供电 天线类型 PIFA 重量 14.5g 尺寸 75.6x23.15x12mm 特点 - 2.4GHz无线传输技术 - 视频内容创作、移动新闻等的理想选择 - 提供卓越的广播级音质 - 超紧凑型夹式发射器和双通道接收器 - 具有易于操作的OLED 显示屏 - 实时耳机监听功能 - 工作范围可达 100m - 高品质内置麦克风...
- Page 53 包装清单 BY-XM6-S1（1×BY-XM6 TX + 1×BY-XM6 RX） 1× BY-XM6 TX发射器 1× BY-XM6 RX接收器 2× USB-C充电线 1× 领夹麦 1× 麦克风夹子 1× 领夹麦防风海绵 1× 内置麦克风防风毛套 1× 3.5mm TRS转TRS相机输出线 1× 3.5mm TRS转TRRS手机输出线 BY-XM6-S2（2×BY-XM6 TX + 1×BY-XM6 RX） 2× BY-XM6 TX发射器 1× BY-XM6 RX接收器 3× USB-C充电线 2×...
- Page 54 BY-XM6-S3 (1×BY-XM6 TX + 1×BY-XM6 RXD) 1× BY-XM6 TX发射器 1× BY-XM6 RXD接收器 1× USB-C充电线 1× 领夹麦 1× 麦克风夹子 1× 领夹麦防风海绵 1× 内置麦克风防风毛套 BY-XM6-S4 (2×BY-XM6 TX + 1×BY-XM6 RXD) 2× BY-XM6 TX发射器 1× BY-XM6 RXD接收器 2× USB-C充电线 2× 领夹麦 2× 麦克风夹子 2×...
- Page 55 BY-XM6-S5 (1×BY-XM6 TX + 1×BY-XM6 RXU) 1× BY-XM6 TX发射器 1× BY-XM6 RXU接收器 1× USB-C充电线 1× 领夹麦 1× 麦克风夹子 1× 领夹麦防风海绵 1× 内置麦克风防风毛套 BY-XM6-S6 (2×BY-XM6 TX + 1×BY-XM6 RXU) 2× BY-XM6 TX发射器 1× BY-XM6 RXU接收器 2× USB-C充电线 2× 领夹麦 2× 麦克风夹子...
- Page 56 FCC Warning This device complies with part 15 of the FCC Rules. Operation is subject to the following two conditions:(1) This device may not cause harmful interference, and (2) this device must accept any interference received, including interference that may cause undesired operation. Any Changes or modi cations not expressly approved by the party responsible for compliance could void the user's authority to operate the equipment.
- Page 57 IC Caution: Radio Standards Speci cation RSS-Gen, issue 5 - English: This device contains licence-exempt transmitter(s)/receiver(s) that comply with Innovation, Science and Economic Development Canada’s licence-exempt RSS(s). Operation is subject to the following two conditions: This device may not cause interference. This device must accept any interference, including interference that may cause undesired operation of the device.
- Page 58 SHENZHEN JIAYZ PHOTO INDUSTRIAL., LTD. The BOYA logo is a trademark which is registered and owned by Shenzhen Jiayz Photo Industrial., Ltd. 深圳市长丰影像器材有限公司 地址:广东省深圳市龙华区观澜街道大富社区硅谷动力智能终端产业园A16栋 TEL: 400 6131096 Email: sales@boya-mic.com www.boya-mic.com / www.jiayz.com...
