The design and specifications are subject to change without prior notice
for product improvement. Consult with the sales agency or manufacturer
for details.
CR132-RG57A3
16117000A00610
20170216
AIR CONDITIONER

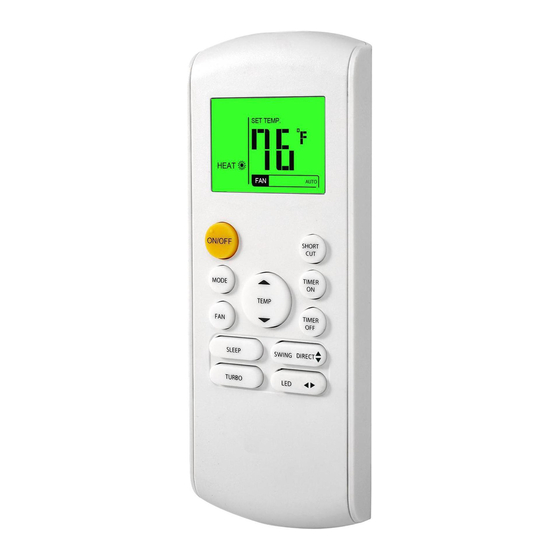

REMOTE CONTROLLER ILLUSTRATION
Thank you very much for purchasing our air conditioner.
Please read this owner's manual carefully before using
your air conditioner. Make sure to save this manual for
future reference.
Advertisement
Chapters
Table of Contents
Subscribe to Our Youtube Channel
Related Manuals for Midea RG57A3
Summary of Contents for Midea RG57A3
- Page 1 REMOTE CONTROLLER ILLUSTRATION The design and specifications are subject to change without prior notice for product improvement. Consult with the sales agency or manufacturer for details. CR132-RG57A3 16117000A00610 Thank you very much for purchasing our air conditioner. 20170216 Please read this owner's manual carefully before using your air conditioner.
-
Page 2: Table Of Contents
Remote Controller Specifications CONTENTS Model RG57A3/BGEF, RG57A2/BGEF, RG57B/BGE,RG57D/BGE 3.0V(Dry batteries R03/LR03×2) Rated Voltage Signal Receiving Remote controller Specifications........... Range Operation buttons ................Environment -5 C~60 C Indicators on LED ................How to use the buttons ..............Auto operation................. Cooling/Heating/Fan operation............ - Page 3 SPEED or ON/OFF button is pressed. Press this button to initiate the auto-on time sequence. Each press will increase FRESH Button (applicable to RG57A3/BGEF and the auto-timed setting in 30 minutes RG57D/BGE only) increments. When the setting time displays Active/Disable FRESH function.
-
Page 4: Indicators On Led
3 seconds. TIMER MODE TEMP Swing Button (applicable to RG57A3(A2)/BGEF) Displayed when TIMER ON time is set. TIMER Used to stop or start horizontal louver move- Displayed when TIMER OFF time is set. ment or set the desired up/down air flow SLEEP direction. -
Page 5: Timer
How to use the buttons How to use the buttons Dehumidifying operation Auto operation Ensure the unit is plugged in and power is available. The OPERATION indicator on the Ensure the unit is plugged in and power is display panel of the indoor unit starts flashing. available. -
Page 6: Off
Timer operation CAUTION Press the TIMER ON button can set the auto-on When you select the timer operation, the remote controller automatically transmits the time of the unit. Press the TIMER OFF button timer signal to the indoor unit for the specified time. Therefore, keep the remote can set the auto-off time of the unit. - Page 7 TIMER ON → TIMER OFF TIMER OFF (Off → Start → Stop operation) (Auto-off Operation) This feature is useful when you want to start The TIMER OFF feature is useful when you want the the air conditioner before you wake up and unit to turn off automatically after you go to bed.
- Page 8 Handling the remote controller Replacing batteries The following cases signify exhausted batteries. Replace old batteries with new ones. Location of the remote controller. Receiving beep is not emitted when a signal Use the remote controller within a distance of 8 is transmitted.
- Page 9 冷氣機 遙控器使用說明書 使用前請仔細閱讀本說明書 將本說明書保存起來以備日後所需...
- Page 10 目 錄 遙控器型號及主要參數 ..........2 遙控器上按鈕的名稱及其作用 ........3 顯示屏的名稱及其功能 ...........6 如何使用按鈕 ..............7 自動運行操作方法 ............7 製冷/制熱(淨冷機無)/送風運行操作方法 .....7 抽濕運行操作方法 .............8 調整氣流方向 ..............8 定時的設定 .................9 遙控器的處理 ..............13 注意： 遙控器按鍵設計是基於典型的型號，可能與實際購買的樣 式略有不同，以實際形狀為準。 描述的所有功能都由所購買的冷氣機產品完成。 如果該產 品沒有此功能，按遙控器上的相關按鈕時，不會發生相應 的操作。 當遙控器插圖和用戶手冊功能描述有很大差異時，以用戶 手冊為準。...
-
Page 11: Rg57B/Bge
遙控器型號及主要參數 型號 RG57A3/BGEF, RG57B/BGE, RG57D/BGE RG57A2/BGEF 額定電壓 3.0V （兩節 R03/LR03 乾電池） 信號到達距離 使用條件 -5℃～ 60℃ RG57B/ BGE RG57A3/ BGEF （FRESH 按鈕不可用） （FRESH 按鈕不可用） RG57A2/ BGEF RG57D/ BGE... -
Page 12: 遙控器上按鈕的名稱及其作用
注：淨冷機型無製熱模式。 風速選擇按鈕(FAN)：用於選擇風速，每 ③ 按一次按鈕，則風速就按下述依次變化。 注意：在自動模式和抽濕模式時無法調整風速。 睡眠模式按鈕(SLEEP)：開啟/關閉睡眠 ④ 運行模式。此模式僅可用於製冷，製熱和自動 模式，並為您保持最舒適的溫度。 注意：當冷氣機在睡眠模式下運行時，如果按 下任意 MODE，FAN SPEED 或 ON / OFF 按 鈕，則會取消該功能。 新鮮風按鈕：（僅適用於 RG57A3 / ⑤ BGEF 和 RG57D / BGE）： 按此按鈕，電離器 /等離子體除塵器（取決於型號）會通電，有助 於從空氣中去除花粉和雜質。 加強模式按鈕(TURBO)：使設備在最短 ⑥ 的時間內達到預設溫度（如果冷氣機不支持此 功能，則按下此按鈕時不會發生相應的操作。） 自清潔按鈕（適用於 RG57（A2）A3 / ⑦ BGEF）：開啟/關閉自清潔功能... - Page 13 提溫按鈕 ：按此按鈕可將室內溫度設 ⑧ 置以 1℃為增量增加到 30℃. 降溫按鈕 ：按下此按鈕將室內溫度設 置以 1℃增量降低到 17℃ 快速按鈕（SHORT CUT）：用於恢復當 ⑨ 前設置或恢復以前的設置。 在第一次連接電源時，如果按下 SHORTCUT 按鈕，本機將在 AUTO 模式下運行，26℃，風 速為 Auto。 當遙控器開啟時按下該按鈕，系統將自動恢復 到以前的設置，包括操作模式，設置溫度，風 速水平和睡眠功能（如果已開啟）。 如果超過 2 秒鐘，系統將自動恢復當前的操作 設置，包括操作模式，設置溫度，風扇速度等 級和睡眠功能（如果已開啟）。 定時開機按鈕(TIMER ON）: 按此按鈕， ⑩ 開啟自動啟動時間順序。 每按一次，將以 30 分鐘的增量增加自動定時設置。 當設置時間顯 示 10 時，每次按下將增加自動定時設置 60 分 鐘增量。要取消自動定時程序，只需將自動啟...
- Page 14 的溫度顯示區域顯示 一秒鐘。 如果按 住超過 2 秒，垂直百葉窗自動擺動功能被開啟。 室內機顯示屏顯示 ，閃爍四次，溫度 設定回复。 如果垂直百葉窗擺動功能停止，它 將顯示 並保持顯示 3 秒鐘。 DIRECT 按鈕（適用於 RG57B（D）/ BGE） 用於停止或啟動垂直百葉窗自動擺動功能。 擺風按鈕：（適用於 RG57A3（A2）/ BGEF） 可按此按鍵調節水平送風葉的的送風角度。每 按一下，水平送風葉將向上或向下循環調整約 6°。如果按住超過 2 秒鐘，送風葉將自動上下 擺動。 SWING 按鈕（適用於 RG57B（D）/ BGE） 用於停止或啟動水平百葉窗自動擺動功能。 每按一次百葉窗角度調整 6 度。 涼風追蹤(FOLLOW ME)（適用於 RG57 ⑬...
-
Page 15: 顯示屏的名稱及其功能
顯示屏的名稱及其功能 模式顯示： 當遙控器上電時顯示信息。 自動 製冷 抽濕 製熱 送風 數據傳輸時顯示。 當遙控器開啟時顯示。 電池顯示（低電量檢測） 不適用於本機 TIMER OFF 時間設置時顯示。 TIMER OFF 時間設置時顯示。 顯示設定溫度或室溫，或在 TIMER 設置下顯示時間。 在睡眠模式下顯示操作。 表示冷氣機在涼風追蹤模式下運行 不適用於本機 不適用於本機 低速 中速 高速 自動風 注意： 圖中所示的所有指標均以清晰的介 紹為目的。 但是在實際操作中， 只有顯示窗口上顯示相對的功能符 號。... -
Page 16: 如何使用按鈕
使用方法 自動模式操作方法 1. 按 MODE 按鈕選擇自動。 2. 按 UP / DOWN 按鈕設置所需的溫度。 溫度 可以設置在 17℃〜30℃的範圍內，以 1℃為增 量。 3. 按 ON / OFF 按鈕啟動冷氣機。 注意： 1. 在自動模式下，冷氣機可以通過檢測實際環境 溫度與遙控器上的設定溫度之間的差異來邏輯選 擇製冷，送風和制熱模式。 2. 在自動模式下，無法切換風速。 它已經被自 動控制了。 3. 如果您覺得在自動模式下不舒服，可以手動選 擇所需的模式。 製冷/製熱(淨冷機無)/送風運行操作方法 1.按 MODE 按鈕選擇 COOL，HEAT（僅限製冷 和加熱型號）或... -
Page 17: 抽濕運行操作方法
抽濕操作 1.按 MODE 按鈕選擇 DRY 模式。 2.按 UP / DOWN 按鈕設置所需的溫度。 溫度可 以設置在 17℃〜30℃的範圍內，以 1℃為增量。 3.按 ON / OFF 按鈕啟動冷氣機。 注意：在抽濕模式下，無法切換風速。 它已經 被自動控制了。 調整氣流方向 使用 SWING ＆ DIRECT 按鈕調節 所需的氣流方向。 1. 可以使用遙控器上的 按鈕調節上/下方向。 每次按下按鈕時，百葉窗都會移動 6 度的角度。 如果按下 2 秒以上，百葉窗將自動上下擺動。 2. 可以使用遙控器上的 按鈕調整左/右方向。... -
Page 18: 定時的設定
定時器操作 按 TIMER ON 按鈕可以設置本機的自動啟動時 間。 按 TIMER OFF 按鈕可以設置本機的自動關 機時間。 設置自動啟動時間。 1.按下 TIMER ON 按鈕。 遙控器顯示 TIMER ON，最後一個自動開機設置時間和信號“H”將顯 示在 LED 顯示區域。 現在，您可以重新啟動自 動啟動操作。 2.再次按下 TIMER ON 按鈕設置所需的自動啟動 時間。 每次按下按鈕，時間在 0 到 10 小時之間 增加半小時，在 10 到 24 小時之間增加 1 小時。 3.在設置... - Page 19 注意 當您選擇定時器操作時，遙控器會在指定時間內自動將定時器信號 發送到室內機。 因此，將遙控器保持在可以將信號正確傳送到室內 機的位置。 由遙控器為定時器功能設置的有效操作時間限制為以下設置：0.5, 1.0, 1.5, 2.0, 2.5, 3.0, 3.5, 4.0, 4.5, 5.0, 5.5, 6.0, 6.5, 7.0, 7.5, 8.0, 8.5, 9.0, 9.5, 10, 11, 12, 13, 14, 15,16,17, 18, 19, 20, 21, 22, 23 & 24. 定時器設置示例...
- Page 20 定時關機（自動關機操作） 當您想要在睡覺後自動關閉本機時，TIMER OFF 功能非常有用。 冷氣機將在設定時間內自動停機。 例如： 在 10 小時內停機。 1. 按 TIMER OFF 按鈕，停止運行時間的最後一 停機 個設置和信號“H”將顯示在顯示區域。 2. 按下 TIMER OFF 按鈕，在遙控器的 TIMER 運行 OFF 顯示屏上顯示“10H”。 3. 等待 3 秒鐘，數碼顯示區域再次顯示溫度。 10 小時後 設置 “TIMER OFF”指示燈保持開啟，此功能被開啟。 組合定時器 （同時設置 ON 和 OFF 定時器） 定時關機→定時器打開（開→停→啟動）...
- Page 21 定時打開→定時關閉 （關→開始→停止操作） 當您想要在您離開房屋後醒來並停止冷氣機 時，此功能非常有用。 設置後 2 小時啟動冷氣機，設置後 5 小時停 止。 開機 1.按下 TIMER ON 按鈕。 2.再次按下 TIMER ON 按鈕，在 TIMER 停機 停機 ON 顯示屏上顯示 2.0H。 3.按下 TIMER OFF 按鈕。 4.再次按下 TIMER OFF 按鈕，在 TIMER 2 小時後 10 小時後 設置 OFF 顯示屏上顯示 5.0H。 5.等待...
-
Page 22: 遙控器的處理
遙控器處理 遙控器的使用範圍 使用距離設備 8 米遠的遙控器，將其指向接 收器。 接待由嗶聲證實。 注意 如果窗簾，門或其他材料將遙控器的信號 阻擋到室內機，空調將不起作用。 防止任何液體落入遙控器。 請勿將遙控器 暴露在陽光直射或熱的地方。 如果室內機的紅外線信號接收器暴露在陽 光直射下，空調器可能無法正常工作。 使 用窗簾防止陽光落在接收器上。 如果其他電器對遙控器做出反應，請移動 這些設備或諮詢當地的經銷商。 不要丟棄遙控器。 小心輕放。 請勿將重物放在遙控器上，或者將其放在 遙控器上。 使用遙控器支架（可選） 遙控器可以通過使用遙控器支架（不提 供，單獨購買）連接到牆壁或支柱。 在安裝遙控器之前，請確認冷氣機正確 接收到信號。 用兩個螺釘安裝遙控器。 要安裝或拆卸遙控器，請在支架上向上 或向下移動遙控器。... - Page 23 更換電池 以下情況表示電池電量已經耗盡，用新的電 池更換掉舊電池。 發送信號時不會發出接收到的嗶聲。 指示燈消失。 遙控器由兩個裝在後部的干電池（R03 / LR03X2）供電，並由蓋子保護。 （1）拆下遙控器後部的蓋子。 （2）取出舊電池並插入新電池，將（+） 和（ - ）端正確放置。 （3）重新安裝蓋子。 注意：取出電池後，遙控器將擦除所有設置。 插入新電池後，遙控器必須重新設置。 注意事項 不要混合不同類型的新舊電池或電池。 如果用 2 或 3 個月或更長時間都不再使 用遙控器，請取出電池。 不要將電池作為未分類的城市垃圾處理。 收集這些廢物需要特別處理。...
- Page 24 設計和規格如有更改，恕不另行通知。 有關詳細信息，請諮詢銷售代理商或製造商。...
