Conrad 91 79 11 Operating Instructions

B E D I E N U N G S A N L E I T U N G
3DS™ 2-in-1 Car-Adapter
Best.-Nr. 91 79 11
Bestimmungsgemäße Verwendung
Das Produkt wird in die Zigarettenanzünderbuchse eines Fahrzeugs (Bordspannung 12 V/DC) gesteckt und
stellt dort einen USB-Anschluss zur Verfügung, der z.B. zum Aufl aden bzw. zum Betrieb einer Spielekonsole
(z.B. 3DS™) verwendet werden kann.
Eine andere Verwendung als zuvor beschrieben, führt zur Beschädigung dieses Produktes, darüber hinaus
ist dies mit Gefahren, wie z.B. Kurzschluss, Brand, elektrischer Schlag etc., verbunden.
Dieses Produkt erfüllt die gesetzlichen, nationalen und europäischen Anforderungen. Alle enthaltenen Fir-
mennamen und Produktbezeichnungen sind Warenzeichen der jeweiligen Inhaber. Alle Rechte vorbehalten.
Lieferumfang
• USB-Adapter
• USB-Anschlusskabel (z.B. für Nintendo® 3DS™)
• Bedienungsanleitung
Sicherheitshinweise
Bei Schäden, die durch Nichtbeachten dieser Bedienungsanleitung verursacht werden,
erlischt die Gewährleistung/Garantie! Für Folgeschäden übernehmen wir keine Haftung!
Bei Sach- oder Personenschäden, die durch unsachgemäße Handhabung oder Nichtbe-
achten der Sicherheitshinweise verursacht werden, übernehmen wir keine Haftung! In
solchen Fällen erlischt die Gewährleistung/Garantie.
• Aus Sicherheits- und Zulassungsgründen (CE) ist das eigenmächtige Umbauen und/oder
Verändern des Produkts nicht gestattet.
• Das Produkt darf nicht feucht oder nass werden.
• Das Produkt ist kein Spielzeug, es gehört nicht in Kinderhände.
• Halten Sie den Fußraum des Fahrzeugs und alle Bedienelemente frei von Verbindungs-
kabeln, um das Steuern des Fahrzeugs nicht zu behindern. Bedienen Sie das Produkt nicht
während der Fahrt.
• Lassen Sie das Verpackungsmaterial nicht achtlos liegen, dieses könnte für Kinder zu einem
gefährlichen Spielzeug werden.
• Gehen Sie vorsichtig mit dem Produkt um, durch Stöße, Schläge oder dem Fall aus bereits
geringer Höhe wird es beschädigt.
Inbetriebnahme
Stecken Sie den Adapter in eine entsprechende Zigarettenanzünderbuchse des Fahrzeugs. Das Produkt ist
ausschließlich für eine Bordspannung von 12 V/DC geeignet.
An der USB-Buchse lässt sich nun das mitgelieferte Anschlusskabel anstecken, um z.B. eine Spielekonsole
vom Typ Nintendo® 3DS™ mit Strom zu versorgen bzw. um diese aufzuladen.
☞
Bitte beachten Sie, dass je nach Fahrzeug zuerst die Zündung eingeschaltet werden muss,
bevor an der Zigarettenanzünderbuchse des Fahrzeugs die Betriebsspannung zur Verfügung
steht.
Bei vorhandener Betriebsspannung leuchtet die Power-LED auf dem Adapter auf.
Der Ausgangsstrom von 1,2 A darf nicht überschritten werden. Bei Überlastung löst die integrierte Sicherung
aus (Sicherungswechsel siehe nächster Abschnitt).
Sofern die Betriebsspannung für die Zigarettenanzünderbuchse an Ihrem Fahrzeug beim Abziehen des
Zündschlüssels nicht deaktiviert wird, so ziehen Sie den Adapter aus der Zigarettenanzünderbuchse heraus,
um eine unnötige Belastung des Fahrzeugakkus zu vermeiden.
Sicherungswechsel
Im Adapter ist eine Glasrohr-Sicherung (5 x 20 mm, 250 V, 2 A, fl inke Auslösecharakteristik) integriert. Diese
kann sehr einfach gewechselt werden, indem Sie die Frontseite des Adapters abschrauben. Überbrücken
Sie niemals eine defekte Sicherung und setzen Sie auch nie eine andere Sicherung als die oben angege-
bene ein.
Entsorgung
Entsorgen Sie das Produkt am Ende seiner Lebensdauer gemäß den geltenden gesetzlichen
Bestimmungen.
Technische Daten
Betriebsspannung ........................12 V/DC
Ausgangsspannung .....................5 V/DC
Ausgangsstrom ............................1,2 A
Sicherungstyp ..............................5 x 20 mm, 250 V, 2 A, fl inke Auslösecharakteristik (F2A)
Diese Bedienungsanleitung ist eine Publikation der Conrad Electronic SE, Klaus-Conrad-Str. 1,
D-92240 Hirschau (www.conrad.com).
Alle Rechte einschließlich Übersetzung vorbehalten. Reproduktionen jeder Art, z. B. Fotokopie, Mik-
roverfi lmung, oder die Erfassung in elektronischen Datenverarbeitungsanlagen, bedürfen der schriftli-
chen Genehmigung des Herausgebers. Nachdruck, auch auszugsweise, verboten.
Diese Bedienungsanleitung entspricht dem technischen Stand bei Drucklegung. Änderung in Technik
und Ausstattung vorbehalten.
© Copyright 2011 by Conrad Electronic SE.
www.conrad.com

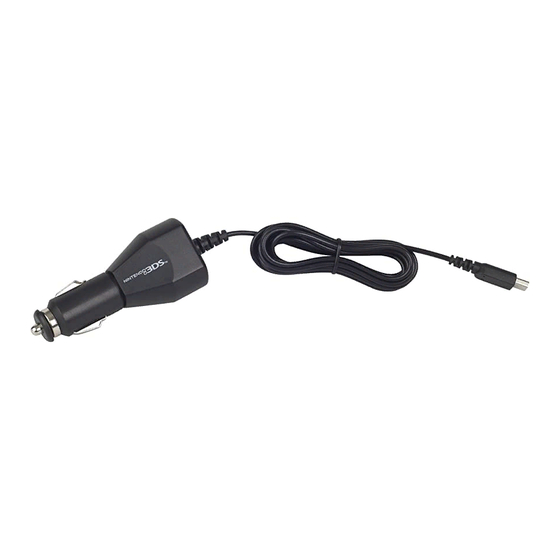

3DS™ 2-in-1 car adapter
Version 11/11
Item no. 91 79 11
Intended use
The product is plugged into the cigarette lighter bushing of a vehicle (onboard voltage of 12 V / DC) and
provides a USB connection, which can be used, for example to recharge or operate a game console (e.g.
3DS™).
Any other use than that described above may damage the product. Moreover, this may give rise to hazards
such as short-circuiting, fi re, electric shock, etc.
This product complies with the applicable National and European requirements. All names of companies and
products are the trademarks of the respective owners. All rights reserved.
Package Contents
• USB adapter
• USB connection cable (e.g. for Nintendo® 3DS™)
• Operating Instructions
Safety Instructions
Getting Started
Plug the adapter into the respective cigarette lighter bushing of the vehicle. The product is exclusively suit-
able for an onboard voltage of 12 V / DC.
Now, the included connection cable can be connected to the USB port to supply power or recharge e.g. a
game console of the type Nintendo® 3DS™.
☞
The output current of 1.2 A must not be exceeded. On overload the integrated fuse triggers (next section:
fuse replacement).
If the operating voltage of the cigarette lighter in your vehicle is not deactivated when removing the ignition
key, remove the adapter from the cigarette lighter bushing to avoid unnecessary load of the vehicle.
Fuse replacement
A glass tube fuse (5 x 20 mm, 250 V, 2 A, fast triggering characteristic) is integrated in the adapter. This can
be easily replaced by unscrewing the front side of the adapter. Never bypass a defected fuse; never use any
other fuse type than the one described above.
Disposal
Technical Data
Operating voltage ........................12 V/DC
Output voltage .............................5 V/DC
Output current ..............................1.2 A
Safety type ...................................5 x 20 mm, 250 V, 2 A, fast triggering characteristic (F2A)
O P E R A T I N G I N S T R U C T I O N S
The warranty will be void in the event of damage caused by failure to observe these safety
instructions! We do not assume any liability for any consequential damage!
Nor do we assume any liability for material and personal damage caused by improper use
or non-compliance with the safety instructions! In such cases, the warranty will be null
and void.
• The unauthorised conversion and/or modifi cation of the product is not permitted for safety and
approval reasons (CE).
• The product must not get damp or wet.
• The product is not a toy and should be kept out of the reach of children.
• Keep the vehicle's foot well and all operating elements free from connection cables so as not
to obstruct control of the vehicle. Do not use the product while driving.
• Do not leave packaging material carelessly lying around since it could become a dangerous
plaything for children.
• Handle the product with care, it can be damaged by impacts, blows, or accidental drops, even
from a low height.
Depending on the vehicle, please note that the ignition should be activated before voltage
occurs at the vehicle's cigarette lighter socket.
In the presence of operating voltage, the power LED on the adapter lights up.
Dispose of the unserviceable product according to the relevant statutory regulations!
These operating instructions are a publication by Conrad Electronic SE, Klaus-Conrad-Str. 1,
D-92240 Hirschau (www.conrad.com).
All rights including translation reserved. Reproduction by any method, e.g. photocopy, microfi lming,
or the capture in electronic data processing systems require the prior written approval by the editor.
Reprinting, also in part, is prohibited.
These operating instructions represent the technical status at the time of printing. Changes in
technology and equipment reserved.
© Copyright 2011 by Conrad Electronic SE.
www.conrad.com
Version 11/11
