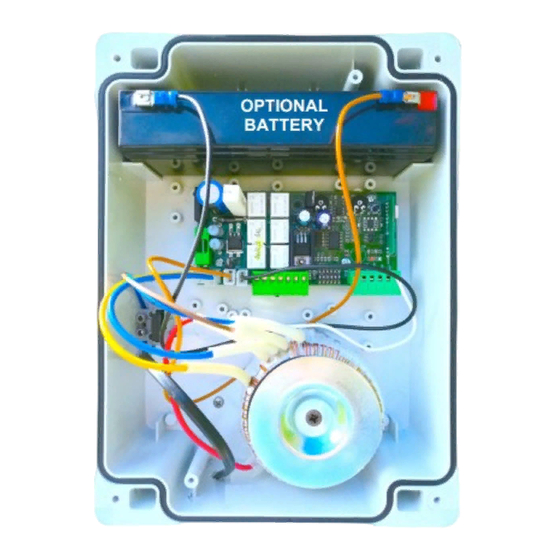

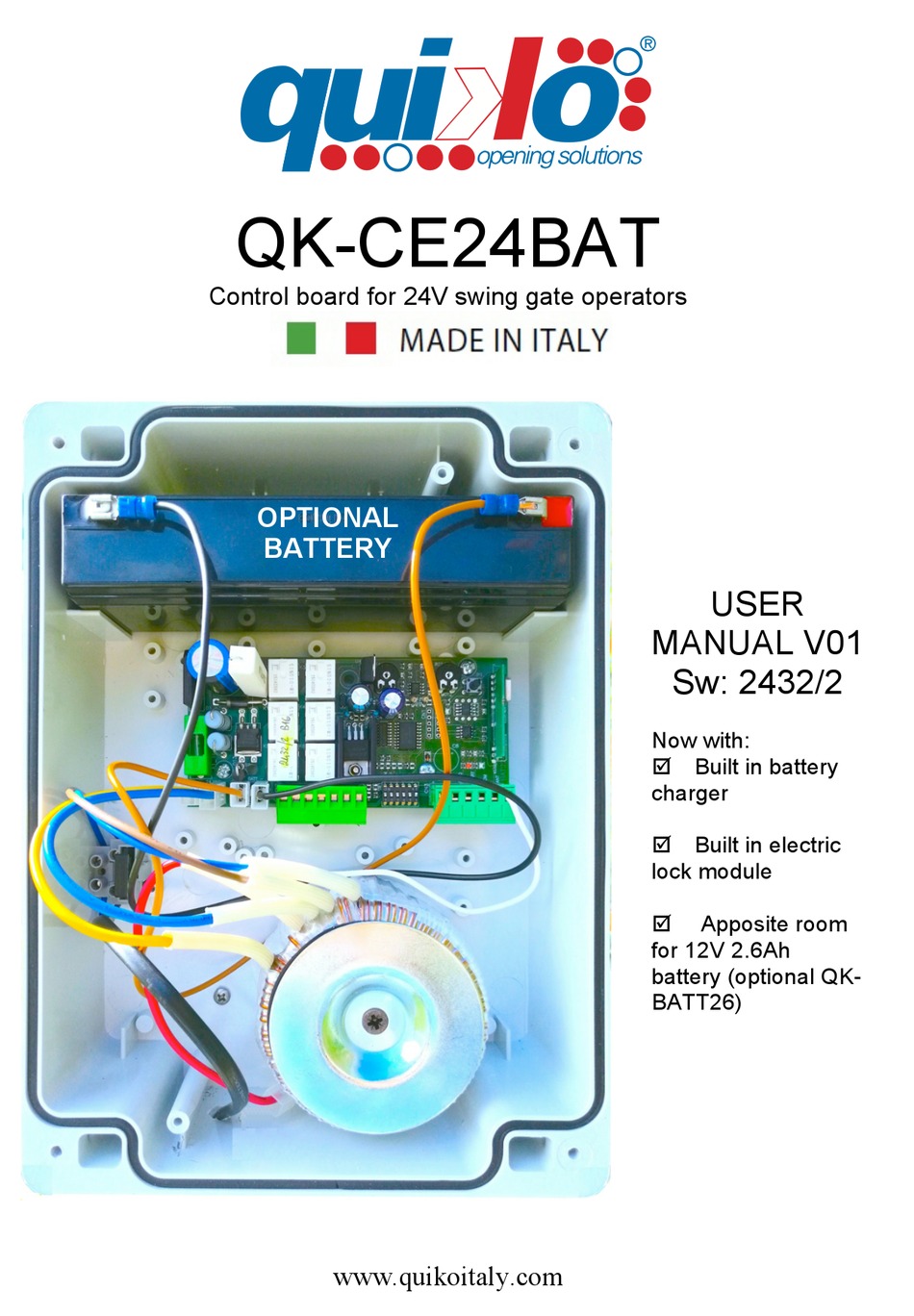

- Page 1 QK-CE24BAT Control board for 24V swing gate operators OPTIONAL BATTERY USER MANUAL V01 Sw: 2432/2 Now with: ! Built in battery charger ! Built in electric lock module Apposite room for 12V 2.6Ah battery (optional QK- BATT26) www.quikoitaly.com...
- Page 2 7 8 9 10 11 12 13 14 15 16 17 TECHNICAL CHARACTERISTICS Power supply 24 AC, 100W Operating time 120 sec. No. of motors 2 x 24V Pause time 15-60 sec. Flash light 24V AC 10W max Displacement time 3-10 SEC Photocell power supply 12 V DC 8W max Operating temperature...
-
Page 3: Radio Receiver
IMPORTANT: THE CONTROL BOARD WILL STOP THE MOTION OF THE GEARMOTORS WHEN THESE HAVE REACHED THE MECHANICAL LIMIT SWITCHES / GROUND STOPPERS AT THE END OF THE OPENING OR CLOSING MANOEUVRES DIP SWITCH SETTING DIP1 (If DIP2 is in OFF) COMMUNITY MODE (after the RESIDENTIAL if DIP2 is in OFF. - Page 4 EC DECLARATION OF CONFORMITY (EEC directive 89/392, annex II, part B) the manufacturer declares that the product QK-CE24BAT is in conformity with EECC Directives 89/336/EEC, 92/31/EEC, 93/68/EEC on the electromagnetic compatibility and that following harmonised standards have been applied: EN60335-1, EN60204-1, EN55014, EN6100-3-2, EN 6100-3-3, EN 6100-4-2, EN 6100-4-4, ENV50140, EN50081-1, EN50082-1.
- Page 5 QK-CE24BAT Centrale per automazioni a battente 24V BATTERIA OPTIONAL MANUALE UTENTE V01 Sw: 2432/2 Ora con: ! Caricabatterie integrato ! Modulo elettroserratura integrato Vano portabatteria 12V 2.6Ah (batteria opzionale QK- BATT26) www.quikoitaly.com...
-
Page 6: Caratteristiche Tecniche
7 8 9 10 11 12 13 14 15 16 17 CARATTERISTICHE TECNICHE Alimentazione 24 VCA 100W T lavoro 120 sec. N° motori 2 x 24V T pausa 15-60 secondi Lampeggiante 24 Vca 10Wmax T sfasamento 3-10 SEC Alim. Fotocellule 12 Vcc 8W Max T°... - Page 7 IMPORTANTE: LA CENTRALE DI COMANDO INTERROMPERA’ IL MOTO DEI MOTORI A FINECORSA QUANDO QUESTI SARANNO ARRIVATI IN BATTUTA DI APERTURA O CHIUSURA GESTIONE DIP Lettura Dip (a cancello chiuso) DIP1 (Se DIP2 in OFF)CONDOMINIALE(dopo il RESIDENZIALE con DIP2 in OFF. primo Start non ne accetta altri durante l’apertura.
-
Page 8: Risoluzione Anomalie
DICHIARAZIONE DI CONFORMITA’ CE PER MACCHINA (direttiva 89/392 CEE,annesso II, parte B) Il costruttore dichiara che il prodotto QK-CE24BAT è conforme alle normative previste dalle direttive 89/336//EEC, 92/31/EEC,93/68/EEC sulla compatibilità elettromagnetica Sono state applicate le...
