DS1375-008E
Sch./Ref. 1375/10 - 1375/11 - 1375/12 - 1375/13
Sch./Ref. 1375/10A - 1375/11A - 1375/12A - 1375/13A
IPERTALK IP-PBX
IP-PBX IPERTALK
GUIDA RAPIDA PER L'UTILIZZO
QUICK START GUIDE FOR USE
Mod.
1375
LBT20526

Advertisement

Chapters

Table of Contents
loading
Need help?

Need help?

Do you have a question about the iPerTalk 1375/10 and is the answer not in the manual?

Questions and answers

Subscribe to Our Youtube Channel

Related Manuals for urmet domus iPerTalk 1375/10

Summary of Contents for urmet domus iPerTalk 1375/10

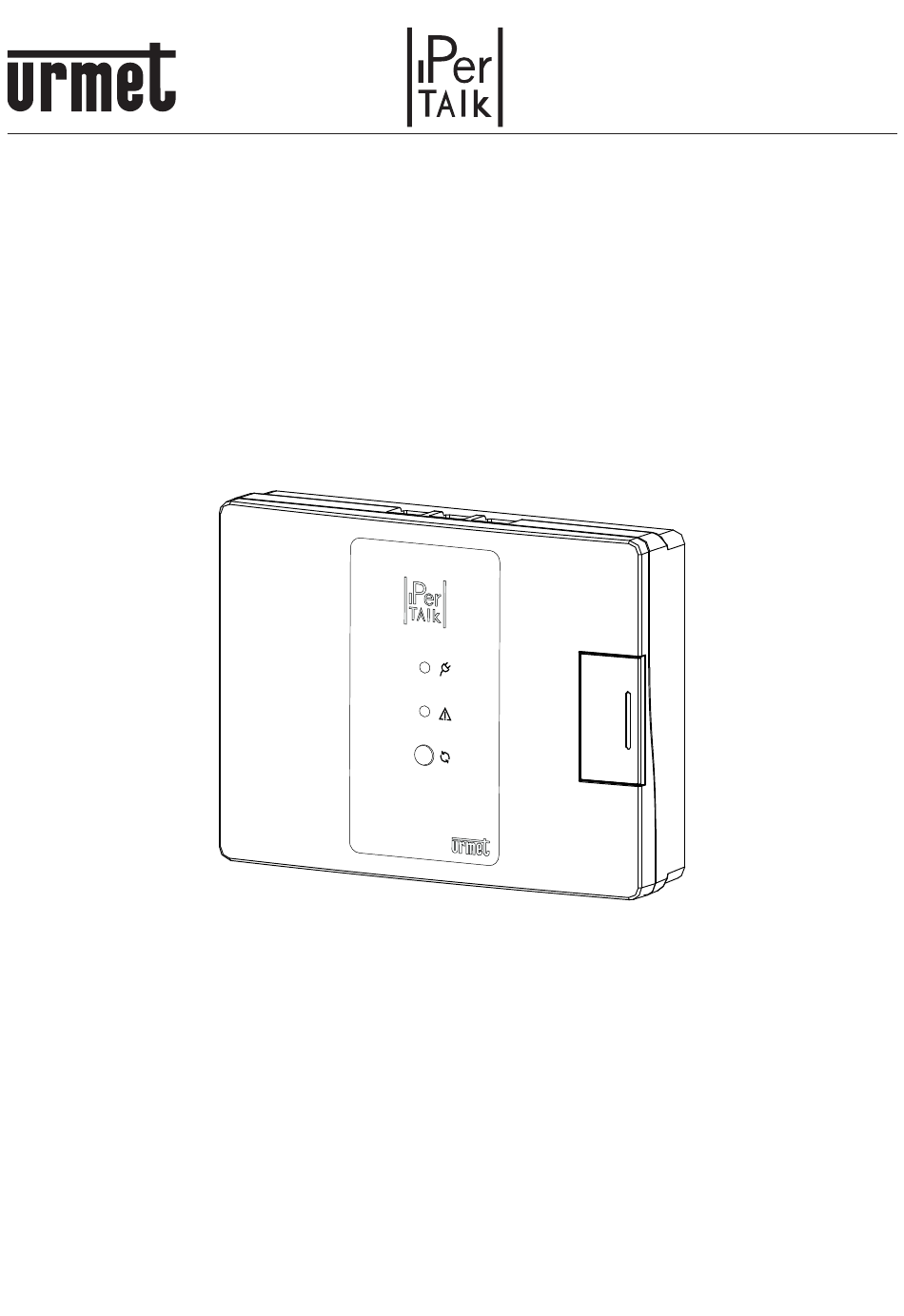

  • Page 1 Mod. 1375 DS1375-008E LBT20526 IPERTALK IP-PBX IP-PBX IPERTALK Sch./Ref. 1375/10 - 1375/11 - 1375/12 - 1375/13 Sch./Ref. 1375/10A - 1375/11A - 1375/12A - 1375/13A GUIDA RAPIDA PER L’UTILIZZO QUICK START GUIDE FOR USE...

  • Page 2: Table Of Contents

    ITALIANO 1. DESCRIZIONE GENERALE ........................3 2. CONTENUTO DELLA CONFEZIONE ....................... 3 3. DESCRIZIONE DEI COMPONENTI......................3 4. INSTALLAZIONE ............................4 5. DESCRIZIONE LED, CONNETTORI E PULSANTI ................... 6 LED DI ACCENSIONE (1) ....................... 6 LED DI STATO (2) ........................... 6 LED PORTA LAN (6) ........................

  • Page 3: Descrizione Generale

    1. DESCRIZIONE GENERALE iPerTAlk IP-PBX permette la gestione di impianti telefonici VoIP/SIP mediante l’interconnessione diretta verso operatori VoIP remoti. Per maggiori informazioni sull’intero sistema iPerTAlk, si consiglia di consultare il libretto di installazione e configurazione pubblicato sul sito https://www.urmet.com/it-it/sistemi/telefonia#/ alla categoria “Sistemi IP” oppure scansionando, con la fotocamera del proprio smartphone o tablet, il QR-Code in ultima pagina.

  • Page 4: Installazione

    4. INSTALLAZIONE ATTENZIONE: L’installazione del sistema deve essere eseguita esclusivamente da personale qualificato. Si consiglia di consultare le informazioni di Sicurezza nell’apposita sezione del presente libretto istruzione. Per effettuare la prima installazione del dispositivo, è necessario seguire i seguenti passi: Aprire lo sportello (4) facendolo scorrere verso l’esterno.
  • Page 5 Esercitando una lieve pressione, inserire la batteria (7) nell’alloggiamento batteria (8), seguendo la giusta polarità. Collegare l’alimentatore al connettore di alimentazione (9). Utilizzare, in base alla posizione del dispositivo, i fori di prerottura (A) di destra o di sinistra, predisposti per il passaggio del cavo dell’alimentatore.

  • Page 6: Descrizione Led, Connettori E Pulsanti

    5. DESCRIZIONE LED, CONNETTORI E PULSANTI LED DI ACCENSIONE (1) Colore del led Descrizione Verde fisso Dispositivo alimentato Led spento Dispositivo non alimentato LED DI STATO (2) Colore del led Descrizione Verde fisso Sistema funzionante con licenza installata Rosso fisso Sistema non funzionante 1 lampeggio Blu Connessione ad Internet non disponibile...

  • Page 7: Connessione Alla Rete

    • Verifica inoltre di disporre di una connettività Internet adeguata per supportare il numero di chiamate simultanee necessarie. La seguente tabella mostra le velocità necessarie per effettuare delle chiamate VoIP di buona qualità. Numero di chiamate simultanee Banda richiesta (upload & download) 85 kbps 174 kbps 358 kbps...

  • Page 8: Distanze Massime E Sezioni Cavi

    8. DISTANZE MASSIME E SEZIONI CAVI Tipologia di collegamento Distanza max Sezione min - max 100 m (*) CAT5e (#) (*) La distanza massima consentita è quella definita dalla norma IEEE 802.3 per le reti Fast Ethernet (100 Mb/s) con connessioni in cavo UTP CAT5, la quale prevede che tra due dispositivi Ethernet collegati tra loro non vengano superati i 100 m.
  • Page 9 6. Effettuando l’accesso in automatico viene visualizzata la pagina principale. 7. Sul menù superiore premere su Sistema e selezionare la voce Wizard, che permette la configurazione guidata e semplificata di tutti i parametri principali. Nella seguente tabella sono riportate le funzionalità configurabili di cui si possono trovare opportuni riferimenti nel libretto di installazione e configurazione.
  • Page 10 Se la licenza non è installata, il LED di stato alterna il colore VERDE fisso con TRE lampeggi ROSSI. La procedura di Reset non cancella la licenza nel caso sia stata installata in precedenza. 9. Procedere al caricamento della licenza dal proprio PC scegliendo il file di licenza, generato dal portale delle licenze (store.urmet.com) e premendo il tasto “Carica”.

  • Page 11: Accesso A Rete Telefonica

    13. Abilitare la funzione “Configurazione Automatica” e premere il pulsante Salva. 14. Collegare tutti i dispositivi telefonici alla rete e attendere. 15. I telefoni acquisiranno automaticamente un numero di interno nel sistema. • Se è disponibile un server DHCP nella rete: i telefoni acquisiranno automaticamente i parametri di rete senza nessuna operazione da parte dell’installatore.

  • Page 12: Modelli Sch. 1375/806 - 1375/812

    5. Premere il pulsante SALVA. Il dispositivo effettuerà il riavvio. Quando il dispositivo tornerà disponibile, il PC potrà raggiungere tutti i dispositivi presenti nella rete di VLAN. 10.2 MODELLI SCH. 1375/806 - 1375/812 Per configurare la modalità VLAN tramite l’interfaccia utente del telefono, seguire la seguente procedura: Premere Menu →...

  • Page 13: Modello Sch. 1375/816

    10.4 MODELLO SCH. 1375/816 Per configurare la modalità VLAN tramite l’interfaccia utente del telefono, seguire la seguente procedura: 1. Accedere al menù di configurazione tramite il tasto funzione Impostazioni 2. Selezionare la voce “Avanzate” relativa alla sezione “Rete”. 3. Selezionare il parametro VLAN, successivamente selezionare la voce WAN VLAN. 4.
  • Page 14 Modelli Sch. 1375/10A - /11A - /12A - /13A Tensione di ingresso alimentatore ....................110 ÷ 240 V~ Tensione di uscita alimentatore ......................12 V Assorbimento Max: ........................< 6W @ 25°C Temperatura: ..........................-5 °C a +45 °C Batteria: ............................... CR2032 Dimensioni: ........................

  • Page 15: English

    ENGLISH 1. GENERAL DESCRIPTION ........................16 2. CONTENT OF THE BOX ........................16 3. DESCRIPTION OF COMPONENTS ....................... 16 4. INSTALLATION ............................17 5. DESCRIPTION OF LEDS, CONNECTORS AND BUTTONS ..............19 POWER LED (1) ..........................19 STATUS LED (2) ........................... 19 LAN PORT LED (6) ........................

  • Page 16: General Description

    1. GENERAL DESCRIPTION iPerTAlk IP-PBX can be used to manage VoIP/SIP telephone installations by direct interconnection with remote VoIP operators. For more information on the entire iPerTAlk system, refer to the installation and configuration booklet published on https://www.urmet.com/en-us/Systems/telephony#/ section or by scanning, with the camera of your smartphone or tablet, the QR-Code on the last page.

  • Page 17: Installation

    4. INSTALLATION IMPORTANT: The system must be installed by qualified personnel only. Refer to the safety information in the appropriate section of this instruction booklet. For the first installation of the device, proceed as follows: Open flap (4) by making it slide outwards. Undo the screw using a Phillips screwdriver and remove the front cover.
  • Page 18 By exerting a slight pressure, insert the battery (7) in the battery housing (8), following the correct polarity. Connect the power supply to the power connector (9). According to the position of the device, use the pre-cut holes (A) on the right or on the left, arranged for passing through the power supply cable. Close the previously removed front cover with the screw.

  • Page 19: Description Of Leds, Connectors And Buttons

    5. DESCRIPTION OF LEDS, CONNECTORS AND BUTTONS POWER LED (1) LED colour Description Green fixed Device powered LED off Device not powered STATUS LED (2) LED colour Description Green fixed System working with installed license Red fixed System not working 1 blue flash Internet connection is not available (no communication with 1 green flash...

  • Page 20: Connection To The Network

    Number of concurrent calls Required bandwidth (upload & download) 85 kbps 174 kbps 358 kbps 696 kbps 7. CONNECTION TO THE NETWORK Follow the procedure below to make network connections. Connect one end of the Ethernet cable to the LAN port on the switch and the other end to the LAN port (6) of the device.

  • Page 21: Maximum Distances And Wire Sections

    8. MAXIMUM DISTANCES AND WIRE SECTIONS Type of connection Max. distance Min - max section 100 m (*) CAT5e (#) (*) The maximum permissible distance is that defined by IEEE 802.3 for Fast Ethernet networks (100 Mb/s) with UTP CAT5 connections, which establishes that the maximum distance between two Ethernet devices connected to each other must be 100 m.
  • Page 22 6. The main page will appear when logging on automatically. 7. On the top menu, press System and select the Wizard to proceed with the guided and simplified configuration of all main parameters. The following table lists the configurable features. Refer to the installation and configuration booklet for more information.
  • Page 23 If the license is not installed, the status LED alternates fixed GREEN and three RED flashes. The reset procedure will not delete the license if it was previously installed. 9. Proceed by loading the license from the PC by selecting the file license, generated by the license portal (store.urmet.com) and pressing “Upload”.

  • Page 24: Access To The Telephone Network

    12. Select step 3 “VoIP telephones”. 13. Enable the “Automatic Configuration” function and press Save. 14. Connect all telephone devices to the network and wait. 15. The telephones will automatically acquire an extension number in the system. • If a DHCP server is available in the network, the telephones will automatically acquire the network parameters without any operation by the installer.

  • Page 25: Models Ref. 1375/806 - 1375/812

    5. Press SAVE. The device will reboot. When the device becomes available again, the PC will be able to reach all the devices present in the VLAN network. 10.2 MODELS REF. 1375/806 - 1375/812 To configure the VLAN mode through the phone user interface, follow the procedure below: 1.

  • Page 26: Modello Ref. 1375/816

    10.4 MODEL REF. 1375/816 To configure the VLAN mode through the phone user interface, follow the procedure below: 1. Access the configuration menu via the Settings function key. 2. Select the “Advanced” item relating to the “Network” section. 3. Select the VLAN parameter, then select the WAN VLAN. 4.
  • Page 27 Models Ref. 1375/10A - /11A - /12A - /13A Power supply input voltage: ......................110 ÷ 240 V~ Power supply output voltage: ......................12 V Max consumption: ........................< 6W @ 25°C Operating Temperature: ......................-5 °C a +45 °C Battery ..............................CR2032 Dimensions: ........................
  • Page 28 Per maggiori informazioni sull’installazione, la configurazione e l’utilizzo del sistema iPerTAlk scaricare il Libretto di installazione e configurazione e la Guida utente scansionando il QR Code riportato di seguito. http://qrcode.urmet.com/default.aspx?prodUrmet=142687&lingua=it For more information on the installation, configuration and use of the iPerTAlk system, download the Installation and configuration manual and User Guide by scanning the QR Code shown below.
