HIKOKI M 1808DA Handling Instructions Manual

Cordless trimmer
Hide thumbs Also See for M 1808DA:
Table of Contents

Advertisement

Quick Links

Download this manual
充电式木工修边机

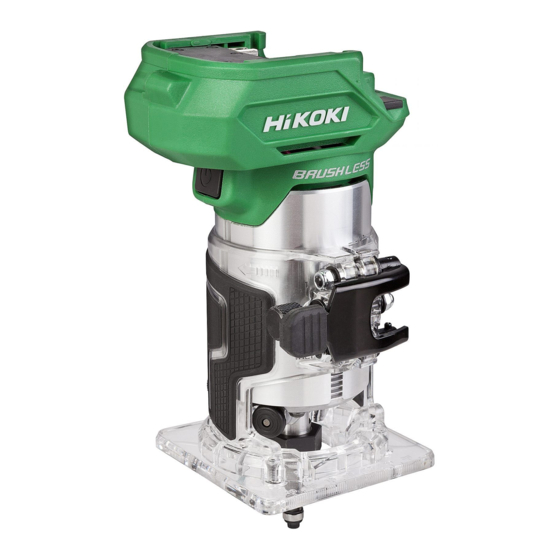

Cordless trimmer
M 1808DA
保留备用
Keep for future reference
使用说明书
Handling instructions

Advertisement

Chapters

Table of Contents
loading
Need help?

Need help?

Do you have a question about the M 1808DA and is the answer not in the manual?

Questions and answers

Related Manuals for HIKOKI M 1808DA

Summary of Contents for HIKOKI M 1808DA

  • Page 1 充电式木工修边机 Cordless trimmer M 1808DA 保留备用 Keep for future reference 使用说明书 Handling instructions...

  • Page 2: Table Of Contents

    中文 目次 电动工具通用安全警告.......2 电池的拆卸／安装法.........11 充电式木工修边机安全警告.....4 充电..............11 其他安全警告...........5 USB 设备的充电方法 .........14 锂离子电池使用注意事项......6 使用前...............15 锂离子电池运输..........7 安装和拆卸钻头...........15 USB 设备连接器使用注意事项 ....8 作业之前............16 符号...............8 操作..............21 零件名称.............8 操作注意事项..........26 规格...............9 维护和检查.............27 标准附件............10 故障排除............29 用途..............10 选择附件............32 电动工具通用安全警告 警告！ 阅读所有警告和所有说明。 不遵照以下警告和说明会导致电击、着火和／或严重伤害。 保存所有警告和说明书以备查阅。 在所有下列的警告中术语“电动工具”指市电驱动（有线）电动工具或电池驱 动（无线）电动工具。 1) 工作场地的安全 a) 保持工作场地清洁和明亮。 混乱和黑暗的场地会引发事故。 b) 不要在易爆环境，如有易燃液体、气体或粉尘的环境下操作电动工具。...
  • Page 3 中文 d) 不得滥用电线。绝不能用电线搬运、拉动电动工具或拔出其插头。 使电线远离热源、油、锐边或运动部件。 受损或缠绕的软线会增加电击危险。 e) 当在户外使用电动工具时，使用适合户外使用的外接软线。 适合户外使用的软线将减少电击危险。 f) 如果在潮湿环境下操作电动工具是不可避免的，应使用剩余电流动作保 护器（ＲＣＤ） 。 使用ＲＣＤ可减小电击危险。 3) 人身安全 a) 保持警觉，当操作电动工具时关注所从事的操作并保持清醒。 当你感到疲倦，或在有药物、酒精或治疗反应时，不要操作电动工具。 在操作电动工具时瞬间的疏忽会导致严重人身伤害。 b) 使用个人防护装置。始终佩戴护目镜。 安全装置，诸如适当条件下使用防尘面具、防滑安全鞋、安全帽、听力 防护等装置能减少人身伤害。 c) 防止意外起动。确保开关在连接电源和／或电池盒、拿起或搬运工具时 处于关断位置。 手指放在已接通电源的开关上或开关处于接通时插入插头可能会导致危 险。 d) 在电动工具接通之前，拿掉所有调节钥匙或扳手。 遗留在电动工具旋转零件上的扳手或钥匙会导致人身伤害。 e) 手不要伸展得太长。时刻注意立足点和身体平衡。 这样在意外情况下能很好地控制电动工具。 f) 着装适当。不要穿宽松衣服或佩戴饰品。让衣服、手套和头发远离运动 部件。 宽松衣服、佩饰或长发可能会卷入运动部件中。 g) 如果提供了与排屑、集尘设备连接用的装置，要确保它们连接完好且使 用得当。...

  • Page 4: 充电式木工修边机安全警告

    中文 d) 将闲置不用的电动工具贮存在儿童所及范围之外，并且不要让不熟悉电 动工具或对这些说明不了解的人操作电动工具。 电动工具在未经培训的用户手中是危险的。 e) 保养电动工具。检查运动件是否调整到位或卡住，检查零件破损情况和 影响电动工具运行的其他状况。如有损坏，电动工具应在使用前修理好。 许多事故由维护不良的电动工具引发。 f) 保持切削刀具锋利和清洁。 保养良好的有锋利切削刃的刀具不易卡住而且容易控制。 g) 按照使用说明书，考虑作业条件和进行的作业来使用电动工具、附件和 工具的刀头等。 将电动工具用于那些与其用途不符的操作可能会导致危险。 5) 电池式工具使用和注意事项 a) 只用制造商规定的充电器充电。 将适用于某种电池盒的充电器用到其他电池盒时会发生着火危险。 b) 只使用配有特制电池盒的电动工具。 使用其他电池盒会发生损坏和着火危险。 c) 当电池盒不用时， 将它远离其他金属物体， 例如回形针、 硬币、 钥匙、 钉子、 螺钉或其他小金属物体，以防一端与另一端连接。 电池端部短路会引起燃烧或火灾。 d) 在滥用条件下，液体会从电池中溅出 ； 避免接触。如果无意间碰到了， 用水冲洗。如果液体碰到了眼睛，还要寻求医疗帮助。 从电池中溅出的液体会发生腐蚀或燃烧。 6) 维修 a) 将你的电动工具送交专业维修人员，使用同样的备件进行修理。...

  • Page 5: 其他安全警告

    中文 4. 小心操作钻头。 5. 操作前，请仔细检查钻头是否破裂或损坏。立即更换破裂或损坏的钻头。 6. 避免割到铁钉。操作前，请检查并拆下工作材料上的所有铁钉。 7. 操作时请确保牢牢握住工具。否则可能导致事故或受伤。 （第 24 页的图 31） 8. 须将手远离电动工具旋转部分。 9. 打开开关前，确保钻头未接触工作材料。 10. 让工具先运转一会，再将其用于实际工作材料上。振动或摆动可能表明钻头 安装不当，请注意。 11. 注意钻头的旋转方向和送入方向。 12. 作业时请勿离开电动工具。该电动工具仅支持手持作业。 13. 从工作材料上移除工具之前，务必先将其关闭并等待钻头完全停止。 14. 操作后切勿立即触摸钻、轴、夹头螺母和夹头锥：可能会因过烫而灼伤皮 肤。 15. 更换钻头或进行任何调整后，请确保已牢固旋紧弹性夹头和其他任何调整装 置。 松动的调整装置可能会意外移动，从而导致失控，此时松动的旋转部件会被 大力抛出。 16. 保证作业全程佩戴安全护目镜。 17. 由于充电式电动工具是电池供电的，因此请注意工具可能会随时开始运转。 18. 使用柄直径适合工具速率的钻。 19.

  • Page 6: 锂离子电池使用注意事项

    中文 11. 请勿使用工具或电池端子（电池安装部位）明显变形的产品。 否则，安装电池后可能会短路，造成冒烟或起火。 12. 请清除工具端子（电池安装部位）上的削屑和灰尘。 ○ 使用前，请确保电池上没有堆积削屑和灰尘。 ○ 在使用过程中，请尽量避免工具上的削屑或灰尘掉落到电池上。 ○ 暂停不使用工具时或使用后，应将工具存放在不会掉落削屑或灰尘的地方。 否则可能短路，造成冒烟或起火。 13. 请在-5－40℃环境下使用本工具及电池。 锂离子电池使用注意事项 为延长使用期限，锂离子电池备配停止输出的保护功能。 若是在使用本产品时发生下列 1 和 3 的情况，即使按下开关，马达也可能停止。 这并非故障，而是启动保护功能的结果。 1. 在残留的电池电力即将耗尽时，马达会停止。 在这种情况下，请立即予以充电。 2. 若工具超过负荷，马达亦可能停止。在这种情况下，请松开工具的开关，试 着消除超过负荷的原因。之后您就可以再度使用。 3. 若电池在过载工作情况下过热，电池电力可能会中止。 在这种情况下，请停止使用电池，让电池冷却。之后您就可以再度使用。 此外，请留心下列的警告及注意事项。 警告！ 为防止发生电池漏电、发热、冒烟、爆炸及提前点燃，请确保留意下列事项。 1. 确保电池上没有堆积削屑及灰尘。 ○ 在工作时确定削屑及灰尘没有掉落在电池上。 ○ 确定所有工作时掉落在电动工具上的削屑和灰尘没有堆积在电池上。 ○...

  • Page 7: 锂离子电池运输

    中文 11. 如有电池渗漏、异味、发热、褪色或变形，或在使用、充电或存放时出现任 何异常，请立即将它从装备或电池充电器拆下，并停止使用。 12. 请勿浸泡电池或让任何液体流入电池内部。导电液体进入（如水） ，可能造 成电池损坏，甚至可导致火灾或爆炸。将电池存放在阴凉、干燥的地方，远 离易燃物品。必须避免将电池置于腐蚀性气体环境中。 注意！ 1. 若电池渗漏出的液体进入您的眼睛，请勿搓揉眼睛，并以自来水等干净清水 充分冲洗，立刻送医。 若不加以处理，液体可能会导致眼睛不适。 2. 若液体渗漏至您的皮肤或衣物，请立即以自来水等清水冲洗。 上述情况可能会使皮肤受到刺激。 3. 若初次使用电池时发现生锈、 异味、 过热、 褪色、 变形及／或其它异常情况时， 请勿使用并将该电池退还给供货商或厂商。 警告！ 通风孔 如果有导电异物进入锂电池，可能发生短路，并有发 电池盖 生火灾危险的可能。请在贮存电池时，遵守如下事项。 ○ 请不要在电池盒内放置导电物体，如钉子、钢丝、 插销 铜丝或其他电线。 ○ 或者将电池装在电动工具中，或者在牢固按入电池 电池 端子 盖并挡住通风孔后再存放，以防止短路（图 1） 。 图...

  • Page 8: Usb 设备连接器使用注意事项

    中文 USB 设备连接器使用注意事项 发生意外情况时，本产品连接的 USB 中保存的数据可能发生损坏或丢失。使用 本产品前，请务必备份 USB 设备中的数据。 请注意，如 USB 设备中存储的数据发生损坏、丢失或连接的设备发生损坏，本 公司概不负责。 符号 警告！ 如下所示的符号用于本机。使用前请务必理解其含意。 为降低伤害风险，用户必须阅 空载转速 读使用说明书 /min 每分钟的振动次数 直流电 额定电压 警告 零件名称 1. 充电式木工雕刻机（M1808DA） 电池 端盖 标牌 扳机按钮 捏手螺栓 （A） 刻度盘 固定螺母 开关面板 电机 锁销 电源按钮 固定杆 剩余电池电量...
  • Page 9 中文 2. 电池 ( 选购件 ... 单独出售 ) 3. 电池充电器 ( 选购件 ... 单独出售 ) 充电指示灯 通风口 电线 通气孔 电池盖 插销 导轨 机身 端子 电池 铭牌 <BSL1850C> <UC18YSL3> 图 4 图 5 规格 电动工具 型式 M1808DA 电压 弹性夹头容量 6.35mm 空载速度 10000－30000/min BSL1850C ：...

  • Page 10: 标准附件

    中文 标准附件 除了主机 (1 台 ) 外，产品包中还包括表中所列的附件。 表 1 M1808DA (NN) 1/4" 夹头锥 木工修边机导轨 直导架 模板导架 碎屑收集套件 23mm 扳手 用途 ○ 木工工作的重点是开槽和斜切。 例如开槽、斜切、切割、仿形切削、雕刻、仿形切割、组合等。...

  • Page 11: 电池的拆卸／安装法

    中文 电池的拆卸／安装法 1. 电池的拆卸法 插入 拉出 电池 请先紧抓住把手，然后再推压电池插销 （２个）以拆下电池（图 6） 。 注意！ 端盖 切勿使电池短路。 2. 电池的安装法 按 插入电池时请注意极性 （图 6） 插销 图 6 充电 电池 使用电动工具之前，按下述方法将电池进行充电。 1. 将充电器的电源线连接到插座。 将 充 电 器 插 头 连 接 到 插 座 时， 指 示 灯 闪 烁 红 色 充电指示灯...
  • Page 12 中文 表 2 充电指示灯的指示状态 点亮 0.5 秒钟。不点亮 闪烁 充电前 0.5 秒钟。 （熄灭 0.5 秒钟） 插入电源 ( 红 ) 点亮 0.5 秒钟。不点亮 1 秒 闪烁 钟。 （熄灭 1 秒钟） 电池电量低于 50% ( 蓝 ) 点亮 1 秒钟。不点亮 充电时 闪烁 0.5 秒钟。 （熄灭 0.5 秒钟） 电池电量低于 80% ( 蓝...
  • Page 13 中文 (2) 可充电电池温度和充电时间相关资料 温度和充电时间如表 3 所示。 表 3 充电器 UC18YSL3 电池类型 锂离子电池 电池可充电 0℃－50℃ 温度 14.4 充电电压 多电压 BSL14xx 系列 BSL18xx 系列 系列 （4 节） （8 节） （5 节） （10 节） （10 节） 电池 充电时 BSL1815S : 15 BSL1415S : 15 间（环...

  • Page 14: Usb 设备的充电方法

    中文 (2) 避免在高温环境中充电。 使用后可充电电池的温度将迅速升高。若使用后立即对这种电池进行充电， 其内部化学物质会劣化，电池使用寿命将缩短。请稍等片刻，待电池冷却后 再进行充电。 注意！ ○ 如果电池长时间放置在阳光直射的地方或者刚刚使用完毕时，电池会变 热。如果此时对电池充电，充电器的充电指示灯会点亮 0.3 秒钟，然后熄灭 0.3 秒钟（熄灭 0.3 秒钟） 。此时请等待电池冷却后再开始充电。 ○ 充电指示灯闪动 ( 闪动间隔为 0.2 秒钟 ) 时，请检查充电器的电池连接器内 是否有异物并加以清除。如没有异物，则可能是电池或充电器发生了故障。 请将其送往当地授权服务中心。 USB 设备的充电方法 警告！ ○ 使用之前请检查 USB 连接线缆是否有破损或损坏。 使用有破损或损坏的 USB 线缆可能会导致冒烟或着火。 ○ 不使用产品时，请用橡胶盖封好 USB 端口。 USB 端口中落入灰尘等可能会导致冒烟或着火。...

  • Page 15: 使用前

    中文 (3) 充电完成时 ○ 检查 USB 设备以检验充电状态。 橡胶盖 ○ 从插座中拔下电源线。( 图 10) ○ 用橡胶盖盖住 USB 端口。 USB 端口 USB 线 图 10 使用前 警告！ 为避免引发严重事故，请按下位于开关面板上的电源按钮关闭电源，然后取 出电池。 检查工作区域环境。 检查工作区域，确保没有杂物且不杂乱。 请勿使无关人员靠近。确保照明和通风充足。 安装和拆卸钻头 警告！ 为避免引发严重事故，请按下位于开关面板上的电源按钮关闭电源，然后取 出电池。 使用随附的 23mm 扳手拧紧夹头螺母。 使用非随附的工具可能会导致过紧或过松，从而引发人身伤害。 1. 使用锁销安装 (1) 从主体上拆下底座组件。 (2) 将钻头深深地插入夹头锥孔中。...

  • Page 16: 作业之前

    中文 2. 不使用锁销安装 (1) 从主体上拆下底座组件。 (2) 将钻头深深地插入夹头锥孔中。 （距夹头螺母侧 23mm 15mm 以上。 ） 扳手 13mm (3) 使用 13mm 扳手固定轴，并用随附的扳手拧紧夹 旋紧 扳手 头螺母。( 图 12) (4) 调整底座组件的小齿轮后，将拆下的底座组件安 装到主体外壳上的齿条上。然后将固定杆向固定 拧松 夹头螺母 侧倾斜，并牢牢固定底座组件。 钻头 图 12 拆卸钻时，请按照与安装钻相反的步骤操作。 注 : ○ 确保在钻插入时，拧紧夹头螺母。如钻未放置到位就拧紧夹头锥，夹头锥可 能会变形。 ○ 确保在拧紧夹头锥后，锁销没有插入轴中。否则会导致锁销和轴损坏。 ○...
  • Page 17 中文 (1) 将固定杆朝拆卸侧倾斜，然后从主体上拆下底座组件。 （图 14-a） (2) 旋转 180 度，放回底座组件，然后将固定杆朝固定侧倾斜。 （图 14-b） 拔出 拆卸 齿条部分 小齿轮 固定杆 图 14 2. 固定强度调整方法 固定强度降低时，调整如下。 将固定杆朝固定侧倾斜，然后使用套筒扳手（8mm）拧紧固定螺母（两处） 。 ( 图 15-a) 固定好，使底座组件的上下间隙“A”一致。 （图 15-b） 固定螺母 拧松 固定 固定杆 旋紧 套筒扳手（8mm） 图 15 注 : 如果固定杆的操作负荷过重，则固定强度过大。 此时可能会损坏零件，...
  • Page 18 中文 3. 调整切削深度 (1) 将工具置于平坦的木质表面上。 (2) 将固定杆朝拆卸侧倾斜，然后转动捏手螺 栓 （A） 降低本装置， 直至钻的前端轻抵材料。 拆卸 在该位置处，可读取上端刻度。( 图 16) (3) 向上转动捏手螺栓（A） ，根据读取位置将 固定杆 刻度调整到所需的切割深度。 注 : 请将单次的切割深度限制在 5mm 以内。 捏手螺栓（A） 刻度片 4. 引导木工修边机 底座组件 警告！ 上端 为避免引发严重事故，请按下位于开关面 板上的电源按钮关闭电源，然后取出电池。 ＜样板导轨＞ 对于不同材料的相同形状，使用样板来处 理非常便利。 （这时，可使用 6.35×6.35mm 的直钻。 ） 图...
  • Page 19 中文 将样板固定到工件上。以样板导轨沿样板移 动的方式送入木工修边机，如图 19 所示。 样板 ＜木工修边机导轨＞ 该导轨十分便利于胶合板的修边和做斜边等材料加工。 (1) 用捏手螺栓 （B） 将木工修边机导轨安装在底座组件上。 (2) 松开捏手螺栓（B）以上下移动木工修边机导轨。 (3) 松开捏手螺栓 （C） 并转动停止螺钉以移动导销。 (图 20) 移动导销后，拧紧捏手螺栓（C） ，将其固定。 图 19 (4) 如图 21 所示，将底座组件底部牢牢连接到材料的处 理表面。将导销与材料一起送入木工修边机。 垫圈 (A) 捏手螺栓 （B） 停止螺钉 导销 捏手螺栓 （C） 木工修边机导轨 木工修边机导轨 主体进给方向 图...
  • Page 20 中文 (3) 如图 23 所示，将底座组件底部牢牢连接到材 料的处理表面。送入木工修边机，同时使导面 保持在材料表面上。 注 : 使用直导架时，请务必将其安装在送入方向的右 直导架 侧。这样有利于和工作材料的侧面保持齐平。 ○ 用导轨架更换直导轨后，该工具可用于圆形切割 主体进给方向 工作。 图 23 [ 加工范围（旋入口至钻中心的距离）] 螺栓 最小 ： 84mm 最大 ： 182mm 导轨架 请注意，无法加工尺寸为102－124mm和 143－158mm的圆。 (1) 转动蝶形螺母并拆下螺栓和垫圈（2 片） 。 垫圈 (2) 翻转直导轨的顶部和底部并将其安装到导轨 直导架 波形垫圈 架上。( 图 24) 蝶形螺母...
  • Page 21 中文 (3) 工具安装方式与直线加工相同。 (4) 将直导轨的孔对准圆形加工的中心位置，并用直径 主体进 小于 6mm 的铁钉作为旋转轴牢牢固定。 给方向 将主体向右旋转。( 图 26) ＜碎屑收集套件＞ 连接碎屑收集套件的吸尘器进行除尘。 (1) 将碎屑收集器内侧的突出部分嵌入底座组件前左下方的 铁钉 定位孔中，并安装好以盖住底座组件的前部。( 图 27-a) （旋转轴） (2) 使用随附的捏手螺栓（D）将碎屑收集器孔固定到机身 图 26 的螺丝孔中。 （图 27-b） 定位孔 捏手螺栓 （D） 螺丝孔 集尘器装置 突出部分 图 27 操作 警告！ ● 为避免引发严重事故，请按下位于开关面板上的电源按钮关闭电源，然后取 出电池。...
  • Page 22 中文 电源按钮 1. 开关操作 按下电源按钮后再按下开关按钮，本装 剩余电池电量 置运行。( 图 28) 指示灯 有关按钮控件的规格，请参见图 29。 剩余电池电量指示灯和 LED 灯与电源按 钮联动。 按下 如果电源打开且约 10 秒内未操作工具， 则电源将自动关闭，剩余电池电量指示 灯和 LED 灯也同时关闭。 LED 灯 扳机按钮 按下 图 28...
  • Page 23 中文 电源按钮 按下 电源打开 剩余电池电量 LED 灯 指示灯 扳机按钮 10 秒内无操作 按下 按下 电动机运转 电源断开。 按下 按下 电源断开。 电动机停止 图 29...
  • Page 24 中文 注意！ 请勿直视 LED 灯光。持续或直接暴露在 LED 灯光下可能会导致视力受损。 2. 调节转速 M1808DA 装有允许转速变化的电子控制系统。如 图 30 所示， 拨盘位置“1”表示最小速度， 位置“6” 表示最大速度。 3. 切割操作 刻度盘 注意！ 加工材料的一侧时，确保待加工侧位于材料送入方 向上钻头的左侧。 将待加工侧放在钻头的右侧会与钻头的旋转方向相 反，并可能导致电动机停止。在这种情况下，负载 图 30 过高可能会导致故障。 注 : ○ 请勿在电动机旋转时按下锁销。此外，请勿在按下锁销的同时打开工具。 否则可能会损坏锁销和 / 或电枢轴并导致人身伤害。 ○ 请将单次切割的切割深度限制在 5mm 以内。 ○ 切割深槽时，需重复切割两三次。 深切操作会使工具难以控制，并可能使电动机过载，从而导致故障。...
  • Page 25 中文 (2) 钻顺时针旋转（底座组件上标示 工作材料 的箭头方向） 。为达到最佳切割效 果，请按照图 32 中所示的进给方 向进给木工修边机。 内周切削 （顺时针） 外周切削 （逆时针） 钻头的旋转 木工修边机进给 图 32 4. 灯警示信号 ( 图 33) 本产品具有旨在保护工具本身和电池的功能。 如表 4 所示，拉动开关后，如果在操作过程中激活任意保 护功能，LED 灯将闪烁。当任何安全功能被触发时，手指 立即从开关上离开，并按照更正措施中描述的说明操作。 图 33 表 4 保护功能 LED 灯显示 正确步骤 开启 0.1 秒 / 关闭 0.1 秒 过载保护...

  • Page 26: 操作注意事项

    中文 5. 关于剩余电量指示灯 电源打开时，剩余电池电量指示灯亮起，可检查电池的剩余电量。 （图 34） 表 5 显示剩余电池电量指示灯和电池剩余电量的状态。 表 5 指示灯状态 电池剩余电量 电池剩余电量充足。 电池剩余一半电量。 电池剩余电量即将耗尽。 请尽快对电池进行充电。 剩余电量不足 注 : ○ 如果剩余电池电量指示灯中仅剩一盏闪烁， 则表明剩余电池电量很低。电池应尽快充 电。 ○ 请勿强烈撞击或破坏显示面板。否则可能 会导致故障。 环境温度和电池特性不同，则所显示的电 池剩余电量也会有些许不同，以上内容仅 电源按钮 供参考。 图 34 操作注意事项 连续工作后，机器需要静止一段时间 (1) 电动工具内装有温度保护电路以保护电动机。 长时间连续作业可能会导致机器温度升高、触发温度保护电路并自动停止作 业。 在此情况下，请在电动工具冷却后再继续使用。 (2) 请在长时间连续作业后或更换电池后，使机器静止...

  • Page 27: 维护和检查

    中文 维护和检查 警告！ 检查或维护前，请务必关闭开关并取出电池。 1. 检查钻头 长期使用较钝或损坏的钻头将降低切割效率，且可能导致电动机过载。查出 钻头有磨损时，请立即更换新钻头。 注意！ 若使用较钝的钻头作业，则切割时产生的反作用力会增加。请避免使用未经 维修的较钝钻头。 2. 检查螺丝 定期检查所有螺丝，确保螺丝已充分拧紧。如果螺丝松动，请立即重新拧紧。 警告！ 使用螺丝松动的木工修边机十分危险。 3. 电动机的维护 电动机绕线是电动工具的“心脏部”应仔细检查有无损伤，是否被油液或水 沾湿。 4. 查看灰尘 警告！ 为防止吸入灰尘或刺激眼睛，使用气 气枪 电池滑槽 枪清洁时，请佩戴好安全护目镜和防 尘面罩。 使用气枪或其他类似工具清除粘附在 电源按钮 机身上的材料、碎屑等（尤其是图 35 所示部位） ，并用柔软的干布或蘸有肥 通气孔 皂水的布擦拭。 扳机按钮 请勿使用漂白剂、氯、汽油或稀释剂， 齿条部分 因为可能会损坏塑料。 （图 35） 夹头锥和夹头螺母...
  • Page 28 7. 收藏 存放在 40 度以下儿童够不到的地方。 注 : 存放锂离子电池 存放锂离子电池前，确保其已充满电。 电池在低电量的状态下长时间存放 (3 个月或更长 )，可能会导致电池性能劣 化，使用时间明显减少或无法进行充电。 但是，即使是使用时间明显减少的电池，通过反复充电和使用 2 ～ 5 次，有 时也可恢复使用时间。 若反复充电和使用后电池的使用时间仍非常短，请认作为电池已达到了使用 寿命并更换新的电池。 8. 服务与维修 所有优质电动工具都将因正常使用磨损进行维修或更换部件。为确保维修 或更换的部件仅为 HiKOKI 授权的更换部件，所有维修及修理工作仅限由 HiKOKI 授权的维修中心进行。 注意！ 在操作和维修电动工具时，必须遵守贵国制定的安全的有关规则和标准。 关于 HiKOKI 牌无线电动工具的重要通知 ： 请确保始终使用我们指定的正版电池。如果使用我们指定以外的电池，或对电 池进行拆卸和改动（例如拆卸和更换电池组件或其他内部部件） ，那么我们无 法保证我们无线电动工具的安全性和使用性能。...

  • Page 29: 故障排除

    中文 故障排除 警告！ ● 为避免意外启动造成人身伤害，在进行任何调整之前，请关闭开关并从电源 上拔下插头或从主体中取出电池。 ● 所有电气或机械维修仅可由有资格的维修技术人员进行。联系 HiKOKI 授权 服务中心。 1. 电动工具 现象 可能的原因 解决办法 工具不运转 电池电量耗尽 给电池充电。 电池没装好。 将电池推入，直至听到咔嗒 声为止。 电源断开。 按电源按钮打开电源。 工具突然停下来 工具负载过重 解决导致负载过重的问题。 在操作过程中，减轻所施加 的压力。 电池或工具过热 使工具和电池彻底冷却。 剩余电量不足 为电池充电。 锯割效果不佳 钻头磨损或缺齿。 更换新钻头。 弹性夹头松动。 拧紧弹性夹头。 剩余电池电量指示 表示电池剩余电量很低。...
  • Page 30 即使电池完全充 电池的使用寿命已耗尽。 请更换新电池。 电，电池的使用寿 命也会逐渐缩短。 电池的充电时间较 电池、充电器或周围环境的 请在室内或温暖的环境中充 长。 温度过低。 电。 充电器的排气孔堵塞，导致 请勿堵塞排气孔。 其内部部件过热。 冷却扇未运转。 请联系 HiKOKI 授权服务中 心进行维修。 USB 电源灯熄灭， 电池剩余电量低。 用电量充足电池替换它。 USB 设备停止充 将充电器的电源插头插入电 电。 插座中。 即使 USB 设备充电 USB 电源灯点亮呈绿色，提 这种情况不属于故障。 完毕，USB 电源灯 示可进行 USB 充电。 也不熄灭。...
  • Page 31 中文 现象 可能的原因 解决办法 USB 设备在中途暂 使用电池作为电源对 USB 设 这种情况不属于故障。 停充电。 备进行充电时，充电器插入 充电器与电源间存在差异 电插座。 时，USB 将暂停充电约 5 秒 钟。 使用电源插座作为电源对 USB 设备进行充电时，电池 插入充电器。 电池和 USB 设备同 电池已完全充电。 这种情况不属于故障。 时充电时，USB 设 检查电池是否已充电完成 备将在中途暂停充 时，充电器将暂停 USB 充电 电。 约 5 秒钟。 电池和 USB 设备 电池剩余电量已不足。...

  • Page 32: 选择附件

    中文 选择附件 根据特定作业选择适合的附件。 有关详细信息请联系 HiKOKI 授权服务中心。 产品编号 : 377117 产品编号 : 377133 夹头锥 6mm 夹头锥 8mm 产品编号 : 377127 产品编号 : 377129 产品编号 : 377128 产品编号 : 377126 产品编号 : 377131 18V (Li-ion) BSL36A18 UC18YSL3 电池 (14.4V－18V) Charger 产品编号 : 329897...

  • Page 33: General Power Tool Safety Warnings

    English CONTENTS GENERAL POWER TOOL SAFETY WARNINGS ........33 CORDLESS TRIMMER SAFETY WARNINGS ..........36 ADDITIONAL SAFETY WARNINGS ............. 37 CAUTION ON LITHIUM-ION BATTERY ............38 REGARDING LITHIUM-ION BATTERY TRANSPORTATION ...... 40 USB DEVICE CONNECTION PRECAUTIONS ..........40 SYMBOLS ....................40 NAME OF PARTS..................
  • Page 34 English Electrical safety a) Power tool plugs must match the outlet. Never modify the plug in any way. Do not use any adapter plugs with earthed (grounded) power tools. Unmodifi ed plugs and matching outlets will reduce risk of electric shock. b) Avoid body contact with earthed or grounded surfaces, such as pipes, radiators, ranges and refrigerators.
  • Page 35 English g) If devices are provided for the connection of dust extraction and collection facilities, ensure these are connected and properly used. Use of dust collection can reduce dust-related hazards. Power tool use and care a) Do not force the power tool. Use the correct power tool for your application. The correct power tool will do the job better and safer at the rate for which it was designed.

  • Page 36: Cordless Trimmer Safety Warnings

    English d) Under abusive conditions, liquid may be ejected from the battery; avoid contact. If contact accidentally occurs, fl ush with water. If liquid contacts eyes, additionally seek medical help. Liquid ejected from the battery may cause irritation or burns. Service a) Have your power tool serviced by a qualifi...

  • Page 37: Additional Safety Warnings

    English 15. After changing the bits or making any adjustments, make sure the collet chuck and any other adjustment devices are securely tightened. Loose adjustment device can unexpectedly shift, causing loss of control, loose rotating components will be violently thrown. 16.

  • Page 38: Caution On Lithium-Ion Battery

    English ○ When suspending operation or after use, do not leave the tool in an area where it may be exposed to falling swarf or dust. Doing so could cause a short circuit that could result in smoke emission or ignition.
  • Page 39 English 11. If there is battery leakage, foul odor, heat generated, discolored or deformed, or in any way appears abnormal during use, recharging or storage, immediately remove it from the equipment or battery charger, and stop use. 12. Do not immerse the battery or allow any fl uids to fl ow inside. Conductive liquid ingress, such as water, can cause damage resulting in fi...

  • Page 40: Regarding Lithium-Ion Battery Transportation

    English REGARDING LITHIUM-ION BATTERY TRANSPORTATION When transporting a lithium-ion battery, please observe the following precautions. WARNING Notify the transporting company that a Power Output package contains a lithium-ion battery, inform the company of its power output and 2 to 3 digit number follow the instructions of the transportation company when arranging transport.

  • Page 41: Name Of Parts

    English NAME OF PARTS Cordless trimmer (M1808DA) Battery Head cover Name plate Knob bolt (A) Switch button Dial Fixing nut Switch panel Motor Lock pin Power button Lock lever Remaining battery Lock lever indicator lamp Pinion Shaft Knob bolt (A) Rack portion Base ass'y Collet nut...

  • Page 42: Specifications

    English SPECIFICATIONS POWER TOOL Model M1808DA Voltage 18 V Collet chuck capacity 6.35 mm No-load speed 10000–30000 /min BSL1850C: Li-ion 18 V Battery (5.0 Ah, 5 cells) 1.7 kg Weight (BSL1850C and dust collector attached) NOTE Available bit: Straight bits, Flush trimming bits, Chamfering bits, Round-over bits, Rabbeting bits, Dovetail bits.

  • Page 43: Standard Accessories

    English STANDARD ACCESSORIES In addition to the main unit (1 unit), the package contains the accessories listed in the below. Table 1 M1808DA (NN) 1/4" Collet cone Trimmer guide Straight guide Template guide Dust collector set 23 mm Wrench APPLICATIONS ○...

  • Page 44: Battery Removal/Installation

    English BATTERY REMOVAL/INSTALLATION Insert Pull out Battery removal Hold the handle tightly and push the battery Battery latches (2 pcs.) to remove the battery (Fig. 6). CAUTION Head cover Never short-circuit the battery. Push Battery installation Insert the battery while observing its Latch polarities (Fig.
  • Page 45 English Table 2 Indications of the charge indicator lamp Lights for 0.5 seconds. Does Before Blinks not light for 0.5 seconds. Plugged into power charging (RED) (off for 0.5 seconds) source Lights for 0.5 seconds. Does Blinks not light for 1 second. Battery capacity at less (BLUE) (off...
  • Page 46 English Regarding the temperatures and charging time of the rechargeable battery The temperatures and charging time will become as shown in Table 3. Table 3 Charger UC18YSL3 Type of battery Li-ion Temperatures at which the 0°C–50°C battery can be recharged Charging 14.4 voltage...

  • Page 47: How To Recharge Usb Device

    English How to make the batteries perform longer. Recharge the batteries before they become completely exhausted. When you feel that the power of the tool becomes weaker, stop using the tool and recharge its battery. If you continue to use the tool and exhaust the electric current, the battery may be damaged and its life will become shorter.

  • Page 48: Before Use

    English Connect the USB cable. (Fig. 9) Pull back the rubber cover and fi rmly plug in a commercially available USB Rubber cover cable (appropriate to the device being charged) into the USB port. USB port When charging is completed USB cable ○...

  • Page 49: Prior To Operation

    English Fit the removed base ass'y to the rack provided on the body's outer housing after adjusting the pinion of the base ass'y thereto. Then tilt the lock lever towards the fi x side, and fi x the base ass'y securely. When removing the bits, do so by following the steps for installing bits in reverse order.
  • Page 50 English Tilt the lock lever towards the remove side, and remove the base ass’y from the body. (Fig. 14-a) Rotate 180 degrees, and place back in the base ass'y, then tilt the lock lever towards the fi x side. (Fig. 14-b) Pull out Remove Rack portion...
  • Page 51 English Adjusting depth of cut Place the tool on a fl at wood surface. Tilt the lock lever towards the remove side, and turn knob bolt (A) to lower the unit until the tip of Remove the bit lightly touches the material. In this position, the scale on the upper end can be read.
  • Page 52 English Secure the template to the workpiece. Feed the trimmer in the manner that the template guide moves along the Template template as shown in Fig. 19. <Trimmer guide> The guide is handy when used in processing of materials such as trimming and beveling of plywood.
  • Page 53 English As shown in Fig. 23, securely attach the bottom of the base ass’y to processed surface of the materials. Feed the trimmer while keeping the guide plane on the surface of the materials. NOTE When using the straight guide, be sure to install it on the Straight guide right side in the feed direction.

  • Page 54: Operation

    English Installation to the tool is the same as that for straight line processing. Align the hole of the straight guide left in the center position of the Body feed circle processing, and fi rmly secure with a nail less than 6 mm in direction diameter which will act as a rotation axis.
  • Page 55 English Switch operation Power button The unit will operate when the switch button is pressed after pressing the power button. Remaining battery (Fig. 28) indicator lamp See Fig. 29 on page 56 for specifi cations on button controls. The remaining battery indicator lamp and Push LED light will always operate together with the power button.
  • Page 56 English Power button Push The power is ON Remaining battery LED light indicator lamp Switch button No operation for 10 seconds Push Push Motor runs The power is OFF Push Push The power is OFF Motor stops Fig. 29...
  • Page 57 English CAUTION Do not look directly into the light from the LED lamp. Continuous and direct exposure to the light from the LED lamp can injure your eyes. Adjusting the rotation speed The M1808DA has an electronic control system that allows rotation speed changes.
  • Page 58 English The bit rotates clockwise (arrow Work piece direction indicated on the base ass’y). To obtain maximum cutting eff ectiveness, feed the trimmer in conformance with the feed directions shown in Fig. 32. Inner peripheral cutting Outer peripheral (Clockwise) cutting (Counterclockwise) Rotation of bit Trimmer feed...

  • Page 59: Operational Cautions

    English About Remaining Battery Indicator When the power is ON, the remaining battery indicator lamp lights and the battery remaining power can be checked. (Fig. 34) The Table 5 shows the state of remaining battery indicator lamp and the battery remaining power. Table 5 State of lamp Battery Remaining Power...

  • Page 60: Maintenance And Inspection

    English MAINTENANCE AND INSPECTION WARNING Be sure to turn off the switch and pull out the battery before doing any inspection or maintenance. Inspecting the bit Continued use of a dull or damaged bit will result in reduced cutting effi ciency and may cause overloading of the motor.
  • Page 61 All quality power tools will eventually require servicing or replacement of parts because of wear from normal use. To assure that only authorized replacement parts will be used, all service and repairs must be performed by a HiKOKI AUTHORIZED SERVICE CENTER, ONLY.

  • Page 62: Troubleshooting Guide

    ● All electrical or mechanical repairs should be done only by qualifi ed service technicians. Contact HiKOKI Authorized Service Center. Power tool Problem Possible Cause Remedy Tool doesn’t run...
  • Page 63 The charger’s vents are blocked, Avoid blocking the vents. causing its internal components to overheat. The cooling fan is not running. Contact a HiKOKI Authorized Service Center for repairs. The USB power lamp The battery’s capacity has Replace the battery with one that has switched off...
  • Page 64 English Symptom Possible cause Remedy Charging of a USB The charger was plugged into an This is not a malfunction. device pauses midway. electrical socket while the USB The charger pauses USB device was being charged using charging for about 5 seconds the battery as the power source.

  • Page 65: Selecting Accessories

    English SELECTING ACCESSORIES Select accessories that are suited to a specifi c task. For details contact HiKOKI Authorized Service Center. Part Number: 377117 Part Number: 377133 Collet cone 6 mm Collet cone 8 mm Part Number: 377127 Part Number: 377129...
  • Page 68 服务中心 高壹工机商业(上海)有限公司 上海市闵行区浦江工业园区三鲁路3585号7幢3楼 制造商 福建高壹工机有限公司 福建省福州市福兴投资区湖塘路 编号：C99740521 F 发行日期：2021年 11月 中国印刷...
