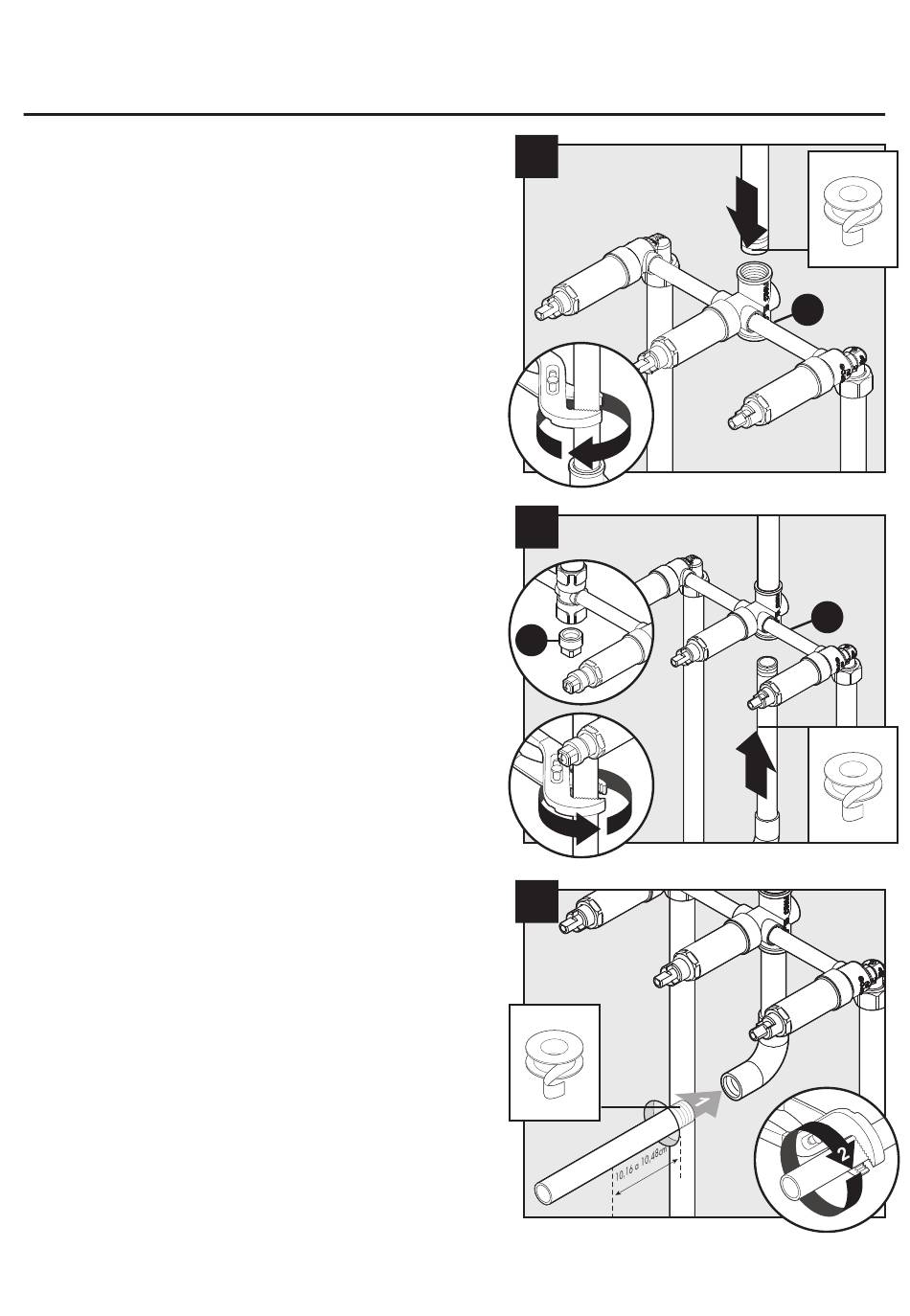

INSTRUCCIONES DE ENSAMBLAJE
4. Una el tubo vertical de la ducha a la parte superior
del codo medio del cuerpo de la válvula (D).
5. Una el tubo vertical de la bañera a la parte inferior
del codo medio del cuerpo de la válvula (D).
Nota: se recomienda una distancia mínima 20 cm al
surtidor. Para la instalación de la ducha únicamente
una el tapón (H) a la parte inferior del codo medio
del cuerpo de la válvula (D) con la cinta aislante para
roscas.
6. Instale la tubería saliente (no se incluye) para el
surtidor. Use una tubería saliente de longitud para
que las roscas de la tubería se extiendan de 10,16
cm a 10,48 cm más allá de la pared terminada.
