- Page 1 LINK UP GATEWAYS SERIES LINK UP RESISTIVE OPERATING INSTRUCTIONS rev. AD B000647...
-
Page 2: Table Of Contents
CONTENT CONTENT Content ................. 2 Introduction ................. 3 Packaging Content ............... 3 The LinkUp Gateway Concept ..........3 Design and Function ..............3 Safety Information .............. 4 Safety During Installation ............4 Safety After Installation ............... 5 Electrical Connection ..............5 System Installation ............. -
Page 3: Introduction

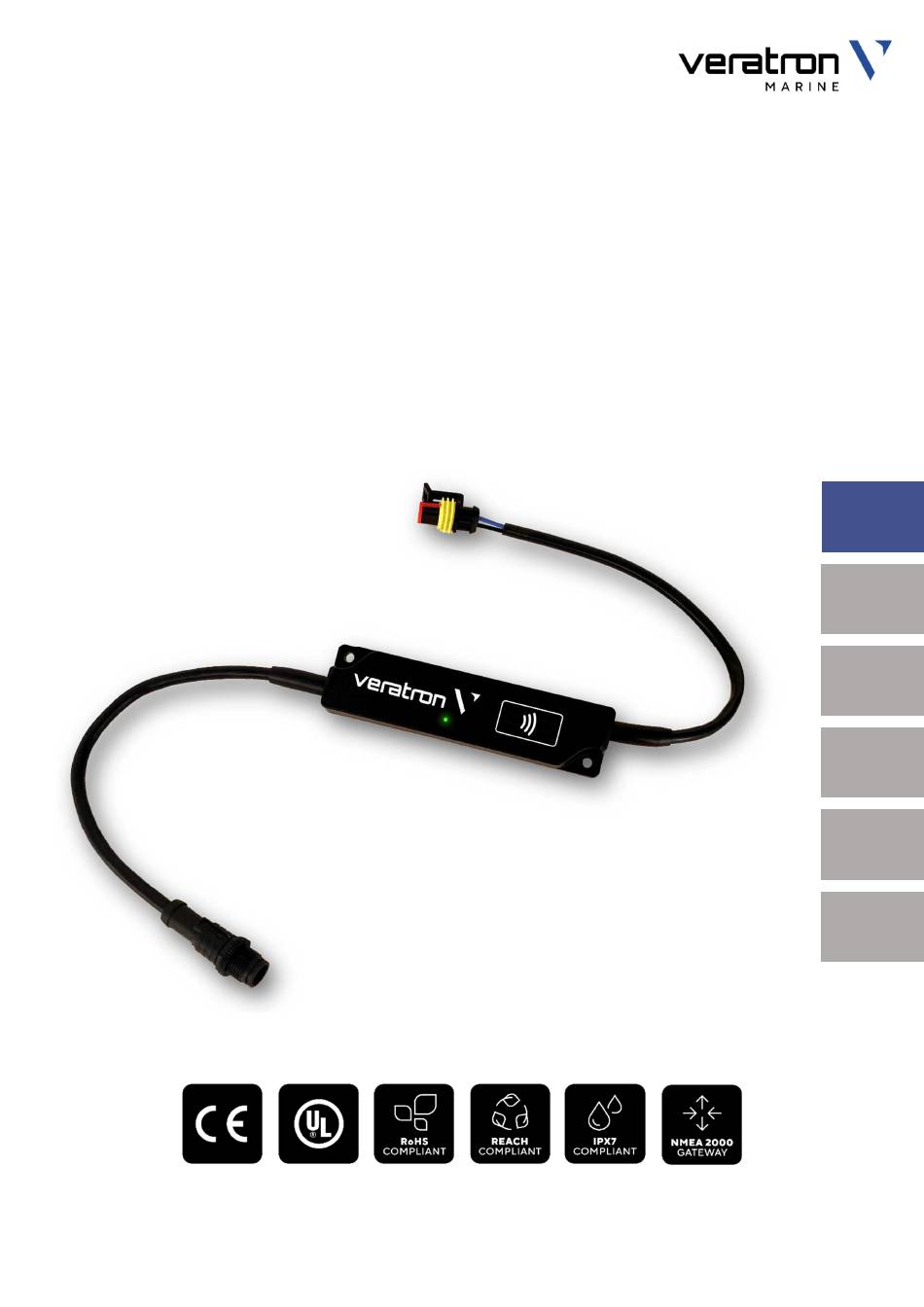

DESIGN AND FUNCTION The Link Up gateway has a simple yet effective design. The potted housing allows the unit to be installed in engine rooms, making it compliant to the ISO 8846:1990 as requested by the directive 2013-53(EC). -
Page 4: Safety Information
SAFETY INFORMATION SAFETY INFORMATION WARNING • No smoking! No open fire or heat sources! • The product was developed, manufactured, • Note possible modifications to the vehicle, and inspected according to the basic safety which must be considered during installation! •... -
Page 5: Safety After Installation
SAFETY INFORMATION • Note the necessary clearance behind the drill conventional test lamps can cause damage to control units or other electronic systems. hole or port at the installation location. • The electrical indicator outputs and cables Required mounting depth: 65 mm. •... -
Page 6: System Installation
If the sensor is not equipped with the matching connector, it is possible to either crimp a male counterpart on it (see “Technical Data”), or simply cut-off the sensor plug on the Link Up and manually connect the wires. Veratron level sensors are already designed with the matching AMP connector for a plug-and-play installation. -
Page 7: Supported Sensors
Please ensure to tighten the M12 connector by screwing it onto its counterpart, so to preserve the water tightness. A drop cable is not needed unless the total length of the Link Up device is not enough to reach the NMEA 2000® backbone. In this case it is possible to extend the total length by using one of the accessory drop cables. -
Page 8: Configuration
Android and iOS devices. A simple and detailed explanation of the configuration process is also available as in-app instructions. Thanks to the passive embedded NFC receiver, the Link Up gateway can be configured, as described below, without the need of a power supply. - Page 9 Then choose the calibration for the selected sensor (e.g. 3-180 Ω) and its instance (e.g. Tank 2) so that the Link Up gateway will correctly transmit the value over NMEA 2000®. For some sensors (see list) it is possible to also set up an alarm, with its related threshold.
-
Page 10: Supported Configurations
CONFIGURATION SUPPORTED CONFIGURATIONS Sensor Type Calibrations** Alarm available NMEA 2000® PGN 0 – 90 Ω 3 – 180 Ω Fuel Level 127505 240 – 33 Ω 90 – 4 Ω 3 – 180 Ω 240 – 33 Ω Freshwater Level 127505 90 –... -
Page 11: Led Notification
CONFIGURATION LED NOTIFICATIONS LED behavior Description Device not powered. Device configured and in operation. Device in operation with invalid or empty configuration. Slow blink (1Hz) Waiting for configuration by the user (factory setting). NMEA 2000® messages are NOT transmitted. Analogue value from the sensor out of range. Fast blink (2.5Hz) NMEA 2000®... -
Page 12: Technical Data
TECHNICAL DATA TECHNICAL DATA DATASHEET Operating voltage 6 – 16.5 V Nominal voltage 12 V (from NMEA 2000® network) Power consumption ≤ 100 mA NMEA 2000® LEN Protection class IP X7 according to IEC60529 (when connected) Operating temperature -30°C to 80°C Flammability UL94-HB Sensor cable length... -
Page 13: Dimensions
TECHNICAL DATA DIMENSIONS PINOUT Pin No. Description Shield NET-S (V+) NET-C (V-) NET-H (CAN H) NET-L (CAN L) Micro-C M12 5 poles plug Male, product side view B000647... - Page 14 TECHNICAL DATA Pin No. Description Sensor GND Sensor signal Sensor plug Female, product side view SUPPORTED NMEA 2000® PGNS Description ISO Address Claim 60928 ISO Request 59904 ISO Transport Protocol, Data Transfer 60160 ISO Transport Protocol, Connection Management 60416 ISO Acknowledgment 59392 NMEA - Request group function 126208...
- Page 15 Veratron AG as copyright owner. Veratron AG reserves the right to make modifications or improvements to the relative documentation without notice. Requests for authorization, additional copies of this manual or technical information on the latter, must be addressed to veratron B000647...
- Page 16 LINK UP GATEWAYS SERIE LINK UP RESISTIVE BEDIENUNGSANLEITUNG rev. AD B000647...
- Page 17 INHALT Inhalt ....................2 Einführung..................3 Verpackungsinhalt ..................3 Das LinkUp Gateway Konzept ............. 3 Design und Funktion ................3 Sicherheitshinweise ..............4 Während des Einbaus beachten ............4 Nach dem Einbau beachten ..............5 Elektrischer Anschluss ................6 Systeminstallation ................. 7 Vor der Montage ..................
-
Page 18: Einführung
B000101 DAS LINKUP GATEWAY KONZEPT Die resistiven Link Up-Gateways (im Folgenden "Gerät" oder "Link Up") bieten eine einfache Methode zur Umwandlung von Schiffs- und Motorinformationen in NMEA 2000®. Kompatible Sensoren sind zum Beispiel, aber nicht nur, Flüssigkeitsstände, Temperatur- oder Druckgeber. -
Page 19: Sicherheitshinweise
SICHERHEITSHINWEISE SICHERHEITSHINWEISE WARNUNG • Nicht rauchen! Kein offenes Feuer oder Wärmequellen! • Das Produkt wurde unter Beachtung der • Beachten Sie eventuelle Veränderungen am grundlegenden Sicherheitsanforderungen der Fahrzeug, die beim Einbau zu berücksichtigen EG-Richtlinien und dem anerkannten Stand sind! • Für den Einbau sind Grundkenntnisse der der Technik entwickelt, gefertigt und geprüft. -
Page 20: Nach Dem Einbau Beachten
SICHERHEITSHINWEISE Beschädigungen von anderen elektronischen Sicherheitshinweise der Systemen verursachen. Bitte beachten Sie, Handwerkzeughersteller beachten. • Bei notwendigen Arbeiten ohne dass beim Abklemmen der Batterie alle flüchtigen elektronischen Speicher ihre Spannungsunterbrechung darf nur mit eingegebenen Werte verlieren und neu isoliertem Werkzeug gearbeitet werden. •... -
Page 21: Elektrischer Anschluss
SICHERHEITSHINWEISE ELEKTRISCHER ANSCHLUSS • Kabelquerschnitt beachten! muss und den folgenden Normen entsprechen • Eine Verringerung des Kabelquerschnitts führt muss: DIN EN 61000- Teil 6-1 bis 6-4. zu einer höheren Stromdichte. Dies kann zu einer Erhitzung des betreffenden Kabelabschnitts führen! • Bei der elektrischen Kabelverlegung benutzen Sie vorhandene Kabelkanäle und Kabelstränge, führen Sie die Kabel jedoch nicht parallel zu Zündkabeln oder parallel zu... -
Page 22: Systeminstallation
Systemen verursachen. 3. Installieren Sie das Gerät in einem Abstand von mindestens 50 cm zu einem Magnetkompass. 4. Das Link Up muss in einem ESD-geschützten Bereich montiert und gehandhabt werden. 5. Das Gerät darf nicht beschädigt werden. DEN SENSOR ANSCHLIESSEN Schließen Sie je nach zu konfigurierendem Sensor den Link Up-Stecker entsprechend der folgenden... -
Page 23: Unterstützte Sensoren
Ein Drop-Kabel wird nicht benötigt, es sei denn, die Gesamtlänge des Link Up-Geräts reicht nicht aus, um den NMEA 2000® -Backbone zu erreichen. In diesem Fall ist es möglich, die Gesamtlänge durch Verwendung eines der als Zubehör erhältlichen Drop-Kabel zu verlängern. -
Page 24: Konfiguration
Um den Sensor zu konfigurieren, müssen einige Parameter über das Link Up-Gateway kalibriert werden, wie z. B. der Sensortyp, seine Kalibrierung oder die Warnschwelle. Dies ist über die Smartphone-App "Link Up Configurator" möglich, die sowohl in den Stores von Android- als auch iOS-Geräten kostenlos heruntergeladen werden kann. - Page 25 Fuel Level). Wählen Sie dann die Kalibrierung für den ausgewählten Sensor (z. B. 3-180 Ω) und seine Instanz (z. B. Tank 2), damit das Link Up-Gateway den Wert korrekt über NMEA 2000® überträgt. Für einige Sensoren (siehe Liste) ist es auch möglich, einen Alarm mit dem zugehörigen...
-
Page 26: Unterstützte Konfigurationen
KONFIGURATION UNTERSTÜTZTE KONFIGURATIONEN* NMEA 2000® Sensortyp Kalibration** Alarm verfügbar 0 – 90 Ω 3 – 180 Ω Kraftstofffüllstand Nein 127505 (Fuel Level) 240 – 33 Ω 90 – 4 Ω 3 – 180 Ω Frischwasser (Fresh Water 240 – 33 Ω Nein 127505 Level) -
Page 27: Led-Benachrichtigungen
KONFIGURATION LED-BENACHRICHTIGUNGEN LED-Verhalten Beschreibung Gerät nicht eingeschaltet. Gerät konfiguriert und in Betrieb. Gerät in Betrieb mit ungültiger oder leerer Konfiguration. Langsames Blinken Wartet auf Konfiguration durch den Benutzer (1Hz) (Werkseinstellung). NMEA 2000® -Meldungen werden NICHT übertragen. Analogwert vom Sensor außerhalb des Bereichs. Schnelles Blinken NMEA 2000®... -
Page 28: Technische Daten
TECHNISCHE DATEN TECHNISCHE DATEN DATENBLATT Betriebsspannung 6 – 16.5 V Nennspannung 12 V (von NMEA 2000® network) Stromaufnahme ≤ 100 mA NMEA 2000® LEN Schutzklasse IP X7 nach IEC60529 (wenn angeschlossen) Betriebstemperatur -30°C bis 80°C Entflammbarkeit UL94-HB Sensorkabellänge 25 cm NMEA 2000®... -
Page 29: Bauform
TECHNISCHE DATEN BAUFORM PINBELEGUNG Pin Nr. Beschreibung Schirm NET-S (V+) NET-C (V-) NET-H (CAN H) NET-L (CAN L) Micro-C M12 5-Pol Stecker Männlich B000647... - Page 30 TECHNISCHE DATEN Pin Nr. Beschreibung Sensormasse Sensor Signal Sensorstecker Weiblich UNTERSTÜTZTE NMEA 2000® PGNS Beschreibung ISO Address Claim 60928 ISO Request 59904 ISO Transport Protocol, Data Transfer 60160 ISO Transport Protocol, Connection Management 60416 ISO Acknowledgment 59392 NMEA - Request group function 126208 Heartbeat 126993...
- Page 31 Originalgröße. • Vervielfältigung des Inhalts ohne Änderung und Erklärung durch die veratron AG als Urheberrechtsinhaber. Die veratron AG behält sich das Recht vor, Änderungen oder Verbesserungen an der zugehörigen Dokumentation ohne vorherige Ankündigung vorzunehmen. Genehmigungsanträge, zusätzliche Kopien dieses Handbuchs oder technische Informationen dazu sind an die veratron AG zu richten.
- Page 32 LINK UP GATEWAYS SERIES LINK UP RESISTIVO ISTRUZIONI PER L'USO rev. AD B000647...
-
Page 33: Contenuti
CONTENUTI CONTENUTI Contenuti ..................2 Introduzione ................3 Contenuto del pacchetto ..............3 Il concetto di gateway di collegamento ........3 Design e funzione..................3 Istruzioni di sicurezza..............4 Osservare durante l'installazione ..........4 Osservare dopo l'installazione ............5 Collegamento elettrico ................ 5 Installazione del sistema ............ -
Page 34: Introduzione
B000101 IL CONCETTO DI GATEWAY DI COLLEGAMENTO I gateway resistivi Link Up (di seguito "dispositivo" o "Link Up") forniscono un metodo semplice per convertire le informazioni dell'imbarcazione e del motore in NMEA 2000®. I sensori compatibili includono, ma non sono limitati a, sensori di livello del liquido, di temperatura o di pressione. -
Page 35: Istruzioni Di Sicurezza
ISTRUZIONI DI SICUREZZA ISTRUZIONI DI SICUREZZA ATTENZIONE • Non fumare! Niente fuoco aperto o fonti di calore! • Il prodotto è stato sviluppato, fabbricato e • Osservare le modifiche al veicolo che devono testato in conformità ai requisiti di sicurezza di essere prese in considerazione durante base delle direttive CE e allo stato dell'arte l'installazione! -
Page 36: Osservare Dopo L'installazione
ISTRUZIONI DI SICUREZZA elettroniche volatili perdono i valori inseriti e sempre le istruzioni di sicurezza del produttore devono essere riprogrammate. dell'utensile manuale. • Per i motori delle barche, far funzionare la • Quando è necessario lavorare senza ventola del vano motore prima di iniziare i lavori interrompere la tensione, si possono usare solo nel vano motore per i motori a benzina. - Page 37 ISTRUZIONI DI SICUREZZA istruzioni di sicurezza del produttore dell'utensile manuale. • Isolare i fili esposti in modo che non possano verificarsi cortocircuiti. • Attenzione: Pericolo di cortocircuito dovuto a punti di connessione difettosi o cavi danneggiati. • I cortocircuiti nel sistema elettrico possono causare incendi di cavi, esplosioni di batterie e danni ad altri sistemi elettronici.
-
Page 38: Installazione Del Sistema
Se il sensore non è dotato del connettore appropriato, o si può crimpare una controparte maschio su di esso (vedi "Dati tecnici"), o il connettore del sensore viene semplicemente tagliato al Link Up e i fili vengono collegati manualmente. -
Page 39: Sensori Supportati
Temperatura dell'acqua di raffreddamento o Trim tabs CONNESSIONE ALLA RETE NMEA 2000 Una volta completata l'installazione del sensore, il Link Up Gateway può essere collegato al backbone NMEA 2000® tramite l'apposito connettore. Assicuratevi di stringere il connettore M12 avvitandolo sulla sua controparte per mantenere la tenuta stagna. -
Page 40: Configurazione
CONFIGURAZIONE COLLEGARE L'APP CONFIGURATORE Per configurare il sensore, alcuni parametri devono essere calibrati tramite il gateway Link Up, come il tipo di sensore, la sua calibrazione o la soglia di avviso. Questo è possibile tramite l'applicazione per smartphone "Link Up Configurator", che può essere scaricata gratuitamente dagli store dei dispositivi Android e iOS. - Page 41 Quando le impostazioni sono complete, premere il pulsante "Write Configuration" per preparare il download 4. Per scaricare la configurazione, basta "toccare" di nuovo con lo smartphone sull'area NFC del Link Up, come già descritto al punto 1. La configurazione viene immediatamente trasferita all'unità e viene visualizzata la nuova "panoramica della configurazione".
-
Page 42: Configurazioni Supportate
CONFIGURAZIONE CONFIGURAZIONI SUPPORTATE NMEA 2000® Tipo di sensore Taratura** Allarme disponibile 0 - 90 Ω 3 - 180 Ω Livello del carburante 127505 (Fuel Level) 240 - 33 Ω 90 - 4 Ω 3 - 180 Ω Acqua dolce 240 - 33 Ω 127505 (Freshwater Level) 90 - 4 Ω... -
Page 43: Notifiche A Led
CONFIGURAZIONE NOTIFICHE A LED Comportamento Descrizione dei LED Unità non accesa. Unità configurata e in funzione. Unità in funzione con configurazione non valida o vuota. Lampeggio lento Attende la configurazione da parte dell'utente (impostazione di (1Hz) fabbrica). I messaggi NMEA 2000® NON vengono trasmessi. Valore analogico del sensore fuori portata. -
Page 44: Dati Tecnici
DATI TECNICI DATI TECNICI SCHEDA TECNICA Tensione d'esercizio 6 - 16.5 V Tensione nominale 12 V (dalla rete NMEA 2000®) Consumo di energia ≤ 100 mA NMEA 2000® LEN Classe di protezione IP X7 secondo IEC60529 (se collegato) Temperatura d'esercizio da -30°C a 80°C Infiammabilità... -
Page 45: Dimensioni
DATI TECNICI DIMENSIONI IMPOSTAZIONE DEL PERNO Pin no. Descrizione Ombrello NET-S (V+) NET-C (V-) NET-H (CAN H) NET-L (CAN L) Spina Micro-C M12 a 5 pin Maschio B000647... -
Page 46: Pgn Nmea 2000® Sottili
DATI TECNICI Pin no. Descrizione Massa del sensore Segnale del sensore Spina del sensore Femminile PGN NMEA 2000® SOTTILI Descrizione ISO Address Claim 60928 ISO Request 59904 ISO Transport Protocol, Data Transfer 60160 ISO Transport Protocol, Connection Management 60416 ISO Acknowledgment 59392 NMEA - Request group function 126208... - Page 47 - Riproduzione del contenuto senza modifiche e dichiarazione di veratron AG come titolare del copyright. veratron AG si riserva il diritto di apportare modifiche o miglioramenti alla relativa documentazione senza preavviso. Richieste di approvazione, copie aggiuntive di questo manuale o informazioni tecniche relative ad esso devono essere indirizzate a veratron AG.
- Page 48 LINK UP GATEWAYS SERIES LINK UP RÉSISTIF MODE D'EMPLOI rev. AD B000647...
- Page 49 SOMMAIRE Sommaire ..................2 Introduction ................3 Contenu de l'emballage ..............3 Le concept link up gateway ............. 3 Design et fonction................3 Consignes de sécurité ............. 4 À respecter pendant l'installation ..........4 À prendre en compte après l'installation ........5 Raccordement électrique ..............
-
Page 50: Introduction
B000101 LE CONCEPT LINK UP GATEWAY Les passerelles résistives Link Up (ci-après dénommées "appareil" ou "Link Up") offrent une méthode simple pour convertir les informations relatives aux navires et aux moteurs en NMEA 2000®. Les capteurs compatibles sont par exemple, mais pas seulement, les niveaux de liquide, les capteurs de température ou de pression. -
Page 51: Consignes De Sécurité
CONSIGNES DE SÉCURITÉ CONSIGNES DE SÉCURITÉ WARNING • Ne pas fumer ! Pas de feu ouvert ou de source de chaleur ! • Le produit a été développé, fabriqué et • Tenez compte des éventuelles modifications contrôlé dans le respect des exigences de du véhicule qui doivent être prises en sécurité... -
Page 52: À Prendre En Compte Après L'installation
CONSIGNES DE SÉCURITÉ • Pré-percer de petites ouvertures de montage, Les courts-circuits peuvent provoquer des incendies de câbles, des explosions de les agrandir si nécessaire avec une fraise batteries et des dommages sur d'autres conique, une scie cloche, une scie sauteuse ou systèmes électroniques. - Page 53 CONSIGNES DE SÉCURITÉ • Veillez à ce que les câbles ne soient pas soumis à des forces de traction, de pression ou de cisaillement. • Si les câbles passent par des trous, protégez- les à l'aide de manchons en caoutchouc ou autres.
-
Page 54: Installation Du Système
à d'autres systèmes électroniques. 3. Installez l'appareil à une distance d'au moins 50 cm d'un compas magnétique. 4. Le Link Up doit être monté et manipulé dans une zone protégée contre les décharges électrostatiques (ESD). 5. L'appareil ne doit pas être endommagé. -
Page 55: Capteurs Pris En Charge
Température de l'eau de refroidissement o Volets de trim CONNEXION AU RÉSEAU NMEA 2000® Dès que l'installation des capteurs est terminée, la passerelle Link Up peut être connectée au backbone NMEA 2000® à l'aide du connecteur correspondant. Veillez à bien visser le connecteur M12 sur son homologue afin de préserver l'étanchéité... -
Page 56: Configuration
CONFIGURATION LINK UP CONFIGURATOR APP Pour configurer le capteur, certains paramètres doivent être étalonnés via la passerelle Link Up, comme le type de capteur, son étalonnage ou le seuil d'alerte. Cela est possible via l'application pour smartphone "Link Up Configurator", qui peut être téléchargée gratuitement dans les stores des appareils Android et iOS. - Page 57 Une fois les réglages terminés, appuyez sur le bouton "Write Configuration" pour préparer le téléchargement. 4. Pour télécharger la configuration, il suffit de "taper" à nouveau sur la zone NFC du Link Up avec le smartphone, comme décrit à l'étape 1. La configuration est immédiatement transférée sur l'appareil et le nouvel "aperçu de la configuration"...
-
Page 58: Configurations Prises En Charge
CONFIGURATION CONFIGURATIONS PRISES EN CHARGE* Type de capteur Calibrage** Alarme disponible NMEA 2000® PGN 0 - 90 Ω 3 - 180 Ω Niveau de carburant 127505 (Fuel Level) 240 - 33 Ω 90 - 4 Ω 3 - 180 Ω Eau douce 240 - 33 Ω... -
Page 59: Notifications Led
CONFIGURATION NOTIFICATIONS LED Comportement des Description L'appareil n'est pas allumé. Appareil configuré et en service. Appareil en service avec une configuration invalide ou vide. Clignotement lent En attente de configuration par l'utilisateur (réglage d'usine). (1Hz) Les messages NMEA 2000® ne sont PAS transmis. Valeur analogique du capteur en dehors de la plage. -
Page 60: Données Techniques
DONNÉES TECHNIQUES DONNÉES TECHNIQUES FICHE TECHNIQUE Tension de service 6 - 16.5 V Tension nominale 12 V (du réseau NMEA 2000®) Consommation de courant ≤ 100 mA NMEA 2000® LEN Classe de protection IP X7 selon IEC60529 (si connecté) Température de -30°C à... -
Page 61: Dimensions
DONNÉES TECHNIQUES DIMENSIONS REGLAGE DU PIN N° de Description broche Parapluie NET-S (V+) NET-C (V-) NET-H (CAN H) NET-L (CAN L) Micro-C M12 5 pôles fiche Mâle B000647... -
Page 62: Pgn Nmea 2000® Supportés
DONNÉES TECHNIQUES N° de Description broche Masse du capteur Signal du capteur Fiche du capteur Femme PGN NMEA 2000® SUPPORTÉS Description ISO Address Claim 60928 ISO Request 59904 ISO Transport Protocol, Data Transfer 60160 ISO Transport Protocol, Connection Management 60416 ISO Acknowledgment 59392 NMEA - Request group function... - Page 63 - Imprimez tout ou partie du document dans sa taille originale. - Reproduction du contenu sans modification ni déclaration de la part de veratron AG en tant que détenteur des droits d'auteur. veratron AG se réserve le droit d'apporter des modifications ou des améliorations à...
- Page 64 SERIE LINK UP GATEWAYS LINK UP RESISTIVE INSTRUCCIONES DE USO rev. AD B000647...
- Page 65 Antes del montaje Conectar el sensor Sensores compatibles Conexión a la red NMEA 2000 Configuración LinkUp configurator app Configuración del sensor Configuraciones compatibles Notificaciones led Datos técnicos Hoja de datos link up Dimensiones Ajuste de pines NMEA 2000® PGNS B000647...
-
Page 66: Introducción
B000101 EL CONCEPTO DE PUERTA DE ENLACE Las pasarelas resistivas Link Up (en adelante "dispositivo" o "Link Up") proporcionan un método sencillo para convertir la información de la embarcación y del motor en NMEA 2000®. Los sensores compatibles incluyen, entre otros, sensores de nivel de líquido, temperatura o presión. -
Page 67: Instrucciones De Seguridad
INSTRUCCIONES DE SEGURIDAD INSTRUCCIONES DE SEGURIDAD ADVERTENCIA • No fume. No hay fuego abierto ni fuentes de calor. • El producto ha sido desarrollado, fabricado y • Tenga en cuenta las modificaciones del probado de acuerdo con los requisitos básicos vehículo que deben ser tenidas en cuenta de seguridad de las directivas de la CE y el durante el montaje. - Page 68 INSTRUCCIONES DE SEGURIDAD valores introducidos y deben ser los bordes. Siga siempre las instrucciones de reprogramadas. seguridad del fabricante de la herramienta • En el caso de los motores de embarcaciones, manual. • Cuando sea necesario trabajar sin interrumpir haga funcionar el ventilador del compartimento del motor antes de empezar a la tensión, sólo se podrán utilizar herramientas trabajar en el compartimento del motor para...
-
Page 69: Observar Después De La Instalación
INSTRUCCIONES DE SEGURIDAD OBSERVAR DESPUÉS DE LA INSTALACIÓN • Conecte firmemente el cable de tierra al polo • Comprueba todas las funciones. • Utilice únicamente agua limpia para limpiar los negativo de la batería. • Reintroducir/programar los valores de las componentes. -
Page 70: Instalación Del Sistema
Si el sensor no está equipado con el conector adecuado, puede engarzarse en él un homólogo macho (véase "Datos técnicos"), o simplemente se corta el conector del sensor en el Link Up y se conectan los cables manualmente. -
Page 71: Sensores Compatibles
Flaps o Presión de alimentación CONEXIÓN A LA RED NMEA 2000 Una vez terminada la instalación del sensor, la pasarela Link Up puede conectarse a la red troncal NMEA 2000® a través del conector correspondiente. Asegúrese de apretar el conector M12 enroscándolo en su homólogo para mantener la estanqueidad. -
Page 72: Configuración
CONFIGURACIÓN LINKUP CONFIGURATOR APP Para configurar el sensor, hay que calibrar algunos parámetros a través de la pasarela Link Up, como el tipo de sensor, su calibración o el umbral de aviso. Esto es posible a través de la aplicación para smartphones "Link Up Configurator", que puede descargarse gratuitamente en las tiendas de los dispositivos Android e iOS. - Page 73 Configuration" para preparar la descarga 4. Para descargar la configuración, basta con volver a "tocar" con el smartphone la zona NFC del Link Up, como ya se ha descrito en el paso 1. La configuración se transfiere inmediatamente a la unidad y se muestra el nuevo "resumen de configuración".
-
Page 74: Configuraciones Compatibles
CONFIGURACIÓN CONFIGURACIONES COMPATIBLES Tipo de sensor Calibración** Alarma disponible NMEA 2000® PGN 0 - 90 Ω 3 - 180 Ω Nivel de combustible 127505 (Fuel Level) 240 - 33 Ω 90 - 4 Ω 3 - 180 Ω Agua dulce 240 - 33 Ω... -
Page 75: Notificaciones Led
CONFIGURACIÓN NOTIFICACIONES LED Comportamiento del LED Descripción Unidad no encendida. Unidad configurada y en funcionamiento. Unidad en funcionamiento con configuración inválida o vacía. Parpadeo lento (1Hz) Espera la configuración por parte del usuario (ajuste de fábrica). Los mensajes NMEA 2000® NO se transmiten. Valor analógico del sensor fuera de rango. -
Page 76: Datos Técnicos
DATOS TÉCNICOS DATOS TÉCNICOS HOJA DE DATOS LINK UP Tensión de funcionamiento 6 - 16.5 V Tensión nominal 12 V (de la red NMEA 2000®) Consumo de energía ≤ 100 mA NMEA 2000® LEN Clase de protección IP X7 según IEC60529 (si está conectado) Temperatura de funcionamiento -30°C a 80°C... -
Page 77: Dimensiones
DATOS TÉCNICOS DIMENSIONES AJUSTE DE PINES Pin no. Descripción Paraguas NET-S (V+) NET-C (V-) NET-H (CAN H) NET-L (CAN L) Conector Micro-C M12 de 5 polos Hombre B000647... - Page 78 DATOS TÉCNICOS Pin no. Descripción Masa del sensor Señal del sensor Enchufe del sensor Mujer NMEA 2000® PGNS Descripción ISO Address Claim 60928 60928 ISO Request 59904 59904 ISO Transport Protocol, Data Transfer 60160 60160 ISO Transport Protocol, Connection 60416 Management 60416 59392 ISO Acknowledgment 59392...
- Page 79 - Reproducción del contenido sin modificación y declaración de veratron AG como titular de los derechos de autor. veratron AG se reserva el derecho a realizar cambios o mejoras en la documentación correspondiente sin previo aviso. Las solicitudes de aprobación, copias adicionales de este manual o información técnica relativa al mismo deben dirigirse a veratron...
