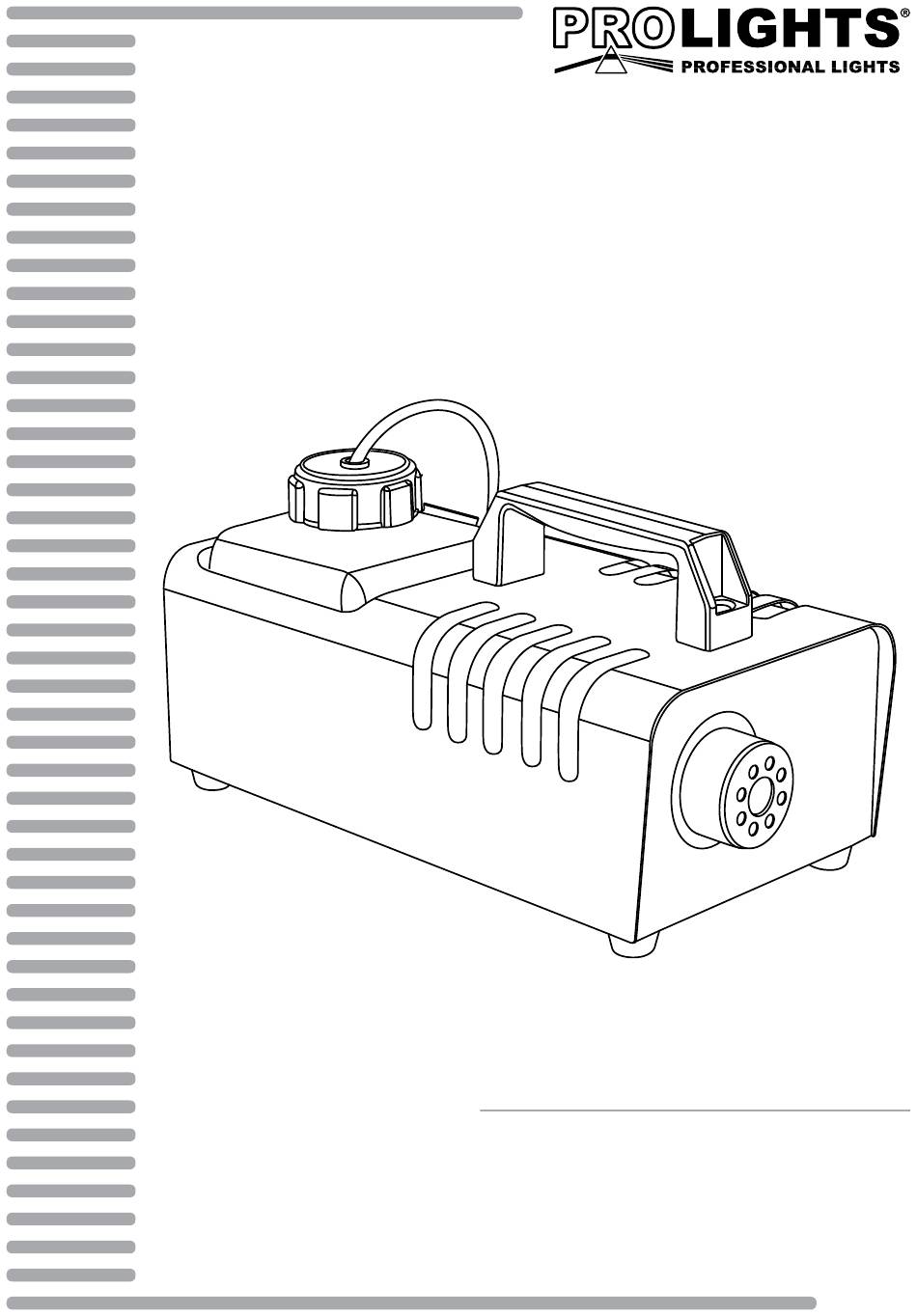

  • Page 1 PHYRO500 FOG MACHINE MANUALE UTENTE USER MANUAL IT - EN...
  • Page 2 Music & Lights S.r.l. si riserva ogni diritto di elaborazione in qualsiasi forma delle presenti istruzioni per l’uso. La riproduzione - anche parziale - per propri scopi commerciali è vietata. Al fine di migliorare la qualità dei prodotti, la Music&Lights S.r.l. si riserva la facoltà di modificare, in qualunque momento e senza preavviso, le specifiche menzionate nel presente manuale di istruzioni.

  • Page 3: Table Of Contents

    2. 1 Impostazione base 2. 2 Funzionamento 2. 3 Controllo remoto 3 Manutenzione 3. 1 Pulizia e manutenzione 3. 2 Risoluzione dei problemi Certificato di garanzia • PHYRO500 Contenuto dell'imballo: • Controllo remoto con 2,9 metri di cavo • Manuale utente...

  • Page 4: Avvertenze Generali

    PHYRO500 ATTENZIONE! Prima di effettuare qualsiasi operazione con l’unità, leggere con attenzione questo manuale e conservarlo accuratamente per riferimenti futuri. Contiene informazioni importanti riguardo l’installazione, l’uso e la manutenzione dell’unità. SICUREZZA Avvertenze generali • I prodotti a cui questo manuale si riferisce sono conformi alle Direttive della Comunità Europea e per- tanto recano la sigla .

  • Page 5: Informazioni Generali

    • Assicuratevi sempre che vi sia sufficiente liquido nel serbatoio. Il funzionamento di questa unità senza liquido può causare danni alla pompa. Evitare pure il surriscaldamento. • Utilizzare liquidi Prolights a base d’acqua della serie SmokeFluid. • Non riempire troppo l’unità: un riempimento eccessivo potrebbe provocare intasamento. Svuotare il serbatoio dell’unità...

  • Page 6: Introduzione

    PHYRO500 - 1 - INTRODUZIONE 1.1 DESCRIZIONE PHYRO500 è una macchina del fumo professionale adatta per applicazioni in ambienti di piccole dimen- sioni, dove sia necessario un effetto compatto con ragionevole erogazione di fumo. 1.2 SPECIFICHE TECNICHE • Funzionamento tramite caldaia per emissioni voluminose e ad alta pressione •...

  • Page 7: Elementi Di Comando E Di Collegamento

    PHYRO500 1.3 ELEMENTI DI COMANDO E DI COLLEGAMENTO Pannello Posteriore Fig.1 1. UGELLO 7. INTERRUTTORE ON/OFF 2. MANIGLIA 8. PORTAFUSIBILE: sostituire un fusibile difettoso 3. TUBO ASPIRAZIONE solo con uno dello stesso tipo (10A 250V) 4. TAPPO SERBATOIO PORTAFLUIDO 9. CAVO DI ALIMENTAZIONE (220-240V~/50-60Hz) 5.

  • Page 8: Funzioni E Impostazioni

    2. Posizionare l’unità su un piano orizzontale e svitare il tappo del serbatoio. 3. Versare il liquido Prolights, per fumo a base di acqua, nel serbatoio senza superare il livello massimo per evitare che trabocchi. Raccogliere subito con un panno asciutto il liquido eventualmente rovesciato per evitare che entri dentro alla macchina.

  • Page 9: Controllo Remoto

    PHYRO500 2.3 CONTROLLO REMOTO Dopo il tempo di riscaldamento il LED rosso sul controller si accende e l’unità è pronta all’uso. Premendo il tasto rosso situato sul controller la macchina emetterà fumo fino al rilascio dello stesso. FUNZIONE ISTRUZIONI LED ROSSO Il LED rosso si accende quando la macchina è...

  • Page 10: Manutenzione

    PHYRO500 - 3 - MANUTENZIONE 3.1 PULIZIA E MANUTENZIONE Dopo il riempimento del serbatoio, avvitare sempre il tappo per evitare contaminazioni del liquido. Una regolare pulizia della macchina può aiutare a ridurre i costi di manutenzione e la sostituzione dei componenti.
  • Page 12 All rights reserved by Music & Lights S.r.l. No part of this instruction manual may be reproduced in any form or by any means for any commercial use. In order to improve the quality of products, Music&Lights S.r.l. reserves the right to modify the characteristics stated in this instruction manual at any time and without prior notice.
  • Page 13 2 Functions and settings 2. 1 Basic 2. 2 Operation 2. 3 Remote controller 3 Maintenance 3. 1 Cleaning and storage 3. 2 Trouble shooting Warranty • PHYRO500 Packing content • Remote controller with 5 meters cable • User manual...

  • Page 14: General Instructions

    PHYRO500 WARNING! Before carrying out any operations with the unit, carefully read this instruction manual and keep it with cure for future reference. It contains important information about the installation, usage and maintenance of the unit. SAFETY General instruction • The products referred to in this manual conform to the European Community Directives and are there- fore marked with .

  • Page 15: General Information

    PHYRO500 damage to the pump as well as over-heating of the heater. • Use Prolights liquid water-based SmokeFluid series. • Do not overfill the unit: overfilling may cause clogging. Empty the tank of the unit when not in use or not used for long periods.

  • Page 16: Introduction

    PHYRO500 - 1 - INTRODUCTION 1.1 DESCRIPTION PHYRO500 is a professional Fog machine, suitable for small size environments where a powerful ambient effect with great fogging volume is required. Technical Specifications 1.2 TECHNICAL SPECIFICATIONS • Functioning based on internal heater for high pressure and voluminous fog emission • Heater: 500W...

  • Page 17: Operating Elements And Connections

    PHYRO500 1.3 OPERATING ELEMENTS AND CONNECTIONS Rear panel Fig.1 1. NOZZLE 7. ON/OFF SWITCH 2. HANDLE 8. FUSE HOLDER: only replace a blown fuse by 3. ASPIRATION TUBE one of the same type (10A 250V) 4. LID FOG FLUID 9. Power cord (220-240V~/50-60Hz) 5.

  • Page 18: Functions And Settings

    2. Place fog machine on a flat surface and remove fog liquid tank cap. 3. Pour the Prolights liquid in the tank without exceeding the maximum level to prevent overflow. Col- lect immediately with a dry cloth to prevent that any liquid enters into the machine. The unit is not protected against splashing water.

  • Page 19: Remote Controller

    PHYRO500 2.3 REMOTE CONTROLLER After the heating time the unit is ready for operation and the red LED on the controller will light up. Press- ing the red button located on the controller the machine will smoke until the release of the same.

  • Page 20: Maintenance

    PHYRO500 - 3 - MAINTENANCE 3.1 CLEANING AND STORAGE Do not allow the fog liquid to become contaminated. Always replace the caps on the fog liquid container and the fog machine liquid tank immediately after filling. Cleaning your fog machine regularly can help you to reduce the frequency of parts replacement and the cost of maintenance.
