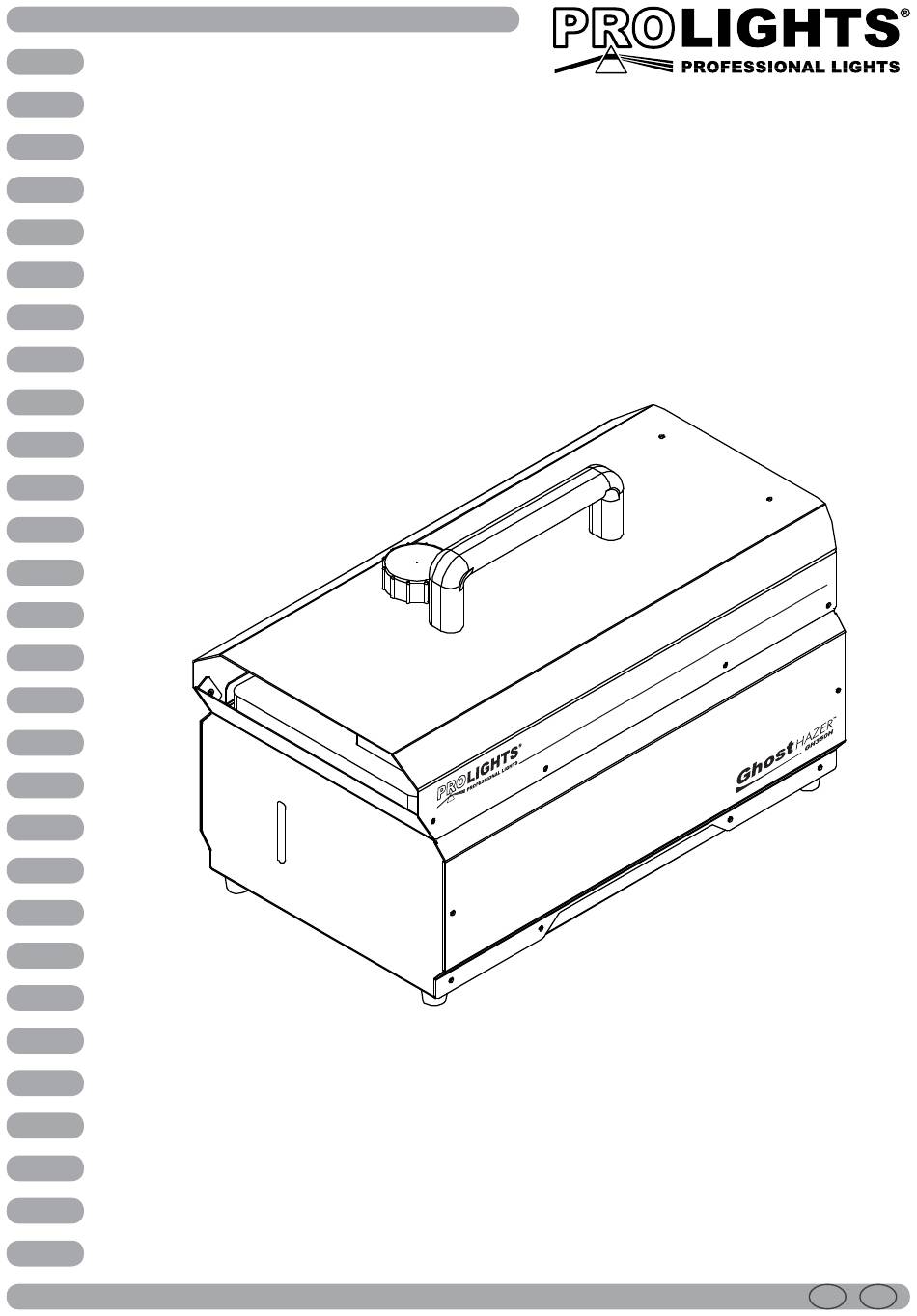

  • Page 1 GHOST GH350H PROFESSIONAL HAZER MACHINE Manuale Utente User Manual...
  • Page 2 Music & Lights S.r.l. si riserva ogni diritto di elaborazione in qualsiasi forma delle presenti istruzioni per l’uso. La riproduzione - anche parziale - per propri scopi commerciali è vietata. Al fine di migliorare la qualità dei prodotti, la Music&Lights S.r.l. si riserva la facoltà di modificare, in qualunque momento e senza preavviso, le specifiche menzionate nel presente manuale di istruzioni.

  • Page 3: Table Of Contents

    2. 5 Costruzione del terminatore DMX 2. 6 Modalità di funzionamento wireless 2. 7 Modalità di funzionamento remote controller 3 Manutenzione 3. 1 Risoluzione dei problemi Certificato di garanzia Contenuto dell'imballo: • GHOST GH350H • Controllo Wireless • Cavo di alimentazione • Manuale utente...

  • Page 4: Sicurezza

    • Tenere la macchine in posizione orizzontale; non metterla mai in posizione inclinata. • Utilizzare solo liquido Prolights. Non mettere mai alcun materiale infiammabile all’interno del serbato- io, leggere il manuale d’uso prima del funzionamento.

  • Page 5: Informazioni Generali

    GHOST GH350H INFORMAZIONI GENERALI Spedizioni e reclami Le merci sono vendute “franco nostra sede” e viaggiano sempre a rischio e pericolo del distributore/clien- te. Eventuali avarie e danni dovranno essere contestati al vettore. Ogni reclamo per imballi manomessi dovrà essere inoltrato entro 8 giorni dal ricevimento della merce.

  • Page 6: Introduzione

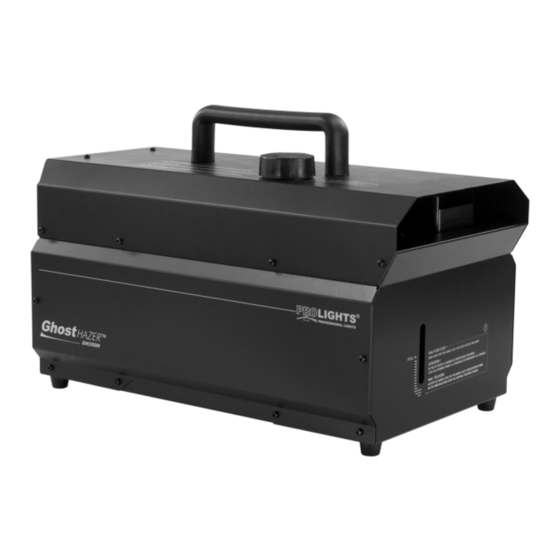

    - 1 - INTRODUZIONE 1.1 DESCRIZIONE GHOST GH350H è una macchina Hazer professionale, con funzionamento basato su un compressore ad aria per un erogare fumo secco (non crea umidità), continuo e senza tempi di pre-riscaldamento, consen- tendo un maggiore tempo di sospensione nell’aria grazie ai liquidi a base di olio senza limitare la visibilità...

  • Page 7: Elementi Di Comando E Di Collegamento

    GHOST GH350H 1.3 ELEMENTI DI COMANDO E DI COLLEGAMENTO Pannello posteriore Fig.1 1. MANIGLIA 8. REMOTE CONTROLLER 2. TAPPO 9. INTERRUTTORE ON/OFF 3. BOCCA DI EROGAZIONE 10. POWER IN spina da pannello VDE per 4. PANNELLO DI CONTROLLO con display e 4...

  • Page 8: Funzioni E Impostazioni

    2.2 IMPOSTAZIONE BASE La macchina del fumo GHOST GH350H dispone di un LCD display e 4 pulsanti per accesso alle funzioni del pannello di controllo (fig.3).

  • Page 9: Modalità Di Funzionamento Dmx

    GHOST GH350H Far riferimento alla tabella riportata di seguito per l’accesso e le impostazioni delle diverse funzioni: FUNZIONI DESCRIZIONE MENU Per impostare le diverse funzioni Selezionare l’intervallo di tempo tra le erogazioni di fumo (da 5 a 200), INTERVAL SET con i tasti UP/DOWN, da utilizzare nella modalità...

  • Page 10: Collegamenti Della Linea Dmx

    GHOST GH350H 2.4 COLLEGAMENTI DELLA LINEA DMX La connessione DMX è realizzata con connettori standard XLR. Utilizzare cavi schermati, 2 poli ritorti, con impedenza 120Ω e bassa capacità. Per il collegamento fare riferimento allo schema di connessione riportato di seguito:...

  • Page 11: Modalità Di Funzionamento Wireless

    GHOST GH350H 2.6 MODALITÀ DI FUNZIONAMENTO WIRELESS La macchina del fumo GHOST GH350H può essere comandata anche tramite il telecomando wireless in dotazione e trasmettere il segnale al ricevitore collegato all’unità. Con il trasmettitore wireless è possibile controllare più unità in parallelo fino ad una distanza di 50 metri.

  • Page 12: Manutenzione

    GHOST GH350H - 3 - MANUTENZIONE 3.1 RISOLUZIONE DEI PROBLEMI Questa guida elenca i problemi più frequenti e rappresenta un aiuto per tentare di risolverli. Nel caso il problema persista anche dopo aver tentato di risolverlo attraverso i seguenti step, spegnere l’unità, scol- legarla e rivolgersi a personale qualificato per un assistenza tecnica.

  • Page 15: Ghost Gh350H

    2. 4 Connection of the DMX line 2. 5 Construction of the DMX termination 2. 6 Wireless control operation 2. 7 Remote controller operation 3 Maintenance 3. 1 Trouble shooting Warranty Packing content • GHOST GH350H • Wireless control • Power cord • User manual...

  • Page 16: General Instructions

    GHOST GH350H WARNING! Before carrying out any operations with the unit, carefully read this instruction manual and keep it with cure for future reference. It contains important information about the installation, usage and maintenance of the unit. SAFETY General instruction • The products referred to in this manual conform to the European Community Directives and are there-...

  • Page 17: General Information

    GHOST GH350H GENERAL INFORMATION Shipments and claims The goods are sold “ex works” and always travel at the risk and danger of the distributor. Eventual dam- age will have to be claimed to the freight forwarder. Any claim for broken packs will have to be forwarded within 8 days from the reception of the goods.

  • Page 18: Introduction

    - 1 - INTRODUCTION 1.1 DESCRIPTION GHOST GH350H is a professional Hazer machine which bases its operation on a air-compressor to genera- te dry (does not generate redundant moisture), continuous and cold (no-need pre-heating) fogging; al- lowing a longer hanging time through the oil liquid and improving visibility (incredibly tiny particulates).

  • Page 19: Operating Elements And Connections

    GHOST GH350H 1.3 OPERATING ELEMENTS AND CONNECTIONS Rear panel Fig.1 1. HANDLE 8. REMOTE CONTROLLER OUT 2. LID SMOKE FLUID 9. POWER ON/OFF 3. SMOKE NOZZLE 10. POWER IN mains plug for connection to a 4. CONTROL PANEL with LCD display and 6...

  • Page 20: Functions And Settings

    Place the unit on a horizontal surface; • Unscrew the tank cap. • Fill up the fog fluid container (ProLights). If any fluid is spilt, wipe it off immediately with a dry cloth. It must not get inside the unit.

  • Page 21: Dmx Mode

    When the LCD panel display “READY TO HAZE”, press the MENU button and select DMX512 mode. Under this mode, user can use either the UP/DOWN button will be able to set the DMX address. The GHOST GH350H haze machine provide 1 channel for fog output.

  • Page 22: Connection Of The Dmx Line

    GHOST GH350H 2.4 CONNECTION OF THE DMX LINE DMX connection employs standard XLR connectors. Use shielded pair-twisted cables with 120Ω imped- ance and low capacity. The following diagram shows the connection mode: DMX - INPUT DMX - OUTPUT XLR plug...

  • Page 23: Wireless Control Operation

    With the transmitter it is possible to emit fog via radio over a distance of up to 50 meters. The transmit- ter is compatible to any receiver of GHOST GH350H and can control an unlimited number of machines in parallel.

  • Page 24: Maintenance

    GHOST GH350H - 3 - MAINTENANCE 3.1 TROUBLESHOOTING This troubleshooting guide is meant to help solve simple problems. If a problem occurs, carry out the steps below in sequence until a solution is found. Once the unit operates properly, do not carry out follow- ing steps.
  • Page 25 Place Stamp Here Affrancare Spett.le Music&Lights S.r.l. Via Appia Km 136.200 04020 Itri (LT) Italy "...
