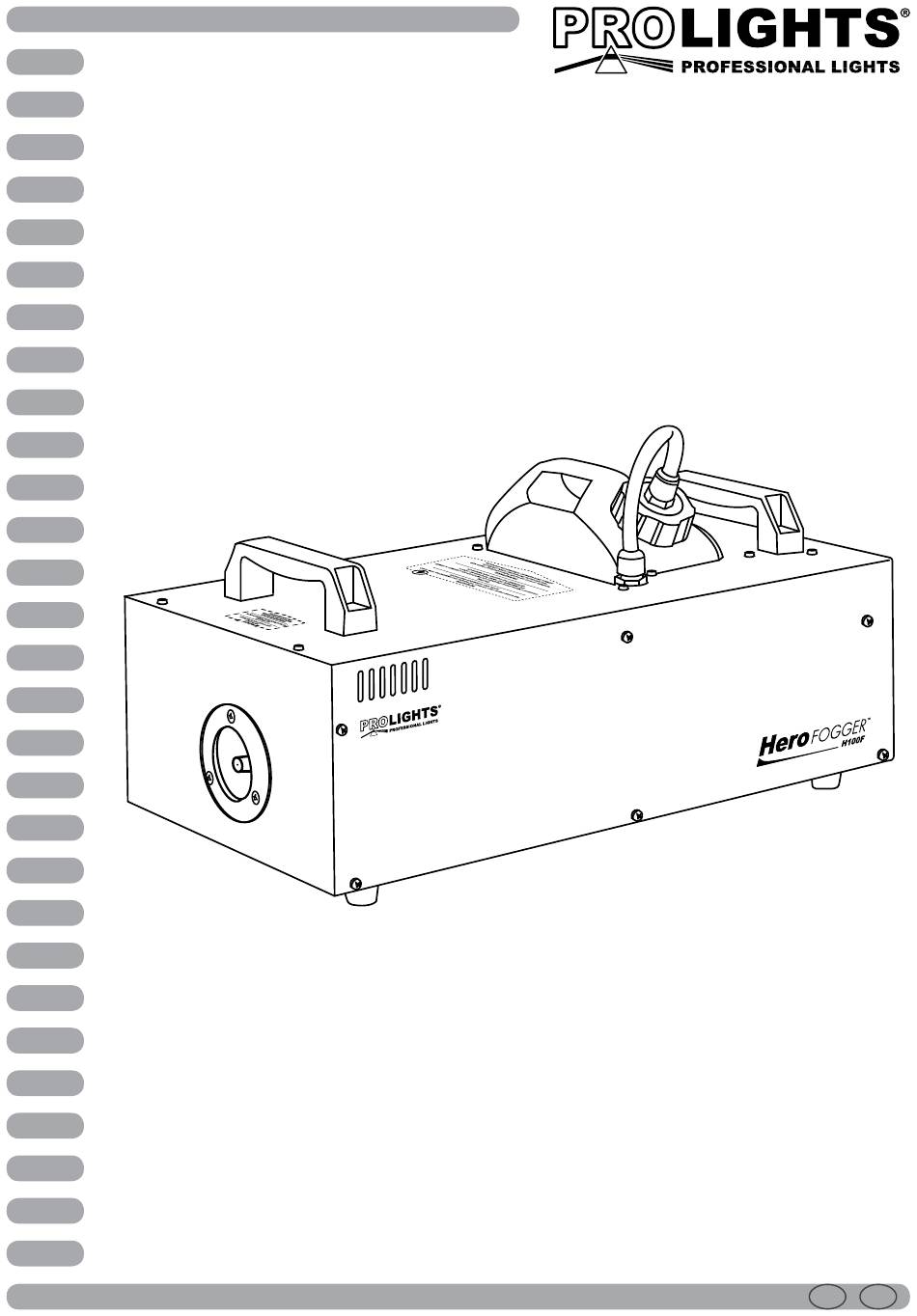

  • Page 1 HERO H100F FOG MACHINE Manuale Utente User Manual...
  • Page 2 Music & Lights S.r.l. si riserva ogni diritto di elaborazione in qualsiasi forma delle presenti istruzioni per l’uso. La riproduzione - anche parziale - per propri scopi commerciali è vietata. Al fine di migliorare la qualità dei prodotti, la Music&Lights S.r.l. si riserva la facoltà di modificare, in qualunque momento e senza preavviso, le specifiche menzionate nel presente manuale di istruzioni.

  • Page 3: Table Of Contents

    2. 6 Collegamenti della linea DMX 2. 7 Costruzione del terminatore DMX 3 Manutenzione 3. 1 Pulizia e manutenzione 3. 2 Risoluzione dei problemi Certificato di garanzia Contenuto dell'imballo: • HERO H100F • Controllo Wireless • Cavo di alimentazione • Manuale utente...

  • Page 4: Avvertenze Generali

    HERO H100F ATTENZIONE! Prima di effettuare qualsiasi operazione con l’unità, leggere con attenzione questo manuale e conservarlo accuratamente per riferimenti futuri. Contiene informazioni importanti riguardo l’installazione, l’uso e la manutenzione dell’unità. SICUREZZA Avvertenze generali • I prodotti a cui questo manuale si riferisce sono conformi alle Direttive della Comunità Europea e per- tanto recano la sigla .

  • Page 5: Informazioni Generali

    HERO H100F • Assicuratevi sempre che vi sia sufficiente liquido nel serbatoio. Il funzionamento di questa unità senza liquido può causare danni alla pompa. Evitare pure il surriscaldamento. • Se la macchina del fumo non funziona correttamente, interrompere immediatamente l’uso, svuotare il serbatoio e rivolgersi al più...

  • Page 6: Introduzione

    - 1 - INTRODUZIONE 1.1 DESCRIZIONE HERO H100F è una Fogger dalle dimensioni compatte e dai consumi ridotti, concepita come effetto d’am- biente per eventi di medie dimensioni in clubs, Djset e parties. L’interfaccia di controllo wireless e il con- trollo DMX a bordo conferisce un’estrema immediatezza nei settaggi e semplicità...

  • Page 7: Elementi Di Comando E Di Collegamento

    HERO H100F 1.3 ELEMENTI DI COMANDO E DI COLLEGAMENTO Fig.1 DM X O UT WARNING ! • D ISC O NNEC T PO WER B EFO RE C HANG ING F USE. • U SE O NLY WITH A DULT SUPERVISIO N.

  • Page 8: Funzioni E Impostazioni

    • Dopo il riempimento del serbatoio, avvitare sempre il tappo per evitare contaminazioni. NOTE - Nella macchina HERO H100F è installato un sensore per il liquido nel serbatoio. Pertanto la pompa cesserà di funzionare automaticamente quando non c’è sufficiente liquido nell’unità. Riempire il serbatoio e riavviare la macchina (spegnere e riaccendere).

  • Page 9: Sistema Di Controllo Wireless

    HERO H100F 2.3 SISTEMA DI CONTROLLO WIRELESS Il sistema di controllo wireless è composto da un trasmettitore (fig.2), dotato di due pulsanti attivazione e disattivazione erogazione fumo, e di un ricevitore (fig.3) pre-collegato al pannello posteriore dell’unità. Trasmettitore Mediante il trasmettitore wireless (fig.2) è possibile attivare, via radio, ad una distanza massima di 50 metri, la produzione di bolle.

  • Page 10: Modailtà Dmx

    DMX per il primo canale DMX. Se, per esempio, sull’unità di comando è previsto l’indirizzo 33 per coman- dare la funzione del primo canale DMX, si deve impostare sulla HERO H100F l’indirizzo di start 33. Le altre funzioni del pannello saranno assegnate automaticamente agli indirizzi successivi. Segue un esempio con...

  • Page 11: Collegamenti Della Linea Dmx

    HERO H100F Indirizzo di start 6: switch n° 2 e 3 su ON Indirizzo di start 104: switch n° 4 , 6 e 7 su ON Il modo più semplice è quello di partire sempre dal massimo valore possibile aggiungendo i valori minori fino a raggiungere, come somma, l’indirizzo di start.

  • Page 12: Costruzione Del Terminatore Dmx

    HERO H100F 2.7 COSTRUZIONE DEL TERMINATORE DMX La terminazione evita la probabilità che il segnale DMX 512, una volta raggiunta la fine della linea stessa venga riflesso indietro lungo il cavo, provocando, in certe condizioni e lunghezze, la sua sovrapposizione al segnale originale e la sua cancellazione.

  • Page 13: Manutenzione

    HERO H100F - 3 - MANUTENZIONE 3.1 PULIZIA E MANUTENZIONE Dopo il riempimento del serbatoio, avvitare sempre il tappo per evitare contaminazioni del liquido. Una regolare pulizia della macchina può aiutare a ridurre i costi di manutenzione e la sostituzione dei componenti.

  • Page 15: Hero H100F

    2. 6 Connection of the dmx line 2. 7 Construction of the DMX termination 3 Maintenance 3. 1 Cleaning and storage 3. 2 Trouble shooting Warranty Packing content • HERO H100F • Wireless remote control • Power cord • User manual...

  • Page 16: General Instructions

    HERO H100F WARNING! Before carrying out any operations with the unit, carefully read this instruction manual and keep it with cure for future reference. It contains important information about the installation, usage and maintenance of the unit. SAFETY General instruction • The products referred to in this manual conform to the European Community Directives and are there-...

  • Page 17: General Information

    HERO H100F • If your Fog Machine fails to work properly, discontinue use immediately. Drain all fog liquid from the tank, pack the unit securely (preferably in the original packing material), and return it to your dealer for service. • Always drain tank before mailing or transporting this unit.

  • Page 18: Introduction

    - 1 - INTRODUCTION 1.1 DESCRIPTION HERO H100F is a compact Fogger featuring low power consumption and conceived for mid-small indoor events like clubs, Djset and parties. The cutting-edge wireless remote and on-board DMX control system gives H100D a simple setting and operation interface. Additionally, the state-of-the-art heater design up- grades the Hero Series fog machines to a higher level in terms of good quality fog and energy efficiency.

  • Page 19: Operating Elements And Connections

    HERO H100F 1.3 OPERATING ELEMENTS AND CONNECTIONS Fig.1 DM X O UT WARNING ! • D ISC O NNEC T PO WER B EFO RE C HANG ING F USE. • U SE O NLY WITH A DULT SUPERVISIO N.

  • Page 20: Functions And Settings

    4. Fill with high-quality, water-based fog liquid recommended by Prolights dealer. 5. The HERO H100F only works with uncontaminated Prolights Fog Liquid. Any other types of liquid can damage the unit resulting in spitting and serious clogging problem. When filled, place cap back on liquid tank.

  • Page 21: Wireless Remote Control

    HERO H100F 2.3 WIRELESS REMOTE CONTROL The wireless remote control system consists of a transmitter equipped with two buttons for fog output on and off, and a receiver pre-attached to the rear panel of each HERO-series model. Transmitter With the transmitter it is possible to emit fog via radio over a distance of up to 50 meters. The transmit- ter is compatible to any receiver of the HERO-series and can control an unlimited number of machines in parallel.

  • Page 22: Dmx Mode

    2.5 ADJUSTING THE START ADDRESS To able to operate the HERO H100F with a controller, adjust the DMX start address for first DMX channel. If e.g. address 33 on the controller is provided for controlling the function of the first DMX channel, adjust the start address 33 on the HERO H100F.

  • Page 23: Connection Of The Dmx Line

    HERO H100F Start address 6: switches No. 2 and 3 set to ON Start address 104: switches Nos. 7, 6 and 4 set to ON The easiest way is to start from the highest possible place value and to add the smaller values until the start address will result.

  • Page 24: Construction Of The Dmx Termination

    HERO H100F 2.7 CONSTRUCTION OF THE DMX TERMINATION The termination avoids the risk of DMX 512 signals being reflected back along the cable when they reach- es the end of the line: under certain conditions and with certain cable lengths, this could cause them to cancel the original signals.

  • Page 25: Maintenance

    HERO H100F - 3 - MAINTENANCE 3.1 CLEANING AND STORAGE Do not allow the fog liquid to become contaminated. Always replace the caps on the fog liquid container and the fog machine liquid tank immediately after filling. Cleaning your fog machine regularly can help you to reduce the frequency of parts replacement and the cost of maintenance.
  • Page 27 Place Stamp Here Affrancare Spett.le Music&Lights S.r.l. Via Appia Km 136.200 04020 Itri (LT) Italy "...
