  • Page 1 PHYRO3000D FOG MACHINE MANUALE UTENTE USER MANUAL IT - EN...
  • Page 2 Music & Lights S.r.l. si riserva ogni diritto di elaborazione in qualsiasi forma delle presenti istruzioni per l’uso. La riproduzione - anche parziale - per propri scopi commerciali è vietata. Al fine di migliorare la qualità dei prodotti, la Music&Lights S.r.l. si riserva la facoltà di modificare, in qualunque momento e senza preavviso, le specifiche menzionate nel presente manuale di istruzioni.

  • Page 3: Table Of Contents

    PHYRO3000D INDICE Sicurezza Avvertenze generali Attenzioni e precauzioni per l’installazione 1 Introduzione 1. 1 Descrizione 1. 2 Specifiche tecniche 1. 3 Elementi di comando e di collegamento 2 Funzioni e impostazioni 2. 1 Pannello di controllo 2. 2 Impostazione base 2.

  • Page 4: Avvertenze Generali

    PHYRO3000D ATTENZIONE! Prima di effettuare qualsiasi operazione con l’unità, leggere con attenzione questo manuale e conservarlo accuratamente per riferimenti futuri. Contiene informazioni importanti riguardo l’installazione, l’uso e la manutenzione dell’unità. SICUREZZA Avvertenze generali • I prodotti a cui questo manuale si riferisce sono conformi alle Direttive della Comunità Europea e per- tanto recano la sigla .
  • Page 5 • Assicuratevi sempre che vi sia sufficiente liquido nel serbatoio. Il funzionamento di questa unità senza liquido può causare danni alla pompa. Evitare pure il surriscaldamento. • Utilizzare liquidi Prolights a base d’acqua della serie SmokeFluid. • Non riempire troppo l’unità: un riempimento eccessivo potrebbe provocare intasamento. Svuotare il serbatoio dell’unità...

  • Page 6: Introduzione

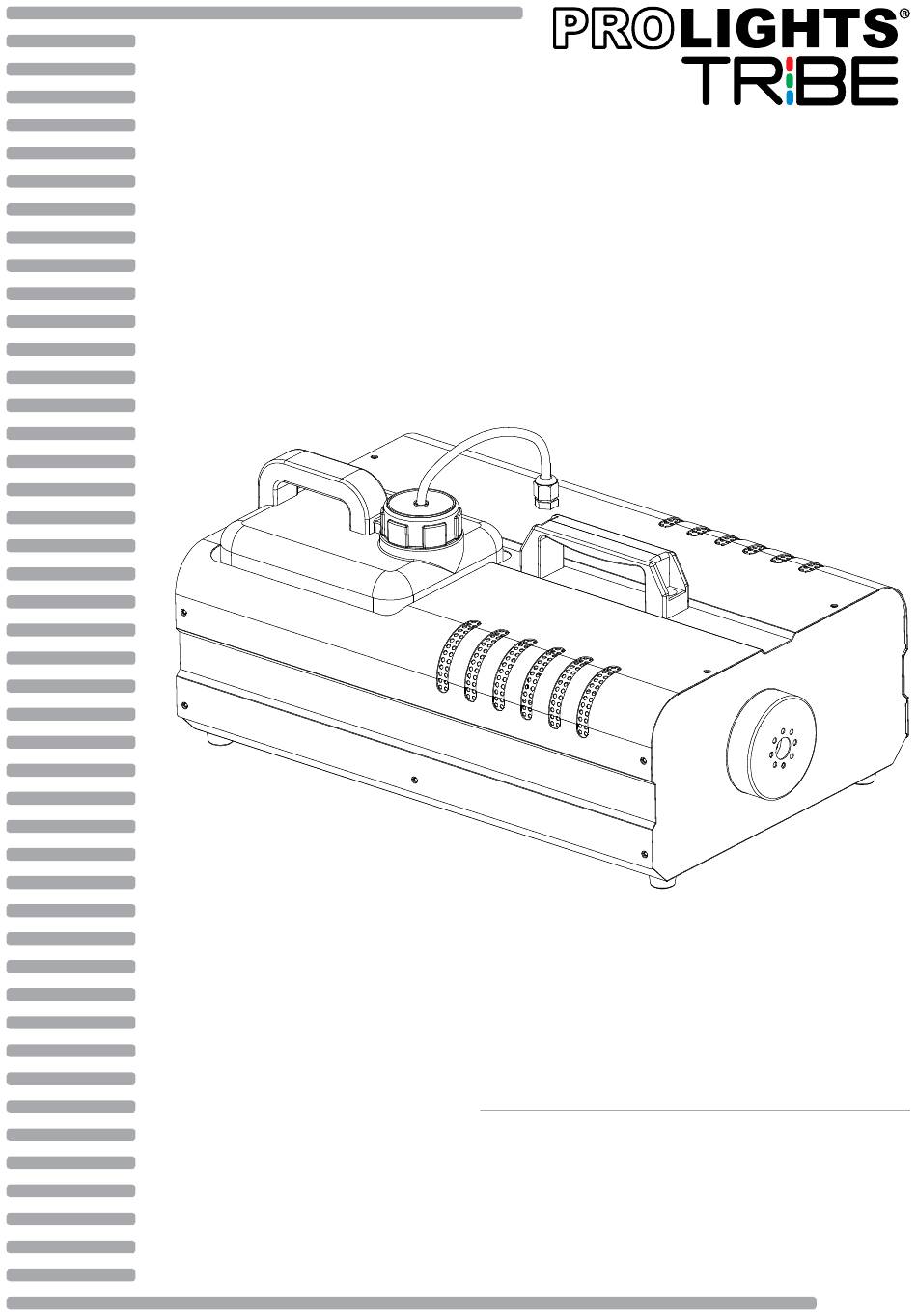

    PHYRO3000D - 1 - INTRODUZIONE 1.1 DESCRIZIONE PHYRO3000D è una macchina del fumo professionale adatta per applicazioni in ambienti di grandi di- mensioni come stage, teatri ed applicazioni outdoor, dove sia necessario un effetto potente con elevata erogazione di fumo. 1.2 SPECIFICHE TECNICHE •...

  • Page 7: Elementi Di Comando E Di Collegamento

    PHYRO3000D 1.3 ELEMENTI DI COMANDO E DI COLLEGAMENTO Pannello Posteriore Fig.1 1. UGELLO portafusibile. Sostituire un fusibile difettoso 2. MANIGLIA solo con uno dello stesso tipo (10A/250V). 3. TUBO ASPIRAZIONE 8. DMX OUT (XLR a 3 poli): 4. TAPPO SERBATOIO PORTAFLUIDO 1= massa, 2 = DMX -, 3 = DMX + 5.

  • Page 8: Funzioni E Impostazioni

    2. Posizionare l’unità su un piano orizzontale e svitare il tappo del serbatoio. 3. Versare il liquido Prolights, per fumo a base di acqua, nel serbatoio senza superare il livello massimo per evitare che trabocchi. Raccogliere subito con un panno asciutto il liquido eventualmente rovesciato per evitare che entri dentro alla macchina.

  • Page 9: Funzionamento

    PHYRO3000D • Tutte le macchine, dopo un lungo periodo di erogazione fumo, necessitano di riportare la temperatura a quella di esercizio. Durante questo tempo nessuna erogazione di fumo può essere effettuata. 2.3 FUNZIONAMENTO 1. Aggiungere il liquido fumo nel serbatoio facendo attenzione che non trabocchi. 2.

  • Page 10: Funzionamento Del Controllo Multifunzione

    PHYRO3000D NOTE - Nel caso di rumori della pompa o piccole erogazioni di fumo, scollegare immediatamente l’uni- tà dalla rete elettrica. Controllare il livello del liquido, il tubo collegato al serbatoio, il fusibile esterno e l’alimentazione elettrica. Se queste verifiche risultano soddisfatte collegare nuovamente l’unità alla rete elettrica e riprovare.

  • Page 11: Struttura Menu

    PHYRO3000D Sostituzione della batteria del trasmettitore Assicurarsi che i ricevitori wireless non superino la distanza massima dal trasmettitore. Se la capacità di trasmissione diminuisce, è probabile che le batterie del trasmettitore si siano esaurite; pertanto rimuovere il coperchio, inserire una nuova batteria da 12 V del tipo indicato nel vano batterie e rimontare il coperchio. 2.6 STRUTTURA MENU MENU ð...

  • Page 12: Collegamenti Della Linea Dmx

    PHYRO3000D 2.9 COLLEGAMENTI DELLA LINEA DMX La connessione DMX è realizzata con connettori standard XLR. Utilizzare cavi schermati, 2 poli ritorti, con impedenza 120Ω e bassa capacità. Per il collegamento fare riferimento allo schema di connessione riportato di seguito: DMX - OUTPUT DMX - INPUT Presa XLR Spina XLR...

  • Page 13: Manutenzione

    PHYRO3000D - 3 - MANUTENZIONE 3.1 PULIZIA E MANUTENZIONE Dopo il riempimento del serbatoio, avvitare sempre il tappo per evitare contaminazioni del liquido. Una regolare pulizia della macchina può aiutare a ridurre i costi di manutenzione e la sostituzione dei componenti.
  • Page 14 All rights reserved by Music & Lights S.r.l. No part of this instruction manual may be reproduced in any form or by any means for any commercial use. In order to improve the quality of products, Music&Lights S.r.l. reserves the right to modify the characteristics stated in this instruction manual at any time and without prior notice.
  • Page 15 PHYRO3000D TABLE OF CONTENTS Safety General instructions Warnings and installation precautions 1 Introduction 1. 1 Description 1. 2 Technical specifications 1. 3 Operating elements and connections 2 Functions and settings 2. 1 Control panel 2. 2 Basic 2. 3 Operation 2.

  • Page 16: General Instructions

    PHYRO3000D WARNING! Before carrying out any operations with the unit, carefully read this instruction manual and keep it with cure for future reference. It contains important information about the installation, usage and maintenance of the unit. SAFETY General instruction • The products referred to in this manual conform to the European Community Directives and are there- fore marked with .
  • Page 17 • Always make sure there is sufficient liquid in the tank. Operating this unit without liquid will cause damage to the pump as well as over-heating of the heater. • Use Prolights liquid water-based SmokeFluid series. • Do not overfill the unit: overfilling may cause clogging. Empty the tank of the unit when not in use or not used for long periods.

  • Page 18: Introduction

    PHYRO3000D - 1 - INTRODUCTION 1.1 DESCRIPTION PHYRO3000D is a professional Fog machine, suitable for middle size environments as discos, theatre, stages where a powerful ambient effect with great fogging volume is required.Technical Specifications. 1.2 TECHNICAL SPECIFICATIONS • Functioning based on internal heater for high pressure and voluminous fog emission •...

  • Page 19: Operating Elements And Connections

    PHYRO3000D 1.3 OPERATING ELEMENTS AND CONNECTIONS Rear panel Fig.1 1. NOZZLE is located near the mains plug. Only replace 2. HANDLE a blown fuse by one of the same type 3. ASPIRATION TUBE (10A/250V). 4. LID FOG FLUID 8. DMX OUT (3-pole XLR): 5.

  • Page 20: Functions And Settings

    2. Place fog machine on a flat surface and remove fog liquid tank cap. 3. Pour the Prolights liquid in the tank without exceeding the maximum level to prevent overflow. Col- lect immediately with a dry cloth to prevent that any liquid enters into the machine. The unit is not protected against splashing water.

  • Page 21: Operation

    PHYRO3000D 2.3 OPERATION 1. Add fluid carefully to the liquid tank. Do not overfill the tank. 2. Plug power cord into a grounded electrical outlet. Turn the power switch to “ON” on the back of the machine. The unit will start to warm-up the machine. Wait a few minutes for heating element to heat up.

  • Page 22: Remote Controller Operation

    PHYRO3000D 2.4 REMOTE CONTROLLER OPERATION WARNING : before removing or replacing the remote control unit disconnect the power cord. • The DMX INPUT must not be connected. • Via the DMX OUTPUT, it is possible connect further PHYRO3000D units. 2.5 OPERATION OF THE MULTI-FUNCTION CONTROL The remote control (fig.2) allows to control different functions.

  • Page 23: Menu Structure

    PHYRO3000D Battery change on the transmitter If the range of the transmitter decreases, the battery is probably exhausted and must be replaced. For this purpose, take off the housing cover and remove the used battery. Insert a fresh 12 V battery, as indicated in the battery compartment and refit the housing cover.

  • Page 24: Connection Of The Dmx Line

    PHYRO3000D 2.10 CONNECTION OF THE DMX LINE DMX connection employs standard XLR connectors. Use shielded pair-twisted cables with 120Ω imped- ance and low capacity. The following diagram shows the connection mode: DMX - INPUT DMX - OUTPUT XLR plug XLR socket Pin1 : GND - Shield Pin2 : - Negative Pin3 : + Positive...

  • Page 25: Maintenance

    PHYRO3000D - 3 - MAINTENANCE 3.1 CLEANING AND STORAGE Do not allow the fog liquid to become contaminated. Always replace the caps on the fog liquid container and the fog machine liquid tank immediately after filling. Cleaning your fog machine regularly can help you to reduce the frequency of parts replacement and the cost of maintenance.
  • Page 28 MUSIC & LIGHTS S.r.l. Via Appia, km 136,200 - 04020 Itri (LT) - ITALY Phone +39 0771 72190 - Fax +39 0771 721955 www.musiclights.it - email: info@musiclights.it ISO 9001:2008 Certified Company...
