H150UFC
FOG MACHINE
MANUALE UTENTE
USER MANUAL
IT - EN

Advertisement

Chapters

Table of Contents
loading
Need help?

Need help?

Do you have a question about the H150UFC and is the answer not in the manual?

Questions and answers

Subscribe to Our Youtube Channel

Related Manuals for ProLights H150UFC

Summary of Contents for ProLights H150UFC

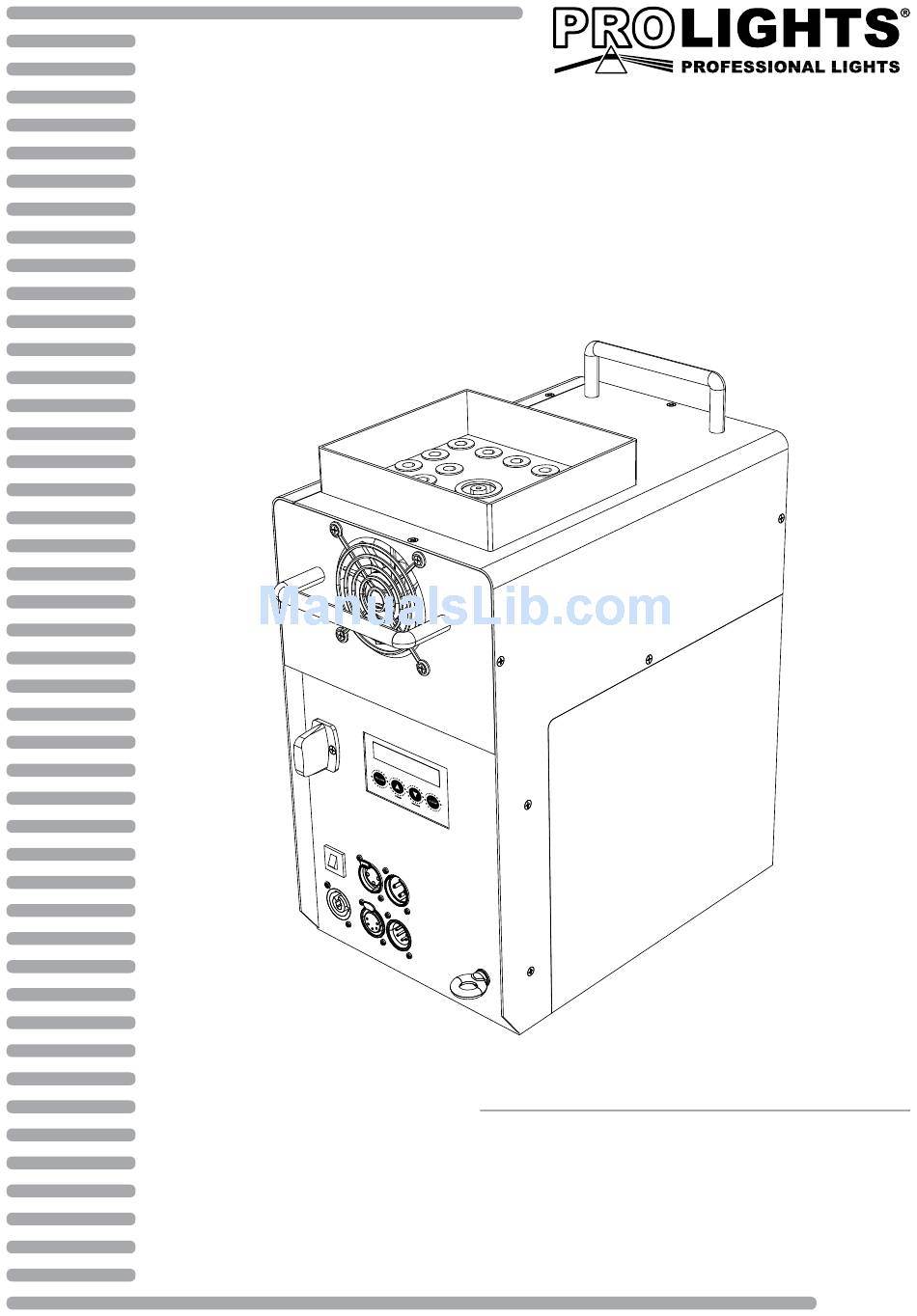

  • Page 1 H150UFC FOG MACHINE MANUALE UTENTE USER MANUAL IT - EN...
  • Page 2 Music & Lights S.r.l. si riserva ogni diritto di elaborazione in qualsiasi forma delle presenti istruzioni per l’uso. La riproduzione - anche parziale - per propri scopi commerciali è vietata. Al fine di migliorare la qualità dei prodotti, la Music&Lights S.r.l. si riserva la facoltà di modificare, in qualunque momento e senza preavviso, le specifiche menzionate nel presente manuale di istruzioni.

  • Page 3: Table Of Contents

    2. 26 Esecuzione delle ultime impostazioni 3 Manutenzione 3. 1 Pulizia e manutenzione 3. 2 Riarmo del fusibile 3. 3 Risoluzione dei problemi Certificato di garanzia Contenuto dell'imballo: • H150UFC • Telecomando wireless • Cavo di alimentazione • Manuale utente...

  • Page 4: Sicurezza

    H150UFC ATTENZIONE! Prima di effettuare qualsiasi operazione con l’unità, leggere con attenzione questo manuale e conservarlo accuratamente per riferimenti futuri. Contiene informazioni importanti riguardo l’installazione, l’uso e la manutenzione dell’unità. SICUREZZA Avvertenze generali • I prodotti a cui questo manuale si riferisce sono conformi alle Direttive della Comunità Europea e per- tanto recano la sigla .

  • Page 5: Informazioni Generali

    • Assicuratevi sempre che vi sia sufficiente liquido nel serbatoio. Il funzionamento di questa unità senza liquido può causare danni alla pompa. Evitare pure il surriscaldamento. • Utilizzare liquidi Prolights a base d’acqua. • Non riempire troppo l’unità: un riempimento eccessivo potrebbe provocare intasamento. Svuotare il serbatoio dell’unità...

  • Page 6: Introduzione

    Tempo di funzionamento massimo: 8 sec full output • Capacità tanica liquido: 2,4 lt • Consumo liquido: 25ml/10sec full output • Fluido: Liquidi Prolights a base d’acqua serie SmokeFluid • Opzioni di controllo: DMX 512, manuale, timer, telecomando wireless • Canali DMX: 8 canali •...

  • Page 7: Elementi Di Comando E Di Collegamento

    H150UFC 1.2 ELEMENTI DI COMANDO E DI COLLEGAMENTO Pannello Posteriore Fig.1 1. UGELLO - DMX OUT (XLR a 5 poli): 2. PANNELLO LED 1= massa, 2 = DMX -, 3 = DMX +, 4 N/C, 5 N/C 3. MANIGLIE 7. POWER IN (connettore di potenza): per 4.

  • Page 8: Impostazione Base

    H150UFC - 2 - FUNZIONI E IMPOSTAZIONI 2.1 PANNELLO DI CONTROLLO L’H150UFC dispone di un display LCD e 4 pulsanti per accesso alle funzioni del pannello di controllo (fig2). MENU UP/TIMER DOWN/VOLUME STOP Per scorrere il menu Per scorrere attraverso le...

  • Page 9: Funzionamento

    Ricevitore Il ricevitore wireless (fig.4) è testato e pre-fissato al pannello di controllo dell’H150UFC. Si prega di non cer- care di rimuoverlo. Il ricevitore risponde fino a 10 diversi trasmettitori che sono associati con la macchina.

  • Page 10: Set Up Dei Trasmettitori

    1. Spegnere l’H150UFC. 2. Tenere premuto il tasto DOWN collocato sul pannello di controllo dell’unità. 3. Accendere l’H150UFC e rilasciare il tasto DOWN quando il display LCD lampeggia. 4. Tenere premuto il tasto A collocato sul trasmettitore. 5. Per associare il trasmettitore al ricevitore, premere il tasto UP collocato sul pannello di controllo dell’uni- tà...

  • Page 11: Struttura Menu

    H150UFC 2.7 STRUTTURA MENU MENU ð DMX 512 Address: 1 Address: 504 ð Stand Alone Set Master Set Slave ð Color Mode ð Color Mode Macro: 01 Macro: 10 ð Color Mode Chase: 01 Chase: 15 ð Timer Interval 15 Sec Interval 360 Sec ð...

  • Page 12: Modalità Dmx

    2.9 INDIRIZZAMENTO DMX L’ H150UFC dispone di 1 configurazione DMX a 8 canali. Le tabella a pagina 15 indica la modalità di funzio- namento e i relativi valori DMX. Come interfaccia DMX, l’unità possiede dei contatti XLR a 3 poli e 5 poli.
  • Page 13 H150UFC Numero Indirizzo di Indirizzo DMX Prossimo indirizzo di start Prossimo indirizzo di start Prossimo indirizzo di start canali DMX start (esempio) occupati possibile per unità n°1 possibile per unità n°2 possibile per unità n°3 33-40 DMX Address: 33 DMX Address: 41...

  • Page 14: Collegamenti Della Linea Dmx

    H150UFC 2.10 COLLEGAMENTI DELLA LINEA DMX La connessione DMX è realizzata con connettori standard XLR. Utilizzare cavi schermati, 2 poli ritorti, con impedenza 120Ω e bassa capacità. Per il collegamento fare riferimento allo schema di connessione riportato di seguito: DMX - INPUT...

  • Page 15: Canali Dmx

    H150UFC 2.12 CANALI DMX MODE FUNCTION Value 8 Ch Fog off 000 - 004 Fog on 005 - 255 0~100% 000 - 255 GREEN 0~100% 000 - 255 BLUE 0~100% 000 - 255 CHASE Chase 1 000 - 015 Chase 2...

  • Page 16: Modalità Master/Slave

    H150UFC 2.13 MODALITÀ MASTER/SLAVE Questa modalità consente di collegare in linea più unità senza un controller. La prima unità sarà impostata come Master e le altre funzioneranno come Slave con lo stesso effetto. • Premere il tasto MENU fino a quando sul display non appare la voce Stand Alone.

  • Page 17: Impostazioni Wireless

    H150UFC 2.19 IMPOSTAZIONI WIRELESS Per impostare la modalità di funzionamento wireless, fare riferimento alla seguente procedura. • Premere il tasto MENU fino a quando sul display non appare la voce Wireless Setting. • Premere i tasti UP/DOWN per selezionare la modalità ON oppure OFF.

  • Page 18: Tempo Di Ritardo Led

    H150UFC 2.25 TEMPO DI RITARDO LED Per impostare l’intervallo di tempo che intercorre tra la fine di emissione di fumo e lo spegnimento dei LED, fare riferimento alla seguente procedura. • Premere il tasto MENU fino a quando sul display non appare la voce LED Fade Out.

  • Page 19: Manutenzione

    H150UFC - 3 - MANUTENZIONE 3.1 PULIZIA E MANUTENZIONE Dopo il riempimento del serbatoio, avvitare sempre il tappo per evitare contaminazioni del liquido. Una regolare pulizia della macchina può aiutare a ridurre i costi di manutenzione e la sostituzione dei componenti.
  • Page 20 All rights reserved by Music & Lights S.r.l. No part of this instruction manual may be reproduced in any form or by any means for any commercial use. In order to improve the quality of products, Music&Lights S.r.l. reserves the right to modify the characteristics stated in this instruction manual at any time and without prior notice.
  • Page 21 2. 25 Led delay time 2. 26 Run last setting 3 Maintenance 3. 1 Cleaning and storage 3. 2 Breaker reset 3. 3 Trouble shooting Warranty Packing content • H150UFC • Wireless remote controller • Power cord • User manual...

  • Page 22: Safety

    H150UFC WARNING! Before carrying out any operations with the unit, carefully read this instruction manual and keep it with cure for future reference. It contains important information about the installation, usage and maintenance of the unit. SAFETY General instruction • The products referred to in this manual conform to the European Community Directives and are there- fore marked with .

  • Page 23: General Information

    • Always make sure there is sufficient liquid in the tank. Operating this unit without liquid will cause damage to the pump as well as over-heating of the heater. • Use Prolights liquid water-based SmokeFluid series. • Do not overfill the unit: overfilling may cause clogging. Empty the tank of the unit when not in use or not used for long periods.

  • Page 24: Introduction

    • Max. operating time: 8 sec full output • Liquid tank capacity: 2,4 lt • Fluid consumption: 25ml/10sec full output • Compatible fluid: water-based Prolights fluid • Control option: DMX 512, manual, timer, wireless remote • DMX channels: 8 channels • Power connection: Neutrik powercon...

  • Page 25: Operating Elements And Connections

    H150UFC 1.3 OPERATING ELEMENTS AND CONNECTIONS Rear panel Fig.1 1. NOZZLE - DMX OUT (5-pole XLR): 2. LED PANEL 1= massa, 2 = DMX -, 3 = DMX +, 4 N/C, 5 N/C 3. HANDLES 7. MAINS INPUT (Power connector) 4.

  • Page 26: Basic

    4. The machine only works with Prolights liquid. Any other types of fluid can damage the unit. During the filling operation, the machine must not be connected to the electricity grid. First disconnect the plug from the socket.

  • Page 27: Operation

    With the wireless transmitter (fig.3) it is possible to emit fog via radio over a distance of up to 50 meters. Receiver The wireless receiver (fig.4) is tested and pre-attached to the rear panel of the H150UFC. Please do not try to remove it. The receiver responds to up to 10 different transmitters that are registered with the machine.

  • Page 28: Registering Transmitters

    2. Press and hold the DOWN button located on the control panel of the unit. 3. Turn on the H150UFC and release the DOWN button when the LCD display flashes. 4. Hold down the A button located on the transmitter.

  • Page 29: Menu Structure

    H150UFC 2.7 MENU STRUCTURE MENU ð DMX 512 Address: 1 Address: 504 ð Stand Alone Set Master Set Slave ð Color Mode ð Color Mode Macro: 01 Macro: 10 ð Color Mode Chase: 01 Chase: 15 ð Timer Interval 15 Sec Interval 360 Sec ð...

  • Page 30: Dmx Mode

    DMX values . As a DMX interface, the unit has contacts XLR 3-pin and 5-pin. For to control the H150UFC with a light control unit, set the DMX start address with the first free DMX channel. If, for example, on the control unit is provided for the address 33 for controlling the function of the first DMX channel, you must set on the H150UFC the start address 33.
  • Page 31 H150UFC Number of Start address DMX Address Next possible start Next possible start Next possible start DMX channels (example) occupied address for unit No. 1 address for unit No. 2 address for unit No. 3 33-40 DMX Address: 33 DMX Address: 41...

  • Page 32: Connection Of The Dmx Line

    H150UFC 2.10 CONNECTION OF THE DMX LINE DMX connection employs standard XLR connectors. Use shielded pair-twisted cables with 120Ω imped- ance and low capacity. The following diagram shows the connection mode: DMX - INPUT DMX - OUTPUT XLR plug XLR socket...

  • Page 33: Dmx Control

    H150UFC 2.12 DMX CONTROL MODE FUNCTION Value 8 Ch Fog off 000 - 004 Fog on 005 - 255 0~100% 000 - 255 GREEN 0~100% 000 - 255 BLUE 0~100% 000 - 255 CHASE Chase 1 000 - 015 Chase 2...

  • Page 34: Master/Slave Mode

    H150UFC 2.13 MASTER/SLAVE MODE This mode allows you to connect multiple drives online without a controller. The first unit will be set as the Master and the others function as Slave with the same effect. • Press the MENU button until the display shows the voice Stand Alone.

  • Page 35: Button A Programming

    H150UFC Press the STOP button to exit the setup menu. 2.20 BUTTON A PROGRAMMING To program the play of the lights to match at the smoke emission when you press the button A on the wireless remote control, refer to the following procedure.

  • Page 36: Run Last Setting

    H150UFC • Press the MENU button until the display shows the voice LED Fade Out. • Press the UP/DOWN button to select the desired interval Delay: 0 Sec - Delay: 5 sec. Press the STOP button to exit the setup menu.

  • Page 37: Maintenance

    H150UFC - 3 - MAINTENANCE 3.1 CLEANING AND STORAGE Do not allow the fog liquid to become contaminated. Always replace the caps on the fog liquid container and the fog machine liquid tank immediately after filling. Cleaning your fog machine regularly can help you to reduce the frequency of parts replacement and the cost of maintenance.
  • Page 39 Place Stamp Here Affrancare Spett.le Music&Lights S.r.l. Via Appia Km 136.200 04020 Itri (LT) Italy "...
  • Page 44 MUSIC & LIGHTS S.r.l. Via Appia, km 136,200 - 04020 Itri (LT) - ITALY Phone +39 0771 72190 - Fax +39 0771 721955 www.musiclights.it - email: info@musiclights.it ISO 9001:2008 Certified Company...
