"DOCCE FLAT D"
E1 - componenti /
Nota bene / Please note
- Nel disegno: doccia tipologia E1 con anta destra.
- Eseguire l'alloggiamento nel pavimento per la guida e la piletta.
- Tutte le misure sono in millimetri.
- In the sketch: shower type E1 with right door.
- Prepare the floor to take the shower rail and the waste.
- All measurements are in mm.

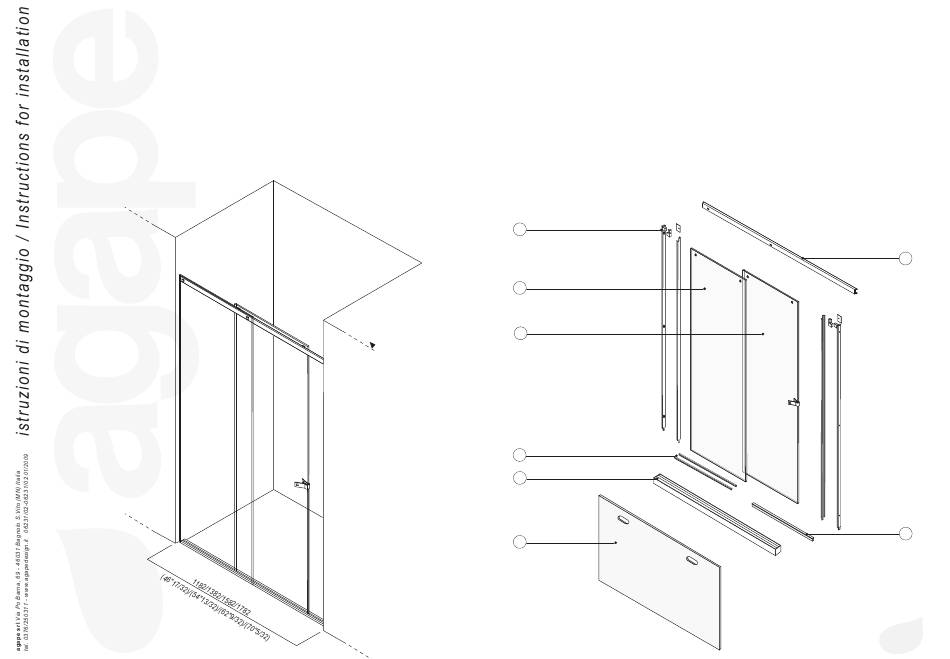

Assemblato / Assembled
"FLAT D SHOWERS"
E1 - components
2200 (86"39/64)
List of components
Elenco delle parti /
1
guida /
rail
2
aste e carter /
bar and guard
3
fianco /
side panel
4
anta /
door
5
guida base/ rail base
6
profilo cava /
channel profile
7
dima /
template
8
guarnizioni fianco / panel gaskets
Esploso / Pre - assembled
2
3
4
8
5
7
1
6
1
Advertisement
Related Manuals for agape FLAT D E1
Summary of Contents for agape FLAT D E1
- Page 1 "DOCCE FLAT D" "FLAT D SHOWERS" E1 - components E1 - componenti / List of components Nota bene / Please note Elenco delle parti / - Nel disegno: doccia tipologia E1 con anta destra. guida / rail - Eseguire l'alloggiamento nel pavimento per la guida e la piletta. aste e carter / bar and guard fianco /...
- Page 2 "DOCCE FLAT D" "FLAT D SHOWERS" E1 - preparation end section E1 - preparativi e sezioni / Preparazione della guida per la posa Sezione guida doccia: soluzione a filo pavimento Preparation of rail for installation Shower rail section:Option with rail base installed flush with finished floor surface ATTENZIONE! La guida va installata con il riempitivo di protezione in poliuretano espanso all’interno...
- Page 3 FLAT D SHOWERS" "DOCCE FLAT D" E1 - posa guida / " E1 - installing of rail 90° dima per controllo luce tra le pareti al finito. template for checking gap between finished wall surfaces 90°...
- Page 4 "DOCCE FLAT D" E1 - struttura / " FLAT D SHOWERS" E1 - structure Installazione a parete / Wall mounting Dettaglio / Detail Attenzione: Le asole della guida superiore definiscono la posizione del fianco. Verificare che l'asta, in prossimità di eventuali spigoli, possa essere vincolata con Attention: The elliptical holes in the upper rail determine the position of the vertical side panel.
- Page 5 "DOCCE FLAT D" "FLAT D SHOWERS" E1 - posa fianco / E1 - installing the panel Applicare il fianco alla guida superiore. Insert the side panel into the upper rail. controllare che le boccole siano inserite correttamente make sure that the bushes are correctly installed chiave speciale snake-eye key spessori 4 mm...
- Page 6 "DOCCE FLAT D" "FLAT D SHOWERS" E1 - installing door E1 - posa anta / - Applicare l'anta alle ruote della guida superiore. - Attach the door to the wheels of the upper rail. vista interna Inside view i g l i r e t foro maniglia hole to take...
- Page 7 "DOCCE FLAT D" "FLAT D SHOWERS" E1 - finiture / E1 - fittings ATTENZIONE: attendere 24 ore prima dell'utilizzo della doccia! regolare il fermo in modo che la vista interna ATTENTION: allow 24 hours before using the shower! maniglia non tocchi il fianco. Inside view adjust the block so that the handle does not hit the side panel.
