agape FLAT D C2 Instructions For Installation Manual

"DOCCE FLAT D"
C2 - componenti /
Nota bene / Please note
- Nel disegno: doccia tipologia C2 con anta a destra.
- Verificare il senso di apertura dell'anta, se destra o sinistra!
- Eseguire l'alloggiamento nel pavimento per il piatto doccia, la piletta e nella parete per l'asta.
- Posizionare lo scarico esterno al perimetro del piatto doccia.
- Tutte le misure sono in millimetri.
- In the sketch: shower type C2 with right door.
- Verify the sense of door opening, if right or left!
- Prepare the floor to take the shower tray, the waste and the wall to take bar.
- Place the water drain outside the shower perimeter.
- All measurements are in mm.
Assemblato / Assembled
2200 (86"39/64)
"FLAT D SHOWERS"
C2 - components

List of components

Elenco delle parti /
1 asta per ant a / door bar
2 fianco / side panel
3 anta / door
3/b guarnizioni per anta / door gaskets
4 guida base / ail base
5 basetta anta / door base
6 profilo cava / channel profile
7 dima anta e fianco / door and side panel template
8 guarnizioni per fianco / side panel gaskets
9 elemento di sostegno orizzontale / horizontal support element
10 fermaporta / door block

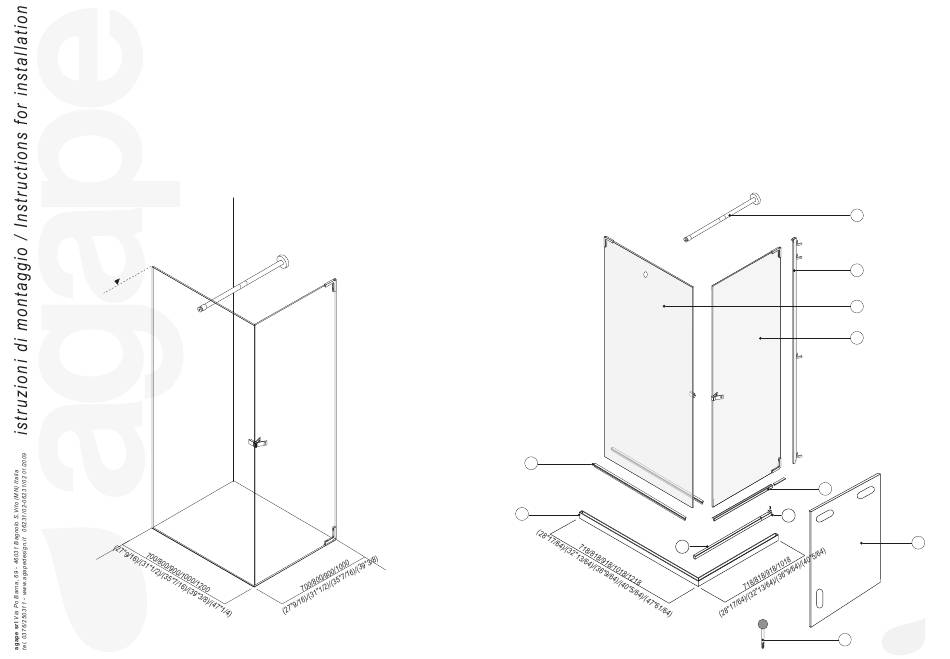

Esploso / Pre - assembled
8
4
6
9
1
2
3
3b
5
7
1
10
