agape FLAT D E1P Instructions For Installation Manual

"DOCCE FLAT D"
E1P - componenti /
Nota bene / Please note
- Nel disegno: doccia tipologia E1P con anta a destra.
- Verificare il senso di apertura dell'anta, se destra o sinistra!
- Eseguire l'alloggiamento nel pavimento per il piatto doccia, la piletta e nella parete per le aste.
- Posizionare lo scarico esterno al perimetro del piatto doccia.
- Tutte le misure sono in millimetri.
- In the sketch: shower type E1P with right door.
- Verify the sense of door opening, if right or left!
- Prepare the floor to take the shower tray, the waste and the wall to take bars.
- Place the water drain outside the shower perimeter.
- All measurements are in mm.
Assemblato / Assembled
"FLAT D SHOWERS"
E1P - components
2000 (78"3/8)
Elenco delle parti / List of components
1 guida / rail
2 aste e carter / bar and guard
3 fianco / side panel
4 anta / door
5 dima anta / door template
6 piatto inox / stainless steel shower tray
7 profilo cava / channel profile
8 piletta sifonata / waste trap
9 guarnizioni per fianco / side panel gaskets

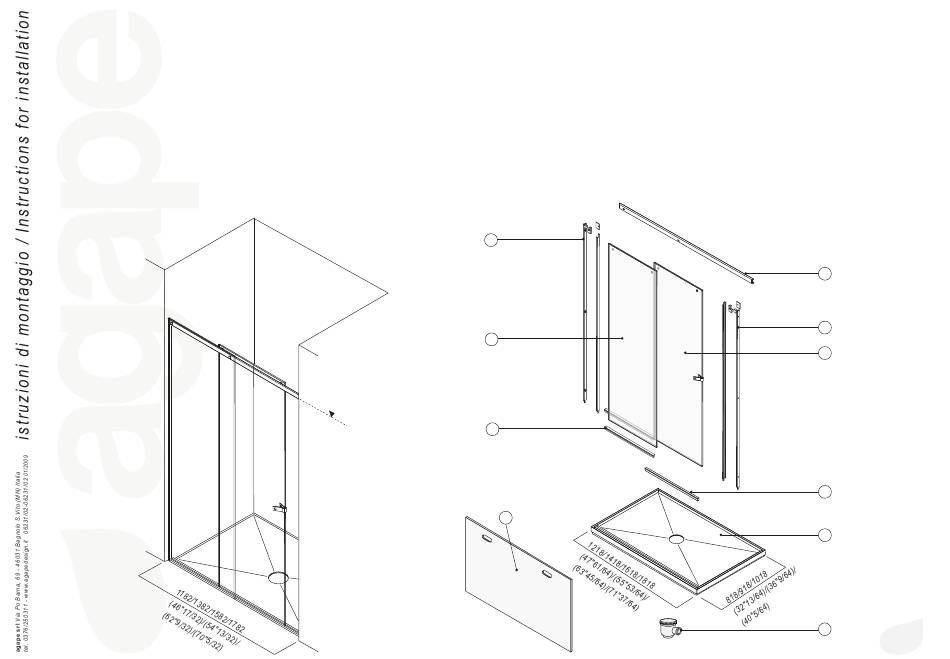

Esploso / Pre - assembled
2
3
9
5
1
2
4
7
6
1
8
